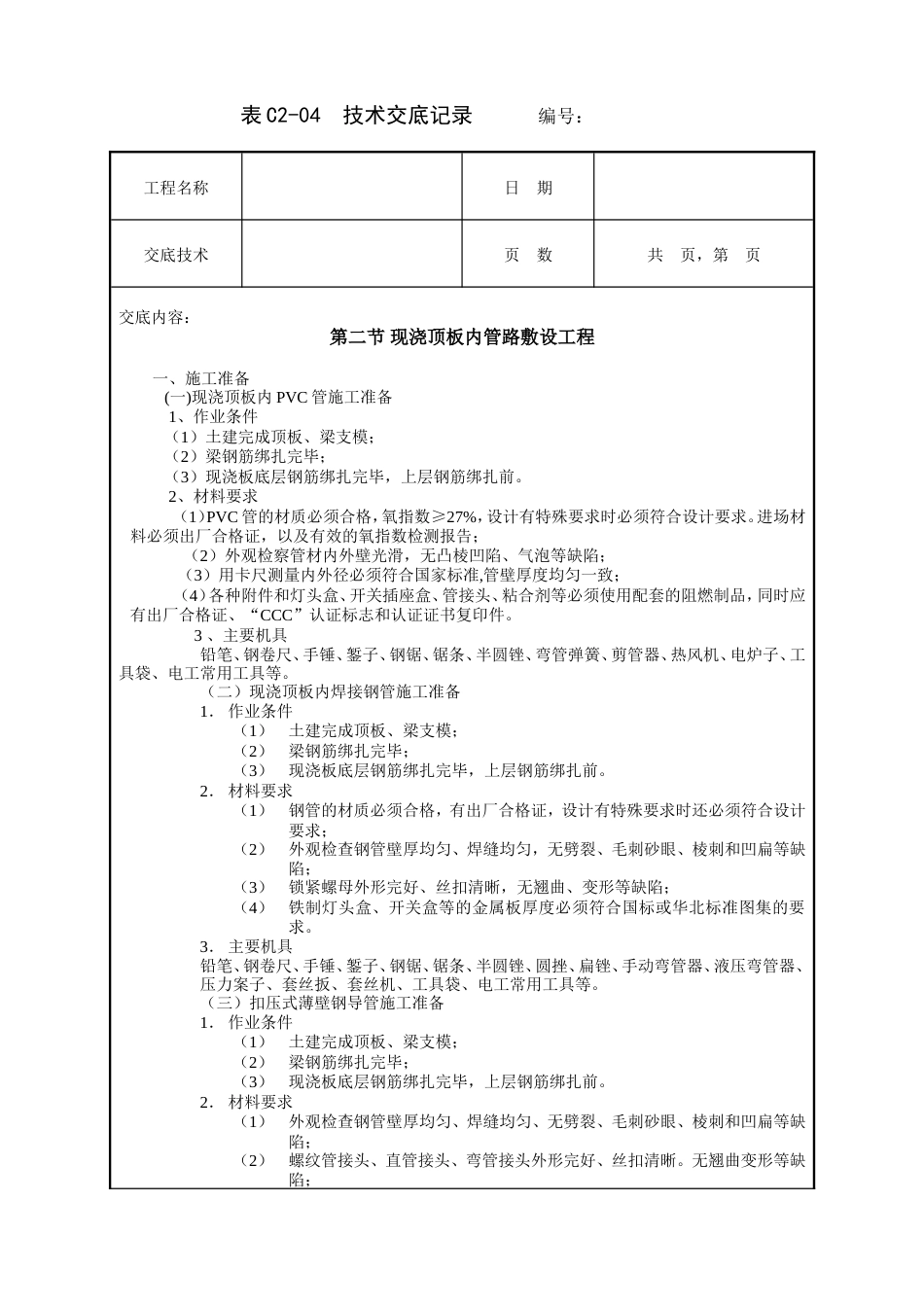

表 C2-04 技术交底记录 编号：工程名称日 期交底技术页 数共 页，第 页交底内容：第二节 现浇顶板内管路敷设工程一、施工准备 (一)现浇顶板内 PVC 管施工准备 1、作业条件 （1）土建完成顶板、梁支模； （2）梁钢筋绑扎完毕； （3）现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。 2、材料要求（1）PVC 管的材质必须合格，氧指数≥27%，设计有特殊要求时必须符合设计要求。进场材料必须出厂合格证，以及有效的氧指数检测报告；（2）外观检察管材内外壁光滑，无凸棱凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；（4）各种附件和灯头盒、开关插座盒、管接头、粘合剂等必须使用配套的阻燃制品，同时应有出厂合格证、“CCC”认证标志和认证证书复印件。3 、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。（二）现浇顶板内焊接钢管施工准备1． 作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕；（3）现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。2． 材料要求（1）钢管的材质必须合格，有出厂合格证，设计有特殊要求时还必须符合设计要求；（2）外观检查钢管壁厚均匀、焊缝均匀，无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）锁紧螺母外形完好、丝扣清晰，无翘曲、变形等缺陷；（4）铁制灯头盒、开关盒等的金属板厚度必须符合国标或华北标准图集的要求。3． 主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆挫、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。（三）扣压式薄壁钢导管施工准备1． 作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕；（3）现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。2． 材料要求（1）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（2）螺纹管接头、直管接头、弯管接头外形完好、丝扣清晰。无翘曲变形等缺陷；表 C2-04 技术交底记录 编号：工程名称日 期交底技术页 数共 页，第 页（3）铁制灯头盒、开关盒等的金属板厚度必须符合厂家提供的技术指标要求。3． 施工器具（1）铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、专用弯管器、扣压器、压力案子、工具袋、电工常用工具等。二、质量要求 质量要求符合《建筑电气工程施工质量验收规范》（GB50303—2002）的规定。项序检查项目允许偏差或允许值主控项目1金属导管、金属线槽的接地或接零第 14.1.1 条2金属导管的连接第 14.1.2 条3防爆导管的连接第 14.1.3 条4绝缘导管在砌体剔槽的埋设第 14.1.4 条一般项目1电缆导管的弯曲半径第 14.2.3 条2金属导管的防腐第 14.2.4 条3柜、台、箱、盘内导管口高度第 14.2.5 条4暗配导管的埋设深度，明配导管的固定第 14.2.6 条5线槽固定及外观检查第 14.2.7 条6防爆导管的连接、接地、固定和防腐第 14.2.8 条7绝缘导管的连接和保护第 14.2.9 条8柔性导管的长度、连接和接地第 14.2.10 条9导管和线槽在建筑物变形缝处的处理第 14.2.11 条三、工艺流程 （一）现浇顶板内 PVC 管施工工艺流程 划定灯头盒位置→固定灯头盒→敷设管路→管路连接、切断和弯曲 （二）现浇顶板内焊接钢管施工工艺流程 划定灯头盒位置→固定灯头盒→敷设管路→管路连接、切断、套丝和弯曲→跨接地线→变形缝的处理→管路防腐 （三）扣压式薄壁钢导管施工工艺流程 划定灯头盒位置→固定灯头盒→敷设管路→管路连接、切断和弯曲→变形缝的处理四、操作工艺 （一）现浇顶板内 PVC 管施工操作工艺 1、划定灯头盒位置 为了保证灯头盒位置的准确，首先应该根据设计图纸要求的灯具的型号，计算出灯头盒位置，如普通座灯头吸顶安装、普通吊线灯安装，灯头盒应该安装在房间的中心，而日光灯的灯头盒不能放在房间的中心。根据计算出的位置在模板上画出位置线，以免发生错误。 2、固定灯头盒 根据画出的位置线，把灯头盒初步固定在钢筋上，为了施工方便可选用活底盒，盒固定后先打开底板，连接管路，安装盒接头，然后用废纸或...
