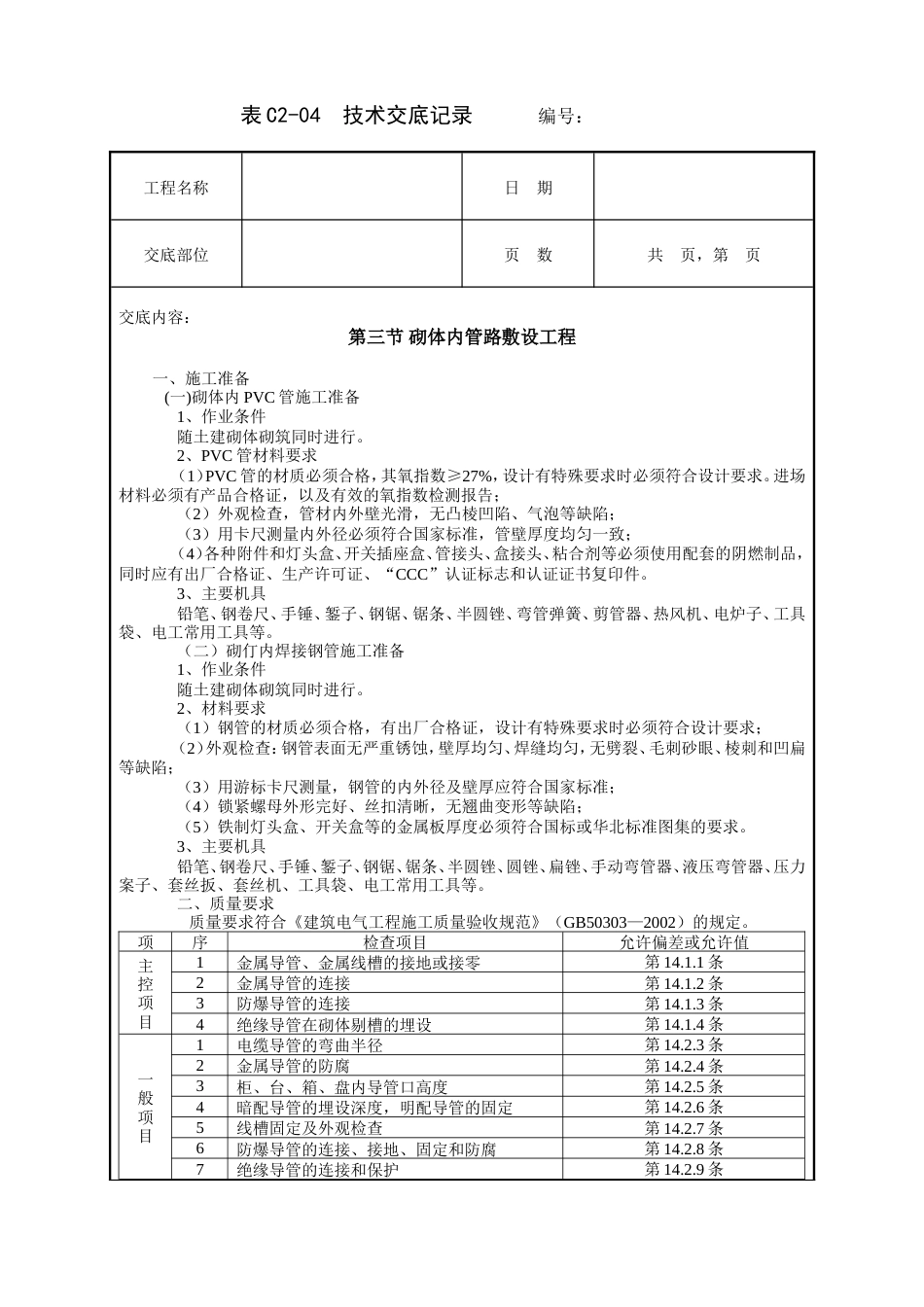

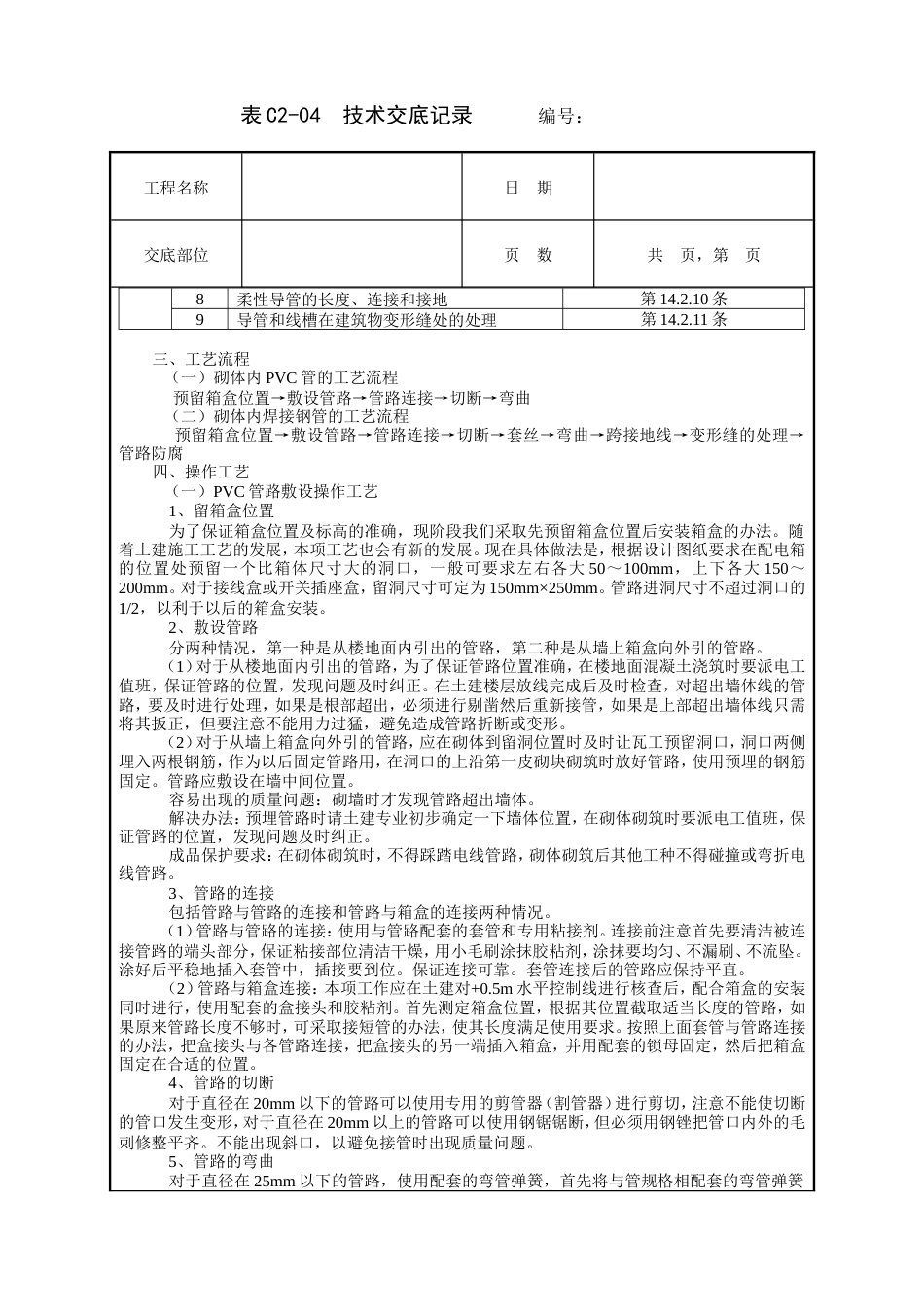

表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页交底内容：第三节 砌体内管路敷设工程一、施工准备 (一)砌体内 PVC 管施工准备1、作业条件随土建砌体砌筑同时进行。2、PVC 管材料要求（1）PVC 管的材质必须合格，其氧指数≥27%，设计有特殊要求时必须符合设计要求。进场材料必须有产品合格证，以及有效的氧指数检测报告；（2）外观检查，管材内外壁光滑，无凸棱凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致；（4）各种附件和灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阴燃制品，同时应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件。3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。（二）砌仃内焊接钢管施工准备1、作业条件随土建砌体砌筑同时进行。2、材料要求（1）钢管的材质必须合格，有出厂合格证，设计有特殊要求时必须符合设计要求；（2）外观检查：钢管表面无严重锈蚀，壁厚均匀、焊缝均匀，无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）用游标卡尺测量，钢管的内外径及壁厚应符合国家标准；（4）锁紧螺母外形完好、丝扣清晰，无翘曲变形等缺陷；（5）铁制灯头盒、开关盒等的金属板厚度必须符合国标或华北标准图集的要求。3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。二、质量要求 质量要求符合《建筑电气工程施工质量验收规范》（GB50303—2002）的规定。项序检查项目允许偏差或允许值主控项目1金属导管、金属线槽的接地或接零第 14.1.1 条2金属导管的连接第 14.1.2 条3防爆导管的连接第 14.1.3 条4绝缘导管在砌体剔槽的埋设第 14.1.4 条一般项目1电缆导管的弯曲半径第 14.2.3 条2金属导管的防腐第 14.2.4 条3柜、台、箱、盘内导管口高度第 14.2.5 条4暗配导管的埋设深度，明配导管的固定第 14.2.6 条5线槽固定及外观检查第 14.2.7 条6防爆导管的连接、接地、固定和防腐第 14.2.8 条7绝缘导管的连接和保护第 14.2.9 条表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页8柔性导管的长度、连接和接地第 14.2.10 条9导管和线槽在建筑物变形缝处的处理第 14.2.11 条三、工艺流程 （一）砌体内 PVC 管的工艺流程 预留箱盒位置→敷设管路→管路连接→切断→弯曲 （二）砌体内焊接钢管的工艺流程 预留箱盒位置→敷设管路→管路连接→切断→套丝→弯曲→跨接地线→变形缝的处理→管路防腐四、操作工艺 （一）PVC 管路敷设操作工艺 1、留箱盒位置 为了保证箱盒位置及标高的准确，现阶段我们采取先预留箱盒位置后安装箱盒的办法。随着土建施工工艺的发展，本项工艺也会有新的发展。现在具体做法是，根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口，一般可要求左右各大 50～100mm，上下各大 150～200mm。对于接线盒或开关插座盒，留洞尺寸可定为 150mm×250mm。管路进洞尺寸不超过洞口的1/2，以利于以后的箱盒安装。 2、敷设管路 分两种情况，第一种是从楼地面内引出的管路，第二种是从墙上箱盒向外引的管路。 （1）对于从楼地面内引出的管路，为了保证管路位置准确，在楼地面混凝土浇筑时要派电工值班，保证管路的位置，发现问题及时纠正。在土建楼层放线完成后及时检查，对超出墙体线的管路，要及时进行处理，如果是根部超出，必须进行剔凿然后重新接管，如果是上部超出墙体线只需将其扳正，但要注意不能用力过猛，避免造成管路折断或变形。 （2）对于从墙上箱盒向外引的管路，应在砌体到留洞位置时及时让瓦工预留洞口，洞口两侧埋入两根钢筋，作为以后固定管路用，在洞口的上沿第一皮砌块砌筑时放好管路，使用预埋的钢筋固定。管路应敷设在墙中间位置。 容易出现的质量问题：砌墙时才发现管路超出墙体。 解决办法：预埋管路时请土建专业初步确定一下墙体位置，在砌体砌筑时要派电工值班，保证管路的位置...
