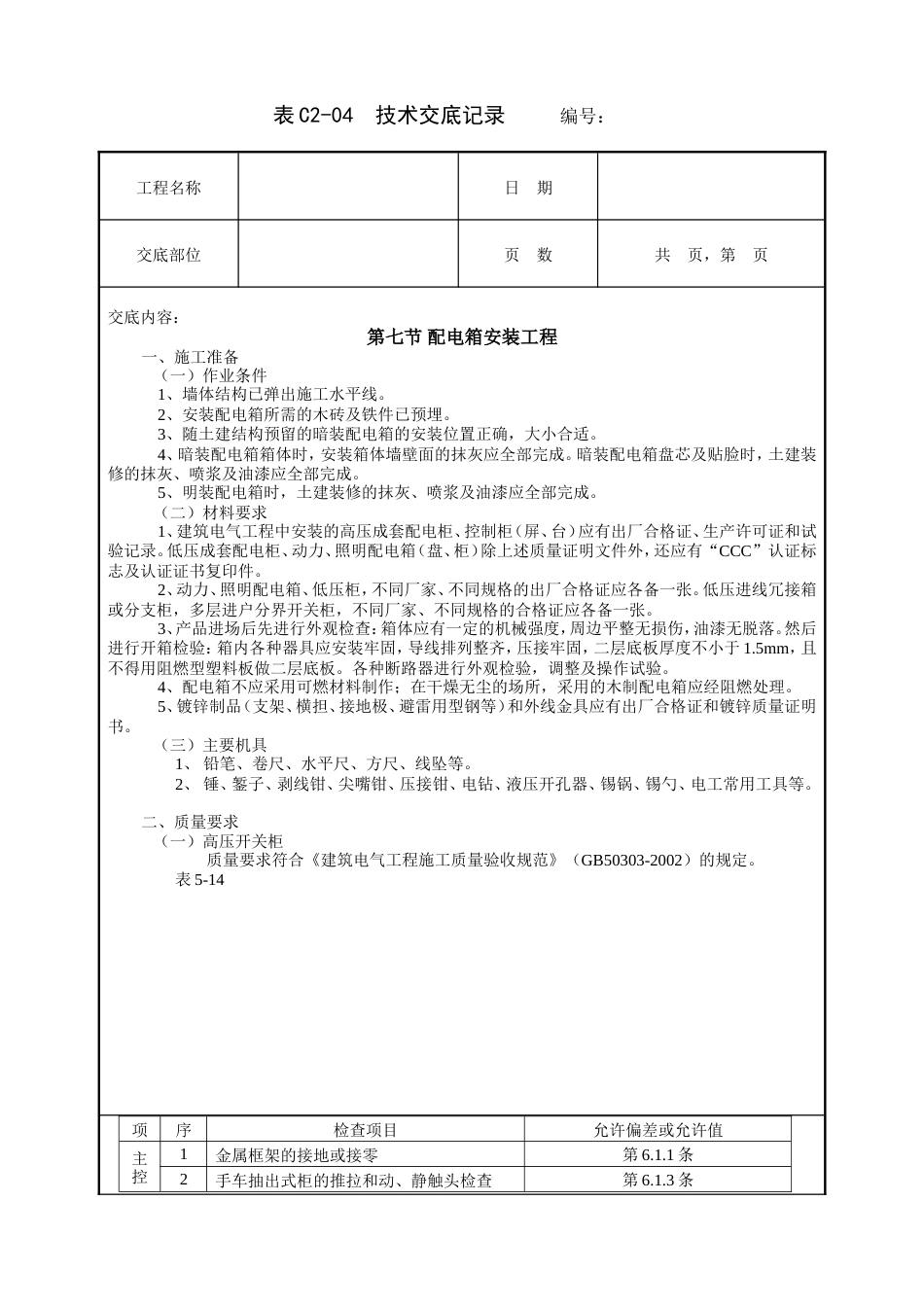

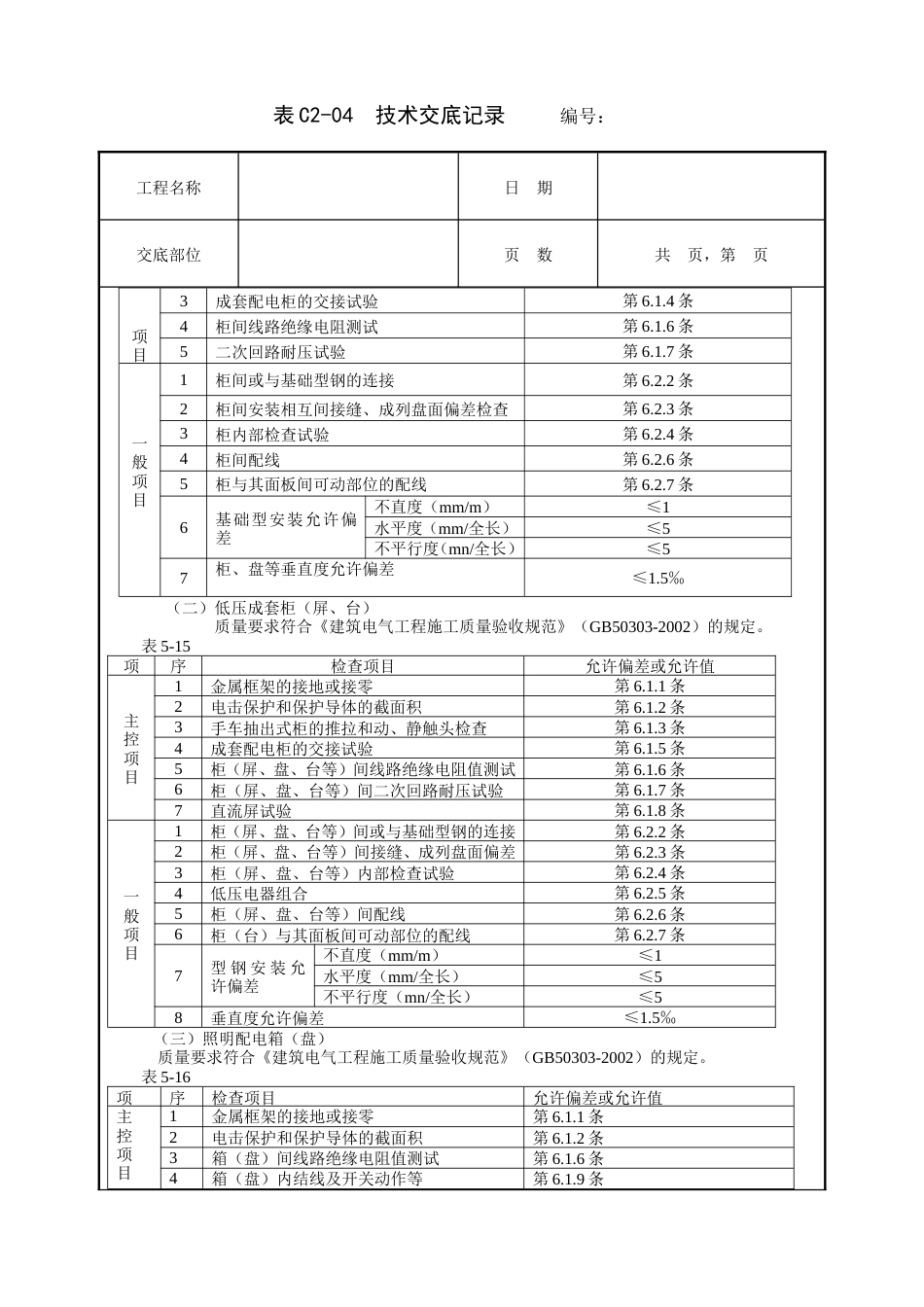

表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页交底内容：第七节 配电箱安装工程一、施工准备 （一）作业条件 1、墙体结构已弹出施工水平线。 2、安装配电箱所需的木砖及铁件已预埋。 3、随土建结构预留的暗装配电箱的安装位置正确，大小合适。 4、暗装配电箱箱体时，安装箱体墙壁面的抹灰应全部完成。暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。 5、明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。 （二）材料要求 1、建筑电气工程中安装的高压成套配电柜、控制柜（屏、台）应有出厂合格证、生产许可证和试验记录。低压成套配电柜、动力、照明配电箱（盘、柜）除上述质量证明文件外，还应有“CCC”认证标志及认证证书复印件。 2、动力、照明配电箱、低压柜，不同厂家、不同规格的出厂合格证应各备一张。低压进线冗接箱或分支柜，多层进户分界开关柜，不同厂家、不同规格的合格证应各备一张。 3、产品进场后先进行外观检查：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落。然后进行开箱检验：箱内各种器具应安装牢固，导线排列整齐，压接牢固，二层底板厚度不小于 1.5mm，且不得用阻燃型塑料板做二层底板。各种断路器进行外观检验，调整及操作试验。 4、配电箱不应采用可燃材料制作；在干燥无尘的场所，采用的木制配电箱应经阻燃处理。 5、镀锌制品（支架、横担、接地极、避雷用型钢等）和外线金具应有出厂合格证和镀锌质量证明书。 （三）主要机具1、 铅笔、卷尺、水平尺、方尺、线坠等。2、 锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。二、质量要求 （一）高压开关柜质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。表 5-14项序检查项目允许偏差或允许值主控1金属框架的接地或接零第 6.1.1 条2手车抽出式柜的推拉和动、静触头检查第 6.1.3 条表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页项目3成套配电柜的交接试验第 6.1.4 条4柜间线路绝缘电阻测试第 6.1.6 条5二次回路耐压试验第 6.1.7 条一般项目1柜间或与基础型钢的连接第 6.2.2 条2柜间安装相互间接缝、成列盘面偏差检查第 6.2.3 条3柜内部检查试验第 6.2.4 条4柜间配线第 6.2.6 条5柜与其面板间可动部位的配线第 6.2.7 条6基础型安装允许偏差不直度（mm/m）≤1水平度（mm/全长）≤5不平行度（mn/全长）≤57柜、盘等垂直度允许偏差≤1.5‰（二）低压成套柜（屏、台）质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。表 5-15项序检查项目允许偏差或允许值主控项目1金属框架的接地或接零第 6.1.1 条2电击保护和保护导体的截面积第 6.1.2 条3手车抽出式柜的推拉和动、静触头检查第 6.1.3 条4成套配电柜的交接试验第 6.1.5 条5柜（屏、盘、台等）间线路绝缘电阻值测试第 6.1.6 条6柜（屏、盘、台等）间二次回路耐压试验第 6.1.7 条7直流屏试验第 6.1.8 条一般项目1柜（屏、盘、台等）间或与基础型钢的连接第 6.2.2 条2柜（屏、盘、台等）间接缝、成列盘面偏差第 6.2.3 条3柜（屏、盘、台等）内部检查试验第 6.2.4 条4低压电器组合第 6.2.5 条5柜（屏、盘、台等）间配线第 6.2.6 条6柜（台）与其面板间可动部位的配线第 6.2.7 条7型 钢 安 装 允许偏差不直度（mm/m）≤1水平度（mm/全长）≤5不平行度（mn/全长）≤58垂直度允许偏差≤1.5‰ （三）照明配电箱（盘） 质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。表 5-16项序检查项目允许偏差或允许值主控项目1金属框架的接地或接零第 6.1.1 条2电击保护和保护导体的截面积第 6.1.2 条3箱（盘）间线路绝缘电阻值测试第 6.1.6 条4箱（盘）内结线及开关动作等第 6.1.9 条表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页一般项目1箱（盘）内检查试验第 6.2.4 条2低压电器组合第 6.2.5 条3箱（盘）间配线第 6.2.6 条4箱与其面板间可动部位的配线...
