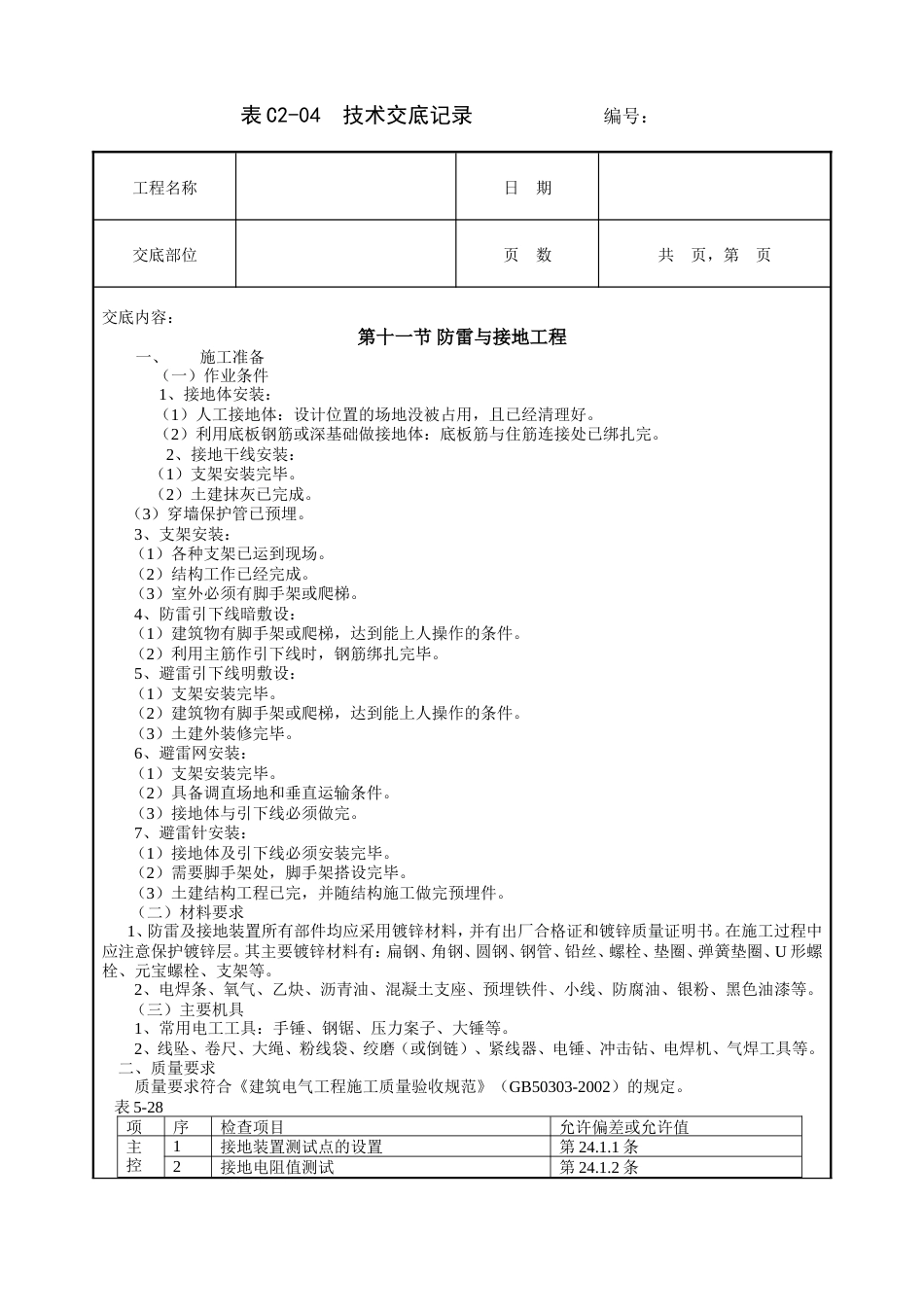

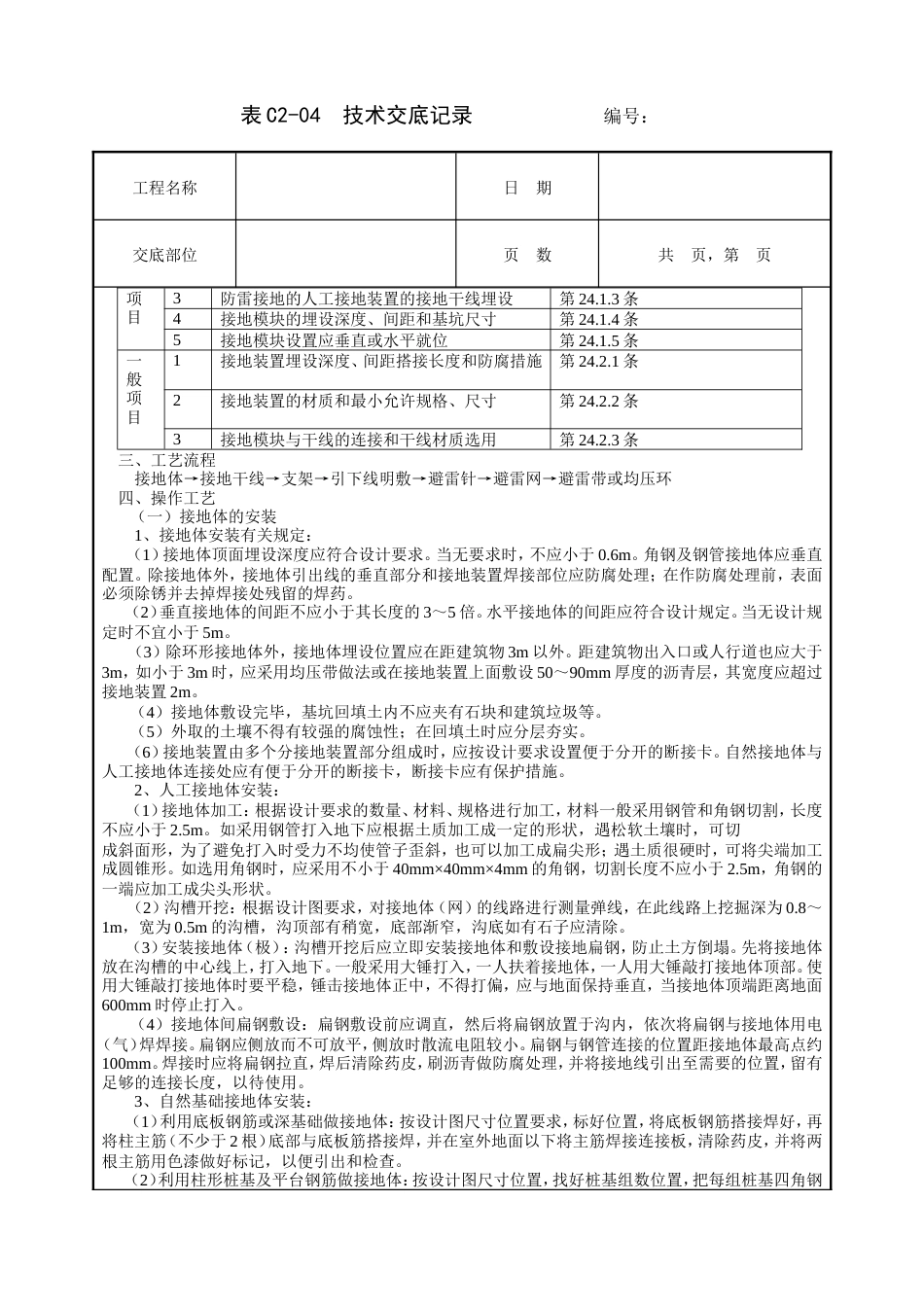

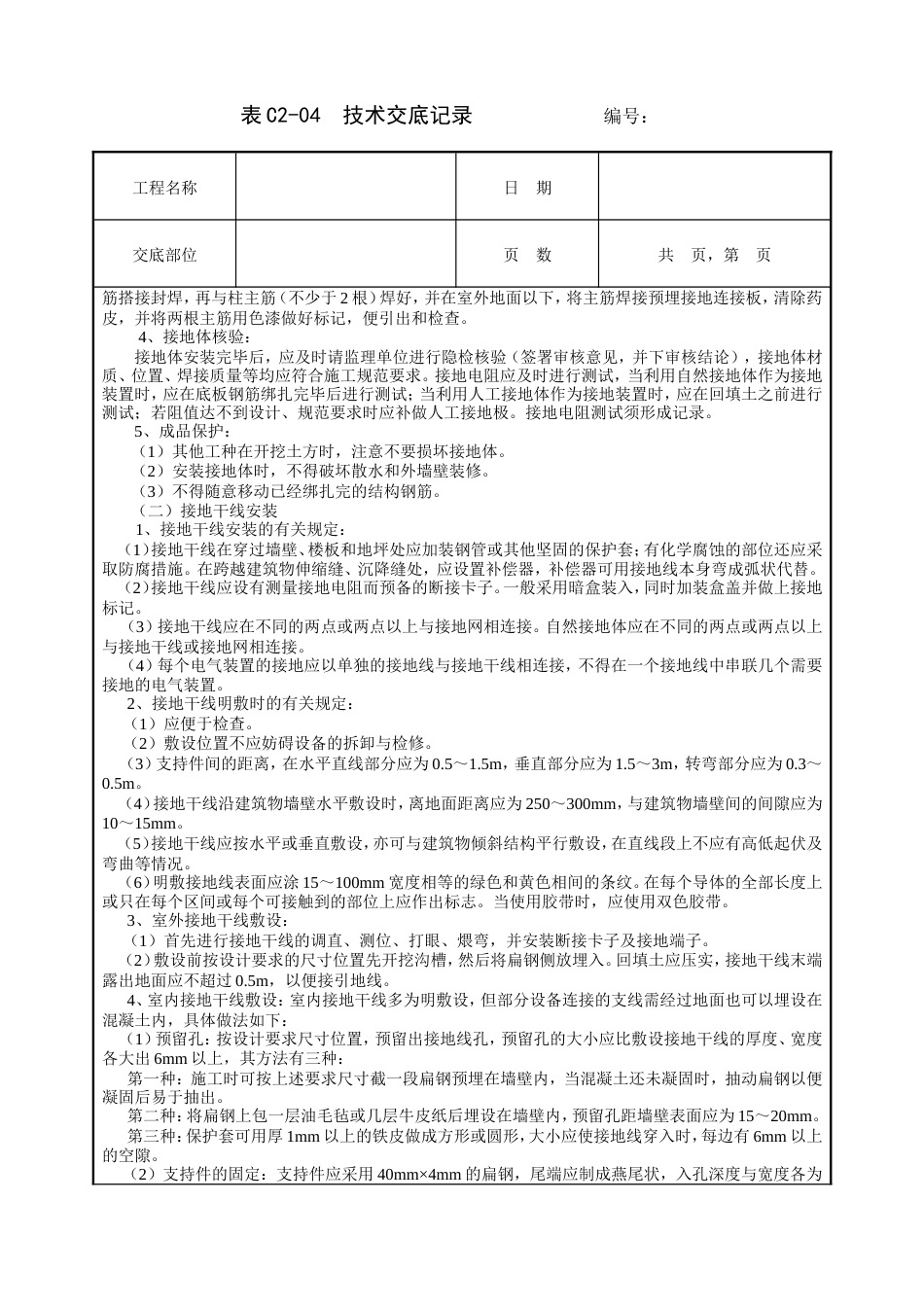

表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页交底内容：第十一节 防雷与接地工程一、施工准备（一）作业条件 1、接地体安装：（1）人工接地体：设计位置的场地没被占用，且已经清理好。（2）利用底板钢筋或深基础做接地体：底板筋与住筋连接处已绑扎完。2、接地干线安装：（1）支架安装完毕。（2）土建抹灰已完成。 （3）穿墙保护管已预埋。 3、支架安装： （1）各种支架已运到现场。 （2）结构工作已经完成。 （3）室外必须有脚手架或爬梯。 4、防雷引下线暗敷设： （1）建筑物有脚手架或爬梯，达到能上人操作的条件。 （2）利用主筋作引下线时，钢筋绑扎完毕。 5、避雷引下线明敷设： （1）支架安装完毕。 （2）建筑物有脚手架或爬梯，达到能上人操作的条件。 （3）土建外装修完毕。 6、避雷网安装： （1）支架安装完毕。 （2）具备调直场地和垂直运输条件。 （3）接地体与引下线必须做完。 7、避雷针安装： （1）接地体及引下线必须安装完毕。 （2）需要脚手架处，脚手架搭设完毕。 （3）土建结构工程已完，并随结构施工做完预埋件。 （二）材料要求 1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。在施工过程中应注意保护镀锌层。其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。 2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。 （三）主要机具 1、常用电工工具：手锤、钢锯、压力案子、大锤等。 2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。 二、质量要求 质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。 表 5-28项序检查项目允许偏差或允许值主控1接地装置测试点的设置第 24.1.1 条2接地电阻值测试第 24.1.2 条表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页项目3防雷接地的人工接地装置的接地干线埋设第 24.1.3 条4接地模块的埋设深度、间距和基坑尺寸第 24.1.4 条5接地模块设置应垂直或水平就位第 24.1.5 条一般项目1接地装置埋设深度、间距搭接长度和防腐措施第 24.2.1 条2接地装置的材质和最小允许规格、尺寸第 24.2.2 条3接地模块与干线的连接和干线材质选用第 24.2.3 条 三、工艺流程 接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环 四、操作工艺 （一）接地体的安装 1、接地体安装有关规定： （1）接地体顶面埋设深度应符合设计要求。当无要求时，不应小于 0.6m。角钢及钢管接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。 （2）垂直接地体的间距不应小于其长度的 3～5 倍。水平接地体的间距应符合设计规定。当无设计规定时不宜小于 5m。 （3）除环形接地体外，接地体埋设位置应在距建筑物 3m 以外。距建筑物出入口或人行道也应大于3m，如小于 3m 时，应采用均压带做法或在接地装置上面敷设 50～90mm 厚度的沥青层，其宽度应超过接地装置 2m。 （4）接地体敷设完毕，基坑回填土内不应夹有石块和建筑垃圾等。 （5）外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。 （6）接地装置由多个分接地装置部分组成时，应按设计要求设置便于分开的断接卡。自然接地体与人工接地体连接处应有便于分开的断接卡，断接卡应有保护措施。 2、人工接地体安装： （1）接地体加工：根据设计要求的数量、材料、规格进行加工，材料一般采用钢管和角钢切割，长度不应小于 2.5m。如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可以加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。如选用角钢时，应采用不小于 40mm×40mm×4mm 的角钢，切割长度不应小于 2.5m，角钢的一端应加工成尖头形状。 （2）沟槽开挖：根据设计图要求，对接地体（网...
