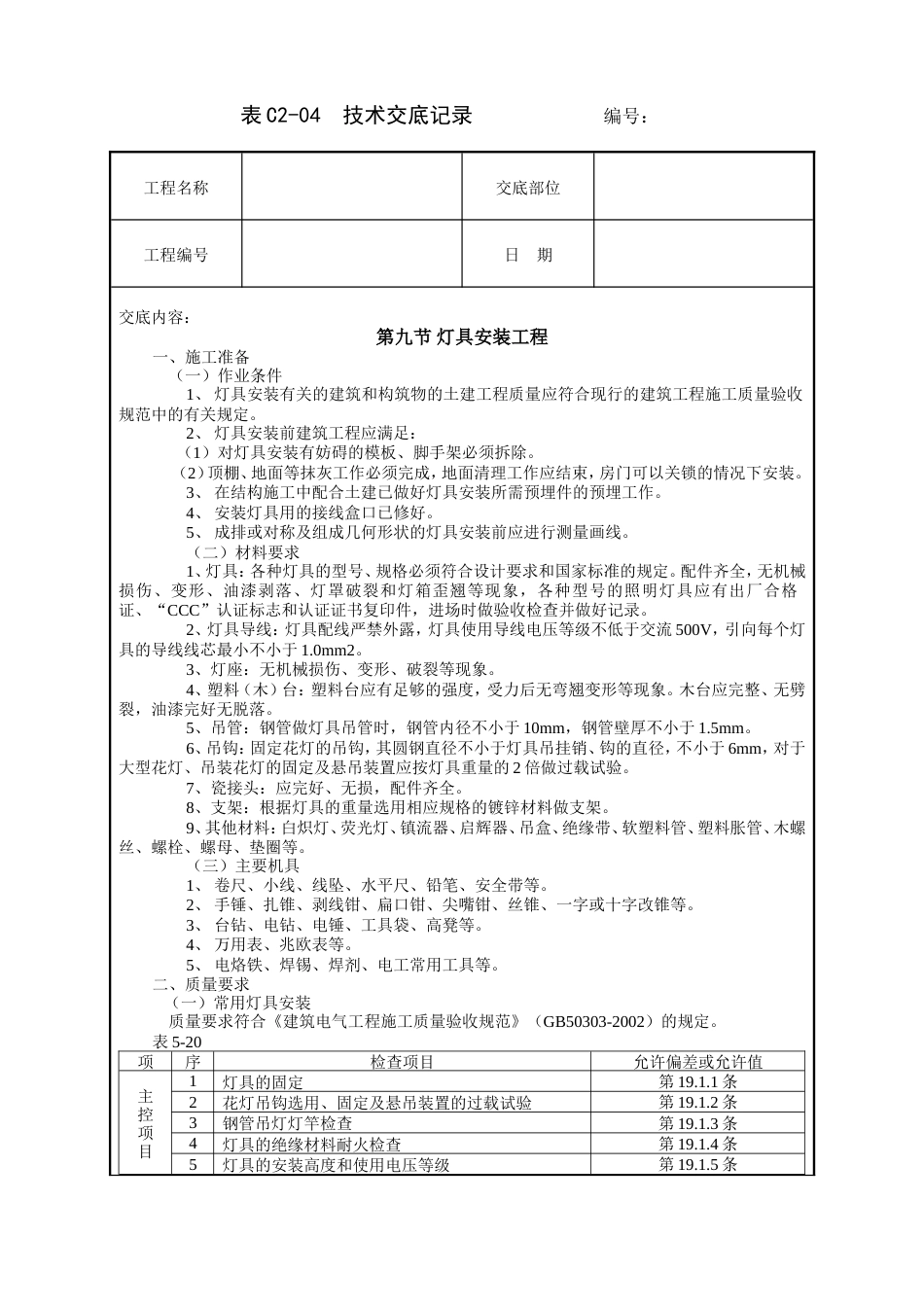

表 C2-04 技术交底记录 编号：工程名称交底部位工程编号日 期交底内容：第九节 灯具安装工程一、施工准备（一）作业条件1、 灯具安装有关的建筑和构筑物的土建工程质量应符合现行的建筑工程施工质量验收规范中的有关规定。2、 灯具安装前建筑工程应满足：（1）对灯具安装有妨碍的模板、脚手架必须拆除。（2）顶棚、地面等抹灰工作必须完成，地面清理工作应结束，房门可以关锁的情况下安装。3、 在结构施工中配合土建已做好灯具安装所需预埋件的预埋工作。4、 安装灯具用的接线盒口已修好。5、 成排或对称及组成几何形状的灯具安装前应进行测量画线。（二）材料要求1、灯具：各种灯具的型号、规格必须符合设计要求和国家标准的规定。配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂和灯箱歪翘等现象，各种型号的照明灯具应有出厂合格证、“CCC”认证标志和认证证书复印件，进场时做验收检查并做好记录。2、灯具导线：灯具配线严禁外露，灯具使用导线电压等级不低于交流 500V，引向每个灯具的导线线芯最小不小于 1.0mm2。3、灯座：无机械损伤、变形、破裂等现象。4、塑料（木）台：塑料台应有足够的强度，受力后无弯翘变形等现象。木台应完整、无劈裂，油漆完好无脱落。5、吊管：钢管做灯具吊管时，钢管内径不小于 10mm，钢管壁厚不小于 1.5mm。6、吊钩：固定花灯的吊钩，其圆钢直径不小于灯具吊挂销、钩的直径，不小于 6mm，对于大型花灯、吊装花灯的固定及悬吊装置应按灯具重量的 2 倍做过载试验。7、瓷接头：应完好、无损，配件齐全。8、支架：根据灯具的重量选用相应规格的镀锌材料做支架。9、其他材料：白炽灯、荧光灯、镇流器、启辉器、吊盒、绝缘带、软塑料管、塑料胀管、木螺丝、螺栓、螺母、垫圈等。（三）主要机具1、 卷尺、小线、线坠、水平尺、铅笔、安全带等。2、 手锤、扎锥、剥线钳、扁口钳、尖嘴钳、丝锥、一字或十字改锥等。3、 台钻、电钻、电锤、工具袋、高凳等。4、 万用表、兆欧表等。5、 电烙铁、焊锡、焊剂、电工常用工具等。二、质量要求 （一）常用灯具安装 质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。表 5-20项序检查项目允许偏差或允许值主控项目1灯具的固定第 19.1.1 条2花灯吊钩选用、固定及悬吊装置的过载试验第 19.1.2 条3钢管吊灯灯竿检查第 19.1.3 条4灯具的绝缘材料耐火检查第 19.1.4 条5灯具的安装高度和使用电压等级第 19.1.5 条表 C2-04 技术交底记录 编号：工程名称交底部位工程编号日 期6距地高度小于 2.4mm 的灯具可接近裸露导体的接地或接零第 19.1.6 条一般项目1引向每个灯具的导线线芯最小截面积第 19.2.1 条2灯具的外形，灯头及其接线检查第 19.2.2 条3变电所内灯具的安装位置第 19.2.3 条4装有白炽灯泡的吸顶灯具隔热检查第 19.2.4 条5在重要场所的大型灯具的玻璃罩安全措施第 19.2.5 条6投光灯的固定检查第 19.2.6 条7室外壁灯的防水检查第 19.2.7 条（二）专用灯具安装 质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。 表 5-21项序检查项目允许偏差或允许值主控项目136V 及以下行灯变压器和行灯安装第 20.1.1 条2游泳池和类似场所灯具的等电位联结，电源的专用漏电保护装置第 20.1.2 条3手术台无影灯的固定、供电电源的电线选用第 20.1.3 条4应急照明灯具的安装第 20.1.4 条5防爆灯具的选型及其开关的位置和高度第 20.1.5 条一般项目136V 及以下行灯变压器和行灯安装第 20.2.1 条2手术台无影灯安装检查第 20.2.2 条3应急照明灯具光源和灯罩选用第 20.2.3 条4防爆灯具及开关的安装检查第 20.2.4 条三、工艺流程熟悉图纸→检查灯具→安装灯具→通电试运行四、操作工艺（一）熟悉图纸灯具安装前应熟悉电气安装图纸，根据设计安装图纸作材料计划，灯具的型号、规格、数量要符合设计要求。（二）检查灯具1、各种灯具的型号、规格及外观质量必须符合设计要求和国家标准，并且厂家提供的技术文件中应有灯具组装、安装说明及合格证。2、灯具的配线应齐全，无机械损伤、变形，油漆剥落、灯罩破裂、灯箱...
