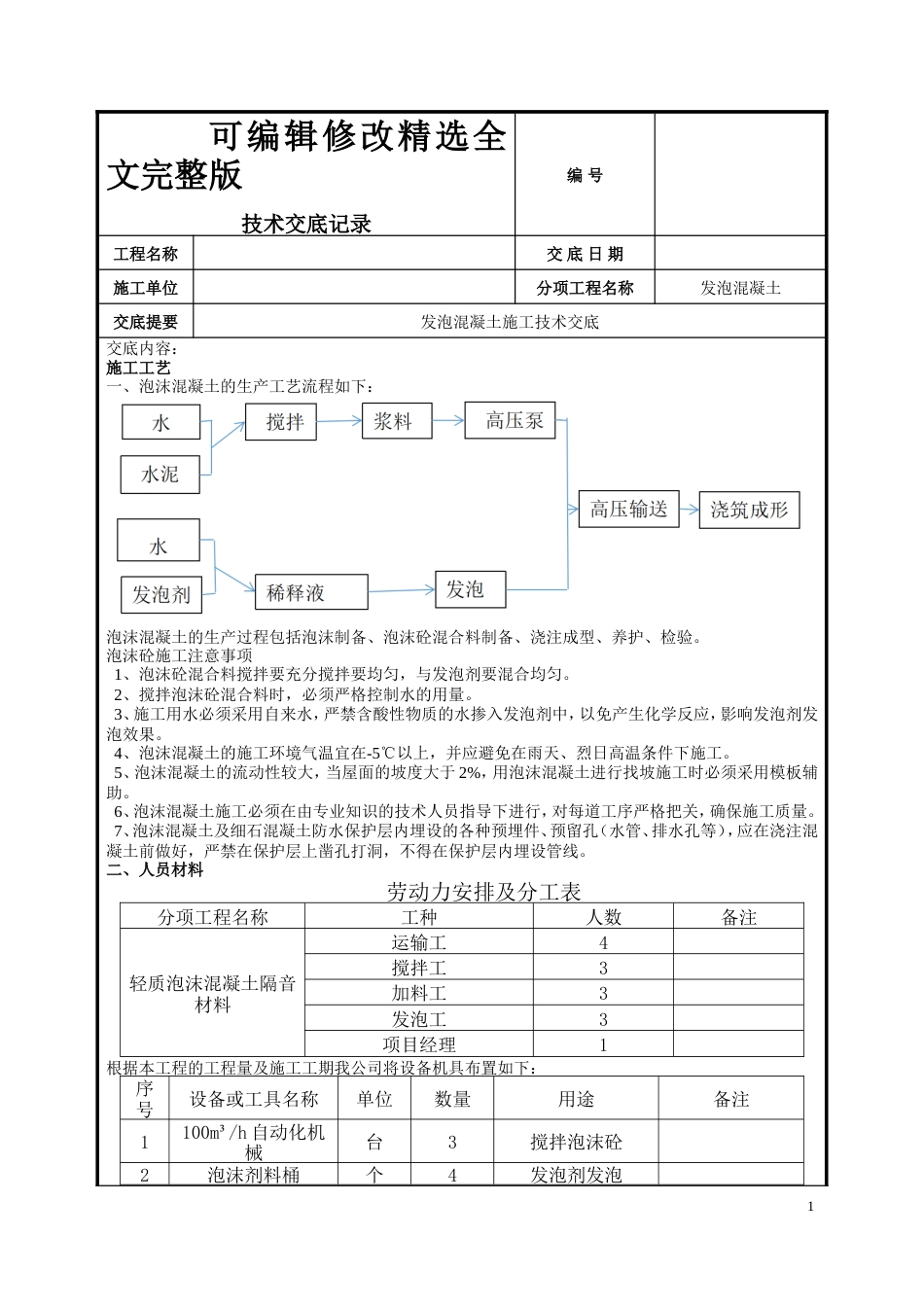

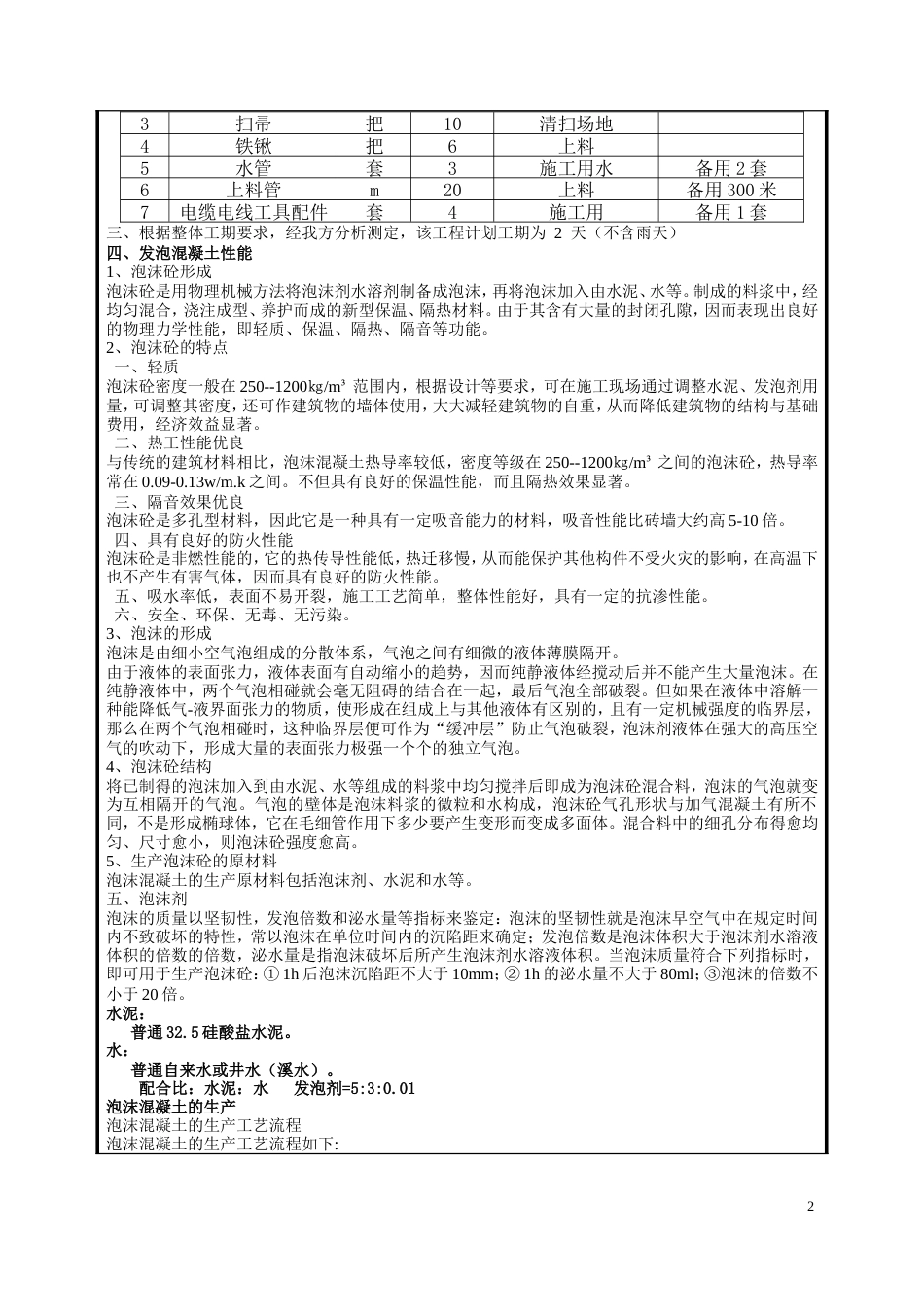

可编辑修改精选全文完整版技术交底记录编 号工程名称交 底 日 期施工单位分项工程名称发泡混凝土交底提要发泡混凝土施工技术交底交底内容： 施工工艺一、泡沫混凝土的生产工艺流程如下：泡沫混凝土的生产过程包括泡沫制备、泡沫砼混合料制备、浇注成型、养护、检验。泡沫砼施工注意事项 1、泡沫砼混合料搅拌要充分搅拌要均匀，与发泡剂要混合均匀。 2、搅拌泡沫砼混合料时，必须严格控制水的用量。 3、施工用水必须采用自来水，严禁含酸性物质的水掺入发泡剂中，以免产生化学反应，影响发泡剂发泡效果。 4、泡沫混凝土的施工环境气温宜在-5℃以上，并应避免在雨天、烈日高温条件下施工。 5、泡沫混凝土的流动性较大，当屋面的坡度大于 2%，用泡沫混凝土进行找坡施工时必须采用模板辅助。 6、泡沫混凝土施工必须在由专业知识的技术人员指导下进行，对每道工序严格把关，确保施工质量。 7、泡沫混凝土及细石混凝土防水保护层内埋设的各种预埋件、预留孔（水管、排水孔等），应在浇注混凝土前做好，严禁在保护层上凿孔打洞，不得在保护层内埋设管线。二、人员材料劳动力安排及分工表分项工程名称工种人数备注轻质泡沫混凝土隔音材料运输工4搅拌工3加料工3发泡工3项目经理1根据本工程的工程量及施工工期我公司将设备机具布置如下：序号设备或工具名称单位数量用途备注1100m³/h 自动化机械台3搅拌泡沫砼2泡沫剂料桶个4发泡剂发泡13扫帚把10清扫场地4铁锹把6上料5水管套3施工用水备用 2 套6上料管m20上料备用 300 米7电缆电线工具配件套4施工用备用 1 套三、根据整体工期要求，经我方分析测定，该工程计划工期为 2 天（不含雨天）四、发泡混凝土性能1、泡沫砼形成泡沫砼是用物理机械方法将泡沫剂水溶剂制备成泡沫，再将泡沫加入由水泥、水等。制成的料浆中，经均匀混合，浇注成型、养护而成的新型保温、隔热材料。由于其含有大量的封闭孔隙，因而表现出良好的物理力学性能，即轻质、保温、隔热、隔音等功能。2、泡沫砼的特点 一、轻质泡沫砼密度一般在 250--1200㎏/m³ 范围内，根据设计等要求，可在施工现场通过调整水泥、发泡剂用量，可调整其密度，还可作建筑物的墙体使用，大大减轻建筑物的自重，从而降低建筑物的结构与基础费用，经济效益显著。 二、热工性能优良与传统的建筑材料相比，泡沫混凝土热导率较低，密度等级在 250--1200㎏/m³ 之间的泡沫砼，热导率常在 0.09-0.13w/m.k 之间。不但具有良好的保温性能，而且隔热效果显著。 三、隔音效果优良泡沫砼是多孔型材料，因此它是一种具有一定吸音能力的材料，吸音性能比砖墙大约高 5-10 倍。 四、具有良好的防火性能泡沫砼是非燃性能的，它的热传导性能低，热迁移慢，从而能保护其他构件不受火灾的影响，在高温下也不产生有害气体，因而具有良好的防火性能。 五、吸水率低，表面不易开裂，施工工艺简单，整体性能好，具有一定的抗渗性能。 六、安全、环保、无毒、无污染。3、泡沫的形成泡沫是由细小空气泡组成的分散体系，气泡之间有细微的液体薄膜隔开。由于液体的表面张力，液体表面有自动缩小的趋势，因而纯静液体经搅动后并不能产生大量泡沫。在纯静液体中，两个气泡相碰就会毫无阻碍的结合在一起，最后气泡全部破裂。但如果在液体中溶解一种能降低气-液界面张力的物质，使形成在组成上与其他液体有区别的，且有一定机械强度的临界层，那么在两个气泡相碰时，这种临界层便可作为“缓冲层”防止气泡破裂，泡沫剂液体在强大的高压空气的吹动下，形成大量的表面张力极强一个个的独立气泡。4、泡沫砼结构将已制得的泡沫加入到由水泥、水等组成的料浆中均匀搅拌后即成为泡沫砼混合料，泡沫的气泡就变为互相隔开的气泡。气泡的壁体是泡沫料浆的微粒和水构成，泡沫砼气孔形状与加气混凝土有所不同，不是形成椭球体，它在毛细管作用下多少要产生变形而变成多面体。混合料中的细孔分布得愈均匀、尺寸愈小，则泡沫砼强度愈高。5、生产泡沫砼的原材料泡沫混凝土的生产原材料包括泡沫剂、水泥和水等。五、泡沫剂泡沫的质量以坚韧性，发泡倍数和泌水量等指标来鉴定：泡沫的坚韧性就是泡沫早空气中在...
