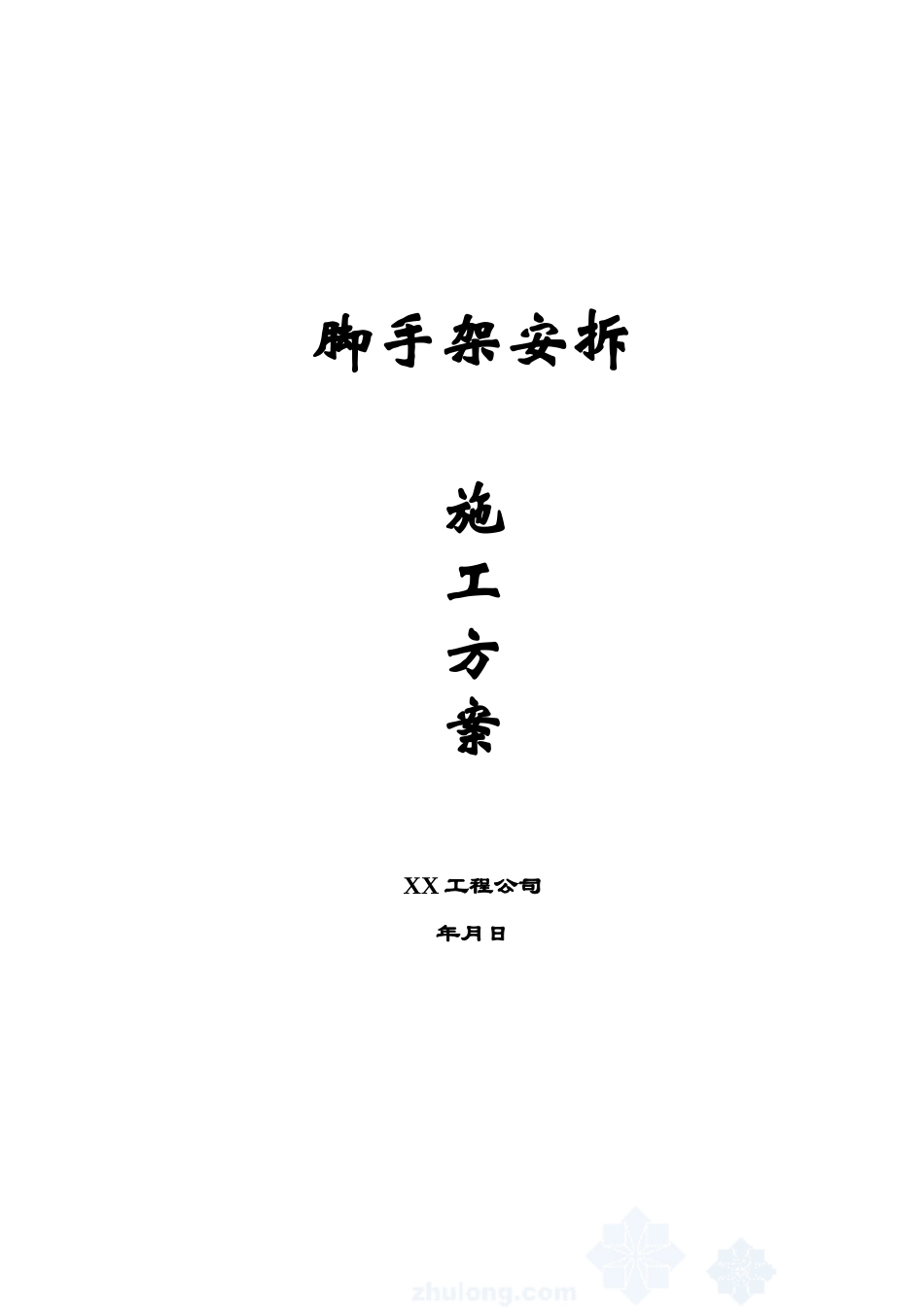

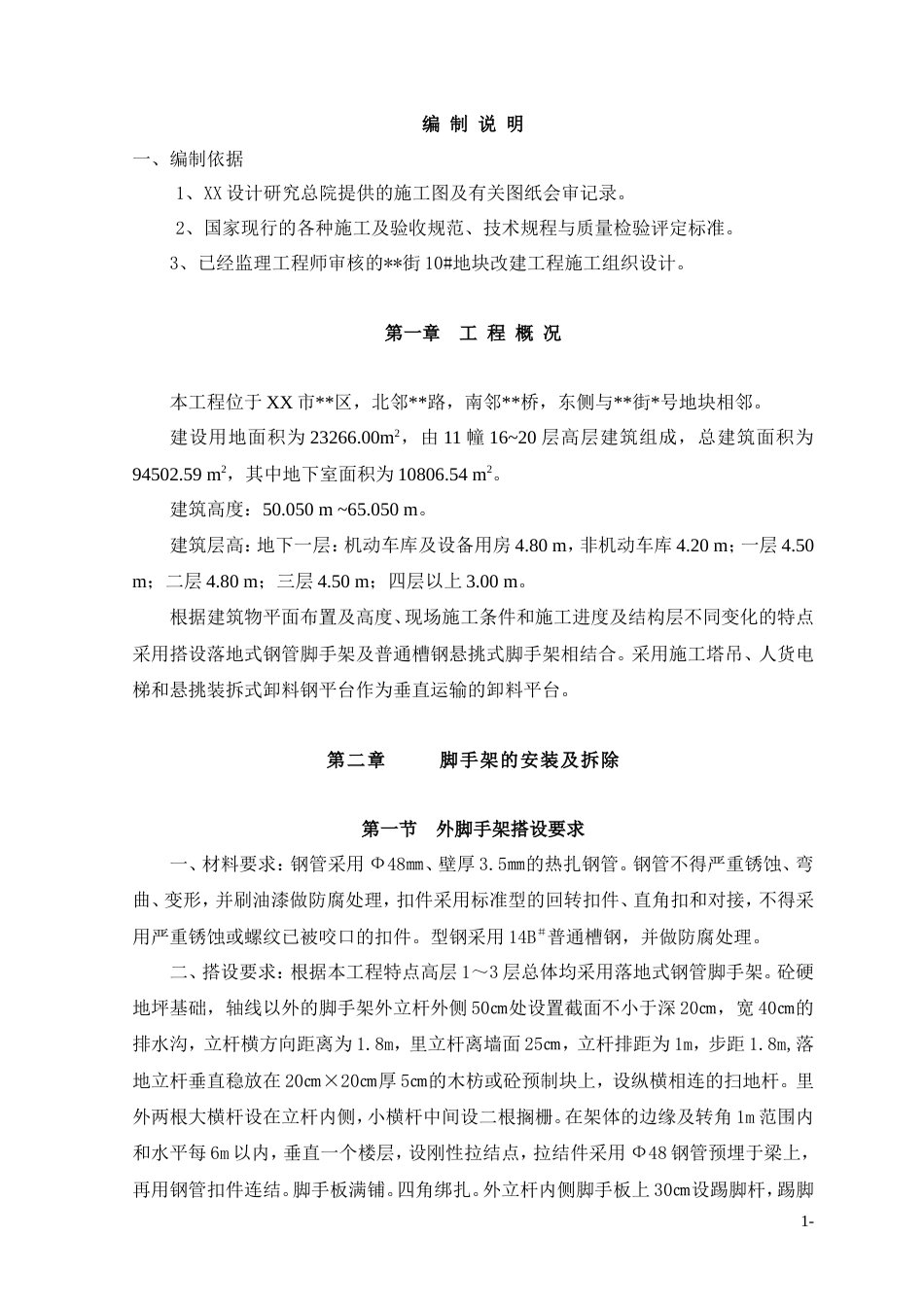

脚手架安拆施工方案XX 工程公司年月日编 制 说 明一、编制依据1、XX 设计研究总院提供的施工图及有关图纸会审记录。2、国家现行的各种施工及验收规范、技术规程与质量检验评定标准。3、已经监理工程师审核的**街 10#地块改建工程施工组织设计。第一章 工 程 概 况本工程位于 XX 市**区，北邻**路，南邻**桥，东侧与**街*号地块相邻。建设用地面积为 23266.00m2，由 11 幢 16~20 层高层建筑组成，总建筑面积为94502.59 m2，其中地下室面积为 10806.54 m2。建筑高度：50.050 m ~65.050 m。建筑层高：地下一层：机动车库及设备用房 4.80 m，非机动车库 4.20 m；一层 4.50 m；二层 4.80 m；三层 4.50 m；四层以上 3.00 m。根据建筑物平面布置及高度、现场施工条件和施工进度及结构层不同变化的特点采用搭设落地式钢管脚手架及普通槽钢悬挑式脚手架相结合。采用施工塔吊、人货电梯和悬挑装拆式卸料钢平台作为垂直运输的卸料平台。第二章脚手架的安装及拆除第一节 外脚手架搭设要求一、材料要求：钢管采用 Ф48㎜、壁厚 3.5㎜的热扎钢管。钢管不得严重锈蚀、弯曲、变形，并刷油漆做防腐处理，扣件采用标准型的回转扣件、直角扣和对接，不得采用严重锈蚀或螺纹已被咬口的扣件。型钢采用 14B＃普通槽钢，并做防腐处理。二、搭设要求：根据本工程特点高层 1～3 层总体均采用落地式钢管脚手架。砼硬地坪基础，轴线以外的脚手架外立杆外侧 50㎝处设置截面不小于深 20㎝，宽 40㎝的排水沟，立杆横方向距离为 1.8m，里立杆离墙面 25㎝，立杆排距为 1m，步距 1.8m,落地立杆垂直稳放在 20㎝×20㎝厚 5㎝的木枋或砼预制块上，设纵横相连的扫地杆。里外两根大横杆设在立杆内侧，小横杆中间设二根搁栅。在架体的边缘及转角 1m 范围内和水平每 6m 以内，垂直一个楼层，设刚性拉结点，拉结件采用 Ф48 钢管预埋于梁上，再用钢管扣件连结。脚手板满铺。四角绑扎。外立杆内侧脚手板上 30㎝设踢脚杆，踢脚1-杆下部采用黄黑相间的踢脚板。1.2m 高处设防护栏杆，防护栏杆内侧采用密目式安全网封闭。剪刀撑从转角处开始由下而上水平 6m 以内设一组，左右连续设置，杆件设在外立杆与小横杆交叉点上，与地面成 45°～60°角，剪刀撑从第一组开始，每组左侧第一根落地杆件用 6㎝长钢管，右侧第一根落地杆用 4m 长钢管，每组相同设置，搭接点用 d 三只回转扣，搭接长度不少于 1m。四～二十层，搭设悬挑式脚手架，立杆间距 1.5m,排距 1.0m,里外二根大横杆设在立杆内侧,小横杆中间设二根搁栅,里立杆离墙面 20㎝。步距 1.8m 每隔四个楼层或五个楼层悬挑一次（计算书中按五个楼层计算），设 3m 长 16＃槽钢悬挑梁（伸出墙面1.4m）每 1.5m 设一组，悬挑梁扣在二个 Ф16 预埋钢筋内再压上铁脚压板，用两颗螺丝拧紧（搭设方法见悬挑式脚手架图），阳台处采用 3.5m 长槽钢，阳台转角处设 5.5m 长16A＃槽钢悬挑梁（挑出楼板梁 3m）。在建筑物转角处及阳台转角采用直径为 14z 的钢丝绳向上斜拉，钢丝绳与墙面夹角不小于 60°角，部分槽钢达不到要求者(楼梯间侧)也用钢丝绳向上斜拉，悬挑梁踢脚杆、防护栏杆、脚手板、密目式安全网、拉结点剪刀撑设置及挡脚板同落地式钢管脚手架相同。悬挑式脚手架与建筑物间距大于 20㎝处，铺设站人板。遇到临边，也应设置相应的防护。屋顶构筑物部分在屋面上搭设落地式脚手架。第二节内脚手架及砖架搭设当层高大于 3.6m 时，搭设内满堂脚手架，脚手架的所有立杆间距均不得大于 2m，纵横杆在地面 30 上设一道，以上每隔 1.5 设一道(根据实际调整)，操作层的搁栅间距不得大于 40㎝，满铺脚手板，用 14 号铅丝四角扎牢，在纵横方向每隔一排设斜撑（方向交替设置）与地面夹角为 45°～60°角。砖砌架采用将钢管放在钢筋凳上的搭设方法，钢管与钢筋凳用铅丝扎牢，钢管间距不得大于 40㎝，上满铺脚手板，用铅丝四角扎牢。第三节 通道口防护及栏杆防护（根据实际情况改编）一、在通道口，施工电梯口等处均搭设防护棚，棚宽大于道口，两端各长出 1m，垂直高度大于 2.5m,棚顶采用脚手板铺...
