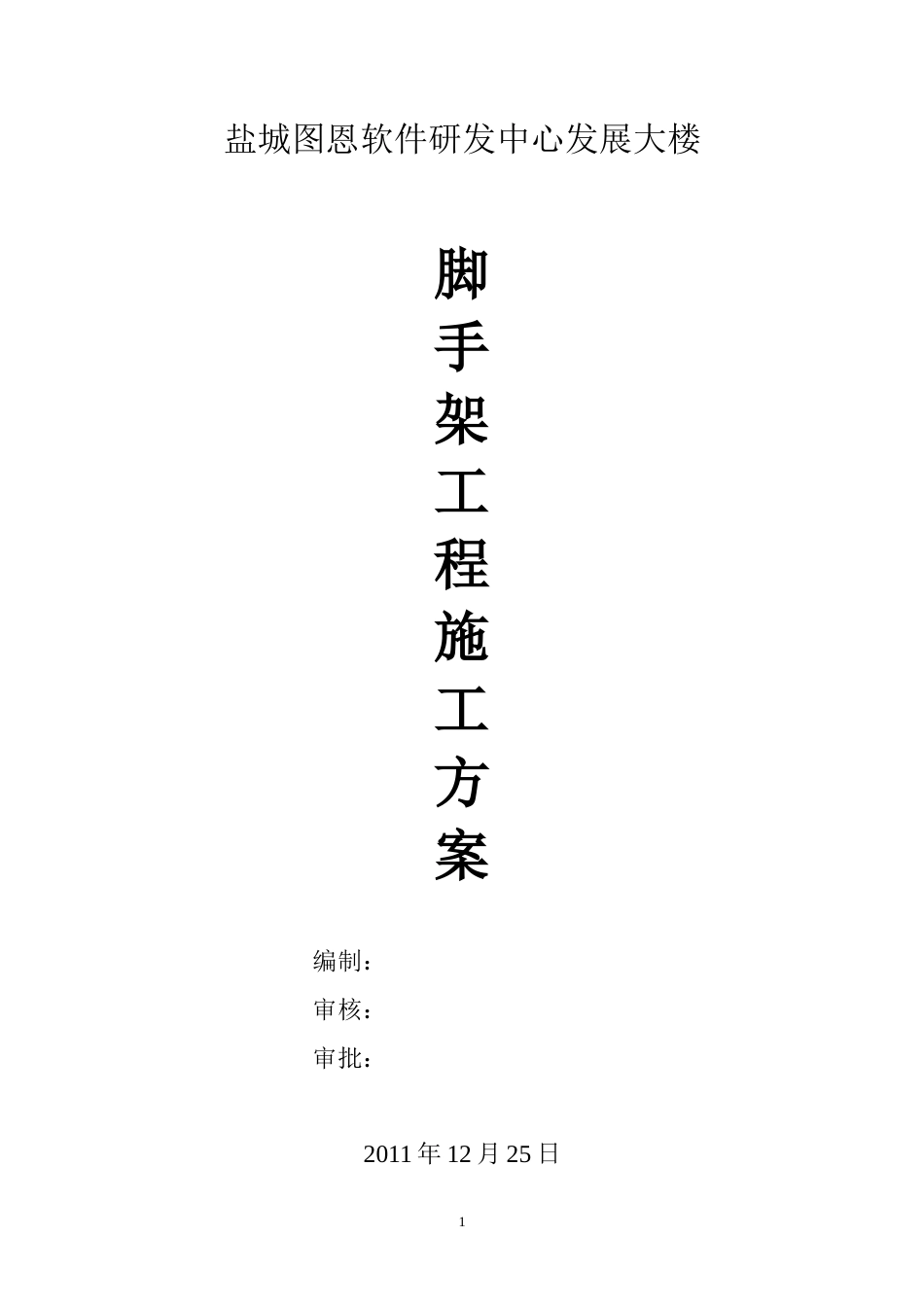

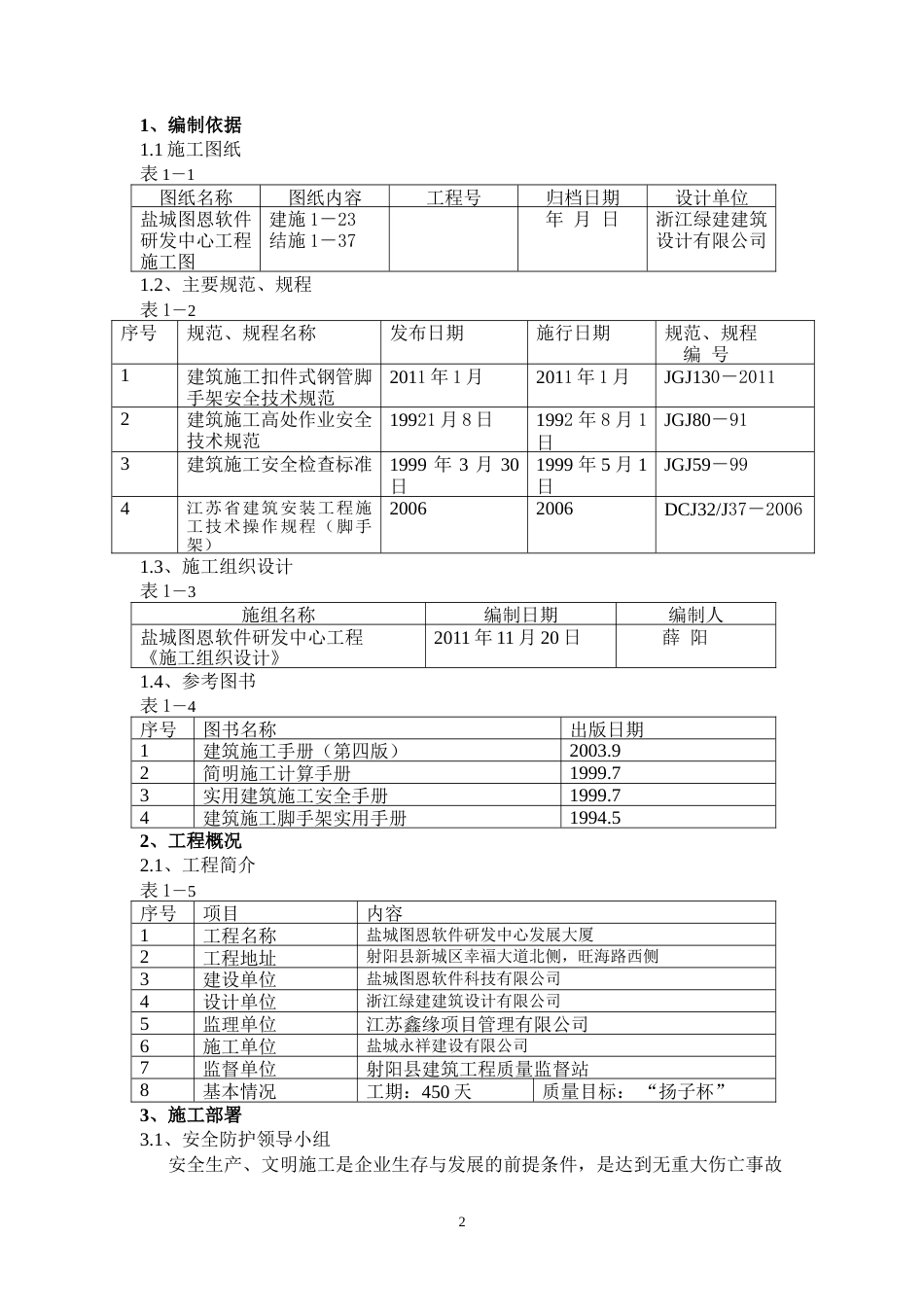

盐城图恩软件研发中心发展大楼脚手架工程施工方案编制：审核：审批：2011 年 12 月 25 日11、编制依据1.1 施工图纸表 1－1图纸名称图纸内容工程号归档日期设计单位盐城图恩软件研发中心工程施工图建施 1－23结施 1－37年 月 日浙江绿建建筑设计有限公司1.2、主要规范、规程表 1－2序号规范、规程名称发布日期施行日期规范、规程编 号1建筑施工扣件式钢管脚手架安全技术规范2011 年 1 月2011 年 1 月JGJ130－20112建筑施工高处作业安全技术规范19921 月 8 日1992 年 8 月 1日JGJ80－913建筑施工安全检查标准1999 年 3 月 30日1999 年 5 月 1日JGJ59－994江苏省建筑安装工程施工技术操作规程（脚手架）20062006DCJ32/J37－20061.3、施工组织设计表 1－3施组名称编制日期编制人盐城图恩软件研发中心工程《施工组织设计》2011 年 11 月 20 日薛 阳1.4、参考图书表 1－4序号图书名称出版日期1建筑施工手册（第四版）2003.92简明施工计算手册1999.73实用建筑施工安全手册1999.74建筑施工脚手架实用手册1994.52、工程概况2.1、工程简介表 1－5序号项目内容1工程名称盐城图恩软件研发中心发展大厦2工程地址射阳县新城区幸福大道北侧，旺海路西侧3建设单位盐城图恩软件科技有限公司4设计单位浙江绿建建筑设计有限公司5监理单位江苏鑫缘项目管理有限公司6施工单位盐城永祥建设有限公司7监督单位射阳县建筑工程质量监督站8基本情况工期：450 天质量目标： “扬子杯”3、施工部署3.1、安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故2的必然保障，也是我项目部创建“省级文明工地”、“扬子杯”的根本要求。为此项目工程部成立以工程部经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：徐志冲（工程部经理）—负责协调工作；副组长：薛阳（技术负责人）—技术总部署；范建（安全科长）—现场安全总指挥；成员：颜振华（项目部技术负责人）—方案编制、技术交底；朱伟（专职安全员）—现场指挥、安全检查；3.2、设计总体思路(1)根据本工程结构形式及实际施工特点，决定外墙脚手架采用沿建筑物周边连续整体搭设的方法进行（建筑物形状为矩形，）。荷载按装修荷载考虑，考虑建筑五层以下设落地式外架搭设高度２０ｍ。六层以上为斜拉式悬挑双排钢管脚手架（6～10 层为第一次搭设悬挑脚手架，搭设高度 19 ｍ，11～13 层为第二次搭设悬挑脚手架，搭设高度 19 ｍ）。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。(2) 楼层卸料平台采用型钢悬挑型卸料平台。３.３、落地式扣件钢管脚手架布置３.３.１、主楼 1～5 层搭设为落地脚手架，搭设高度从室外地面到六层楼面为20.00m（接待大厅和附属楼落地式脚手架搭设高度分别为 17.3m 和 16.8m，搭设方法同主楼）。３.３.２、落地部分的脚手架采用双排单立杆，立杆距结构外墙为0.3m，立杆横向间距为1.05m、纵向间距为1.50m，横杆步距为1.80m，小横杆挑出里外立杆的长度分别为200 mm和150 mm。脚手架外侧每隔6~7m设一道剪撑，与地面的夹角控制在45°～60°间，自上而下连续设置。连墙件采用双扣件连接方法，2步3跨进行布置（可按楼层高度作适当调整，必须保证每根连墙件覆盖面积≤40㎡）。外粉刷前地下室必须土方回填并压实在地面脚手架下必须做到硬化, 浇100厚素砼地面宽1500作架基,。３.４、斜拉式悬挑扣件钢管脚手架布置３.４.１、第一次搭设斜拉式悬挑脚手架，搭设高度从１９.７ 0m～３８.７ 0m（六层楼面到十层楼面）为 19.0 0m。 ３.４.２、第二次搭设斜拉式悬挑脚手架，搭设高度从３８.７ 0m～５ 7.７ 0m（十层到屋面）为１ 9.00m。3３.４.３、斜拉式悬挑脚手架为双排单立杆，立杆横向间距 1．０５ m，立杆步距1.8 m，立杆纵距 1.5 m，连墙件采用焊接或钢筋柔性拉接和小横杆顶撑办法，2 步2 跨进行布置（可按楼层高度作适当调整）。悬挑水平钢梁采用 20 号工字钢，其中建筑物外悬挑段长度 1.45m，建筑物内锚固段长度 2.60m，水平钢梁与楼板压点的拉环最小直径为 Ø22mm，在顶板上距...
