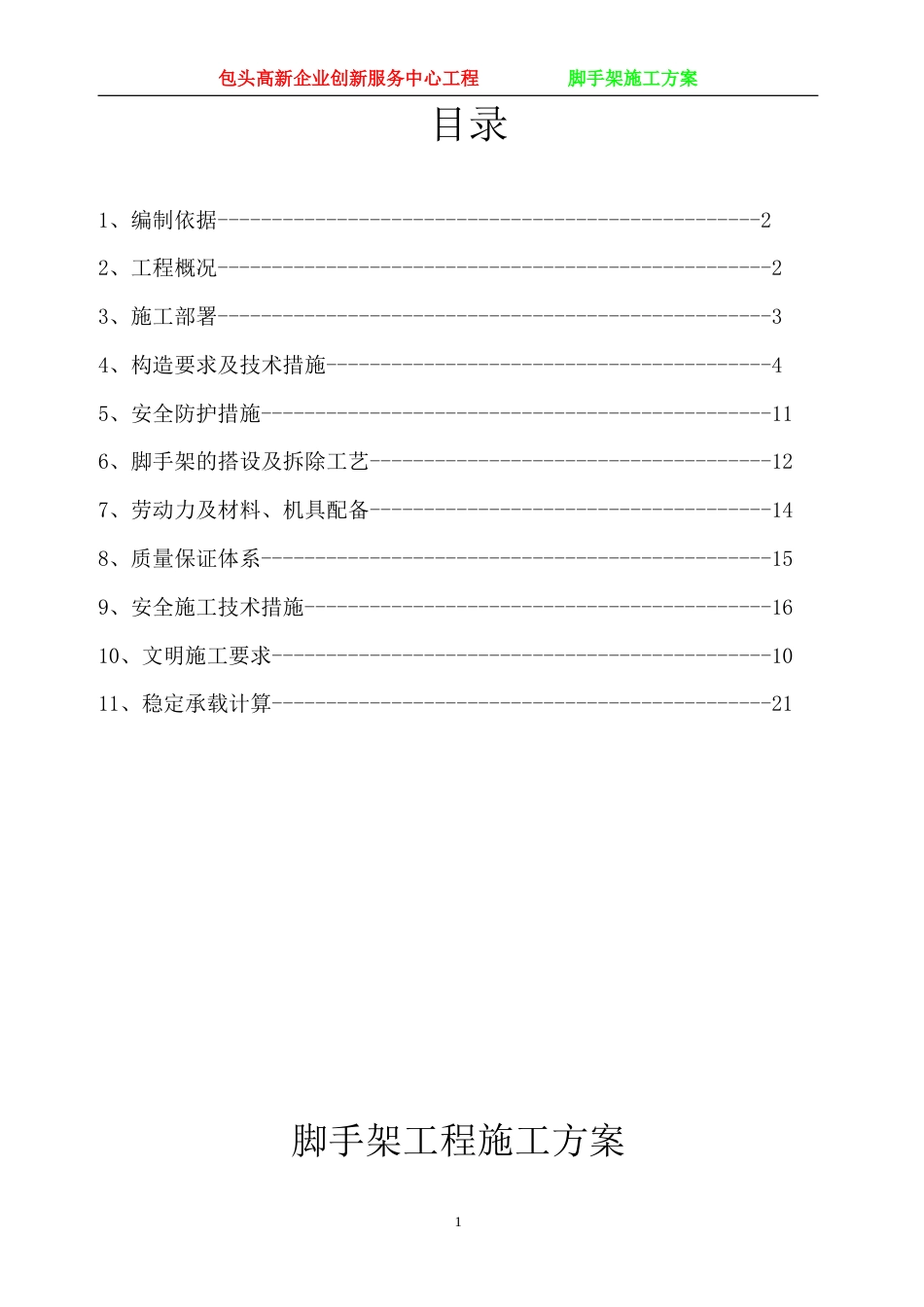

包头高新企业创新服务中心工程 脚手架施工方案 目录1、编制依据--------------------------------------------------22、工程概况---------------------------------------------------23、施工部署---------------------------------------------------34、构造要求及技术措施-----------------------------------------45、安全防护措施-----------------------------------------------116、脚手架的搭设及拆除工艺-------------------------------------127、劳动力及材料、机具配备-------------------------------------148、质量保证体系-----------------------------------------------159、安全施工技术措施-------------------------------------------1610、文明施工要求----------------------------------------------1011、稳定承载计算----------------------------------------------21脚手架工程施工方案1包头高新企业创新服务中心工程 脚手架施工方案一、 编制依据1·1 施工图纸1·2 主要规范、规程 《建筑施工扣件式钢管脚手架安全技术规程》（JGJ 130－2001） 《建筑施工高处作业安全检技术规范》（JGJ 80－91） 《建筑施工安全检查标准》（JGJ 59－99） 《钢管脚手架扣件》（GB15831） 1·3 施工组织设计1·4 参考图书 《建筑施工手册》（第三版） 《简明施工计算手册》 《实用建筑施工安全手册》 《建筑施工脚手架实用手册》二、 工程概况 包头高新企业创新服务中心工程，建筑面积 41000 平米。地下一层，地上二十一层，框剪结构，东西向长 115 米,南北向宽 49.2 米,地下室层高 4.8 米,一层层高 5.6 米，二层层高 5.1 米，三层至二十层层高均为 4 米,机房层层高 4.6米,檐口高度 88.4 米。 该工程由江苏苏中建设集团股份有限公司承建，工程工期紧，为确保内、外同时施工互不干扰，要求脚手架满足下述功能： （1）框架梁、柱支模时的操作层； （2）框架填充墙砌筑时的防护体系 （3）外装修阶段的操作层，因为本工程的外装修为铝板幕墙和干挂石材幕2包头高新企业创新服务中心工程 脚手架施工方案墙，要求：架体内侧到结构外皮的距离不小于 45cm,本次搭设按 45cm 考虑。三、 施工部署3·1 安全防护领导小组 安全生产、文明施工是企业生存与发展的前提条件，是无事故的必然保障，也是我项目部创建“自治区级建筑施工安全文明工地”的根本要求。为此项目部成立了安全防护领导小组，其机构组成、人员及分工如下：组 长：胡佰生 ———负责协调工作 副组长：陈贵平 ———技术总部署 仲兆生 ———现场施工总指挥组 员： 金祝斌————方案编制、技术交底 徐小荣（专职工长）————负责架子的搭设施工 张玉红（瓦工工长）————现场施工协调、配合 蔡守元（木工工长）— —现场施工协调、配合 3·2 设计总体思路 结合本工程结构形式、实际施工特点，本脚手架为一架三用，既用于结构施工，同时兼作安全防护以及外装修的施工操作层。主楼部位建筑物在二层以上搭设全封闭的悬挑式扣件双排钢管脚手架；裙楼部位外侧从三层平面起搭设全封闭的悬挑式扣件双排钢管脚手架，具体布置为：主楼南立面 1-2 轴、6-7 轴位置、北立面的 1-2 轴位置，采用落地架体，搭设在地下室顶板混凝土上,西立面从二层平面开始悬挑，有墙板的部位采用悬挑三角桁架脚手架，北立面 2-7 轴位置在四层平面开始悬挑，南立面门厅部位在五层平面开始悬挑，东立面在六层平面悬挑，考虑到外装修的材料荷载较大，设三个悬挑段，分别3包头高新企业创新服务中心工程 脚手架施工方案在二层、九层和十六层位置采用 20#工字钢进行悬挑；电梯井、楼梯间有墙板的部位采用 20#工字钢埋入墙板内 300，焊接的三角桁架与墙板内预埋 12 厚钢板埋件焊接进行悬挑。脚手架搭设采用双排单立杆。主楼东西立面以及裙楼部位，脚手架立杆距结构外沿 0.45 米，排距（横距）0.9 米,纵距为 1.2 米,大横杆步距为 1.80 米。主楼南北立面立杆距结构外沿 0.80 米，排距（横距）0.9 米,纵距为 1.2 米,大横杆步距为 1.80 米。 地下...
