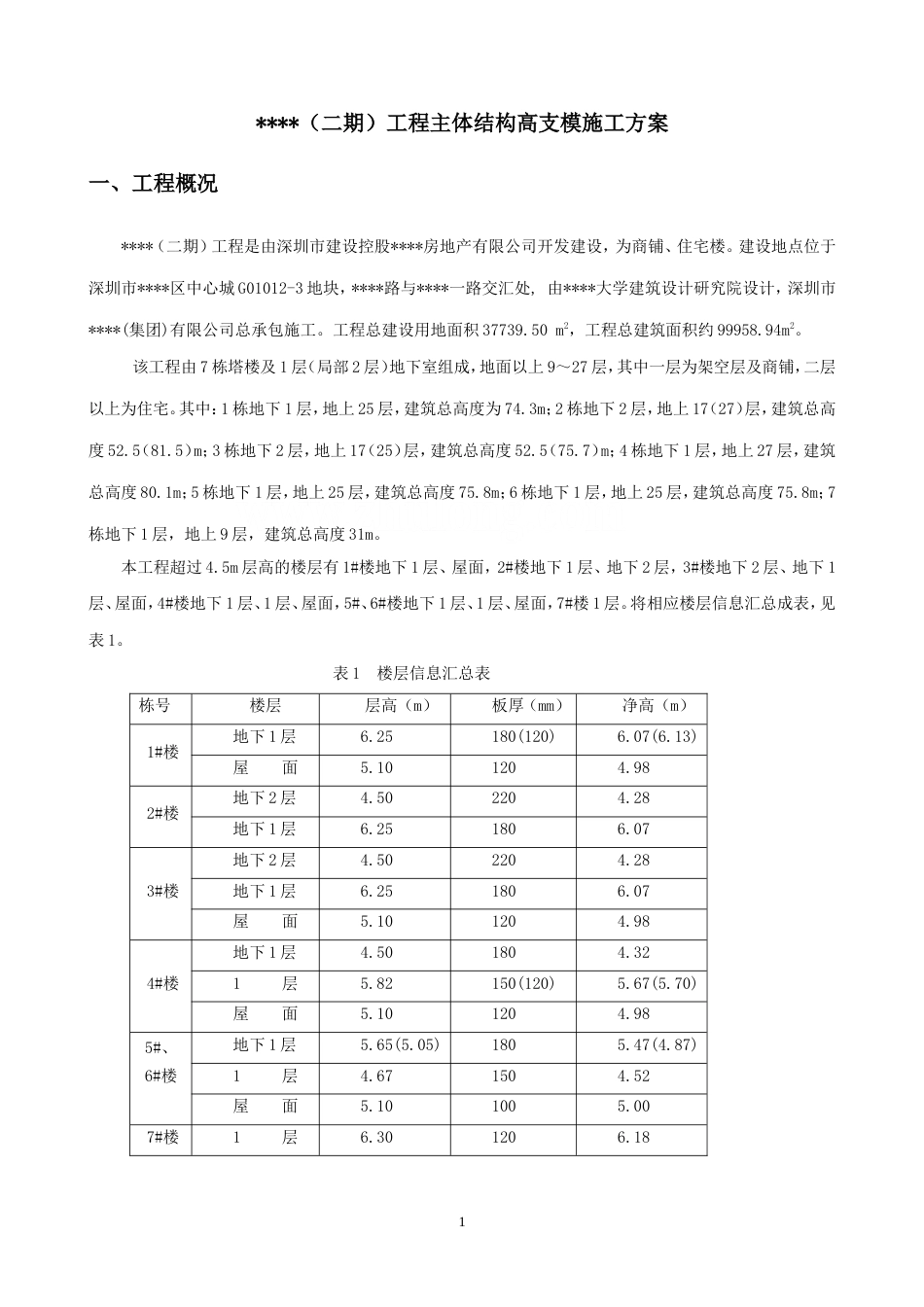

****（二期）工程主体结构高支模施工方案一、工程概况****（二期）工程是由深圳市建设控股****房地产有限公司开发建设，为商铺、住宅楼。建设地点位于深圳市****区中心城 G01012-3 地块，****路与****一路交汇处, 由****大学建筑设计研究院设计，深圳市****(集团)有限公司总承包施工。工程总建设用地面积 37739.50 m2，工程总建筑面积约 99958.94m2。该工程由 7 栋塔楼及 1 层（局部 2 层）地下室组成，地面以上 9～27 层，其中一层为架空层及商铺，二层以上为住宅。其中：1 栋地下 1 层，地上 25 层，建筑总高度为 74.3m；2 栋地下 2 层，地上 17（27）层，建筑总高度 52.5（81.5）m；3 栋地下 2 层，地上 17（25）层，建筑总高度 52.5（75.7）m；4 栋地下 1 层，地上 27 层，建筑总高度 80.1m；5 栋地下 1 层，地上 25 层，建筑总高度 75.8m；6 栋地下 1 层，地上 25 层，建筑总高度 75.8m；7栋地下 1 层，地上 9 层，建筑总高度 31m。本工程超过 4.5m 层高的楼层有 1#楼地下 1 层、屋面，2#楼地下 1 层、地下 2 层，3#楼地下 2 层、地下 1层、屋面，4#楼地下 1 层、1 层、屋面，5#、6#楼地下 1 层、1 层、屋面，7#楼 1 层。将相应楼层信息汇总成表，见表 1。表 1 楼层信息汇总表栋号楼层层高（m）板厚（mm）净高（m）1#楼地下 1 层6.25180(120)6.07(6.13)屋 面5.101204.982#楼地下 2 层4.502204.28地下 1 层6.251806.073#楼地下 2 层4.502204.28地下 1 层6.251806.07屋 面5.101204.984#楼地下 1 层4.501804.321 层5.82150(120)5.67(5.70)屋 面5.101204.985#、6#楼地下 1 层5.65(5.05)1805.47(4.87)1 层4.671504.52屋 面5.101005.007#楼1 层6.301206.18 1 根据《深圳市建设工程高大模板施工安全管理办法要求》，由表 1 可见，该工程部分楼层模板支撑属于高支模系统，应编制高支模施工专项方案，并组织专家进行论证。二、编制依据1、****（二期）工程相关设计图纸、施工合同等。2、我公司施工类似建筑施工经验等。3、《建筑施工手册》第四版。4、pkpm 建筑施工安全计算软件。5、清华大学土木学院开发软件，结构力学求解器。6、国家及深圳市现行的有关规范、规定及标准相关技术规范（但不仅限于以下内容）。（1）、工程测量规范（GB50026-2007）（2）、混凝土结构工程施工质量验收规范（GB50204-2002）（3）、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）（4）、建筑工程施工质量验收统一标准（GB50300-2001）（5）、施工现场临时用电安全技术规范（JGJ46-2005）（6）、建筑工程施工现场供用电安全规范（GB50104-93）（7）、高层建筑混凝土结构技术规程（JGJ3-2002）（8）、深建施(1998)41 号文件：《深圳市建设工程现场文明施工管理办法》和《深圳市建设工程现场文明施工检查评定标准》（9）、《建筑结构荷载规范》（GB50009-2001）（2006 版）（10）、《建筑施工安全检查标准》（JGJ59-99）（11）、《建筑施工高处作业安全技术规范》（JGJ80-91）（12）、《木结构设计规范》（GB50005-2003）（13）、《深圳市建设工程高大模板施工安全管理办法》（深建规〔2007〕14 号）三、方案选择2（一）混凝土浇筑方案根据工程的具体特点，各层墙柱梁板混凝土一起浇筑。选取 2#楼地下 1 层编制混凝土浇筑方案，见后附。（二）梁模板及支撑设计1、梁模板均采用 18mm 厚胶合板。2、支撑模板的小楞、大楞小楞采用 50×100mm 松木枋，垂直于梁跨度方向布置，大楞采用 Ф48×3.5 钢管，平行于梁跨度方向布置，小楞间距 250mm。具体布置见表 2。3、梁下立杆采用 Ф48×3.5 钢管，伸出钢管顶面不大于 560mm，承重立杆顶部采用可调支托支撑在立杆上，两端立杆与横杆之间采用单扣件固定。具体布置见表 2。4、梁下纵横水平杆采用 Ф48×3.5 钢管，水平杆与立柱支撑钢管连接采用扣件扣紧，纵横水平杆的布置间距：距地（楼）面 200mm 处设一道扫地杆，以上每隔 1.5m 设一道。5、对拉螺杆高度大于 600mm 的梁必须穿对拉螺杆，螺杆选用 M12 对拉螺栓，配蝴蝶...
