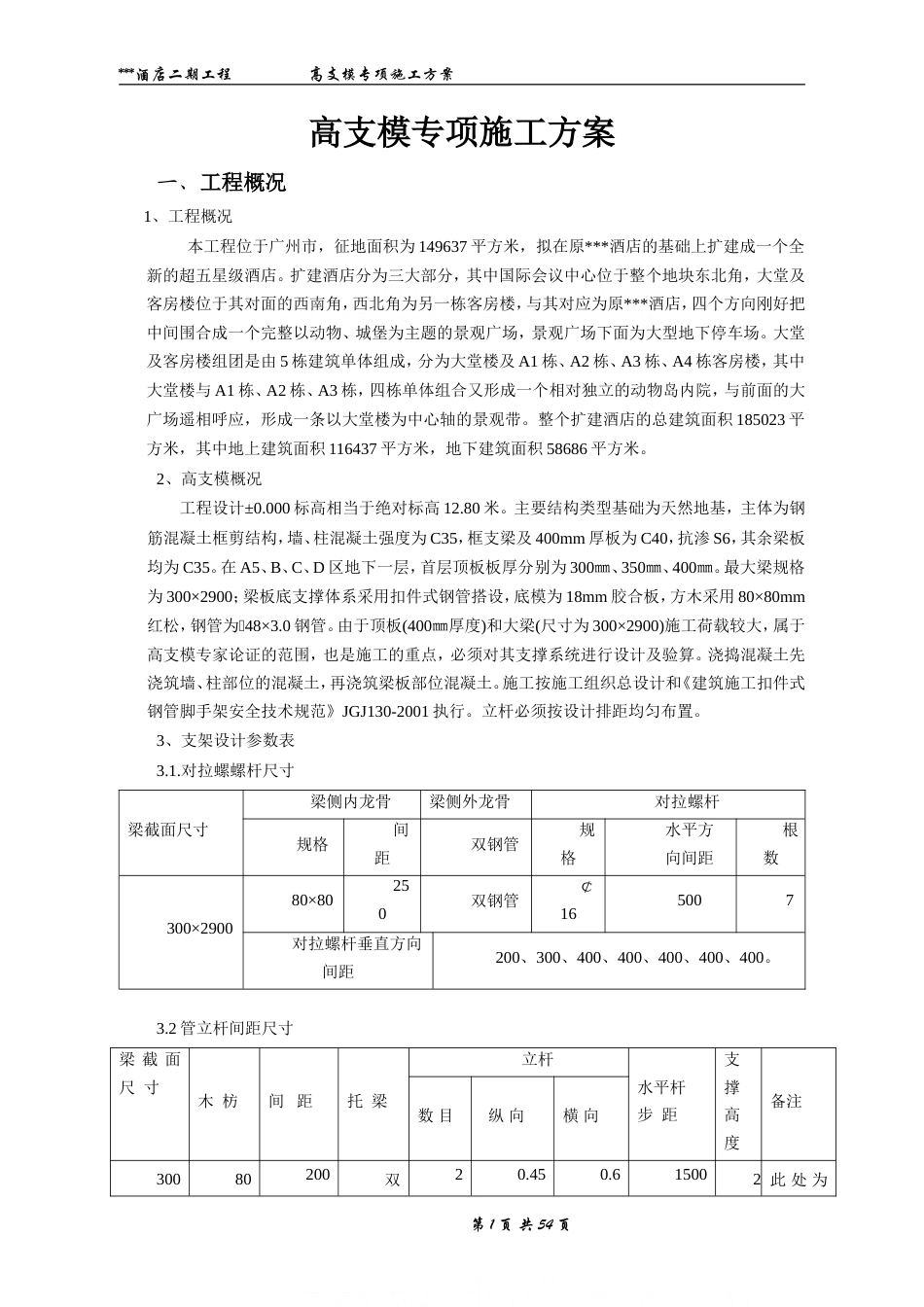

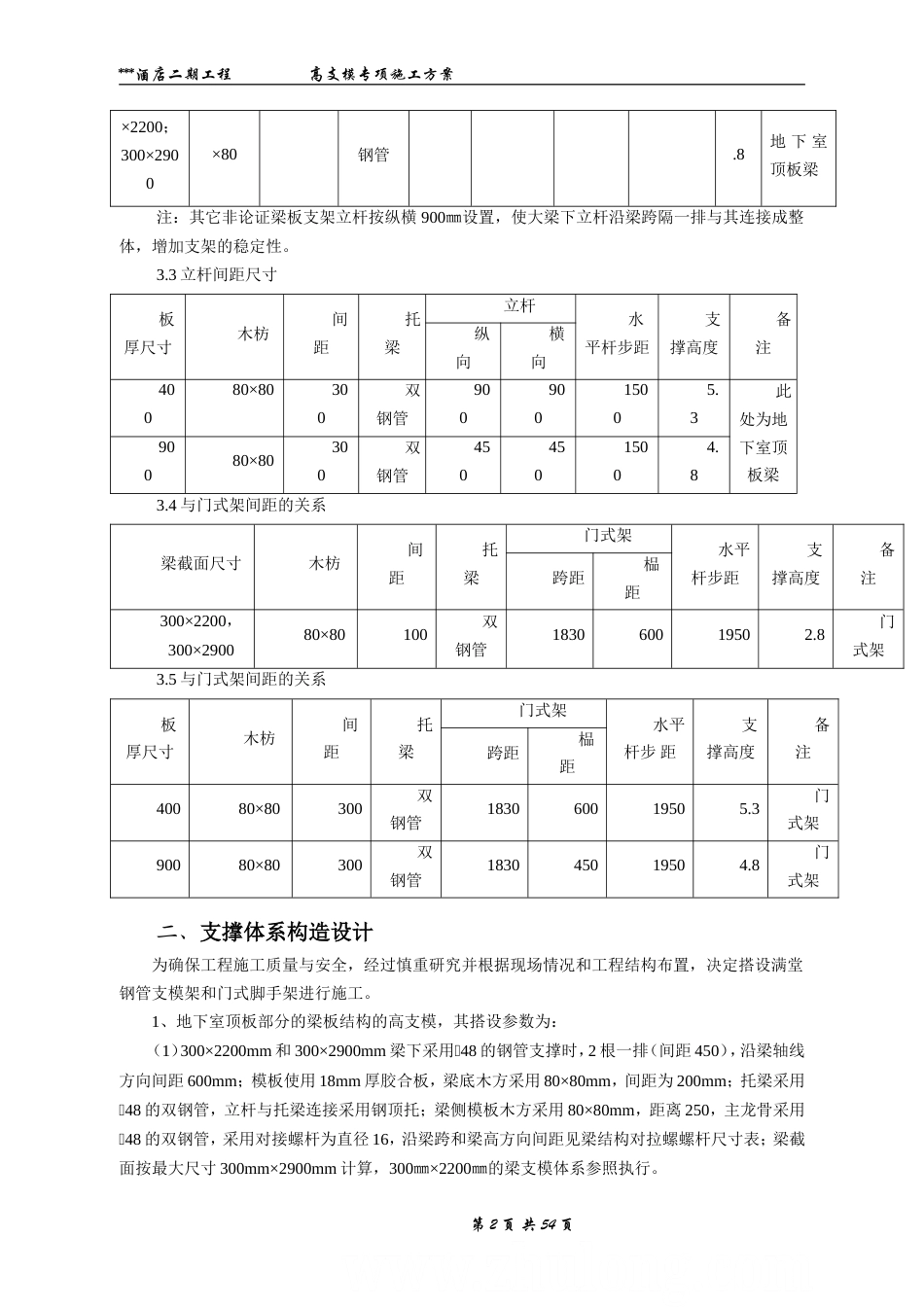

***酒店二期工程 高支模专项施工方案高支模专项施工方案一、工程概况1、工程概况本工程位于广州市，征地面积为 149637 平方米，拟在原***酒店的基础上扩建成一个全新的超五星级酒店。扩建酒店分为三大部分，其中国际会议中心位于整个地块东北角，大堂及客房楼位于其对面的西南角，西北角为另一栋客房楼，与其对应为原***酒店，四个方向刚好把中间围合成一个完整以动物、城堡为主题的景观广场，景观广场下面为大型地下停车场。大堂及客房楼组团是由 5 栋建筑单体组成，分为大堂楼及 A1 栋、A2 栋、A3 栋、A4 栋客房楼，其中大堂楼与 A1 栋、A2 栋、A3 栋，四栋单体组合又形成一个相对独立的动物岛内院，与前面的大广场遥相呼应，形成一条以大堂楼为中心轴的景观带。整个扩建酒店的总建筑面积 185023 平方米，其中地上建筑面积 116437 平方米，地下建筑面积 58686 平方米。2、高支模概况工程设计±0.000 标高相当于绝对标高 12.80 米。主要结构类型基础为天然地基，主体为钢筋混凝土框剪结构，墙、柱混凝土强度为 C35，框支梁及 400mm 厚板为 C40，抗渗 S6，其余梁板均为 C35。在 A5、B、C、D 区地下一层，首层顶板板厚分别为 300㎜、350㎜、400㎜。最大梁规格为 300×2900；梁板底支撑体系采用扣件式钢管搭设，底模为 18mm 胶合板，方木采用 80×80mm红松，钢管为48×3.0 钢管。由于顶板(400㎜厚度)和大梁(尺寸为 300×2900)施工荷载较大，属于高支模专家论证的范围，也是施工的重点，必须对其支撑系统进行设计及验算。浇捣混凝土先浇筑墙、柱部位的混凝土，再浇筑梁板部位混凝土。施工按施工组织总设计和《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 执行。立杆必须按设计排距均匀布置。3、支架设计参数表3.1.对拉螺螺杆尺寸梁截面尺寸梁侧内龙骨梁侧外龙骨对拉螺杆规格间距双钢管规格水平方向间距根数300×290080×80250双钢管￠165007对拉螺杆垂直方向间距200、300、400、400、400、400、400。3.2 管立杆间距尺寸梁 截 面尺 寸木 枋间 距托 梁立杆水平杆步 距支撑高度备注数 目纵 向横 向30080200双20.450.615002 此 处 为 第 1 页 共 54 页***酒店二期工程 高支模专项施工方案×2200；300×2900×80钢管.8地 下 室顶板梁注：其它非论证梁板支架立杆按纵横 900㎜设置，使大梁下立杆沿梁跨隔一排与其连接成整体，增加支架的稳定性。3.3 立杆间距尺寸板厚尺寸木枋间距托梁立杆水平杆步距支撑高度备注纵向横向40080×80300双钢管90090015005.3此处为地下室顶板梁90080×80300双钢管45045015004.83.4 与门式架间距的关系梁截面尺寸木枋间距托梁门式架水平杆步距支撑高度备注跨距榀距300×2200，300×290080×80100双钢管183060019502.8门式架3.5 与门式架间距的关系板厚尺寸木枋间距托梁门式架水平杆步 距支撑高度备注跨距榀距40080×80300双钢管183060019505.3门式架90080×80300双钢管183045019504.8门式架二、支撑体系构造设计为确保工程施工质量与安全，经过慎重研究并根据现场情况和工程结构布置，决定搭设满堂钢管支模架和门式脚手架进行施工。1、地下室顶板部分的梁板结构的高支模，其搭设参数为：（1）300×2200mm 和 300×2900mm 梁下采用48 的钢管支撑时，2 根一排（间距 450），沿梁轴线方向间距 600mm；模板使用 18mm 厚胶合板，梁底木方采用 80×80mm，间距为 200mm；托梁采用48 的双钢管，立杆与托梁连接采用钢顶托；梁侧模板木方采用 80×80mm，距离 250，主龙骨采用48 的双钢管，采用对接螺杆为直径 16，沿梁跨和梁高方向间距见梁结构对拉螺螺杆尺寸表；梁截面按最大尺寸 300mm×2900mm 计算，300㎜×2200㎜的梁支模体系参照执行。 第 2 页 共 54 页***酒店二期工程 高支模专项施工方案（2）300×2200mm 和 300×2900mm 梁下采用门架支撑时，沿梁轴线方向榀距 600mm；模板使用18mm 厚胶合板，梁底木方采用 80×80mm，间距为 100mm；托梁采用48 的双钢管，立杆与托梁连接采用钢顶托；梁侧模板木方采用 80×80mm，距离 250，主龙骨采用4...
