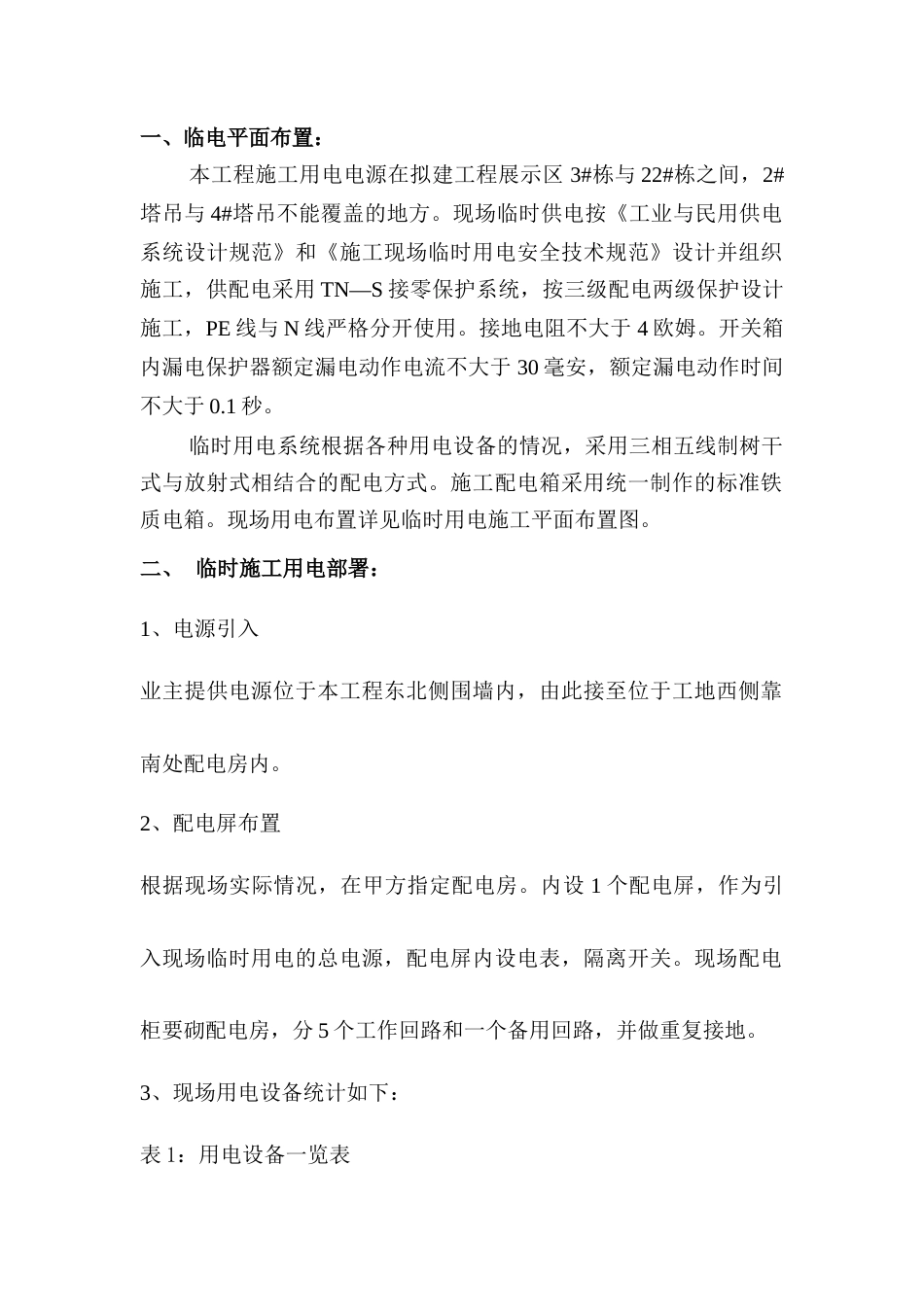

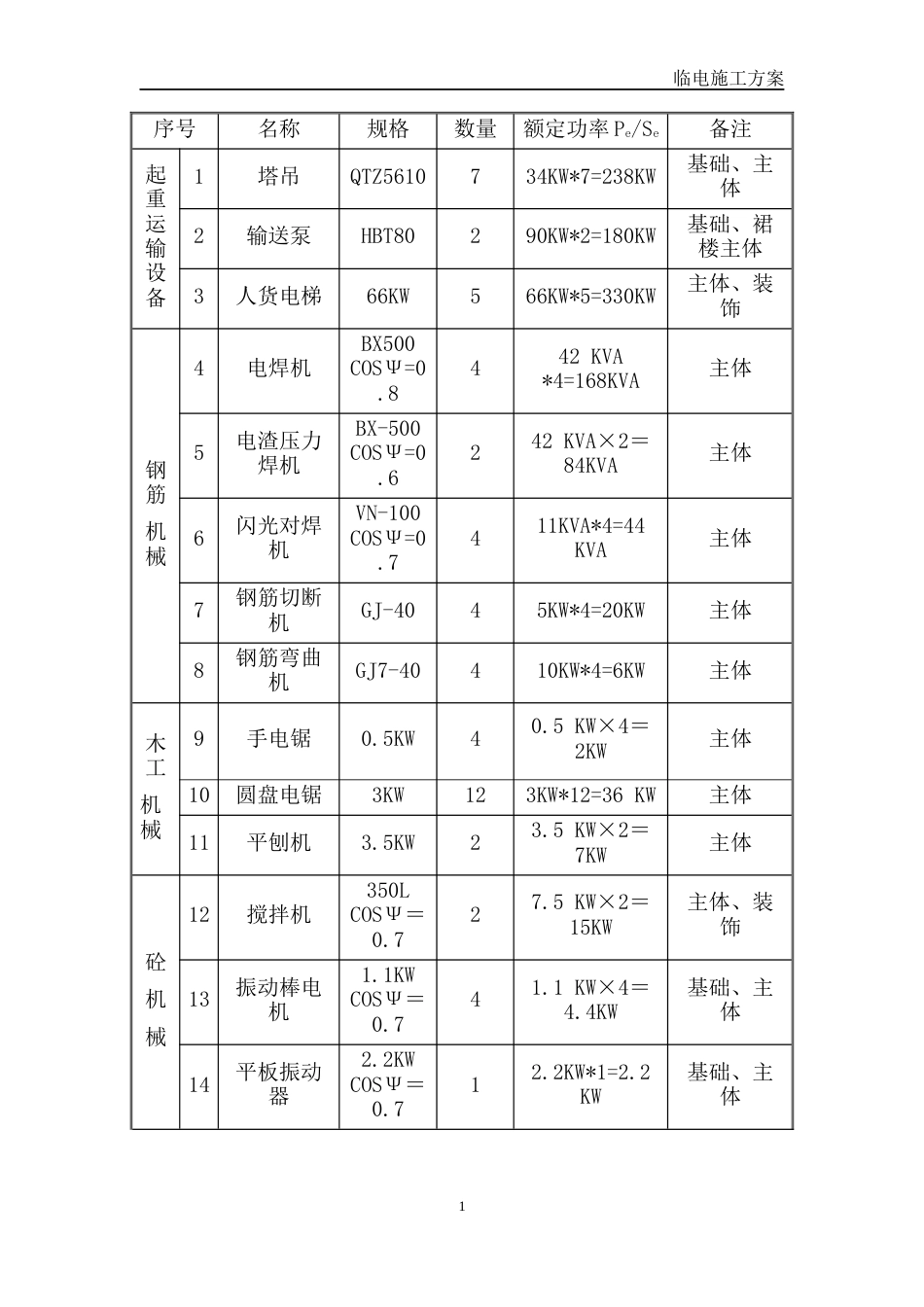

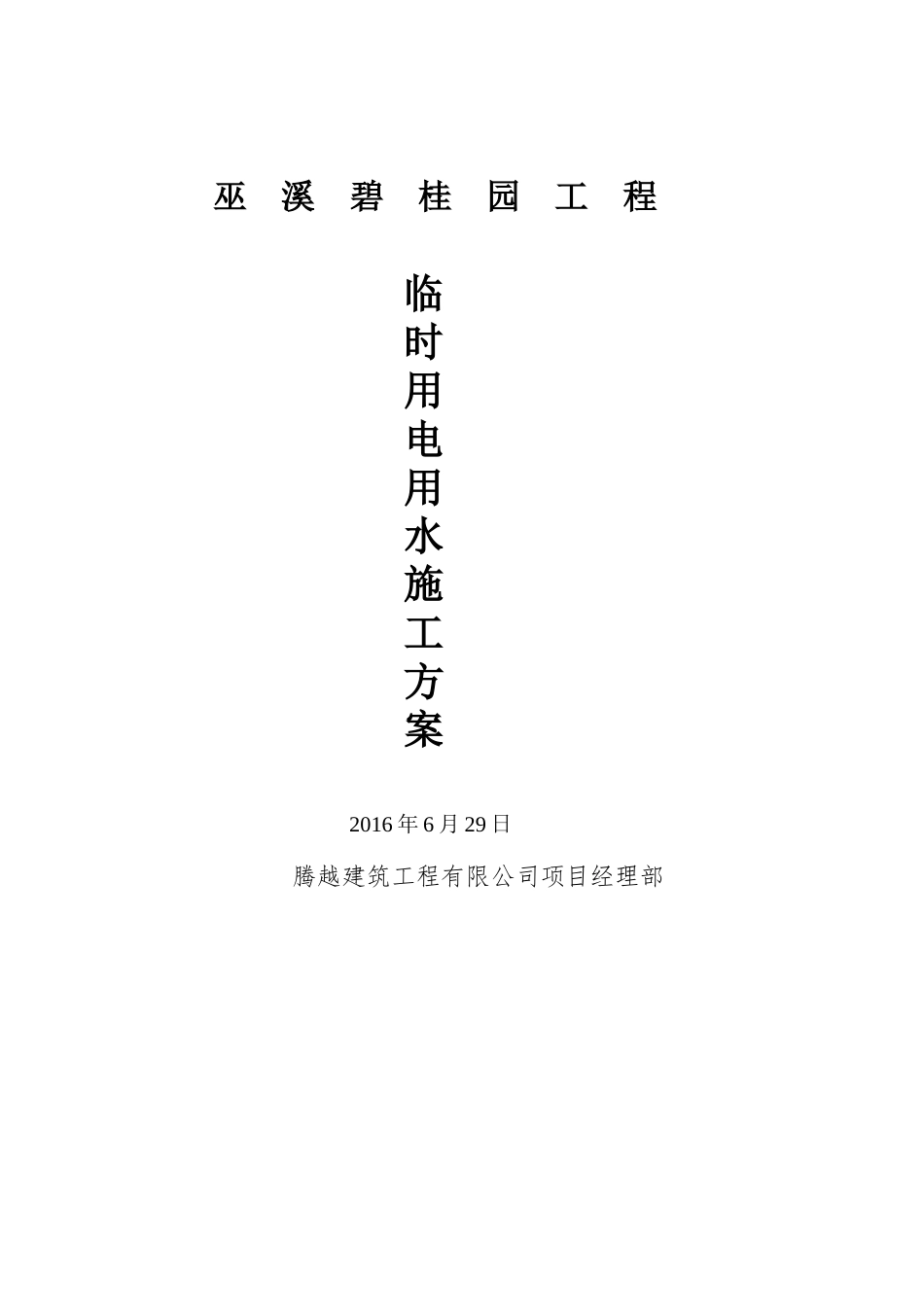

巫 溪 碧 桂 园 工 程临时用电用水施工方案2016 年 6 月 29 日腾越建筑工程有限公司项目经理部一、临电平面布置：本工程施工用电电源在拟建工程展示区 3#栋与 22#栋之间，2#塔吊与 4#塔吊不能覆盖的地方。现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用 TN—S 接零保护系统，按三级配电两级保护设计施工，PE 线与 N 线严格分开使用。接地电阻不大于 4 欧姆。开关箱内漏电保护器额定漏电动作电流不大于 30 毫安，额定漏电动作时间不大于 0.1 秒。临时用电系统根据各种用电设备的情况，采用三相五线制树干式与放射式相结合的配电方式。施工配电箱采用统一制作的标准铁质电箱。现场用电布置详见临时用电施工平面布置图。二、 临时施工用电部署：1、电源引入业主提供电源位于本工程东北侧围墙内，由此接至位于工地西侧靠南处配电房内。2、配电屏布置根据现场实际情况，在甲方指定配电房。内设 1 个配电屏，作为引入现场临时用电的总电源，配电屏内设电表，隔离开关。现场配电柜要砌配电房，分 5 个工作回路和一个备用回路，并做重复接地。3、现场用电设备统计如下：表 1：用电设备一览表临电施工方案1序号名称规格数量额定功率 Pe/Se备注起重运输设备1塔吊QTZ5610734KW*7=238KW基础、主体2输送泵HBT80290KW*2=180KW基础、裙楼主体3人货电梯66KW566KW*5=330KW主体、装饰钢筋机械4电焊机BX500 COSΨ=0.8442 KVA *4=168KVA主体5电渣压力焊机BX-500 COSΨ=0.6242 KVA×2＝84KVA主体6闪光对焊机VN-100 COSΨ=0.7411KVA*4=44 KVA主体7钢筋切断机GJ-4045KW*4=20KW主体8钢筋弯曲机 GJ7-40410KW*4=6KW主体木工机械9手电锯0.5KW40.5 KW×4＝2KW主体10圆盘电锯3KW123KW*12=36 KW主体11平刨机3.5KW23.5 KW×2＝7KW主体砼机械12搅拌机350L COSΨ＝0.727.5 KW×2＝15KW主体、装饰13振动棒电机1.1KW COSΨ＝0.741.1 KW×4＝4.4KW基础、主体14平板振动器2.2KW COSΨ＝0.712.2KW*1=2.2 KW基础、主体临电施工方案2抽水设备15潜水泵2.2KW COSΨ＝0.6542.2KW*4=8.8 KW基础16泥浆泵7.5KW COSΨ＝0.6523KW*2=6 KW基础17高扬程加压泵120m COSΨ＝0.8211 KW×2＝22KW主体、装饰现场照明18镝灯 COSΨ＝0.73.5KW53.5×5＝17.5KW主体、装饰19碘钨灯1KW COSΨ＝0.781 KW×8＝8KW基础、主体安装20安装用电设备40KW主体、装饰办公生活用电21照明0.06KW0.06X100=6KW施工全过程22电风扇0.04KW500.04X50=2KW劳务高峰期23空调机1KW601KW*60=60KW施工全过程4、配电屛至二级配电箱的设置表 2：配电屛至二级配电箱设置一览表配电柜内回路二级配电箱用电区域或设备第 1 回路办公区及生活区二级配电箱项目部办公区厨房区域作业人员宿舍区第 2 回路展示区现场配电箱塔吊，木工加工等第 3 回路主体现场配电箱塔吊，输送泵等第 4 回路主体现场配电箱塔吊，输送泵等第 5 回路钢筋棚配电箱钢筋棚临电施工方案3第 6 回路备用5、临时用电设计原则施工现场供电系统采用 TN—S（三相五线制），其中相线采用红、绿、黄三色，零线采用蓝色，地线采用黄绿相间色。根据《施工现场临时用电安全技术规范》规定，配电系统实行三级配电，三级保护。6、电缆线的敷设6.1 电缆线的敷设方式：临时用电线路在场内沿道路边直埋敷设，再设支路引入需用地点。业主配电室至我方配电房配电屏的导线通过电缆沟埋地敷设；配电屛至二级配电箱的导线一般通过直接埋地敷设，二级配电箱至三级配电箱的导线采用阻燃管架设；楼层用电采用 PVCΦ50 垂直布线；室内临时照明线路附墙（柱）安装,均采用 PVC 管 Φ25 保护电缆。6.2电缆线的敷设要求：电缆沟埋地敷设要求：电缆线支架间距 1.2m，距沟底 0.2m 架设。楼层垂直布线要求：电缆线套 PVC 保护管，从室内通过，向上延伸。室内临时照明布线要求：在墙体处采用外罩 PVC 线槽的暗式架线，悬空处绕绝缘瓷瓶安装。进配电箱的电缆须穿管保护。三、 临时用电计算书临电施工方案41、主电缆截面计算 Kx、tgΨ——用电需用系数 Jc——用电设备负荷暂载率Pe/Se——...
