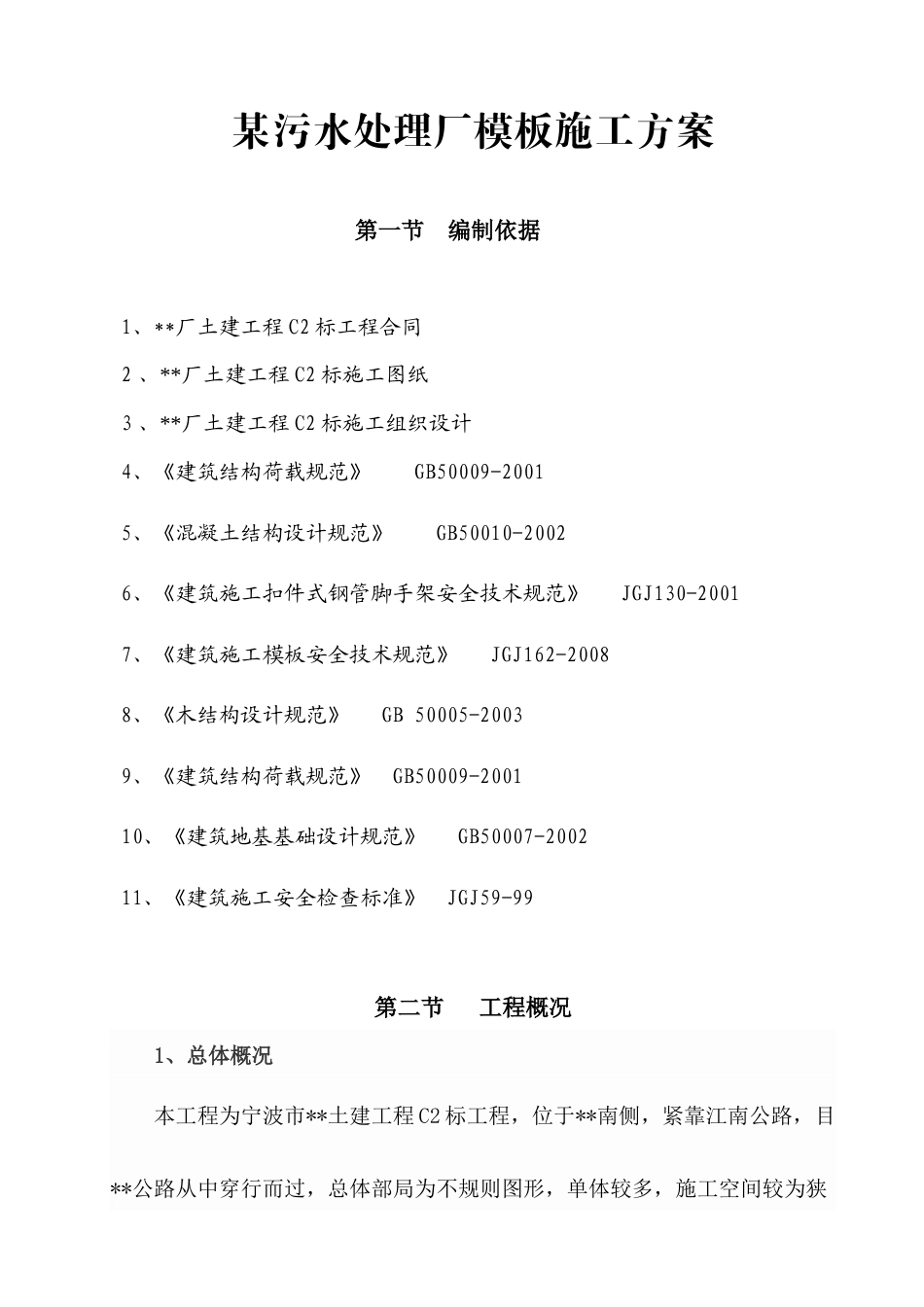

某污水处理厂模板施工方案第一节 编制依据1、**厂土建工程 C2 标工程合同 2 、**厂土建工程 C2 标施工图纸 3 、**厂土建工程 C2 标施工组织设计4、《建筑结构荷载规范》 GB50009-2001 5、《混凝土结构设计规范》 GB50010-2002 6、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2001 7、《建筑施工模板安全技术规范》 JGJ162-20088、《木结构设计规范》 GB 50005-2003 9、《建筑结构荷载规范》 GB50009-2001 10、《建筑地基基础设计规范》 GB50007-200211、《建筑施工安全检查标准》 JGJ59-99 第二节 工程概况1、总体概况本工程为宁波市**土建工程 C2 标工程，位于**南侧，紧靠江南公路，目**公路从中穿行而过，总体部局为不规则图形，单体较多，施工空间较为狭小，主要构筑物为混合反应池、高效滤池、清水池，出水泵房等；主要建筑物为综合楼，生活楼等，还有王家港桥。近期处理污水能力为 16 万吨/天，远期规划为 40 万吨/天本工程由宁波市城市基础设施建设开发公司建设，由上海市政工程设计研究总院设计，青岛东方监理有限公司监理，宁波工程勘察院勘察，北京**建设集团有限公司承建。2、结构特征构筑物剪力墙结构,部分为钢筋砼框架—剪力墙结构，基底标高不一，相对±0.000=3.2m（以下高度为绝对标高），现场实际自然标高为 2.4m，基础开挖深度最深处标高为-3.3m，大面积开挖深度为 1.0m，局部为-0.75与-1.25 等,基础为预应力管桩基础.下面是该工程各单体主要截面概况形式：（做标记的为验算尺寸）。单体名称部位尺寸（mm）备注混合反应池高效滤池高效滤池底板450垫层 200垫层 100剪力墙400、300、250柱750×400 （Z 201 ）、 300×300（楼梯柱）梁400×400、260×400 等板150 等底板350顶板150，300（中间部分）墙300，200柱300×400，400×600，300×600地梁300×850，400×850顶梁300×700，250×600，300×500 等清水池底板500垫层 100池壁450柱400×400顶板2503#变电所柱350×400梁250×500，250×400，240×240 等板120车库柱400×400梁250×650，250×400板厚120生活楼地梁250×400，300×600，250×500柱350×350，350×400梁250×400，250×600板厚120加氯加药间柱350×350，梁250×400板厚120门卫筏板250构造柱240×240地梁350×400，240×350板厚120综合楼柱400×400 ， 400×600 ， 350×350 ，300×500，400×800梁350×850，250×700，250×600，250×550，400×400，400×250，250×550 等 板厚120各单体的概况如下所示编号单体名称建 筑 面 积 与层数基础类型设计指标11混合反应池构筑物PC 预应力管桩 C60抗震设防烈度为 7 度；设计基本加速度值为 0.1g；建筑场地设计地震分组为第一组；场地类别为Ⅲ类；建筑结构安全等级为二级；地下构筑物及储水构筑物混凝土等级为 C30;建筑结构梁、板、柱及基础混凝 土 等 级 为 C25 ； 垫 层 为C15。 保护层厚度（mm）：①地下构筑物与污水接触或受水气影响的墙、板、壳为 40；框架梁、柱为 40；与水、土接触或高湿度的墙、板、壳为40；框架梁、柱为 40。有垫层时，承台、底版下层为 50。②上部建筑物：建筑结构框架梁为 25；框架柱为 30；楼板面为 15；屋面板为 20；承台、基础下层为 50。12高效滤池构筑物PC 预应力管桩 C60123＃变电所二层304.5m2PC 预应力管桩 C6013清水池构筑物PC 预应力管桩 C6014再生水出水泵房一层276.6m2 沉井15再生水加氯加药间一层 166m2PC 预应力管桩 C6031综合楼四层3025.15 m2PC 预应力管桩 C6032生活楼三层700.1m2PC 预应力管桩 C6034生活车库一层164.6m2PC 预应力管桩 C6035门卫一层59.9m2筏板基础第三节 模板方案选择1、综述考虑到污水处理厂 C2 标的工期紧迫，故在选择方案时，尽量本着快速、实用、经济、安全等原则，充分考虑之后，选择 15mm 厚的胶合板（局部12mm）。多层胶合板在现场将原材料拼装组合而成，施工效率高，混凝土面成型可达到清水效果，同时可大量节约木材。多层胶合板用于模板工程其周转率可达 4 次，并且在长时间使用时，安全可靠，造价经济合理，受...
