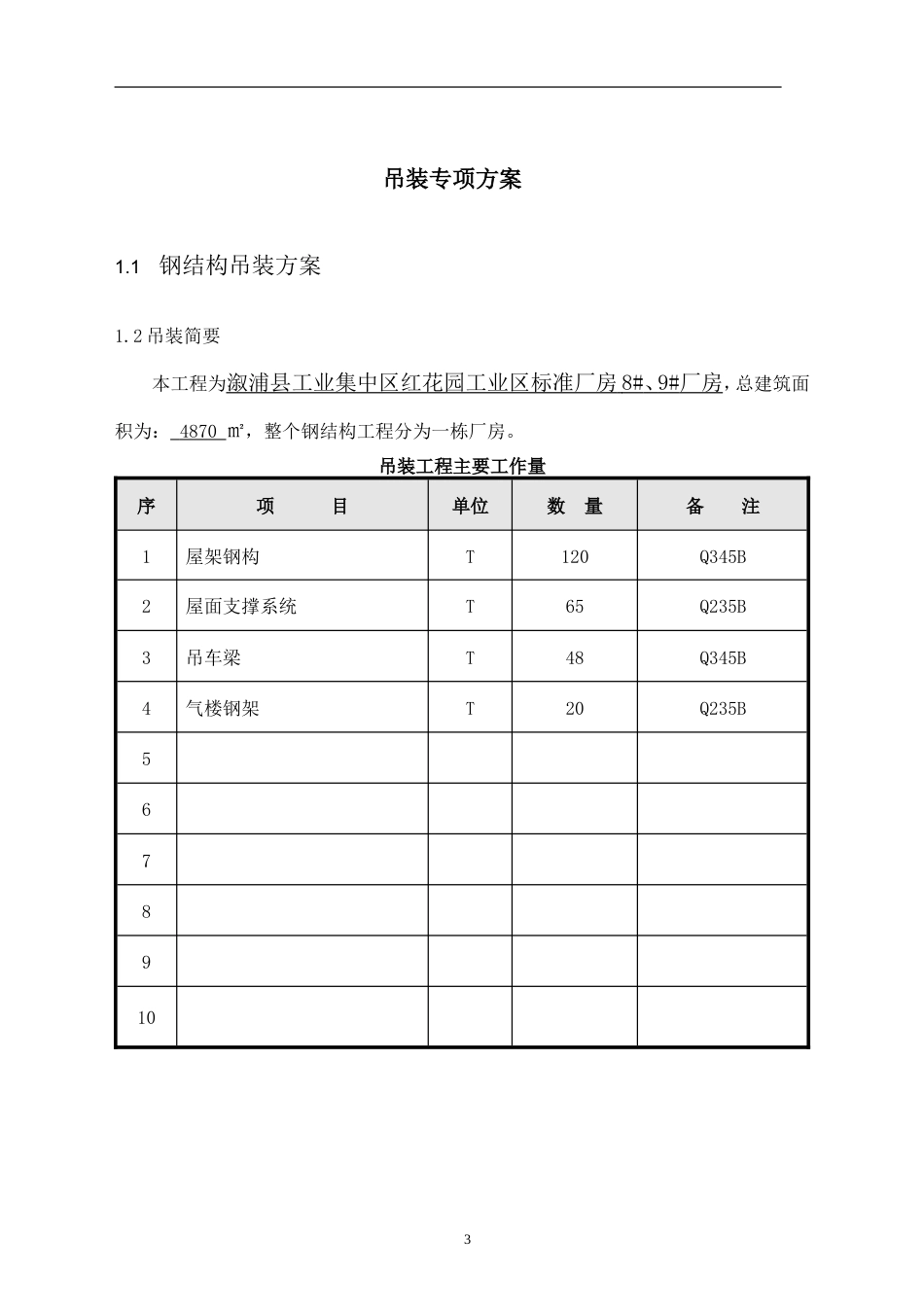

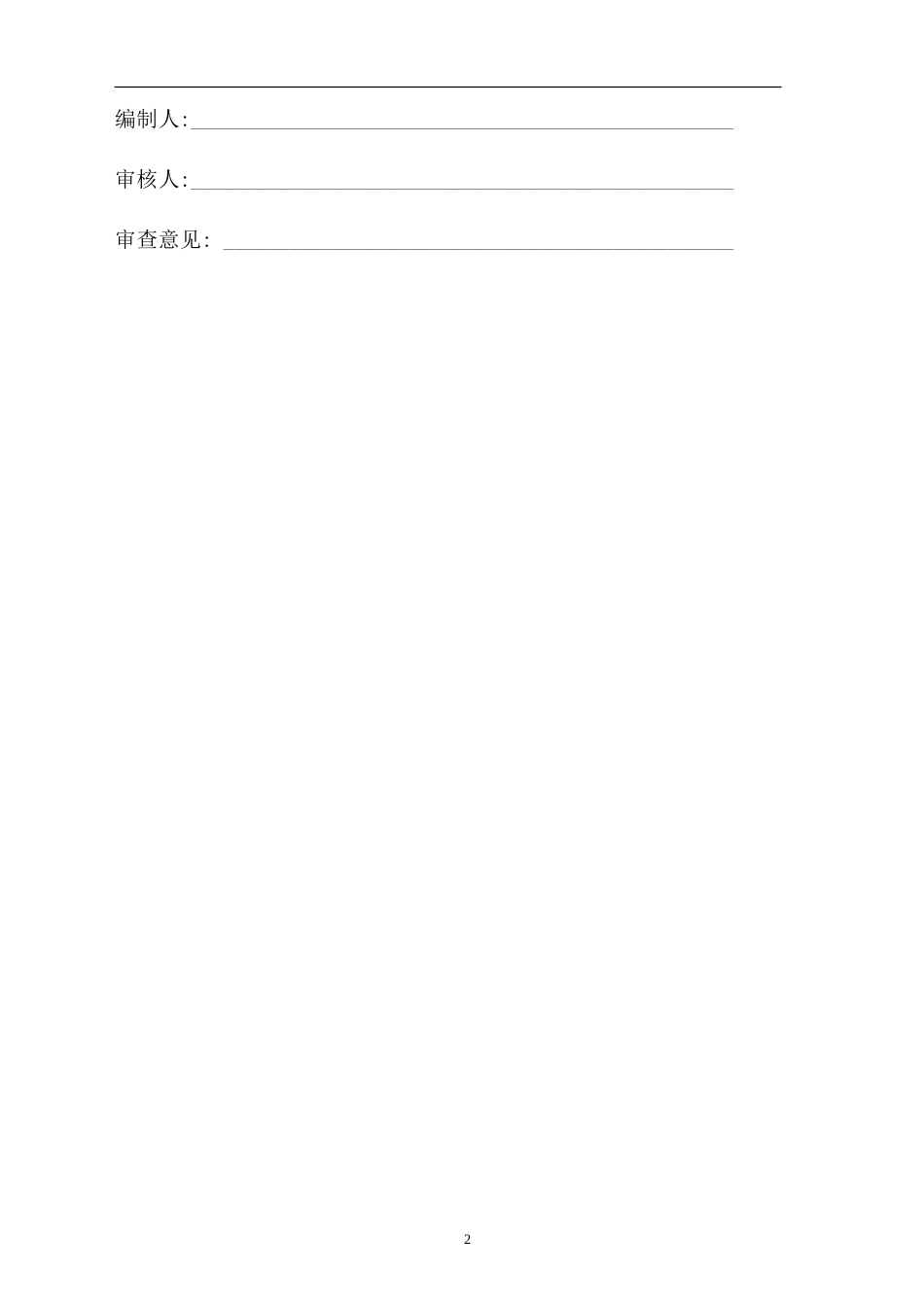

溆浦县工业集中区红花园工业区标准厂房吊装专项方案1.工程名称：溆浦县工业集中区红花园工业区标准厂房 8#、9#厂房2.建筑面积： 4870 平方米 3.建筑层数： 单层4.结构类型： 门式轻钢结构5.建设单位：溆浦县红花园开发有限公司6.承建单位：长沙桐木建设股份有限公司1编制人:__________________________________________________审核人:__________________________________________________审查意见: _______________________________________________2 吊装专项方案1.1 钢结构吊装方案1.2 吊装简要本工程为溆浦县工业集中区红花园工业区标准厂房 8# 、 9# 厂房 ，总建筑面积为： 4870 ㎡，整个钢结构工程分为一栋厂房。吊装工程主要工作量序项 目单位数 量备 注1屋架钢构T120Q345B2屋面支撑系统T65Q235B3吊车梁T48Q345B4气楼钢架T20Q235B567891031.3 钢结构吊装工艺及质量控制程序钢结构安装工艺及质量控制程序图： 《钢结构工程施工质量验收规范》（GB 50205-2001）施工图施工组织设计（施工方案） 钢结构零部件、附件和配件材料准备 安装机具 混凝土柱与牛腿验收合格 测量放线施工条件 构件验收，并做安装标志 清理作业面 平台安装 构件矫正 组拼装 钢构件就位校正临时固定 校正 固定 安装顺序 吊车梁 屋架钢梁钢材及零、部件合格证连接材料合格证构件检测报告、焊接试件和混凝土试件检测报告测量记录吊装记录质量记录竣工图《钢结构工程施工质量验收规范》（GB 50205-2001）前期作业施工验收41.4 钢构件吊装流程1.5 预埋件安装本工程柱子为混凝土结构，上部为钢结构；设计图纸要求在施工阶段预埋地脚螺栓用于和上部钢柱连接。这种方式有施工便利、连接性能优越的特点，但同时也对施工的精度要求严格。地脚螺栓的埋设精度直接影响到钢柱的安装精度以至整个钢结构工程的安装精度。地脚螺栓埋设中的微小误差，将可能造成严重的后果，所以需对此项工作严肃对待，为保障施工的顺利进行，预埋件安装步骤以及需注意的事项叙述如下：地脚螺栓预埋 首先根据土建单位在厂房周边布置的各轴线外控点，便于预埋时用经纬仪进行投二次准备检查吊装设备工具的数量及完好情况天沟及剩余收边安装气楼系统安装高强度螺栓终拧构件堆场、装卸、分类、检查、配合钢柱校正校正记录屋面板系统安装现场分类检查钢柱安装钢梁拼装及吊装单元或整体校正屋面檩条、支撑安装收 尾同步安装次梁部分檩条及屋面支撑系统作为临时固定，陆续安装吊车梁预埋安装5测控制；其次在每块固定模板上标注轴线刻画线。预埋时架设经纬仪从纵横两个方向投测，以进行初步固定，然后用钢卷尺检查每组地脚螺栓的相对距离，经复核无误后，再进行最后的固定。地脚螺栓施工工艺流程:测量放线 → 柱钢筋绑扎 → 柱模板安装→ 定位板安装、固定 → 螺栓组安装复核 →螺栓焊接固定→ 砼浇筑、螺栓复核→ 成品保护施工方法轴线、标高确定 按照施工图纸要求，在柱预埋地脚螺栓处，需进行轴线放线定位，以确定其水平位置和标高。在已经安装完毕的柱模板上口画出螺栓十字中心线的标志，作为螺栓安装的初步安装位置。根据模板上的标记位置用钢管搭设独立的螺栓组安装支架，并固定，以确定定位钢板的标高。定位模板就位为防止浇筑混凝土时地脚螺栓移位，本工程埋设地脚螺栓时采用定位模板加强固定螺栓。将定位板放置于钢管水平支架上，使定位板（上画垂直十字丝的模板）的十字丝与模板标志对齐，并初步固定。检查其位置是否合适，否则再做局部调整。安装螺栓组将地脚螺栓预先放入柱内，插入定位模板预留孔内，将螺杆上部用螺帽上下固定，并边拧边校核单组螺栓的相互尺寸。把标高调节一致，套入定位模板，在每根螺栓顶部再拧入一个螺母来固定模具。地脚螺栓的固定 用短钢筋头做为支架撑住模板，与混凝土柱的钢筋相连焊接牢固，柱筋移位；每根地脚螺栓帮焊短钢筋，做螺栓撑立在混凝土柱上，待螺栓最终固定后，螺栓撑脚与柱筋焊接，以固定地脚螺栓，防止施工时位移。用经纬仪调整、复核各个螺栓组的整体平面位置尺寸，应满足尺寸精度要求≯2MM用水平仪测量螺栓组的高度尺...
