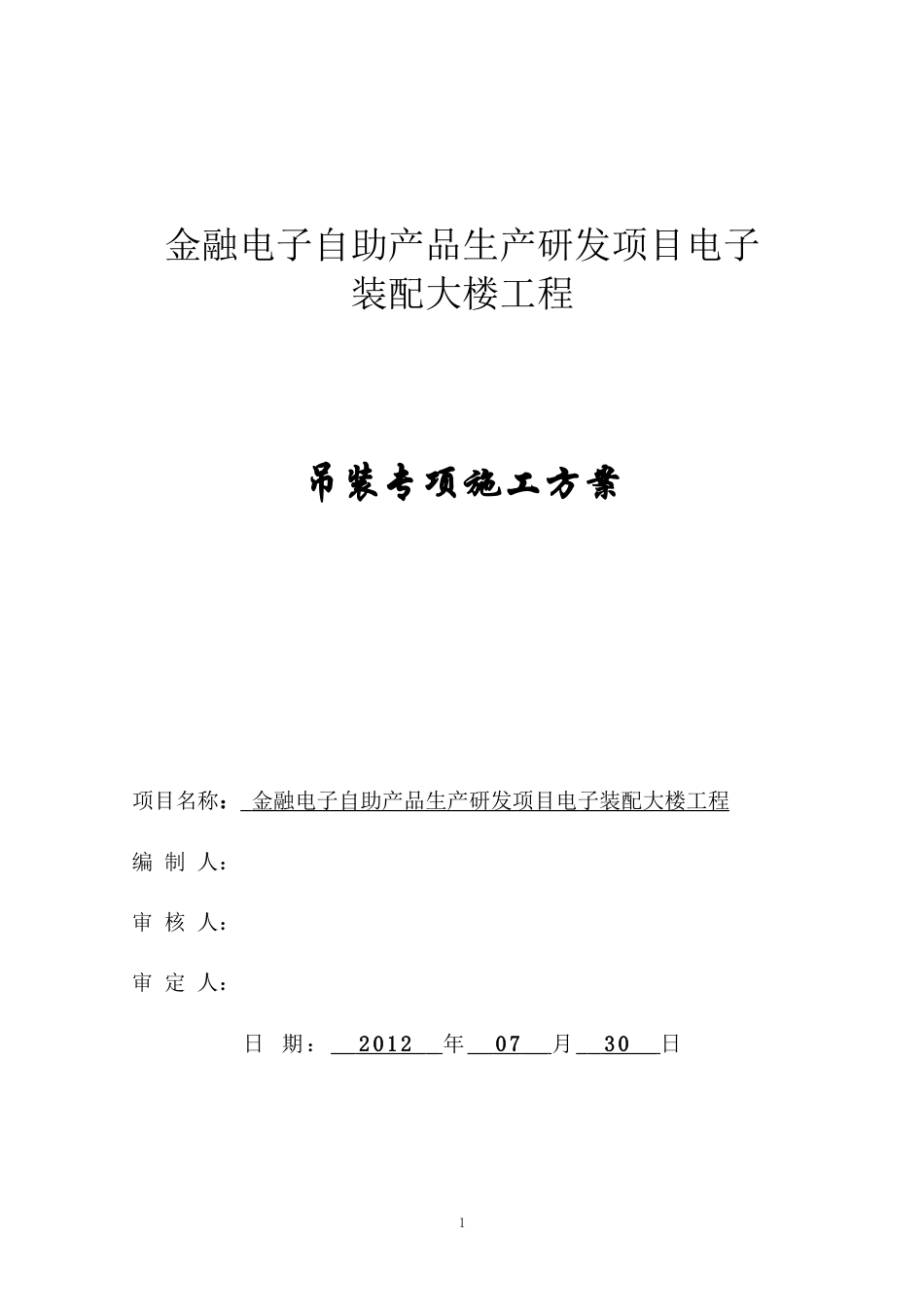

金融电子自助产品生产研发项目电子装配大楼工程吊装专项施工方案项目名称： 金融电子自助产品生产研发项目电子装配大楼工程 编 制 人： 审 核 人： 审 定 人： 日 期： 2012 年 07 月 30 日1目 录一.编制本施工组织的目的…………… …………… …… ……… …3二.编制本施工组织的规范和标准……………… ……… ……… …3三.工程概况…………………………… …… ……… ………………3四.施工人员组织、机械设备……… …………………………………4五.施工准备………………………… …………………… ……… …4六. 安装工艺流程………………………………………………… … 6七．钢柱的安装与校正…………………………………………………7八．高强度螺栓安装工艺………………………………………………10九．吊装作业中应注意的安全事项……………………………………17十. 质量控制措施…………………………………………… ………18十一. 安全保证措施……………………………………………………181一、编制本施工组织的目的为了顺利、安全、按时完成金融电子自助产品生产研发项目电子装配大楼工程的吊装工程，特编制本方案。二、编制本施工组织的规范和标准《建筑结构设计统一标准》 （GBJ68-84）《建筑结构荷载规范》 （GBJ17-88）《钢结构设计规范》 （GBJ17-88）《钢结构工程施工及验收规范》 （GB50205-95）《钢结构工程质量检验评定标准》 （GB50221-95）《建筑钢结构焊接规程》 （GBJ81-91） 《建筑施工起重吊装安全技术规范》 （GJ276-2012）三、工程概况1、工程名称及施工地点工程名称：金融电子自助产品生产研发项目电子装配大楼工程工程地点：云南省昆明市信息产业基地2、工程项目内容金融电子自助产品生产研发项目电子装配大楼工程钢柱、梁的吊装及焊接3、概述本专项方案为金融电子自助产品生产研发项目电子装配大楼工程的吊装方案。地下一层，地上 5 层，钢筋混凝土框架结构，屋面为钢结构装饰架。主体分为三部分：主楼部分、雨棚及连廊。2本工程难点：（1）施工部位高，必须保证高空作业安全。（2）构件形状不规则，钢梁大部分为弧形，必须解决安装的精度。（3）控制好焊缝质量及焊接变形。四、施工人员组织、机械设备劳动力需用计划:管理人员：2 人，后勤：1 人，安装操作人员：2 人，电工：1 人，测量员：2 人， 电焊工 8 人，起重工 2 人，信号工 2 人，合计 20 人。现场安装主要施工机具表序号机械设备规格单位数量备注1塔吊QTZ80-TC5610台22电焊机42.5KVA台43扳手10-20 寸把64气割套2五、施工准备1、技术准备 通过现场调查，了解场地、设备、人员情况，合理分配加工构件的数量，场地道路及供电情况，确定合理的吊装方案。2、准备落实现场管理班子和安装队，保证劳动力充足、技术熟练。做好各项技术安全交底工作，保证施工人员安全。专业人员需提供专业证件，施工单位需提供施工相关资质。3、现场施工条件 3一、钢构件配套供应 现场钢结构吊装是根据规定的安装流水顺序进行的，钢构件必须按照安装流水顺序的需要供应。为此，应严密制定出构件进场及吊装周、日计划，构件进场按日计划，精确到每件的编号及吊装区域。根据现场吊装进度计划，提前一周通知制作厂，使制作厂随时掌握现场安装届时所需构件的进场时间。计划变更时提前两天通知制作厂，制作厂应严格以现场吊装进度所需的构件进场计划，按时将构件运至现场指定地点。二、构件进场验收检查 钢构件进场后，按货运单检查所到构件的数量及编号是否相符，发现问题及时在回单上说明，反馈制作厂，以便更换补齐构件。按设计图纸、规范及制作厂质检报告单，对构件的质量进行验收检查，做好检查记录。为使不合格构件能在厂内及时修改，确保施工进度，也可直接进厂检查。主要检查构件外形尺寸，螺孔大小和间距、预埋件位置等。检查用计量器具和标准应事先统一。 制作超过规范误差和运输中变形的构件必须在安装前在地面修复完毕，减少高空作业。三、钢构件堆场安排、清理4 按照安装流水顺序将配套好运入现场的钢构件，利用现场的装卸机械尽...
