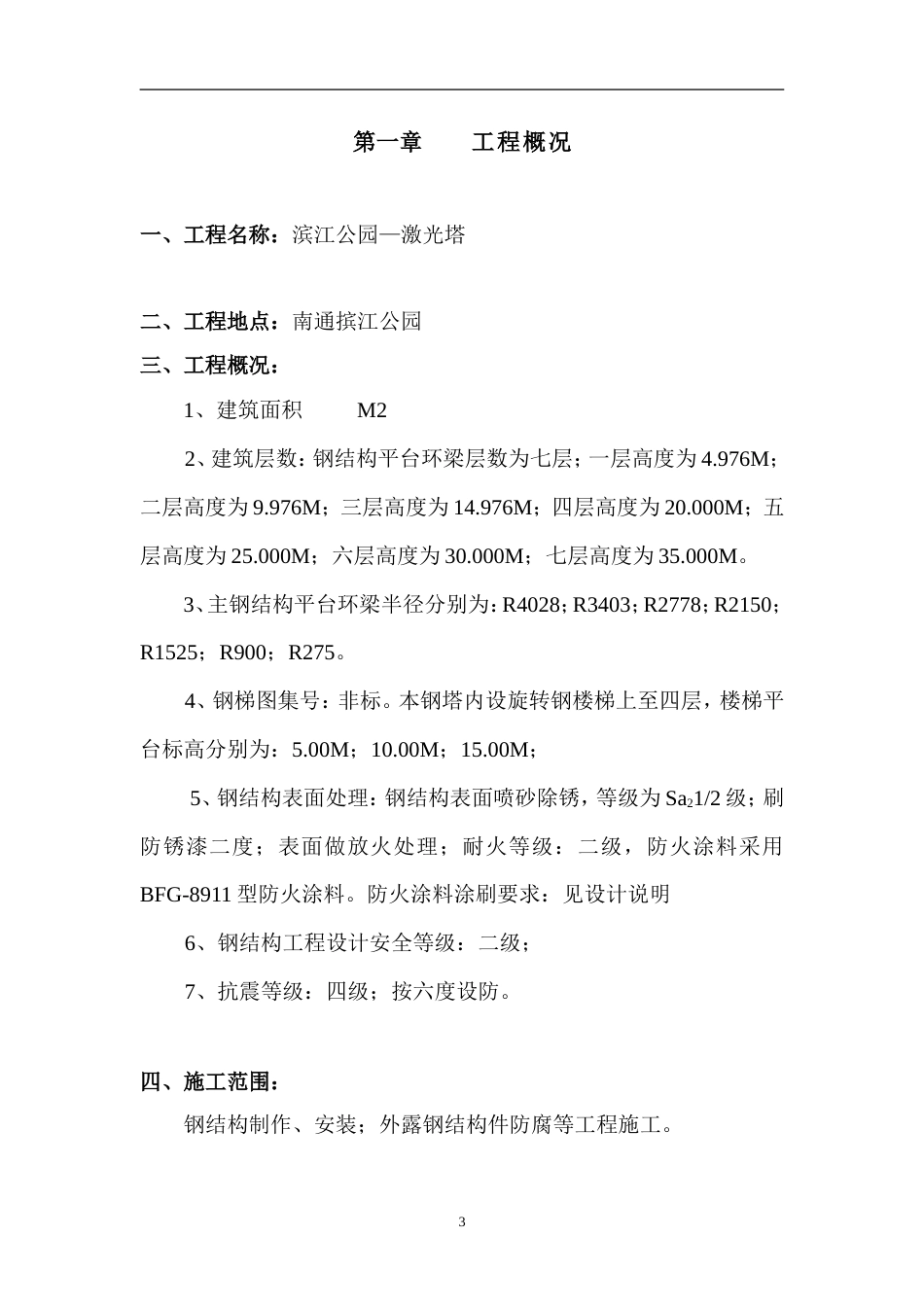

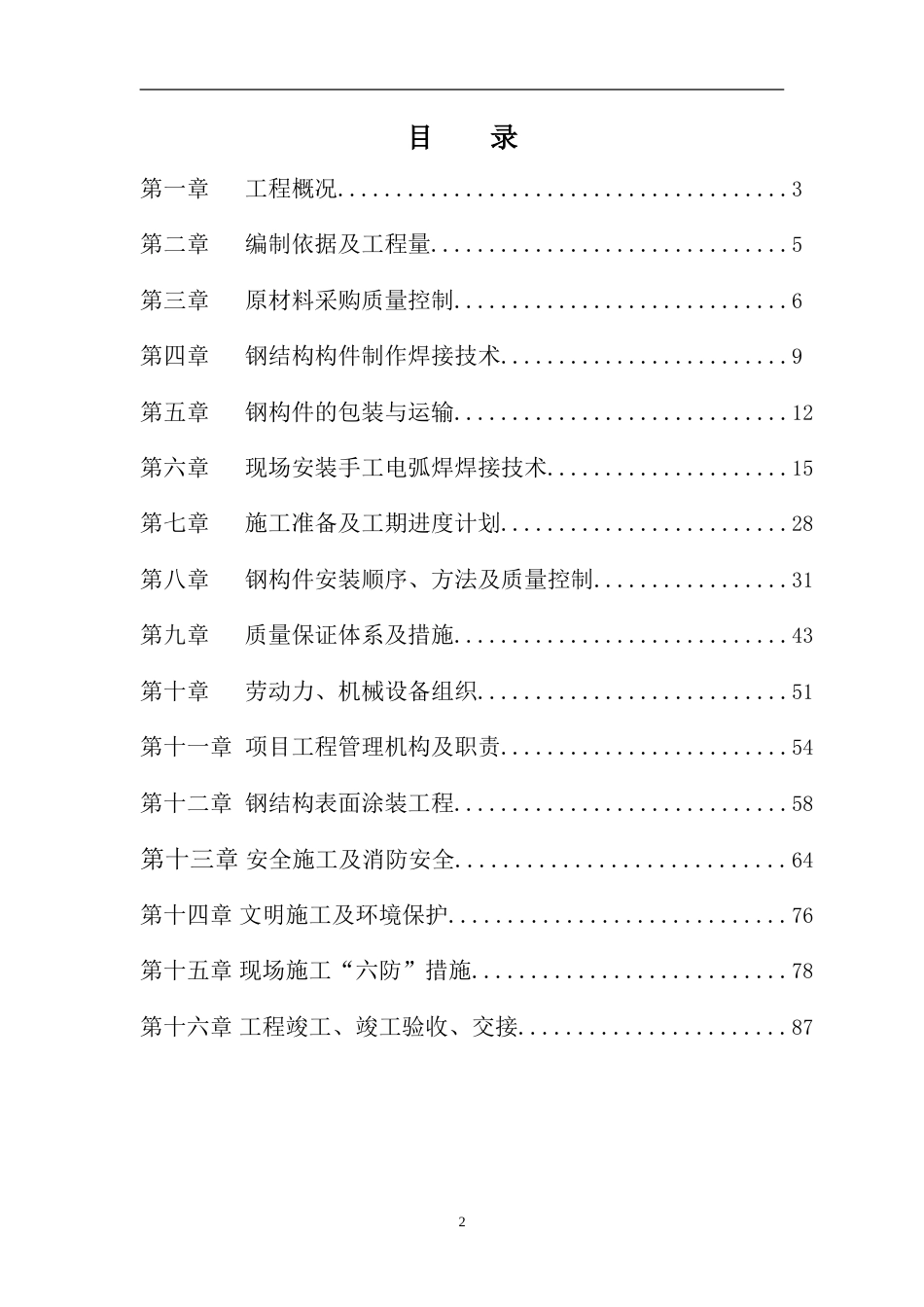

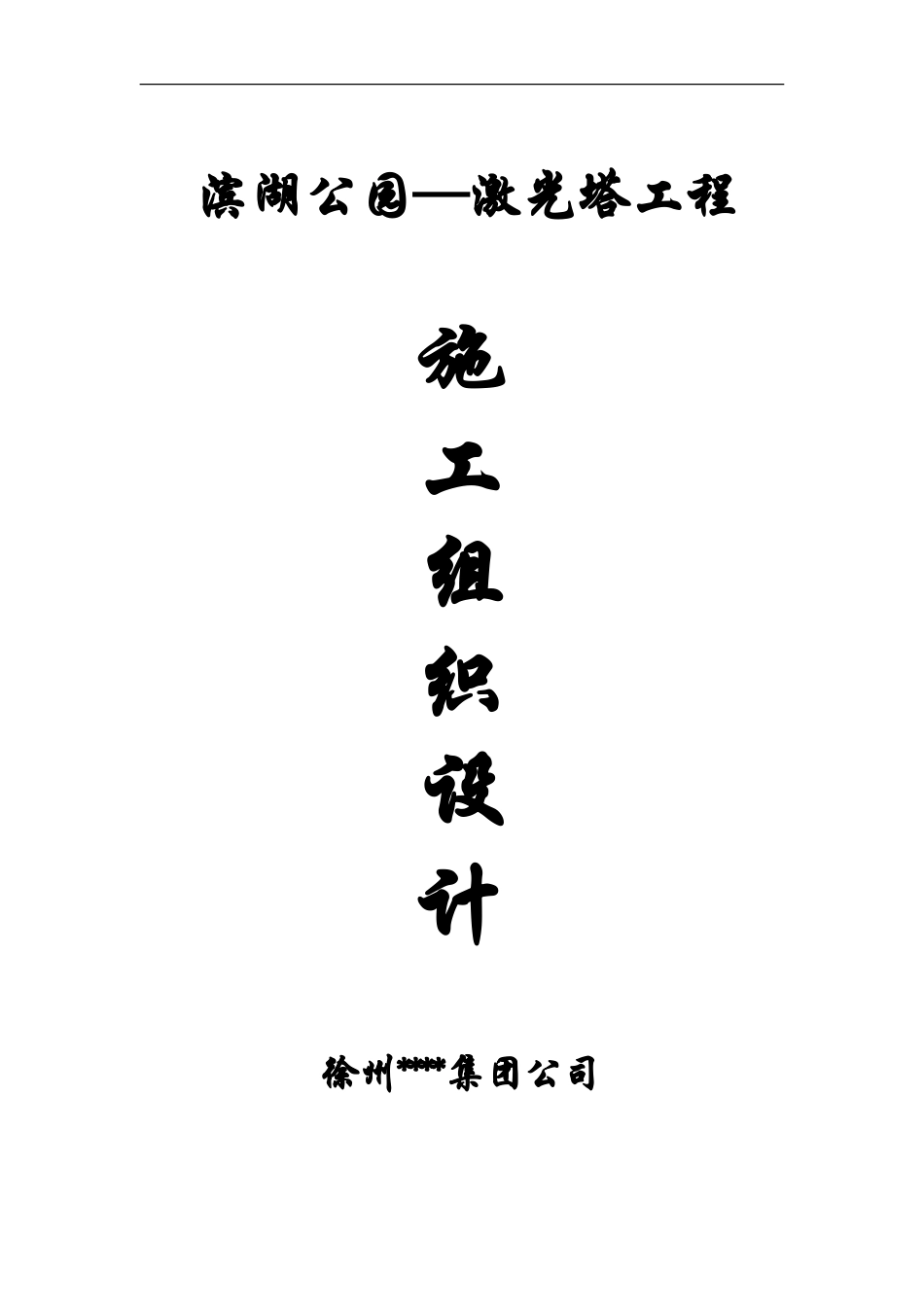

滨湖公园—激光塔工程施工组织设计徐州****集团公司目 录第一章 工程概况.......................................3第二章 编制依据及工程量...............................5第三章 原材料采购质量控制.............................6第四章 钢结构构件制作焊接技术.........................9第五章 钢构件的包装与运输.............................12第六章 现场安装手工电弧焊焊接技术.....................15第七章 施工准备及工期进度计划.........................28第八章 钢构件安装顺序、方法及质量控制.................31第九章 质量保证体系及措施.............................43第十章 劳动力、机械设备组织...........................51第十一章 项目工程管理机构及职责.........................54第十二章 钢结构表面涂装工程.............................58第十三章 安全施工及消防安全............................64第十四章 文明施工及环境保护.............................76第十五章 现场施工“六防”措施...........................78第十六章 工程竣工、竣工验收、交接.......................872第一章 工程概况一、工程名称：滨江公园—激光塔二、工程地点：南通摈江公园三、工程概况：1、建筑面积 M22、建筑层数：钢结构平台环梁层数为七层；一层高度为 4.976M；二层高度为 9.976M；三层高度为 14.976M；四层高度为 20.000M；五层高度为 25.000M；六层高度为 30.000M；七层高度为 35.000M。 3、主钢结构平台环梁半径分别为：R4028；R3403；R2778；R2150；R1525；R900；R275。4、钢梯图集号：非标。本钢塔内设旋转钢楼梯上至四层，楼梯平台标高分别为：5.00M；10.00M；15.00M； 5、钢结构表面处理：钢结构表面喷砂除锈，等级为 Sa21/2 级；刷防锈漆二度；表面做放火处理；耐火等级：二级，防火涂料采用BFG-8911 型防火涂料。防火涂料涂刷要求：见设计说明6、钢结构工程设计安全等级：二级；7、抗震等级：四级；按六度设防。四、施工范围：钢结构制作、安装；外露钢结构件防腐等工程施工。3五、荷载情况： 基本风压：0.45KN/M2基本雪压：0.25KN/M2楼面观光层活荷载：3.50 KN/㎡楼梯活荷载：3.50 KN/㎡建筑场地类别：Ⅲ类建筑安全等级：二级抗震设防烈度：6 度，组别；第一组加速度 0.15g建筑物设计基准期：主体结构 50 年六、本工程设计主要依据：（1）《建筑结构可靠度设计统一标准》（GB50068—2001） 《建筑结构荷载规范》 （GB50009—2001） 《建筑地基基础设计规范》 （GB50007—2002）《混凝土结构设计规范》 （GB50010—2002）《建筑抗震设计规范》 （GB50011—2001）《砌体结构设计规范》 （GB50003—2001）《钢结构设计规范》 （GB50017—2003）《建筑地基处理技术规范》 （JGJ 79—2002）《建筑抗震设防分类标准》 （GB50223—95）《建筑工程设计文件编制深度规定》建设部（2003 年 4 月）（2）工艺建筑公用各专业技术条件4第二章 编制依据及工程量一、编制依据1.《钢结构设计规范》（GBJ17-88）2.《冷弯薄壁型钢结构技术规范》（GBJ18-87）3.《钢结构工程施工及验收规范》（GB50205-2001）4.《钢结构工程质量检验评定标准》（GB50221-95）5.《建筑钢结构焊接规程》（JBJ81-91）6.《优质碳素结构钢技术条件》（GB699-88）7.《碳素结构钢》8.《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89）9.《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）10.《碳钢焊条》（GB5117-85）11.《结构用无缝钢管》（GBB162-87）12.《低合金焊条》（GB1591-88）13. 全套钢结构设计图纸（GB5118-85）14、有关标准图集二、工程量（见附表）5第三章 原材料质量控制一、原材料计划 钢材料供应部门根据公司技术部提供的《原材料技术要求通知单》、库内库存材料清单，制定原材料（包括辅助材料及配件）采购计划。根据工程进度计划、分批生产、加工、发货计划，制定分批采购计划。二、原材料采购 公司材料供应部门根据原材料采购（分批）计划，与供应商签定供货合同，确定供货数量、日期、...
