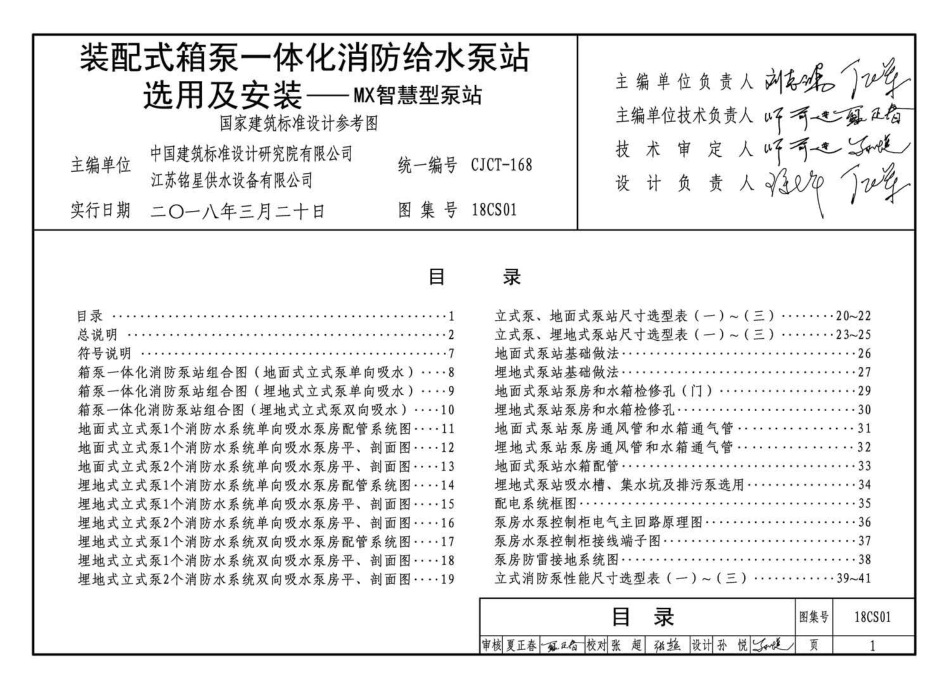

18CS01 我la式箱泵-体化消防给水泵站选用及安装-HX智慧型黠组织编制:中国建筑标准设计研究院守阁计划生版社装配式箱泵一体化消防给水泵站选用及安装 --MX智慧型泵站主编单位负责人价还ι?作主编单位技术负责人气气45如命一国家建筑标准设计参考图中国建筑标准设计研究院有限公司主编单位江苏铭星供水设备有限公司实行日期二 O一八年三月二十日统一编号CJCT-168图集号18CS01技术审定人气气也比设计负责人叫?作目录·总说明·符号说明… …目箱泵一体化消防泵站组合图(地面式立式泵单向吸水)… .8箱泵一体化消防泵站组合图(埋地式立式泵单向吸水)… .9箱泵一体化消防泵站组合图(埋地式立式泵双向吸水)… .10地面式立式泵 1 个消防水系统单向吸水泵房配管系统图·… 11地面式立式泵 1个消防水系统单向吸水泵房平、剖面图… .12地面式立式泵 2个消防水系统单向吸水泵房平、剖面图… .13埋地式立式泵 1 个消防水系统单向吸水泵房配管系统图·… 14埋地式立式泵 1个消防水系统单向吸水泵房平、剖面图… .15埋地式立式泵 2个消防水系统单向吸水泵房平、剖面图… .16埋地式立式泵 1 个消防水系统双向吸水泵房配管系统图·… 17埋地式立式泵 1个消防水系统双向吸水泵房平、剖面图… .18埋地式立式泵 2个消防水系统双向吸水泵房平、剖面图…. 19录立式泵、地面式泵站尺寸选型表(一) ~ (三)…….. 20~22 立式泵、埋地式泵站尺寸选型表(一) ~ (三)…….. 23~25 地面式泵站基础做法. . 埋地式泵站基础做法….... . 地面式泵站泵房和水箱检修孔(门)……………….. 29 埋地式泵站泵房和水箱检修孔 . ............... .... .….. 30 地面式泵站泵房通风管和水箱通气管.. . . . . .. . . . .… . 31 埋地式泵站泵房通风管和水箱通气管.. .. .. .. . . ..… .32 地面式泵站水箱配管.. ...... ....... ........ ....... .… 33 埋地式泵站吸水槽、集水坑及排污泵选用……………. 34配电系统框图..... . 泵房水泵控制柜电气主回路原理图.. . . . . .. .. .. .. .. .. .. ..36 泵房水泵控制柜接线端子图.. . 泵房防雷接地系统图.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 立式消防泵性能尺寸选型表(一) ~ (三)………… 39~41| 目录|叫 m|审核| 夏正春 |现乱旷|校对|张超 | 秘主主|设计|孙忧|如GI页 I 1 总说明1 概述1. 1 在新建、扩建和改建的建设工程项目中，为指导从事消防给水工程工作人员在系统设计、设备选型、施工安装、工程验收等方面有效正确地选用箱泵一体化消防给水泵站，编制本图集 .1. 2 本图集依据江苏铭星供水设备有限公司生产的装配式箱泵一体化智慧型消防给水泵站在设计、施工中的应用技术而编制。该产品全日 24h处于准工作状态，智慧型全自动控制模式，无人值守。接到火灾报警信号后能及时启泵，并发出声光报警，同时向消防控制室反馈信号，采用无线传输技术向泵站管理人员终端发出信息 . 平时按设定的时间问隔完成对泵站设备性能和功能的巡检 . 该产品的特点是设备集成、搭配灵活、适应性强、经济合理、施工便捷、安全可靠。1. 3 产品组成一体化消防给水泵站由消防水箱和消防泵房两部分组成。布置型式有水泵单向吸水式一箱一泵房型布置和水泵双向吸水式两箱中间泵房型布置 . 消防水箱配有进水管、溢流水管、水泵吸水槽泄水管等，消防泵房内设置有消防水泵、控制拒、连接管道和控制问门、本位计、压力和流量测试仪表等。2 编制依据《建筑给水排水设计规范>>GB 50015-2003 (2009 年版)《建筑设计防火规范))GB 50016-2014 《消防给水及消火栓系统技术规范>>GB 50974-2014 《自动喷水灭火系统设计规范>>GB 50084-2017 《水喷雾灭火系统技术规范>>GB 50219-2014 《固定消防炮灭火系统设计规范>>GB 50338-200 3 《泡沫灭火系统设计规范>>GB 50151-2010 《自动喷水灭火系统施工及验收规范>>GB 50261-2017 《固定消防炮灭火系统施工与验收规范))GB 50498-2009 《泡沫灭火系...
