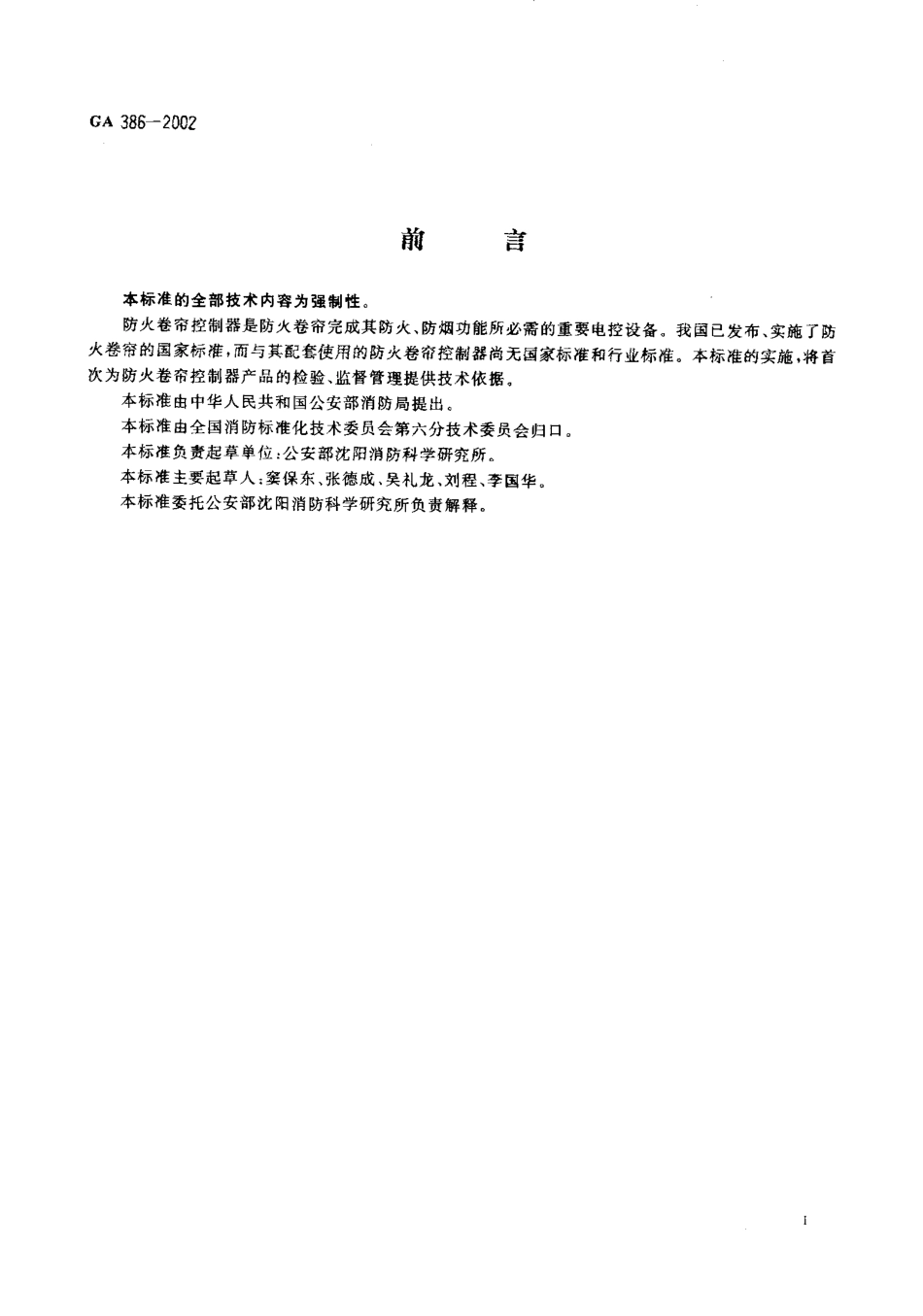

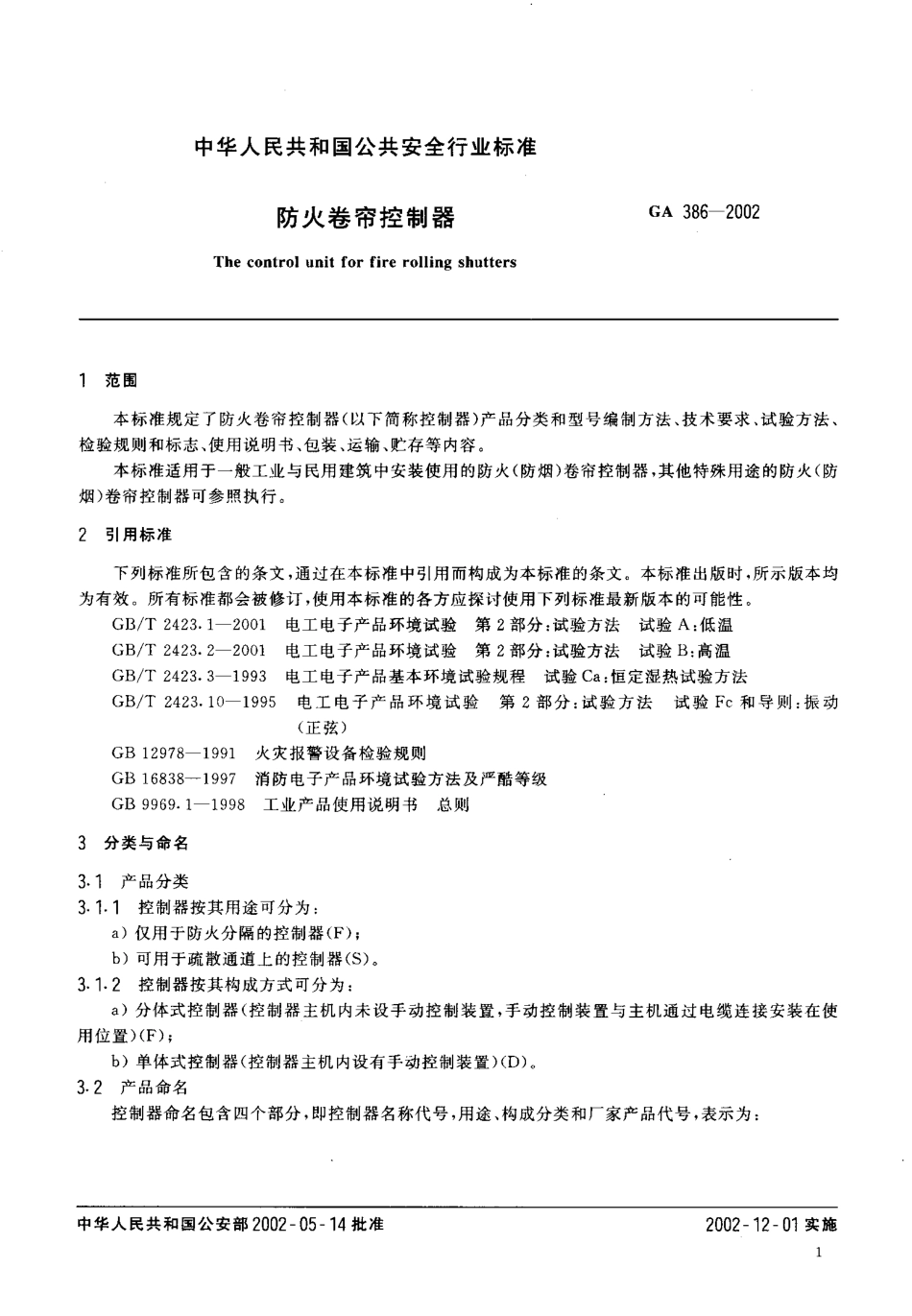

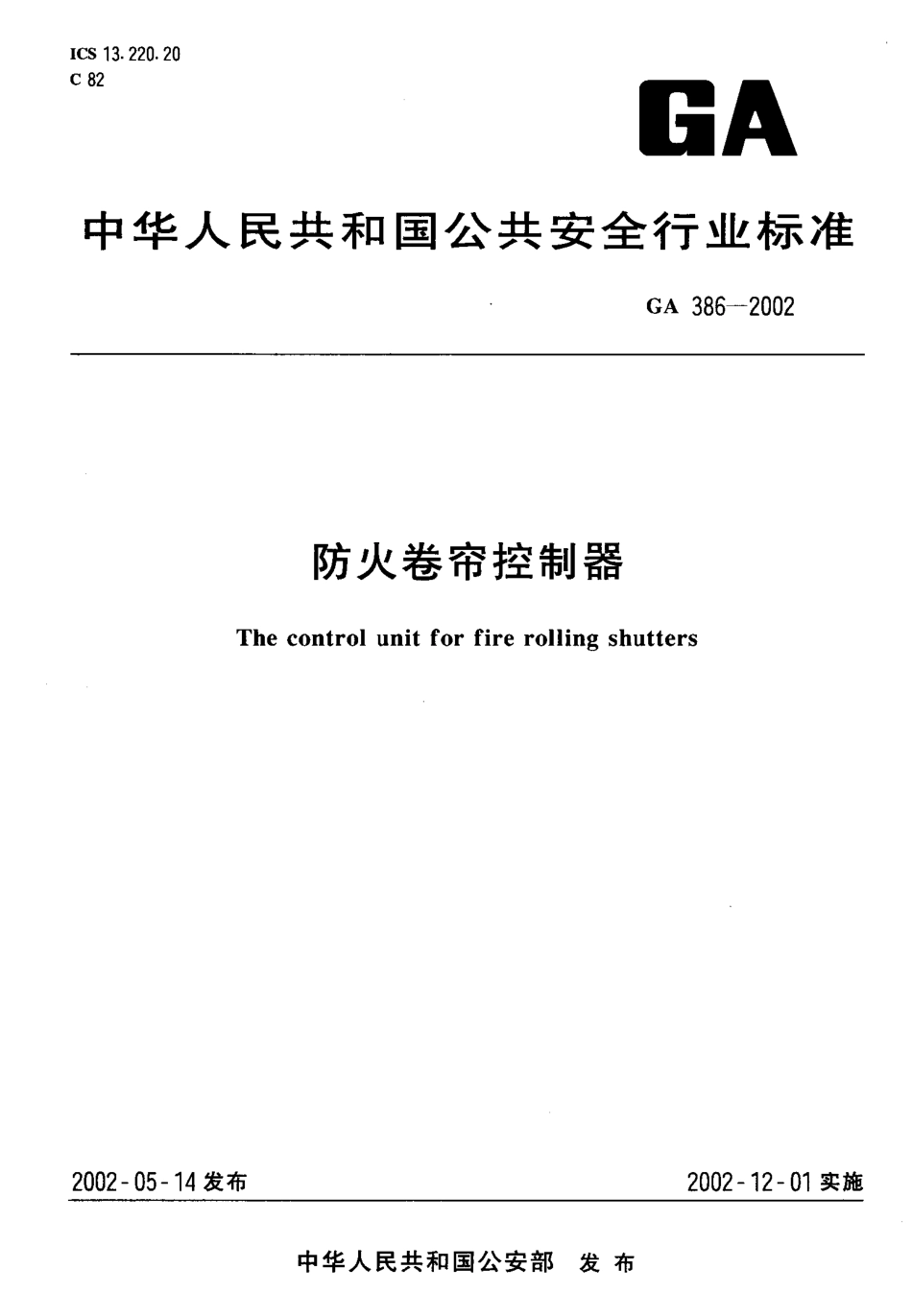

ICSC 8213. 220. 20r中华 人 民共 和 国公 共 安全 行 业 标 准GA 386- 2002防火卷帘控制器The control unit f or f ire rolling shutters2002 一05门 4 发布2002 一12 一01 实施中华人民共和国公安部发 布GA 386-2002前言 本标准的全部技术内容为强制性。 防火卷帘控制器是防火卷帘完成其防火、防烟功能所必需的重要电控设备。我国已发布、实施了防火卷帘的国家标准，而与其配套使用的防火卷帘控制器尚无国家标准和行业标准。本标准的实施，将首次为防火卷帘控制器产品的检验、监督管理提供技术依据。 本标准由中华人民共和国公安部消防局提出。 本标准由全国消防标准化技术委员会第六分技术委员会归口。 本标准负责起草单位:公安部沈阳消防科学研究所。 本标准主要起草人;窦保东、张德成、吴礼龙、刘程、李国华。 本标准委托公安部沈阳消防科学研究所负责解释。中华人民共和国公共安全行业标准防火 卷帘 控 制器GA 386-2002The control unit for fire rolling shutters范 围 本标准规定了防火卷帘控制器(以下简称控制器)产品分类和型号编制方法、技术要求、试验方法、检验规则和标志、使用说明书、包装、运输、贮存等内容。 本标准适用于一般工业与民用建筑中安装使用的防火( 防烟)卷帘控制器，其他特殊用途的防火(防烟 ) 卷 帘 控 制 器 可 参 照 执 行 。2引 用 标 准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 2423.1- 2001电工电子产品环境试验 第2部分:试验方法 试验A:低温 GB/T 2423.2- 2001电工电子产品环境试验 第2部分:试验方法 试验B 高温 GB/ T 2423.3- 1993电工电子产品基本环境试验规程试验 Ca :恒定湿热试验方法 GB/T 2423. 10- 1995电工电子产品环境试验第 2 部分:试验方法试验 Fe 和导则:振动 ( 正 弦 ) GB 12978- 1991火灾报警设备检验规则 GB 16838- 1997消防电子产品环境试验方法及严酷等级 GB 9969. 1- 1998工业产品使用说明书总则分 类 与 命 名3 1产品分类3. 1. 1控制器按其用途可分为: a) 仅用于防火分隔的控制器(F) ; b) 可用于疏散通道上的控制器(S) ,3门. 2控制器按其构成方式可分为: a) 分体式控制器( 控制器主机内未设手动控制装置，手动控制装置与主机通过电缆连接安装在使用位置) (F); b) 单体式控制器(控制器主机内设有手动控制装置)(D) o3.2产品命名 控制器命名包含四个部分，即控制器名称代号，用途、构成分类和厂家产品代号，表示为:中 华 人 民共 和 国公 安 部 2002- 05- 14 批 准2002门 2 一01 实 施GA 386-2002厂家产品代号构成方式代号用途分类代号一控 制 器 代 号 厂家产品代号为四到六位，前两位或三位使用厂家名称中具有代表性的汉字拼音字头或英文字母，其 后 用 三 位 或 四 位 阿 拉 伯 数 字 表 示 产 品 系 列 号 。4技 术 要 求4. 1整 机 性 能4.1门组成 控制器由控制器主机(包括外设的手动控制装置)和速放控制装置构成。4. 1 . 2基 本 功 能4.1.2门能为与其相连且要求其供电的部件供电。4.1.2.2能通过手动控制装置控制防火卷帘执行上升、停止、下降动作，接收防火卷帘限位器的反馈信号、控制防火卷帘执行相应动作，并发出卷帘动作声、光指示信号4.1.2. 3连接由一只点型感烟火灾探测器和一只点型感温火灾探测器组成的火灾探测器组的控制器应能接收其火灾报警信号，控制防火卷帘完成相应动作，并发出防火卷帘动作声、光指示信号。 a) 可用于疏散通道上的控制器应满足下述要求 : 1) 与其相关的火灾探测器组的感烟火灾探测器动作后，输出控制防火卷帘下降至中限位(距地 或楼面 1. 8 m士0. 1 m)的控制信号; 2) 与其相关的火灾探测器组的感温火灾探测器动作后，输出控制防火卷帘下降到下限位的控 制 信 号 。 b) 用于防火分隔的控制器在与其相关的火灾探测器组动作后，.
