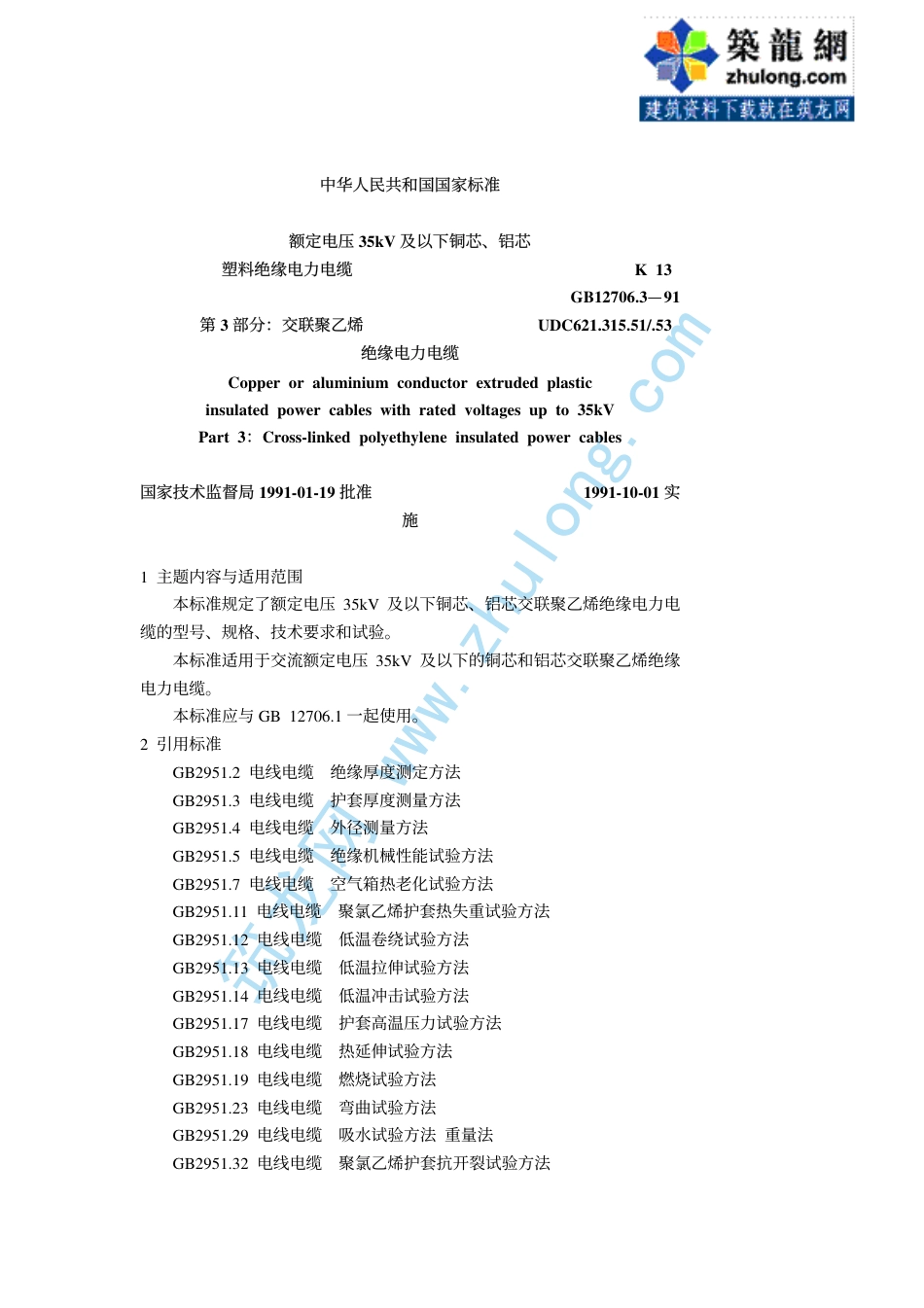

筑龙网 zhulong.com 中华人民共和国国家标准 额定电压 35kV 及以下铜芯、铝芯 塑料绝缘电力电缆 K 13 GB12706.3—91 第 3 部分：交联聚乙烯 UDC621.315.51/.53 绝缘电力电缆 Copper or aluminium conductor extruded plastic insulated power cables with rated voltages up to 35kV Part 3：Cross-linked polyethylene insulated power cables 国家技术监督局 1991-01-19 批准 1991-10-01 实施 1 主题内容与适用范围 本标准规定了额定电压 35kV 及以下铜芯、铝芯交联聚乙烯绝缘电力电缆的型号、规格、技术要求和试验。 本标准适用于交流额定电压 35kV 及以下的铜芯和铝芯交联聚乙烯绝缘电力电缆。 本标准应与 GB 12706.1 一起使用。 2 引用标准 GB2951.2 电线电缆 绝缘厚度测定方法 GB2951.3 电线电缆 护套厚度测量方法 GB2951.4 电线电缆 外径测量方法 GB2951.5 电线电缆 绝缘机械性能试验方法 GB2951.7 电线电缆 空气箱热老化试验方法 GB2951.11 电线电缆 聚氯乙烯护套热失重试验方法 GB2951.12 电线电缆 低温卷绕试验方法 GB2951.13 电线电缆 低温拉伸试验方法 GB2951.14 电线电缆 低温冲击试验方法 GB2951.17 电线电缆 护套高温压力试验方法 GB2951.18 电线电缆 热延伸试验方法 GB2951.19 电线电缆 燃烧试验方法 GB2951.23 电线电缆 弯曲试验方法 GB2951.29 电线电缆 吸水试验方法 重量法 GB2951.32 电线电缆 聚氯乙烯护套抗开裂试验方法 筑龙网 zhulong.com GB2951.33 电线电缆 收缩试验方法 GB2951.38 电线电缆 白蚁试验方法 GB2952.1 电缆外护套 第一部分：总则 GB2952.2 电缆外护套 第二部分：金属套电缆通用外护套 GB2952.3 电缆外护套 第三部分：非金属套电缆通用外护套 GB2952.4 电缆外护套 第四部分：铅套充油电缆特种外护套 GB3048.4 电线电缆 导电线芯直流电阻试验方法 GB3048.5 电线电缆 绝缘电阻试验方法 检流计比较法 GB3048.6 电线电缆 绝缘电阻试验方法 电压电流法 GB3048.8 电线电缆 交流电压试验方法 GB3048.11 电线电缆 介质损失角正切试验方法 GB3048.12 电线电缆 局部放电试验方法 GB4909.2 裸电线试验方法 尺寸测量 GB6995.3 电线电缆识别标志 第三部分：电线电缆识别标志 GB12706.1 额定电压 35kV 及以下铜芯、铝芯塑料绝缘电力电缆 第 1 部分：一般规定 3 使用特性 3.1 电缆导体的最高额定温度为 90℃。 3.2 短路时(最长持续时间不超过 5s)电缆导体的最高温度不超过 250℃。 4 型号 电缆的型号如表 1。 表 1 型 号 铜芯 铝芯 名 称 YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJY YJLY 交联聚乙烯绝缘聚乙烯护套电力电缆 YJV22 YJLV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 YJV23 YJLV23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 YJV32 YJLV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 YJV33 YJLV33 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆 YJV42 YJLV42 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 YJV43 YJLV43 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆 5 规格 电缆的规格如表 2。 表 2 型 号 芯额 定 电 压，kV 筑龙网 zhulong.com0.6/1 1.8/3 3.6/6，6/66/10，8.7/10 8.7/15～12/20 18/20～26/35 数标 称 截 面，mm2 YJV YJLV YJY YJLY YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43 11)1.5～800 2.5～1000 10～1000 10～1000 10～1000 10～1000 10～80010～1000 10～1000 10～1000 10～1000 10～1000 25～120025～120025～120025～120025～120025～120025～120025～120025～120025～120025～120025～120035～1200 35～1200 35～1200 35～1200 35～1200 35～1200 50～120050～120050～120050～120050～120050～1200 YJV YJLV YJY YJLV YJV22 YJLV22 YJV23 YJLV23 YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV.
