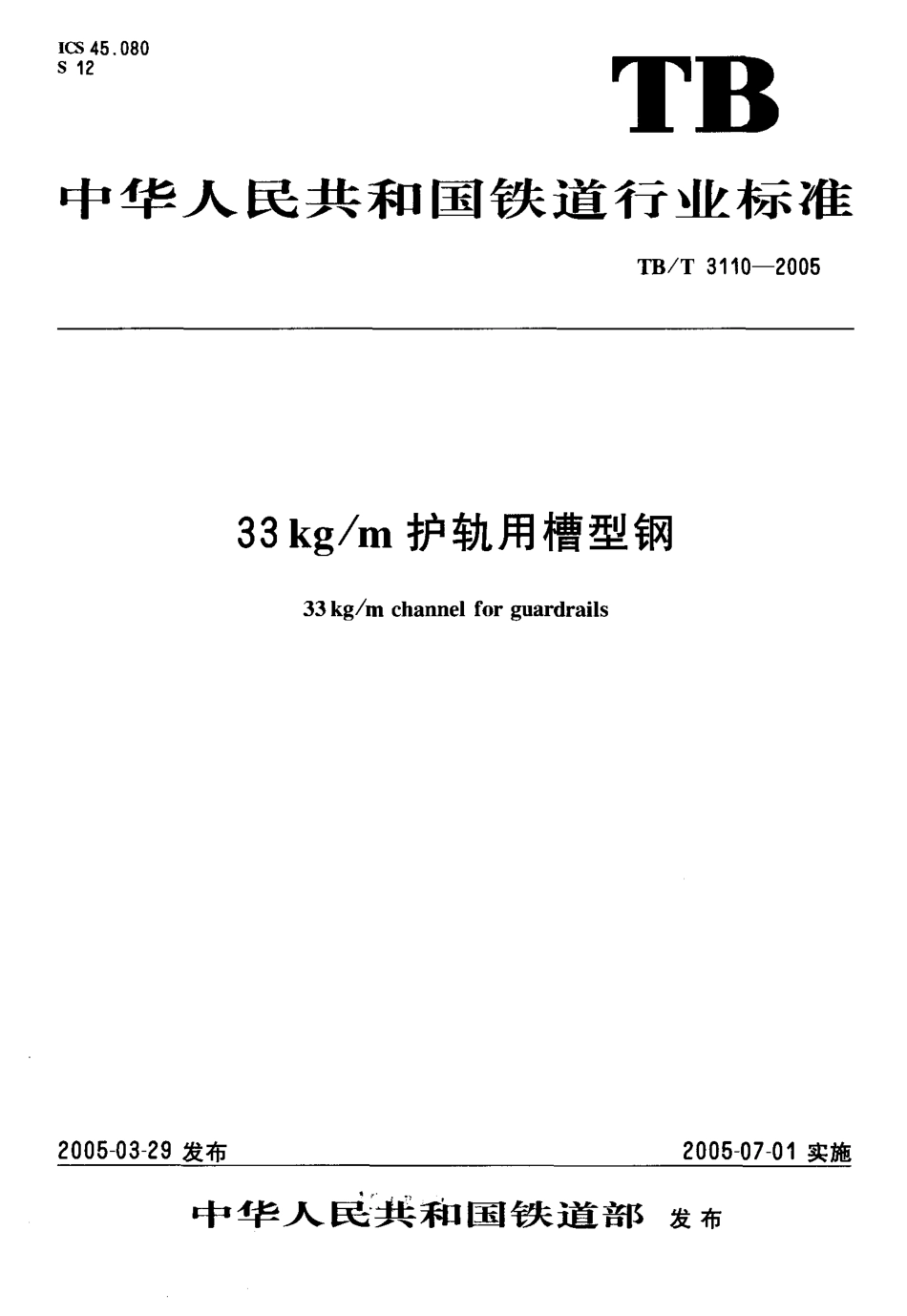

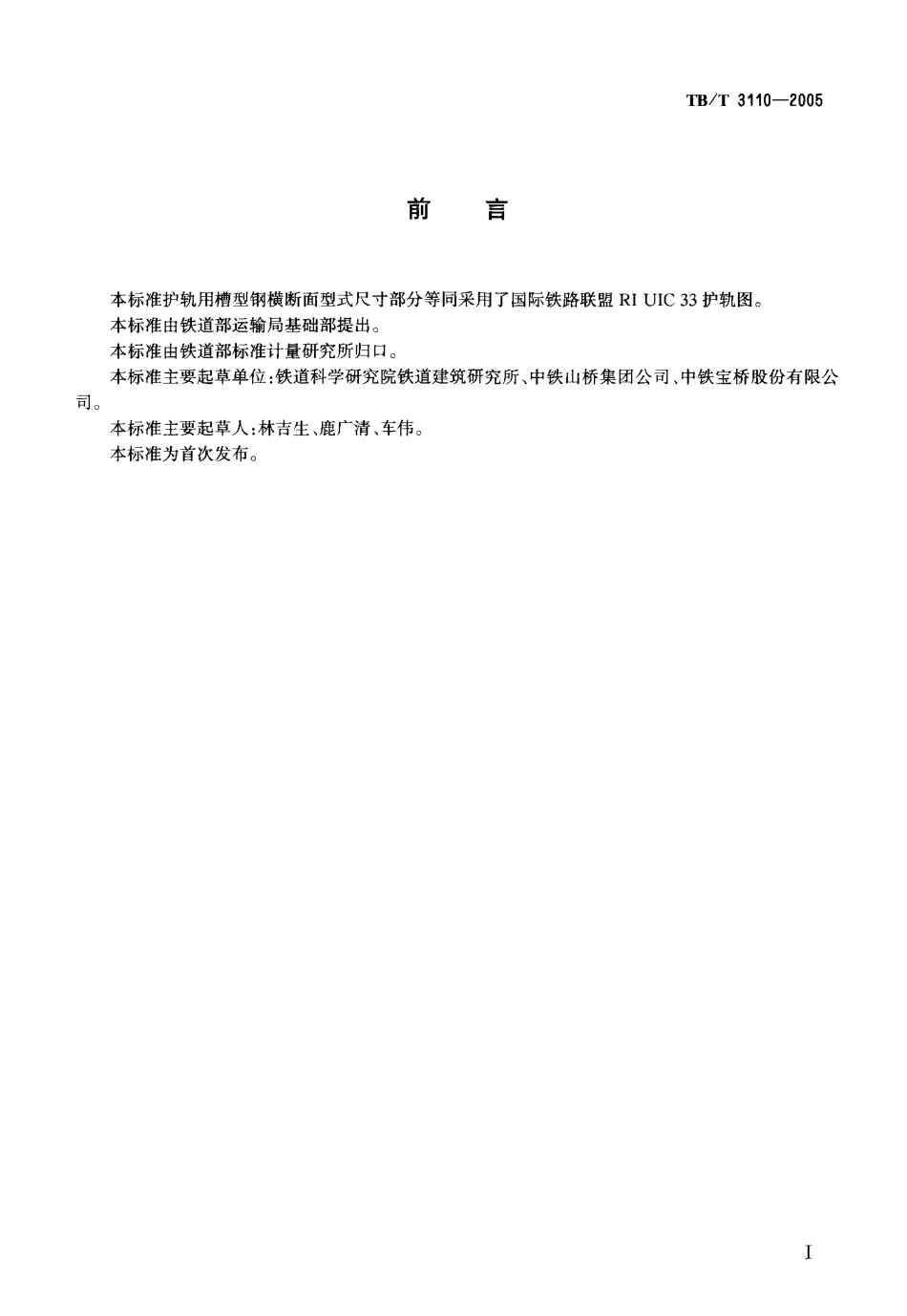

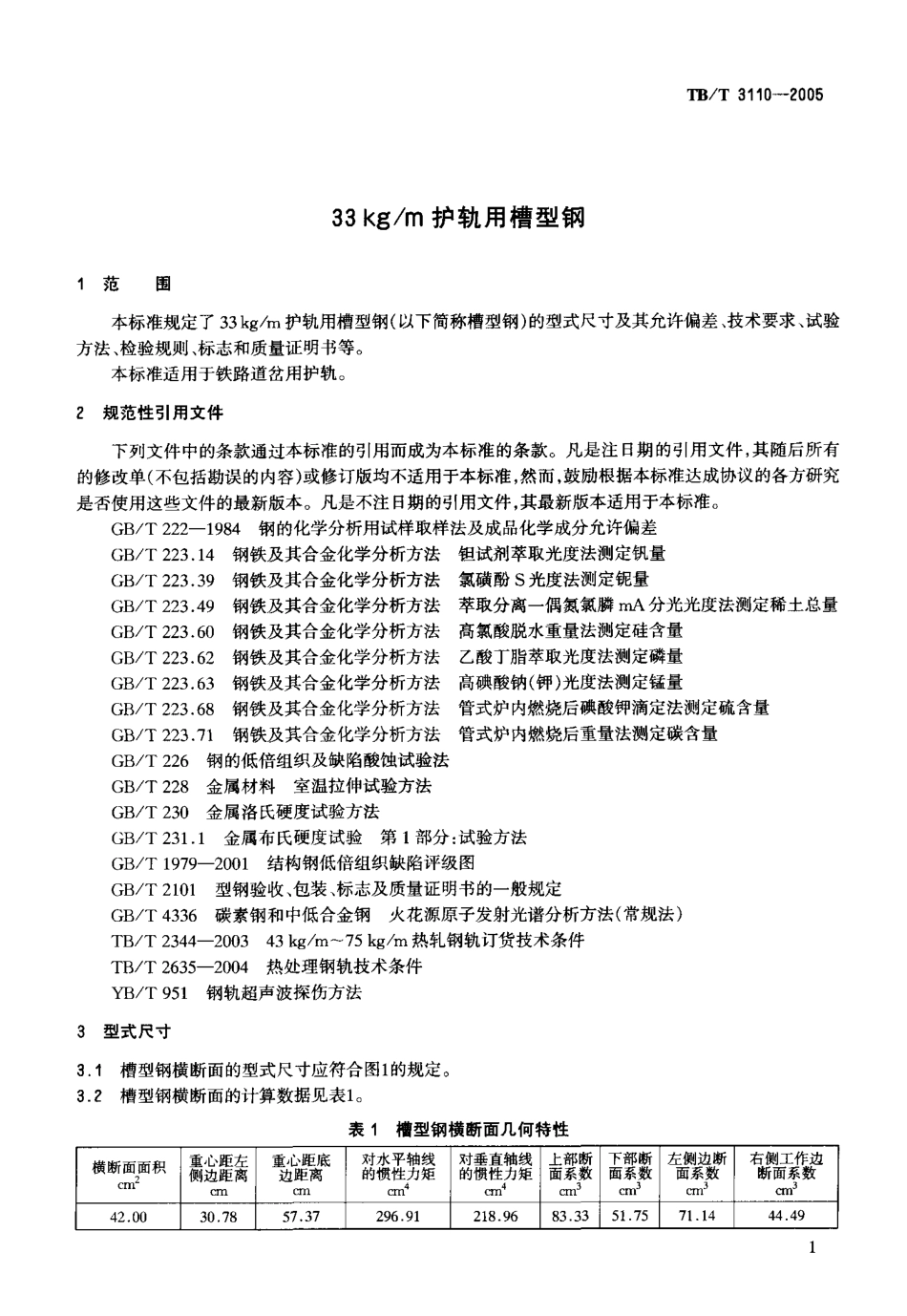

ICS 45 .0 80S 1 2T B中 华 人 民 共 和 国 铁 道 行 业 标 准TB / T 31 10-200533 kg/m护轨用槽型钢33 kg/m channel for guardrails2005-03-29 发布2005-07-01 实施中华 人 民共 和 国铁 道 部发 布TB / T 3110-2005月U吕本标准护轨用槽型钢横断面型式尺寸部分等同采用了国际铁路联盟RI UIC 33护轨图。本标准由铁道部运输局基础部提出。本标准由铁道部标准计量研究所归口。本标准主要起草单位:铁道科学研究院铁道建筑研究所、中铁山桥集团公司、中铁宝桥股份有限公本标准主要起草人:林吉生、鹿广清、车伟本标准为首次发布。TB / T 3 110-20 0533 kg/m护轨用槽型钢， 范围 本标准规定了33 kg/m护轨用槽型钢(以下简称槽型钢)的型式尺寸及其允许偏差、技术要求、试验方法、检验规则、标志和质量证明书等。 本标准适用于铁路道岔用护轨。2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 222- 1984钢的化学分析用试样取样法及成品化学成分允许偏差 GB/T 223.14钢铁及其合金化学分析方法 担试剂萃取光度法测定钒量 GB/ T 223.39 钢铁及其合金化学分析方法 氯磺酚S 光度法测定钥量 GB/ T 223.49钢铁及其合金化学分析方法萃取分离一偶氮氯麟 mA分光光度法测定稀土总量 GB/T 223.60钢铁及其合金化学分析方法 高氯酸脱水重量法测定硅含量 GB/T 223.62钢铁及其合金化学分析方法 乙酸丁脂萃取光度法测定磷量 GB/T 223.63钢铁及其合金化学分析方法 高碘酸钠(钾)光度法测定锰量 GB/T 223.68钢铁及其合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T 223.71 钢铁及其合金化学分析方法 管式炉内燃烧后重量法测定碳含量 GB/T 226钢的低倍组织及缺陷酸蚀试验法 GB/T 228金属材料 室温拉伸试验方法 GB/ T 230金属洛氏硬度试验方法 GB/T 231 .1金属布氏硬度试验 第1 部分:试验方法 GB/T 1979- 2001 结构钢低倍组织缺陷评级图 ‘日/T 2101 型钢验收、包装、标志及质量证明书的一般规定 GB/ T 4336碳素钢和中低合金钢 火花源原子发射光谱分析方法(常规法) TB/T 2344- 2003 43 kg/m- 75 kg/m热轧钢轨订货技术条件 TB/T 2635- 2004热处理钢轨技术条件 YB/T 951钢轨超声波探伤方法型 式 尺 寸3.1 槽型钢横断面的型式尺寸应符合图1的规定。3.2槽型钢横断面的计算数据见表la 表 1槽型钢横断面几何特性横断面面积 cmZ重 心 距 左重心距底边距离 C了 11对水平轴线的惯性力矩 QI14对垂直轴线的惯性力矩 07714上部断嘿下部断嘿左侧边断面系数 07713右侧工作边断面系数 Ctll3侧 边距离 Cfl l4 2. 0030 .785 7. 372 9 6 . 9 12 18 . 9 683 .335 1 . 7 57 1 . 1 44 4 . 4 9TB / T 3 1 10-20 05单位 为毫米一卜今一序 歹~ ~ . . ~ ~ ~ ~ ~ ~ ~~ ~ -一\一 一 一x中和轴一!， 一一万洲}‘重。口气洲一{「「 厂-一 -一 -一-卜标志145{ ;~ ~ ，~I 一一常一一! \}2 0 一 一[ 0 ’一 4 图 1 33 kg/m 护轨用槽型钢断面3.3槽型钢的理论质量及金属分配见表2 0 表 2槽型钢理论质t 及金属分配理论质 量 kg/m槽 型钢的金属分配 %头部腰部底部3 2 . 8 96 7 . 6 11 9 . 0 31 3 . 3 6槽型钢的理论质量按钢的密度为7.83 g/ 7173计算。3.4槽型钢的外形尺寸允许偏差应符合表3的规定。 表3槽型钢外形尺寸允许偏差单位为毫米项目对应尺寸允许偏 差槽 型钢顶部 宽度8 0士 1 . 0槽 型钢高度9 3士 1 . 0槽型钢底部宽度4 0士 1 . 0槽型钢腰部厚度2 0士0 . 7 5槽 型钢 头部厚度3 3士 0 . 5槽型钢底部厚 度1 2士 0 . 5均匀弯 曲簇全长的 1/1000全长扭曲镇全长 的 5/10000T B /T 31 10-2005槽型钢.
