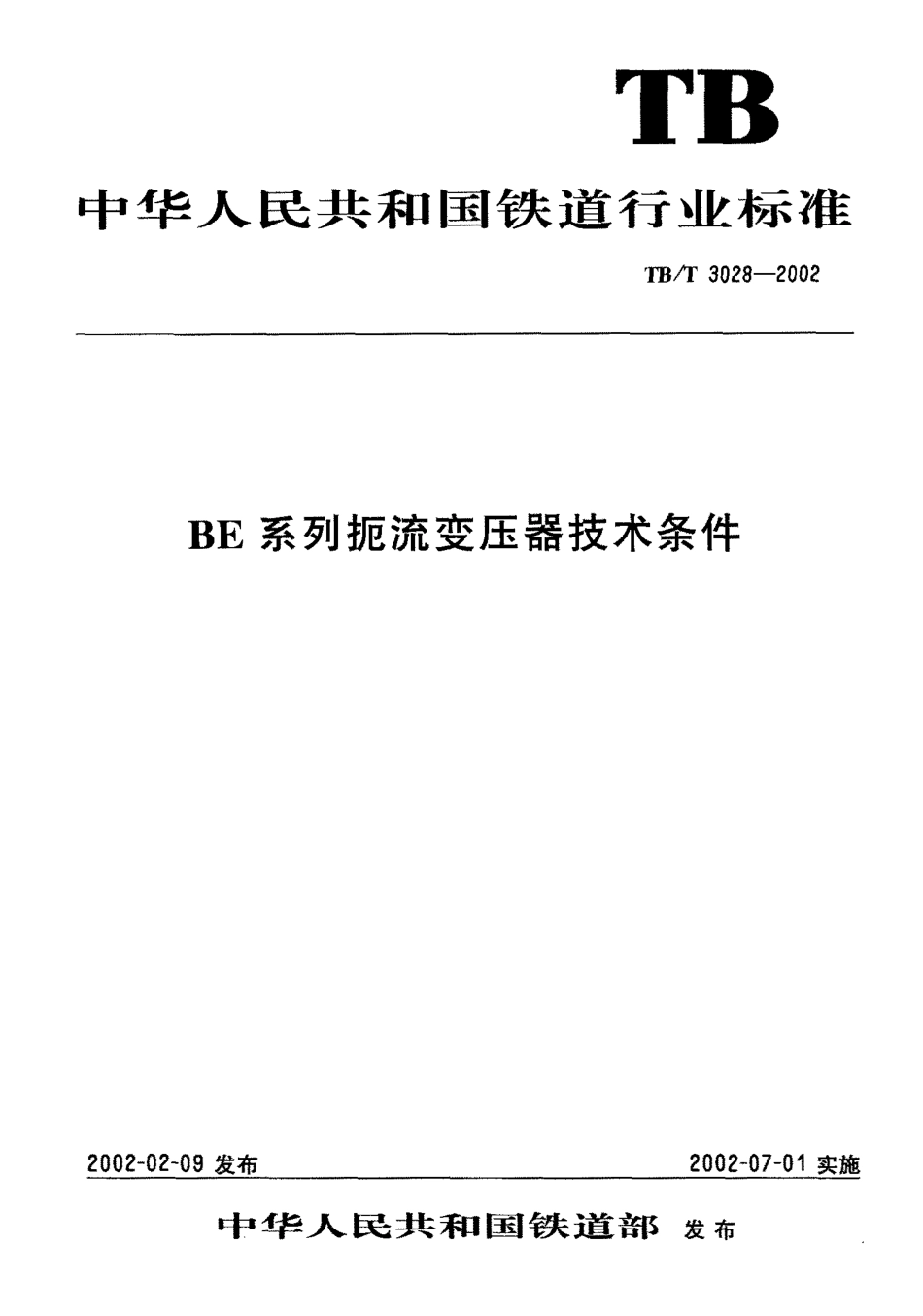

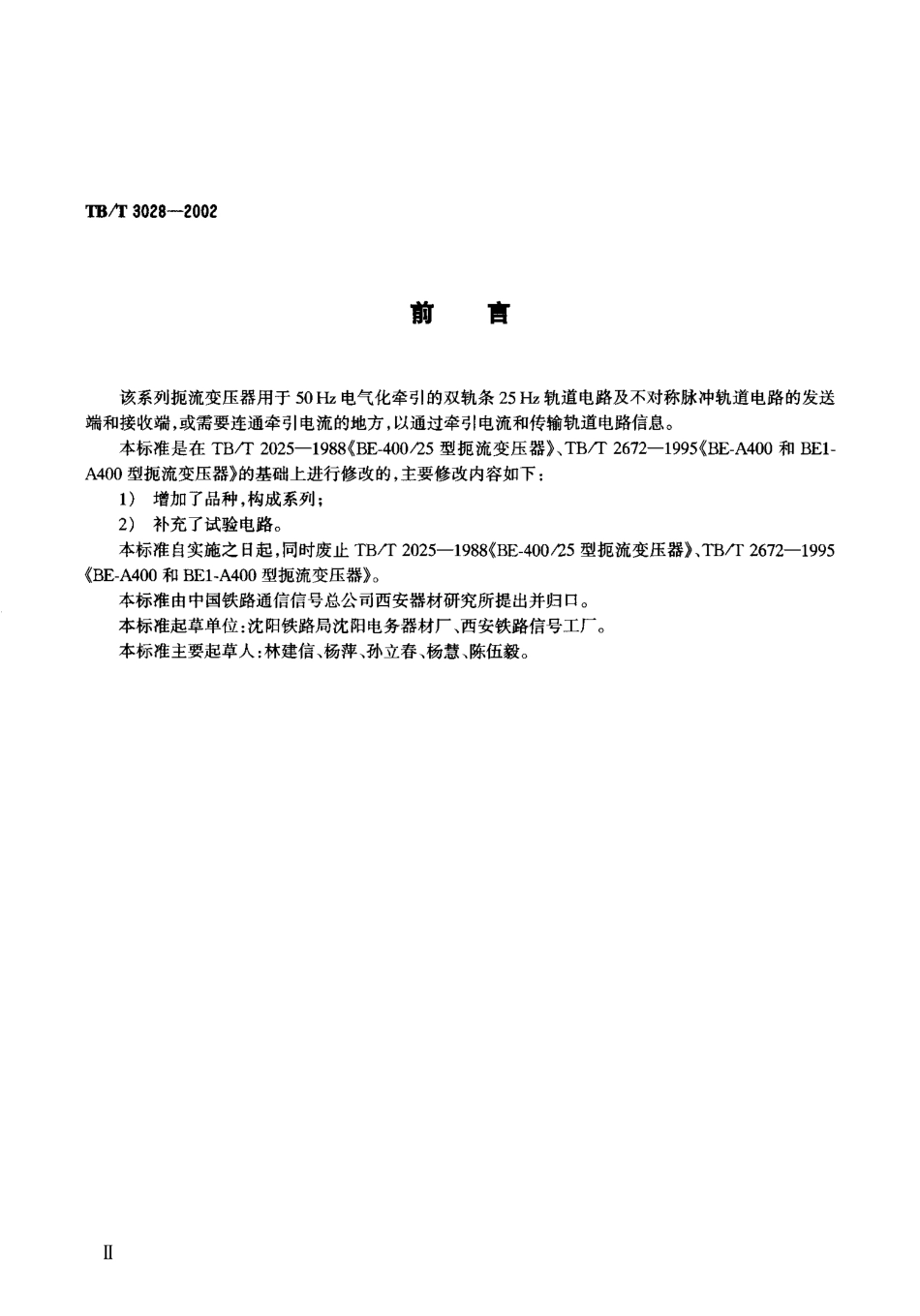

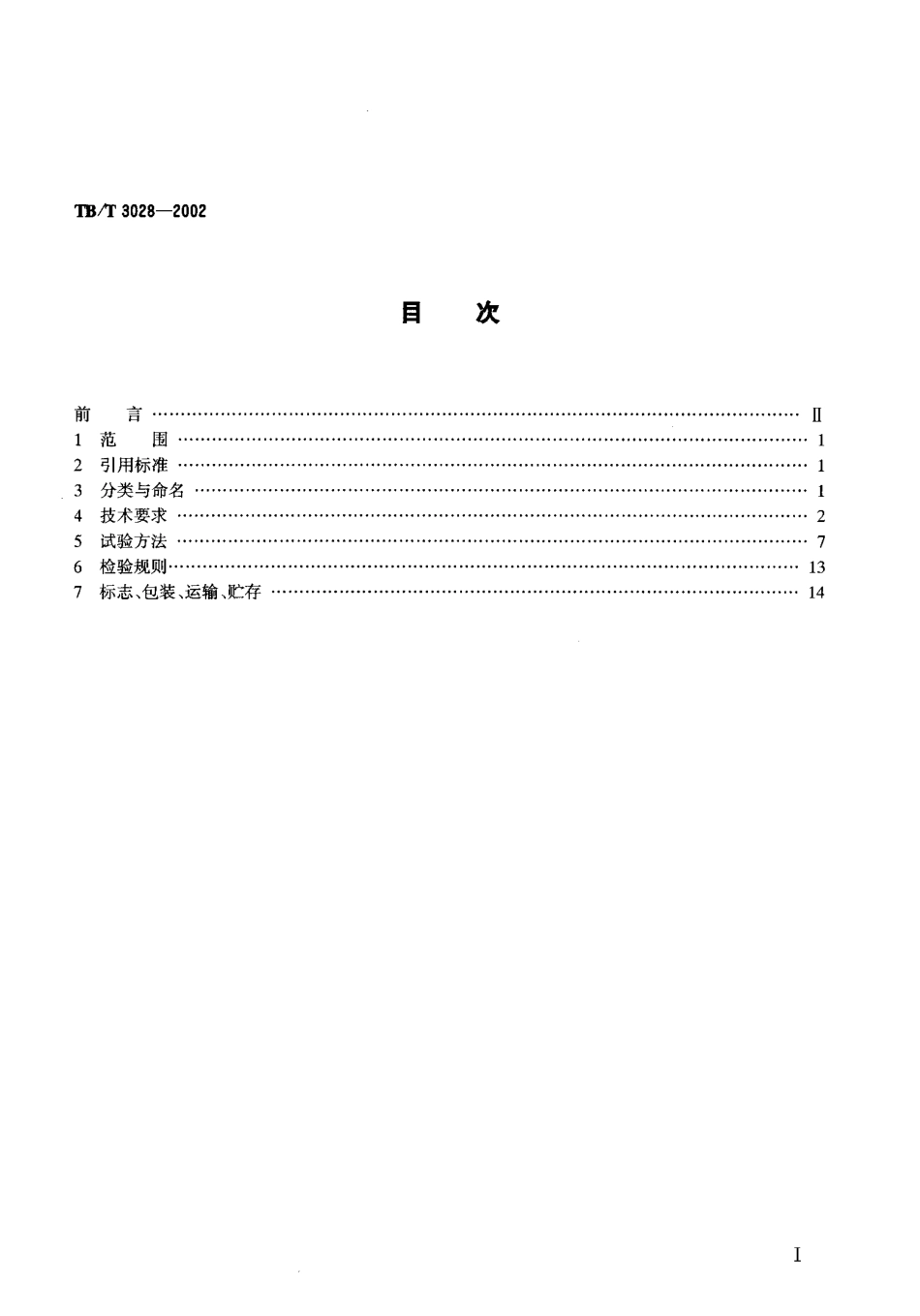

T B中 华 人 民 共 和 国 铁 道 行 业 标 准'IB / T 3028-2002BE 系列扼流变压器技术条件2002-02-08 发布2002-07-01 实施中 华 A 民 共 和 国 铁 道 部发布TB 理 3028-2002目次一自 围··· ··· ··· ··· ··· 一引 用 标 准分 类 与 命 名，·，⋯技 术要 求· ··· ··· ··· ··· ··⋯ ⋯﹁产八，月峥 11试验方法 ·········⋯⋯检验规则············一标 志 、包 装 、运 输 、贮 存~气厂011TB 沈 3028-2002前官 该系列扼流变压器用于 50 Hz 电气化牵引的双轨条 25 Hz 轨道电路及不对称脉冲轨道电路的发送端和接收端，或需要连通牵引电流的地方，以通过牵引电流和传输轨道电路信息。 本标准是在TB/I' 2025- 1988(BE-400/25 型扼流变压器》,TB/,r 2672- 1995(BE-A400 和BEl -A400 型扼流变压器》的基础上进行修改的，主要修改内容如下:1)增加了品种，构成系列;2 )补充了试验电路。 本标准自实施之日起，同时废止TB/I' 2025- 1988《BE-400/25型扼流变压器》,TB/ 1' 2672- 1995(BE-A400 和BEl-A400 型扼流变压器》。 本标准由中国铁路通信信号总公司西安器材研究所提出并归口。 本标准起草单位:沈阳铁路局沈阳电务器材厂、西安铁路信号工厂。 本标准主要起草人:林建信、杨萍、孙立春、杨慧、陈伍毅。中 华 人 民 共 和 国 铁 道 行 业 标 准T B/'r 3028- - 2002BE 系列扼流变压器技术条件范围本标准规定了BE 系列扼流变压器的技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于BE 系列扼流变压器( 以下简称变压器)的生产制造和检验。2引用标准 下列标准所包括的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 191- 2000 包装储运图示标志 GB/ L 2423.1- 1989电工电子产品基本环境试验规程 试验A:低温试验方法 GB/ 1' 2423.2- 1989电工电子产品基本环境试验规程 试验B:高温试验方法 GB/ 1' 2423,4- 1993电工电子产品基本环境试验规程 试验Db:交变湿热试验方法 GB/T 2423.10- 1995电工电子产品环境试验 第2部分:试验方法 试验Fc和导则:振动(正弦) GB/ I 2423.17- 1993电工电子产品基本环境试验规程 试验Ka:盐雾试验方法 GB 2536- 1990变压器油 GB 2828- 1987逐批检查计数抽样程序及抽样表 GB 2829- 1987 周期检查计数抽样程序及抽样表 GB/ 1' 4942.2- 1993 低压电器外壳防护等级 TB/T 1424- 1982通信信号产品的温升 TB 1447- 1982信一号产品的绝缘电阻 TB 1448- 1982通信信号产品的绝缘耐压分类与命名 变压器的命名及其型号含义:率(50 H. 不标注)许通过 电流 (A)—派生顺 序号设计顺 序号表某 意 义的符 号( ‘}干式或 代表某 意 义5-适 配 J ‘一移 频下卜件通用 )变压器中华人民共和国铁道郁2002-02-08 批准2002-07-01 实幼 1T B /'T 3028-2002扼流变压器的分类见表t o表 ， 扼流变压器的分类4技术要求4.1变压器在下列环境条件下应可靠地工作: a)大气压力不低于 74 .8 kPa (海拔高度不超过2 500 m) ; b)周围空气温度一40℃一+ 60'C ; e)空气相对湿度 不大于90% (2511 ); d)振动 振频在10Hz- 55Az，加速度幅值20m/s2 (2 g); e)周围无引起爆炸危险的有害气体。4 .2变压器应符合本标准的技术要求，并按照经规定程序批准的图样及技术文件制造。4.3变压器所有零部件须经检查合格，标准件及外购件应符合有关技术标准方可进行装配。4.4变压器铁心应符合下列规定 : a)铁心必须用符合要求的冷轧硅钢带制作; b)工作温度一55 ℃一+ 130 r- (B 级绝缘) ;TB /' r 30 28-20 02 c)铁心切割端面的间隙应不大于0.075二 ; d) 50 Hz 铁心磁感应强度应大于1. 8 T , 400 Hz 铁心磁感应强度应大于 L OT ; e)铁心的不垂直度S 应不大于0.53二 。4.5 变压器的电.
