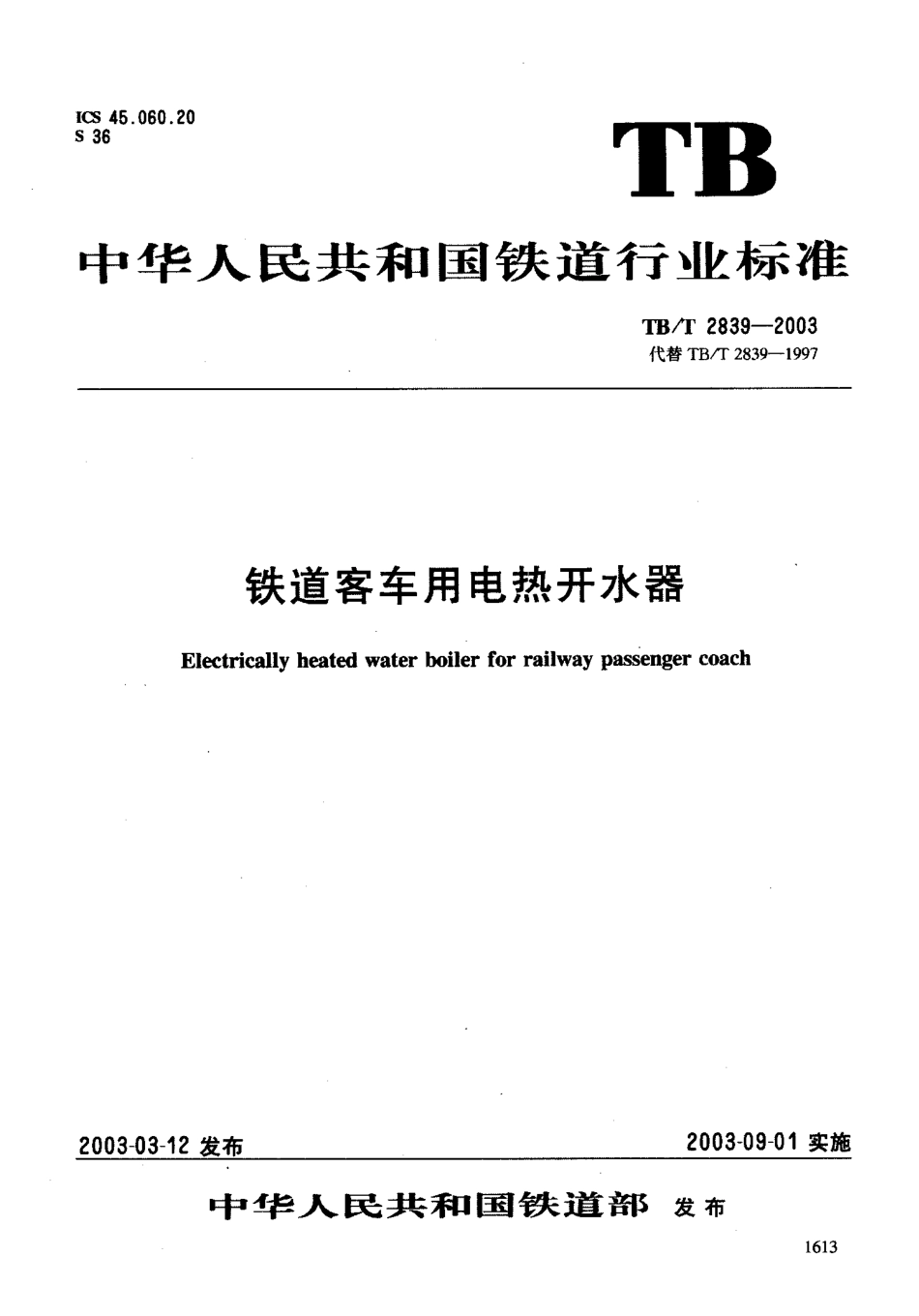

ICS 45 . 060. 20S 36T .,中 华 人 民 共 和 国 铁 道 行 业 标 准TB/'r 2839-2003代 替 T B/ 1' 2839-1997铁道客车用电热开水器Electrically heated water boiler for railway passenger coach2003-03-12 发布2003-09-0 1 实施中 华 少L民 多誉和 国 金失道 部发布16 13TB/ f 2939-2003前言本标准代替TB/1' 2839- 1997《铁道客车电热开水器技术条件》。本标准与TB/ 1' 2839- 1997 相比，主要变化如下:—增加了对额定供电电压为DC 600V 的电热开水器和电磁式开水器的技术要求;一一增加了电气安全的要求;—增加了术语和定义;—不再推荐使用带电保温的开水器。本标准由四方车辆研究所提出并归口。本标准起草单位:四方车辆研究所、铁道科学研究院运输及经济研究所、铁道部标准计量研究所。本标准主要起草人:颜纯、李国平、何西荣、李大鹏、吴新泉、王春霖、成燕武。本标准于 1997 年首次发布，本次为第一次修订。16 14TB/ T 2 838-2 00 3铁道 客车 用电热开 水器范圈 本标准规定了铁道客车用敞开式电热开水器的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。 本标准适用于铁道客车用敞开式电热开水器(以下简称开水器)的设计、制造、检查及验收，其他用电热开水器可参照使用。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/r 2423.4- 1993 电工电子产品基本环境试验规程试验Db:交变湿热试验方法(eqv IEC68-2-30 :1980) GB 4706.36- 1997家用和类似用途电器的安全商用电开水器和液体加热器的特殊要求(idtIEC 335-2- 63 :1990) TB/I' 3034- 2002 机车车辆电气设备电磁兼容性试脸及其限值 T B / I' 3058-2002排 路 应 用机 车 车 辆 汾 各 冲击 和振 动 试 纷 (idt TFC 61373. 1999)术 语 和 定 义下列术语和定义适用于本标准。开水器heated water boiler在正常工作状态下，放水开关或阀打开就能连续供给开水的器具。 电加热翻electric heater 利用电能将水加热到沸点的器具。3.3 电磁加热器elec宜ra n叫笋dk beater 由电磁感应的涡流在加热器中产生热能的加热器。3 .4 电阻加热器resistant heater 由电流在加热器中产生电阻热的加热器，该电流不是由电磁感应引起的。3. 5 盛应线.induce coil 感应加热的线圈，其内通交流电流并产生磁场以在加热器中感应出电流。4产 品 分 类4. ， 开 水公 系列16 15TB / I' 2838-2003， 开水器按加热方式分类:a)电阻式开水器;b)电磁式开水器。2开水器按供电电源型式分类:a)适用于具有交流供电电源客车的开水器;b) 适用于具有直流供电电源客车的开水器。3开水器按使用场合分类:a)适用于2 型客车(座车)用开水器;b) 适用于W型客车(卧车)用开水器;C)适用于其他车型用开水器。 标记 KSQ X一X 一X - X箱容积( L)功率(kW)(A为交流电源开水器.D为直流电源开水器)设计序号(如 I 、n 、m)开水器汗汉语拼音第一个字母 示例 : 倾定功率为 4.5 kW,储水腔容积为 35L ，交流电硕 I 型开水器标记为 : KSQ Q -A-4.5-35 TB/ C2839- 20036技术要求5 .1环境条件6.1.， 海拔:< 1500m.5.1.2沮度: +5 ℃一+45 ℃5 ，3相对湿度:最湿月月平均最大相对湿度不大于90 %(该月月平均最低沮度为 25 C ),5 .2主要技术. 救 开水器主要技术参数见表 to 襄 ，项目交流电砚开水器直流电耳开水器发电车供电D0600 V逆变供 电DC48 V供 电DC600 v 直续供电控制电路翎定 电压 VIAC 220,50 Hz以 二1 10D C 48DC 110控制电路电压允许波动值 V1AC 198- 242,50比DC 77 - 137 .5DC 36-72D C 77-- 137 .5主电路撅定 电压 V3N AC 380 /72 0 , 50 Fiz3AC 380(未计人< 10% .
