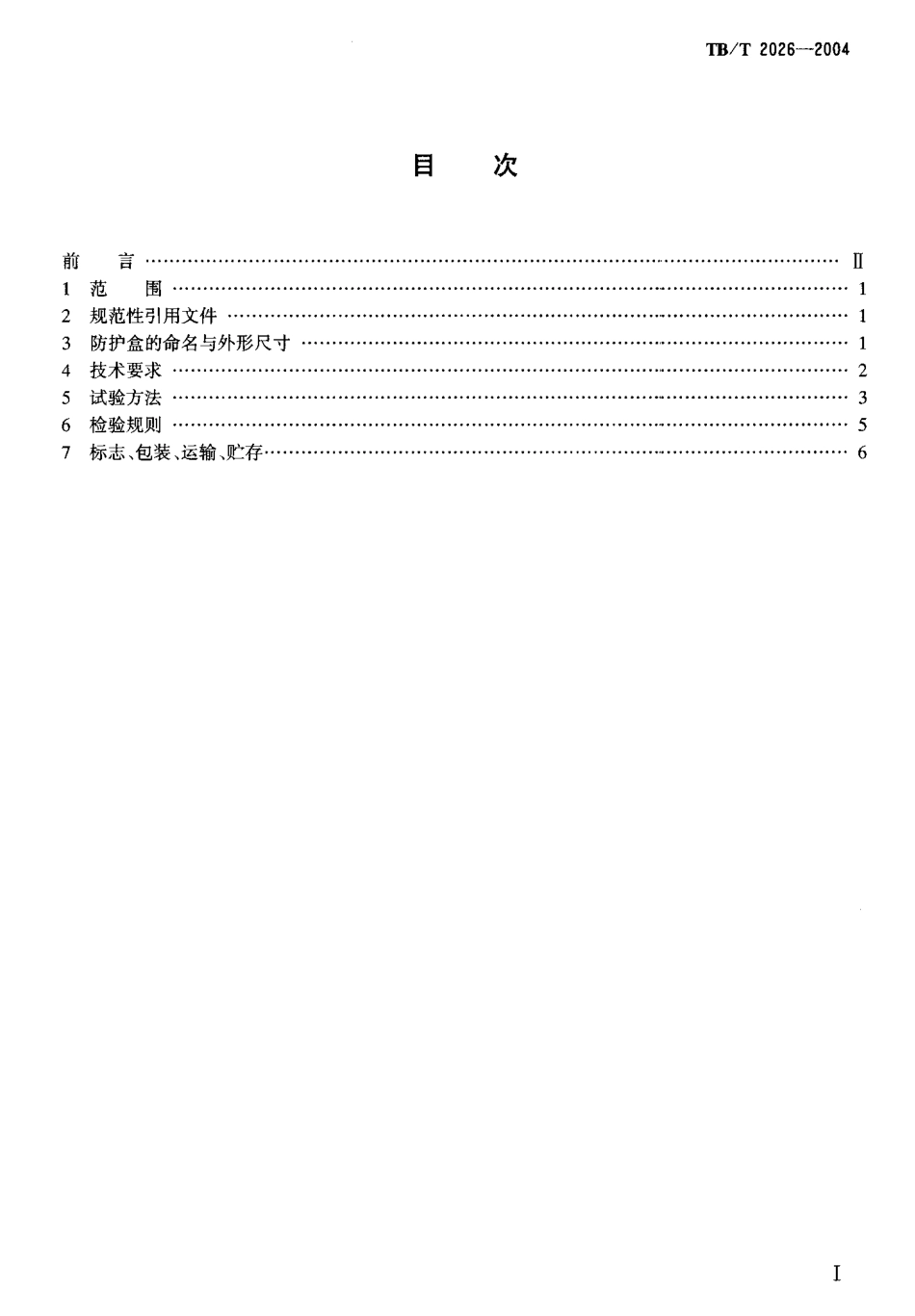

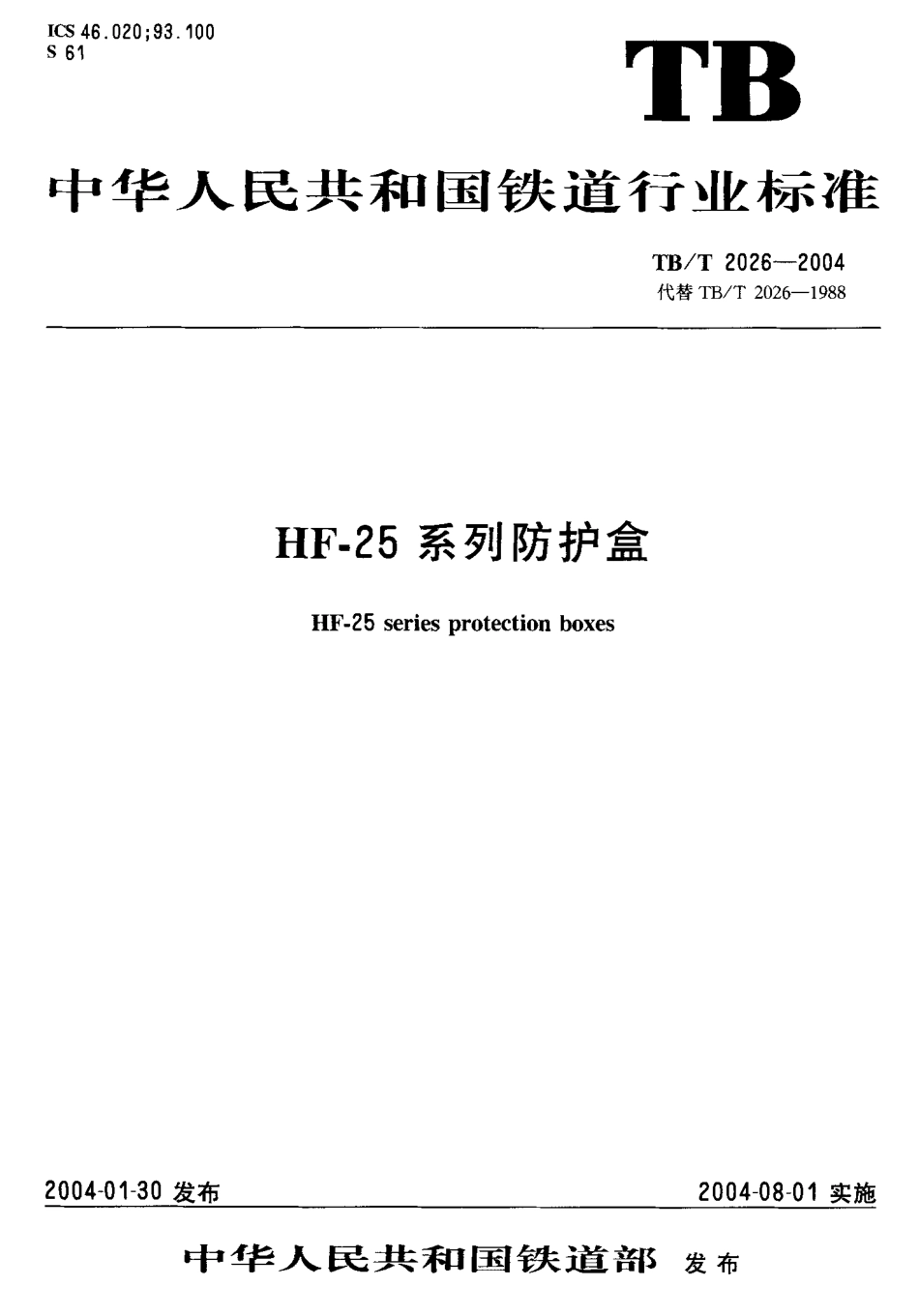

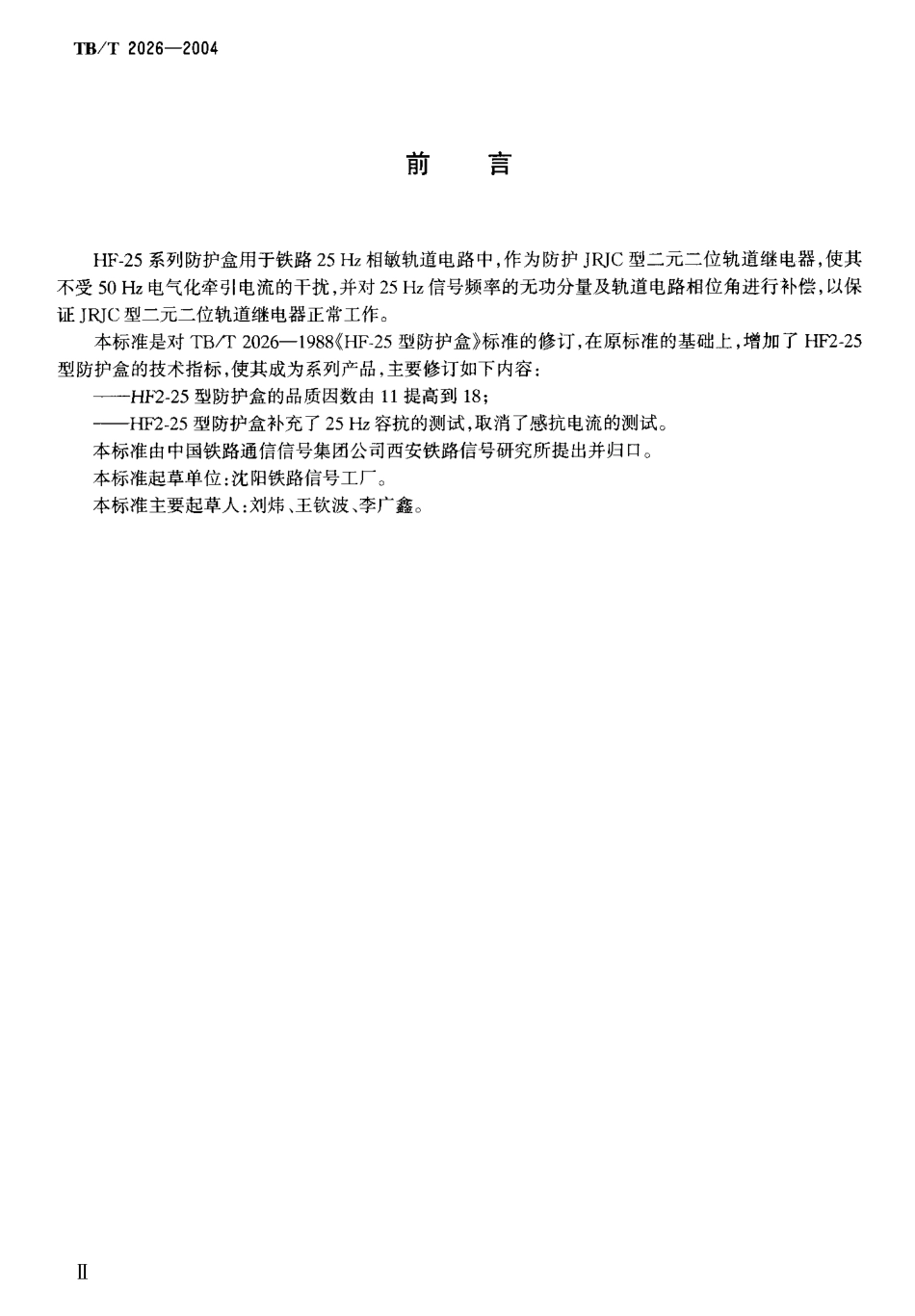

ICS 46.020;93.100S R 1T B中 华 人 民 共 和 国 铁 道 行 业 标 准TB/ T 2026-2004代替 TB/ T 2026- 1988HF-25 系列防护盒HF-25 series protection boxes2004-01-30 发布2004-08-01 实施中 华 少L 民 多粤和 国 铁 道 部发布17jzw.c17bzw.c17jzw.nT B/ T 2026-2004目次一前范围 ·. 1规范性引用文件 · ····· · ··· ················· ······································ ·······，················⋯⋯ 1防护盒的命名与外形尺寸 ·························································· ········⋯⋯，.⋯⋯1技术要求 ········，·········································，···························· ··············，··，·····⋯ ⋯ 2一试 验 方 法检 验 规 则一标 志 、包 装 、运 输 、贮 存气︸‘UlzTR / T 20 26 -20 04oil吕 HF-25 系列防护盒用于铁路25 Hz相敏轨道电路中，作为防护JRJC 型二元二位轨道继电器，使其不受50 Hz电气化牵引电流的干扰，并对25 Hz信号频率的无功分量及轨道电路相位角进行补偿，以保证 JRTC 型二元二位轨道继电器正常工作。 本标准是对TB/T 2026- 1988((HF-25型防护盒》标准的修订，在原标准的基础上，增加了HF2-25型防护盒的技术指标，使其成为系列产品，主要修订如下内容: -HF2-25 型防护盒的品质因数由11 提高到 18 ; — HF2-25 型防护盒补充了25 Hz 容抗的测试，取消了感抗电流的测试。 本标准由中国铁路通信信号集团公司西安铁路信号研究所提出并归口。 本标准起草单位:沈阳铁路信号工厂。 本标准主要起草人:刘炜、王钦波、李广鑫17jzw.c17bzw.c17jzw.nTB / T 20 26-20 04HF-25 系列防护盒范围本标准规定了FIF-25 系列防护盒的产品型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于铁路 25 Hz 相敏轨道电路】W-2s 系列防护盒(以下简称防护盒)的生产制造和产品检验。规 范 性 引用 文 件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误内容)或修订版本不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/ T 191- 2000包装储运标志 GB/'1' 2828逐批检查计数抽样程序及抽样表 GB/T 2829周期检验计数抽样程序及表 GB/T 2423 .1电工电子产品环境试验第 2 部分:试验方法试验A:低温 GB/T 2423.2电工电子产品环境试验 第2部分:试验方法 试验B:高温 GB/T 2423.4电工电子产品基本环境试验规程 试验Db:交变湿热试验方法 GB/T 2423.10电工电子产品环境试验 第2 部分:试验方法 试验Fc和导则:振动(正弦) TB 1447- 1982 信号产品的绝缘电阻 T B 1448-1 982涌 信 信 号 产 q } 1} 终 } Ff:防护盒的命名与外形尺寸 防护盒的命名HF3 .2 一{ !一 信号频率 } 一—设计序歹。号 二-lm护防护盒的安装尺寸与外形参考尺寸见图1 、图 2，单位为 二竺9- 险气图 ， HF-25 型防护盒的安装尺寸与外形参考尺寸TB / T 20 26 -20 049口书0011_43169图2 HF2-25 型防护盒的安装尺寸与外形参考尺寸技 术 要 求4.， 防护盒在下列条件下应可靠工作: a)大气压力不低于70 kPa(海拔高度不超过3 000 m) o b)空气相对湿度不大于90%( +25℃)。 c)周围空气温度一40℃一+ 60 'C o d)振动频率为10 Hz- 55 Hz，加速度幅值为10 m/s2(1 .0 g)o e)周围.
