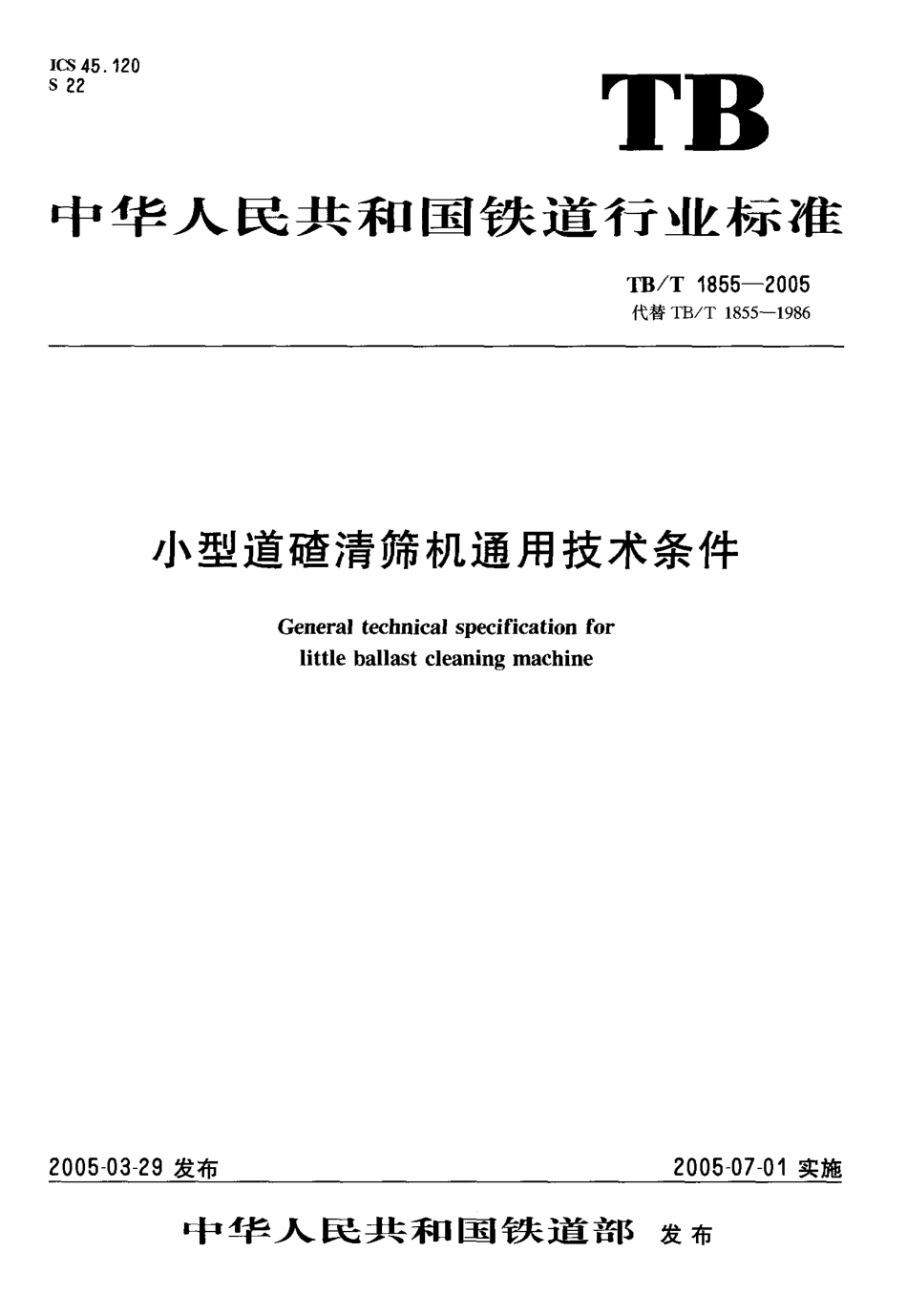

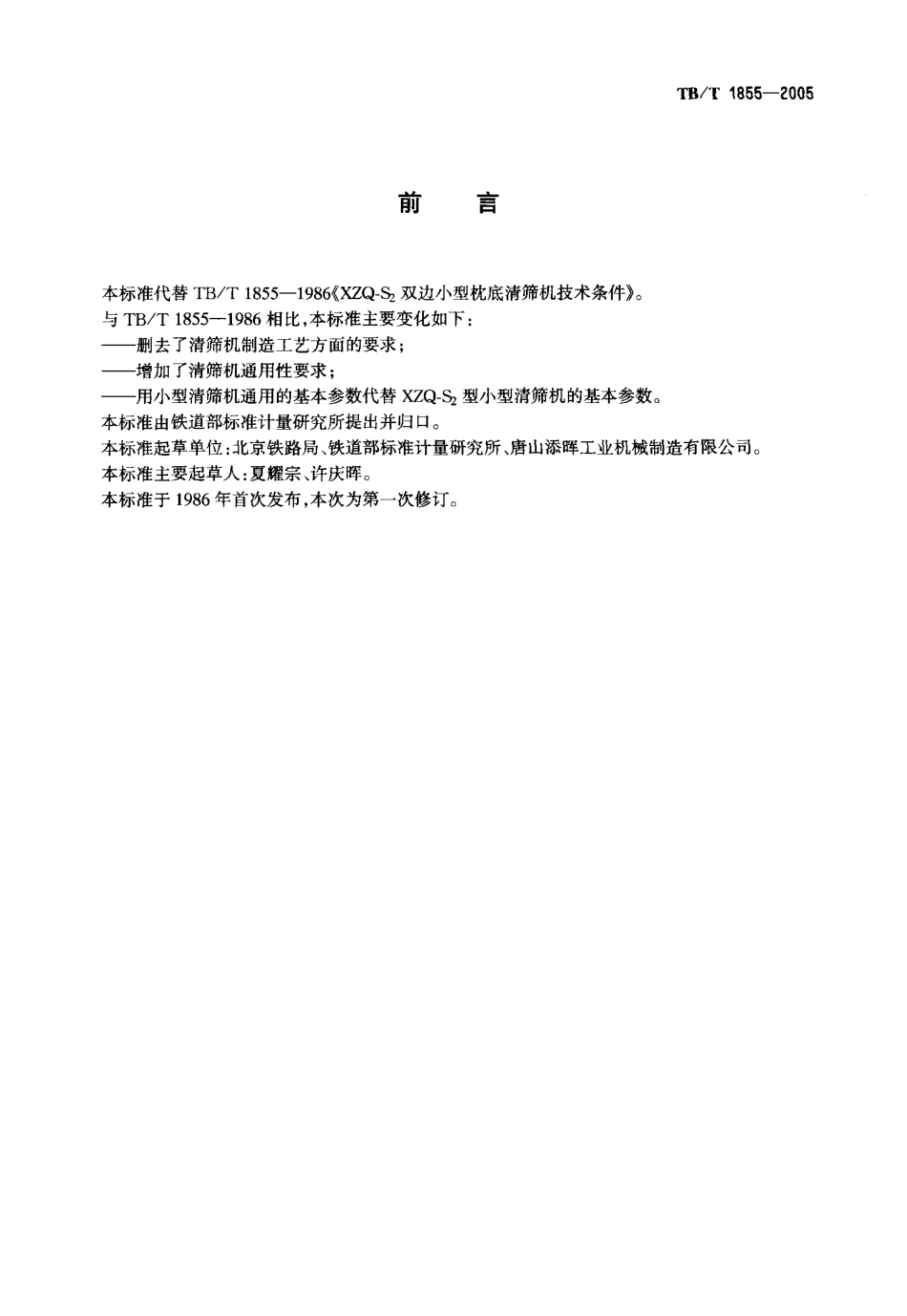

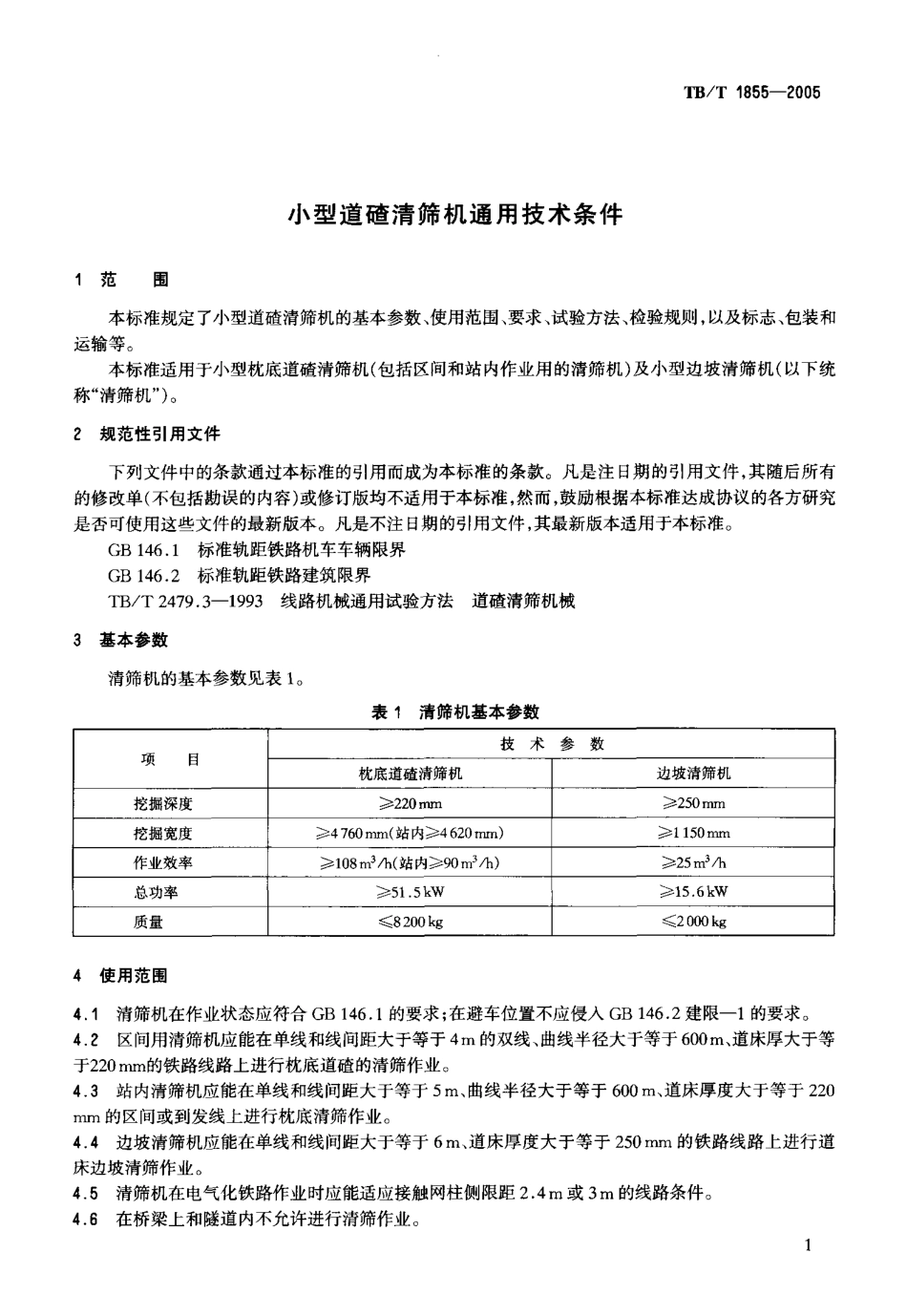

ICS 45 .120S，夕T B中 华 人 民 共 和 国 铁 道 行 业 标 准TB / T 1855-2005代替TB/ T 1855- 1986小型道碴清筛机通用技术条件General technical specification forlittle ballas t cleaning machine2005-03-29 发布2005-07-01 实施中 华 少L 民 共 和 国 铁 道 部发布T B/ T 1955-2005前言本标准代替TB/T 1855- 1986((XZQ-Sl 双边小型枕底清筛机技术条件》。与TB/T 1855- 1986 相比，本标准主要变化如下:—删去了清筛机制造工艺方面的要求;—增加了清筛机通用性要求;—用小型清筛机通用的基本参数代替XZQ-St 型小型清筛机的基本参数。本标准由铁道部标准计量研究所提出并归口。本标准起草单位:北京铁路局、铁道部标准计量研究所、唐山添晖工业机械制造有限公司。本标准主要起草人 :夏耀宗、许庆晖。本标准于1986年首次发布，本次为第一次修订。TB / T 1855-2005小型道碴清筛机通用技术条件1范围 本标准规定了小型道碴清筛机的基本参数、使用范围、要求、试验方法、检验规则，以及标志、包装和运输等。 本标准适用于小型枕底道碴清筛机(包括区间和站内作业用的清筛机)及小型边坡清筛机(以下统称“清筛机，’) 。2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 146.1 标准轨距铁路机车车辆限界 GB 146.2标准轨距铁路建筑限界 TB/T 2479.3- 1993线路机械通用试验方法道碴清筛机械基 本 参 数清筛机的基本参数见表t o表 ， 清筛机基本参数项目技术参数枕底道碴 清筛机边坡清筛机挖掘深度> 220 mm> 250 mm挖掘宽度> 4 760 m (站内> 4 620 m )> 1150m作业效率> 108甜 /h(站内> 90耐 /h)> 25 m3 /h总功率> 51 .5 kW> 15.6 kW质量成8200 吨簇2000掩4使用范围4.1 清筛机在作业状态应符合GB 146.1 的要求;在避车位置不应侵人GB 146.2建限一1 的要求。4.2区间用清筛机应能在单线和线间距大于等于4m的双线、曲线半径大于等于600 m、道床厚大于等于220 mm的铁路线路上进行枕底道碴的清筛作业。4.3站内清筛机应能在单线和线间距大于等于5m、曲线半径大于等于600 m、道床厚度大于等于220mm的区间或到发线上进行枕底清筛作业。4.4边坡清筛机应能在单线和线间距大于等于6m、道床厚度大于等于250 mm的铁路线路上进行道床边坡清筛作业。4.5清筛机在电气化铁路作业时应能适应接触网柱侧限距2.4m或3m的线路条件。4.6在桥梁上和隧道内不允许进行清筛作业。 1T R/ T 185 5-20 055要求5. ， 清筛机应符合本标准及按经规定程序批准的产品图样和技术文件制造。5.2外购件应符合相关标准和技术文件的要求，且有产品合格证，经查验后才可使用。5.3焊缝不应有漏焊、过烧、未焊透、夹渣、咬边、气孔和裂纹等影响使用的焊接缺陷。5.4铸件不应有气孔、夹层、表面剥离等影响使用的铸造缺陷。5.5主体面漆为橘黄色或橘红色，漆面均匀光滑，无流痕、起泡、皱皮、剥落等缺陷。5.6全机紧固件齐全，不松动。5.7离合器功能良好，接合可靠，脱开彻底。5.8传动链等传动机件应有作用可靠的防护措施。5.9各密封处不应漏油。5. 10 配电箱应有防水、防尘及减振措施;配线应整齐，接点牢固，标志清晰。5 .11电气设备绝缘有效，接地可靠。电源线联接牢固，联接部分应有绝缘保护套。电源线不应与机件相摩擦。5.12 各控制系统操作简便、准确、可靠。5.13 挖掘机构应符合下列要求: a)运转平稳，无冲击，无卡阻; b)正常作业时，挖掘链和扒齿不变形、不断裂、不松脱; c)挖掘深度和宽度达到作业规定。5.14 筛分机构应符合下列要求: a)运转平稳，无卡阻; b)筛箱内不应有道碴堆积、堵死现象; c)清筛洁度大于等于97%05.15回填机构应符合下列要求: a)运转平稳，无卡阻现象;输送皮带及张紧装置完好; b)回填道碴到位;回填到钢轨两侧的道碴符合要求; c)回填机构在.
