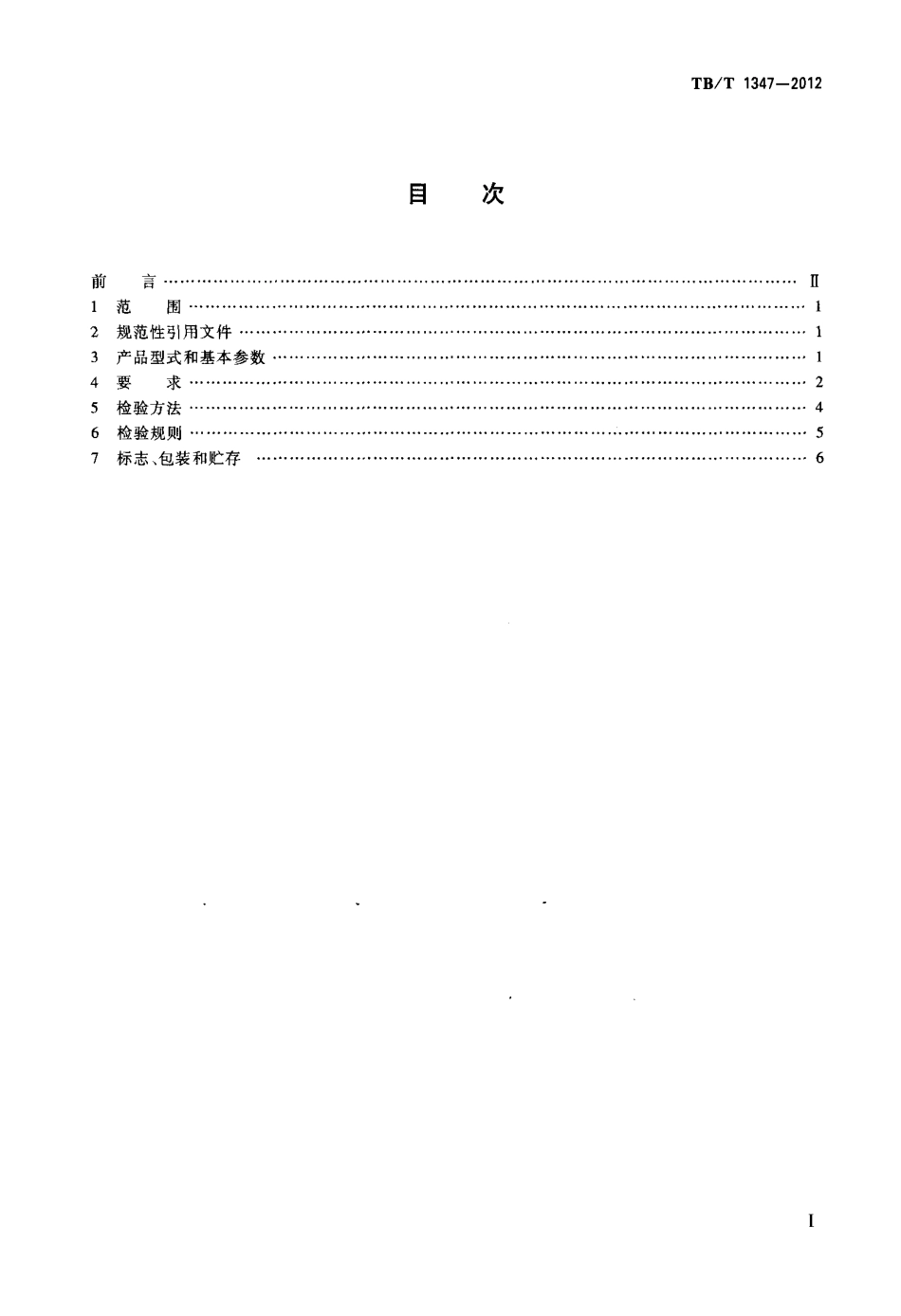

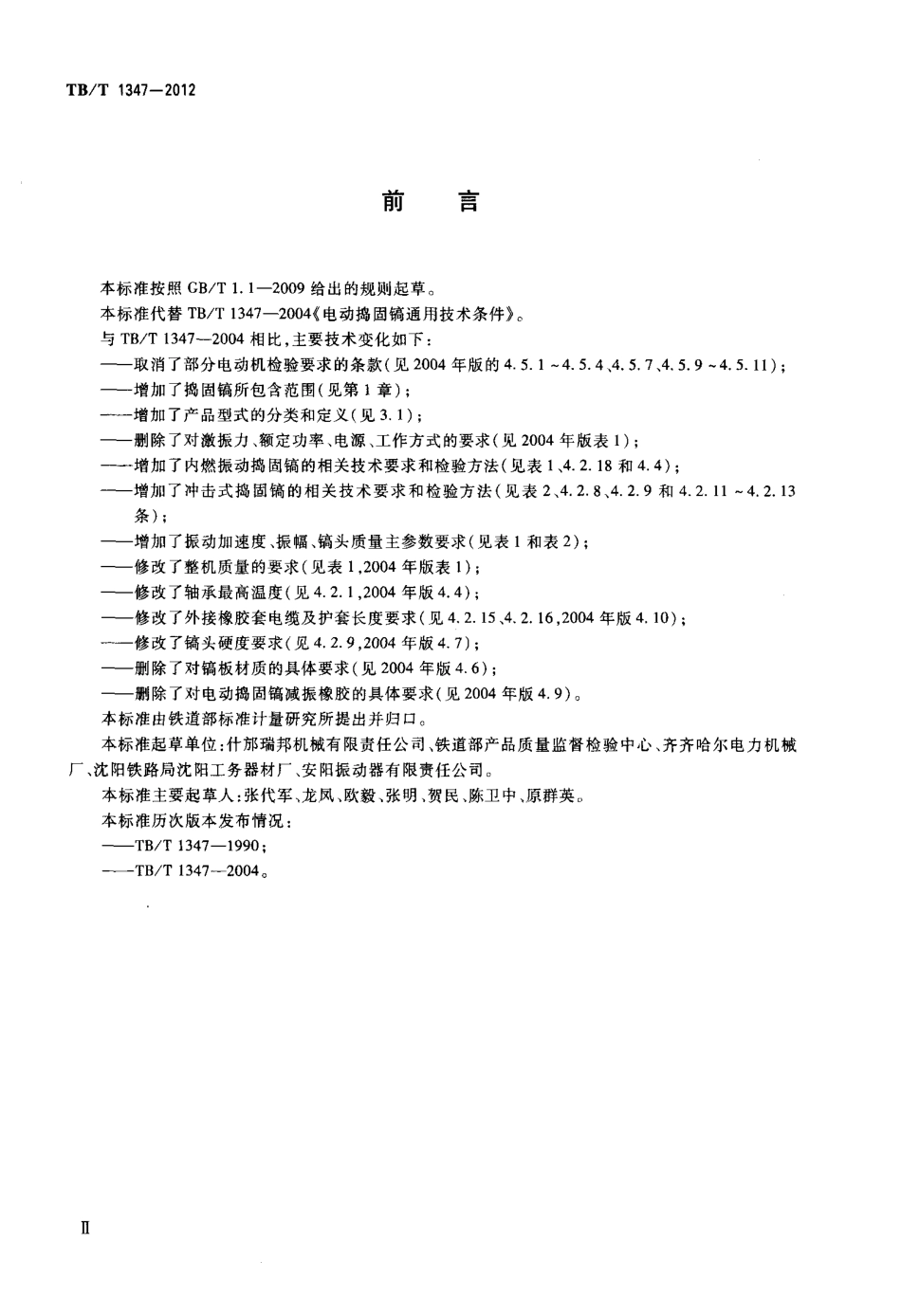

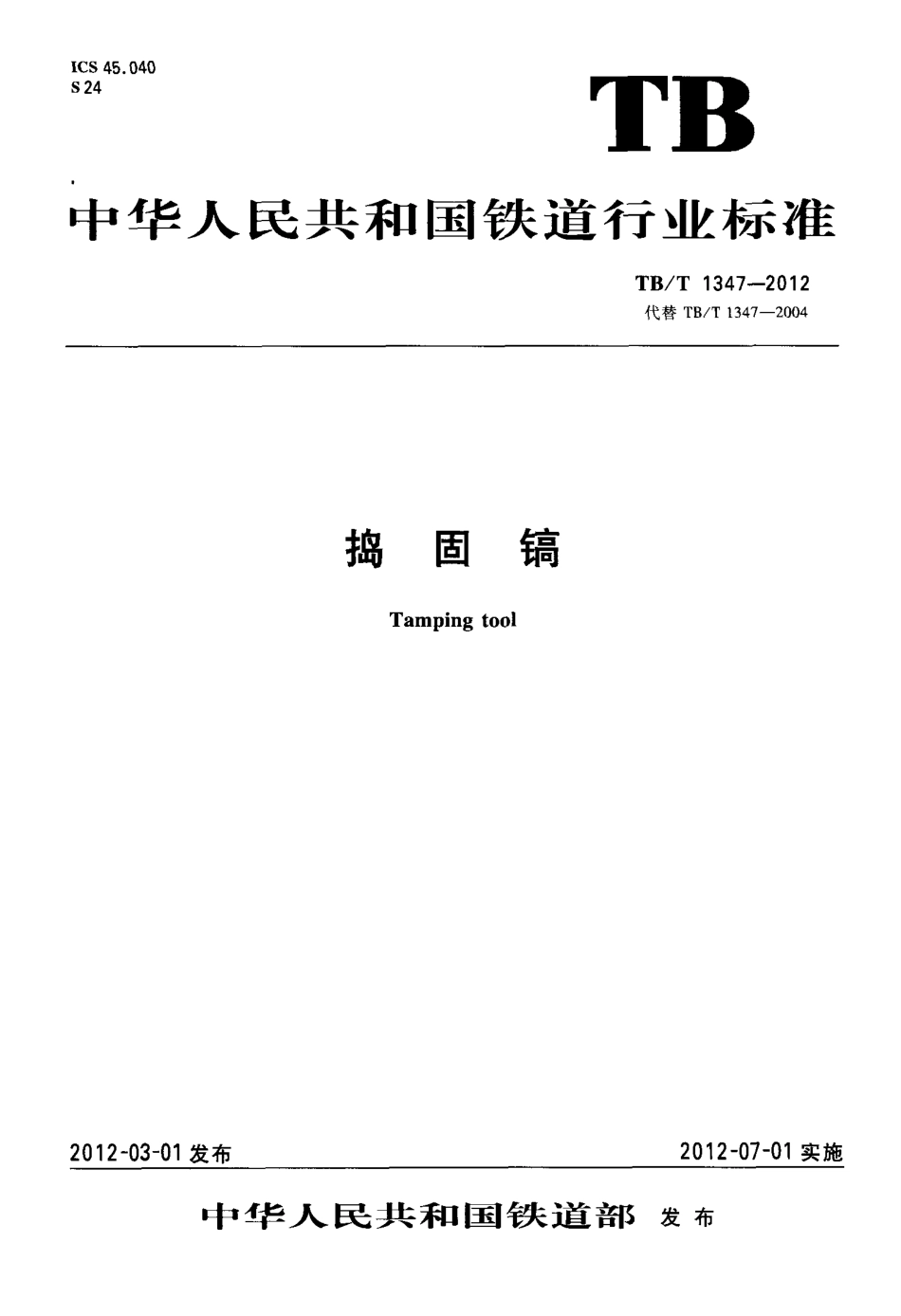

ICS 45．040S 24TB中华人民共和国铁道行业标准TB／T 1347—201 2代替TB／T 1347- - 2004201 2—03—01发布捣固镐Tampi ng tool2012—07—01实施中华人民共和国铁道部发布言⋯· ⋯⋯⋯⋯一范围⋯· ⋯⋯⋯·规范性引用文件⋯· ·产品型式和基本参数要求⋯⋯⋯⋯· ·检验方法⋯⋯⋯⋯· ·检验规则⋯⋯⋯⋯- ·标志、包装和贮存· ·目次TB／T 1347—2012●l112456目1234567TB／T 1347—201 2刖昌本标准按照GB／T 1．1—2009给出的规则起草。本标准代替TB／T 1347- - 2004{电动捣固镐通用技术条件》。与TB／T 1347—2004相比。主要技术变化如下：——取消了部分电动机检验要求的条款(见2004年版的45——增加了捣固镐所包含范围(见第1章)；——增加了产品型式的分类和定义(见31)；——删除了对激振力、额定功率、电源、工作方式的要求(见2004年版表1)；——增加了内燃振动捣固镐的相关技术要求和检验方法(见表1、4．2．18和4 4)；——增加了冲击式捣固镐的相关技术要求和检验方法(见表2、4．2．8、42 9和4．211～4．2．13条)；——增加了振动加速度、振幅、镐头质量主参数要求(见表1和表2)；——修改了整机质量的要求(见表1，2004年版表1)；——修改了轴承最高温度(见4 2．1，2004年版4．4)；——修改了外接橡胶套电缆及护套长度要求(见4．2．15、4．2．16，2004年版4．10)；——修改了镐头硬度要求(见4．2．9，2004年版4．7)；——删除了对镐板材质的具体要求(见2004年版4 6)；——删除了对电动捣固镐减振橡胶的具体要求(见2004年版4．9)。本标准由铁道部标准计量研究所提出并归口。本标准起草单位：什邡瑞邦机械有限责任公司、铁道部产品质量监督检验中心、齐齐哈尔电力机械厂、沈阳铁路局沈阳工务器材厂、安阳振动器有限责任公司。本标准主要起草人：张代军、龙风、欧毅、张明、贺民、陈卫中、原群英。本标准历次版本发布情况：——TB／T 1347—1990：——TB／T 1347- - 2004．Ⅱ捣固镐TB／T 1347—201 21范围本标准规定了捣固镐(以下简称“捣镐”)的产品型式和基本参数、要求、检验方法、检验规则以及标志、包装和贮存。本标准适用于铁路道砟捣固用手持电动、液压和内燃动力形式的捣镐。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB 146．1—1983标准轨距铁路机车车辆限界GB／T 191包装储运图示标志GB 755- - 2008旋转电动机定额和性能GB／T 1032三相异步电动机的试验方法GB／T 2828 1计数抽样检验程序第1部分：按接受质量限( AQL) 检索的逐批检验抽样计划GB 3883．1—2008手持式电动工具的安全第1部分：通用要求GB／T 5621凿岩机械与气动工具性能试验方法TB／T 3149铁路液压组合式作业机械技术条件3产品型式和基本参数3．1产品型式3．1．1振动式捣镐(以下简称“振动镐”)，由电动机或内燃机带动转子轴上的偏心振子高速旋转(或驱动机体内的滚锥在滚道内作行星滚动)，使振捣装置产生受迫振动，按作业时振动轴心线大致方向不同分为转轴水平和竖直两类。3．1．2冲击式捣镐(以下简称“冲击镐”)，由电动机、液压站或内燃机驱动冲击机构，循环冲击镐钎，使镐钎获得冲击能。3．2基本参数··‘3．2．1振动镐的基本参数应符合表1的规定。表1序号项目·基本参．数偏心式(转轴水平)45 Hz一50 H2l额定振动频率4偏心式(转轴竖直)110 Hz一140 Hz行星式140 Hz一200 H2转轴竖直式600 m／s2—1500 m／s22镐尖加速度6转轴水平式200 m／s2．500 m／523镐尖振幅。≥0 9 mm4镐头质量61．0 kg一15 kgTB／T 1347—201 2表1( 续)序号项目基本参数内燃≤20 kg5便携式整机质量。电动J≤25 kg6分体式整机质量’内燃／电动【≤175 kg‘此处指铭牌标示的额定振动频率。6额定振动频率下沿振动方向的稳定加速度。。额定振动频率下沿振动方向的单边有效振幅。“仅指转轴竖直式振动镐。。不含燃油。‘指动力源与手持工作部分相对分离的捣镐。3．2．2冲击镐的基本参数应符合表2的规定。表2序号项目.
