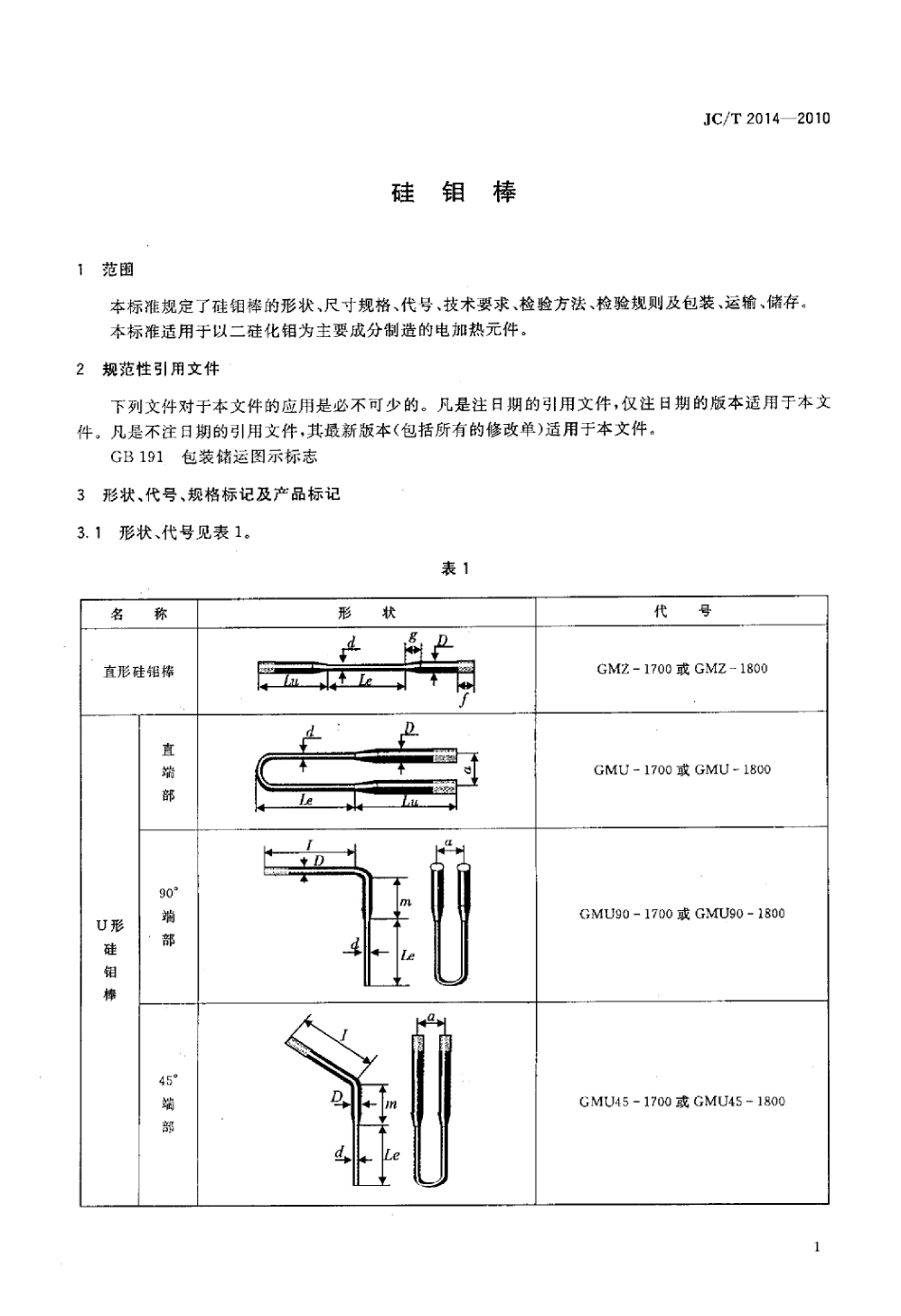

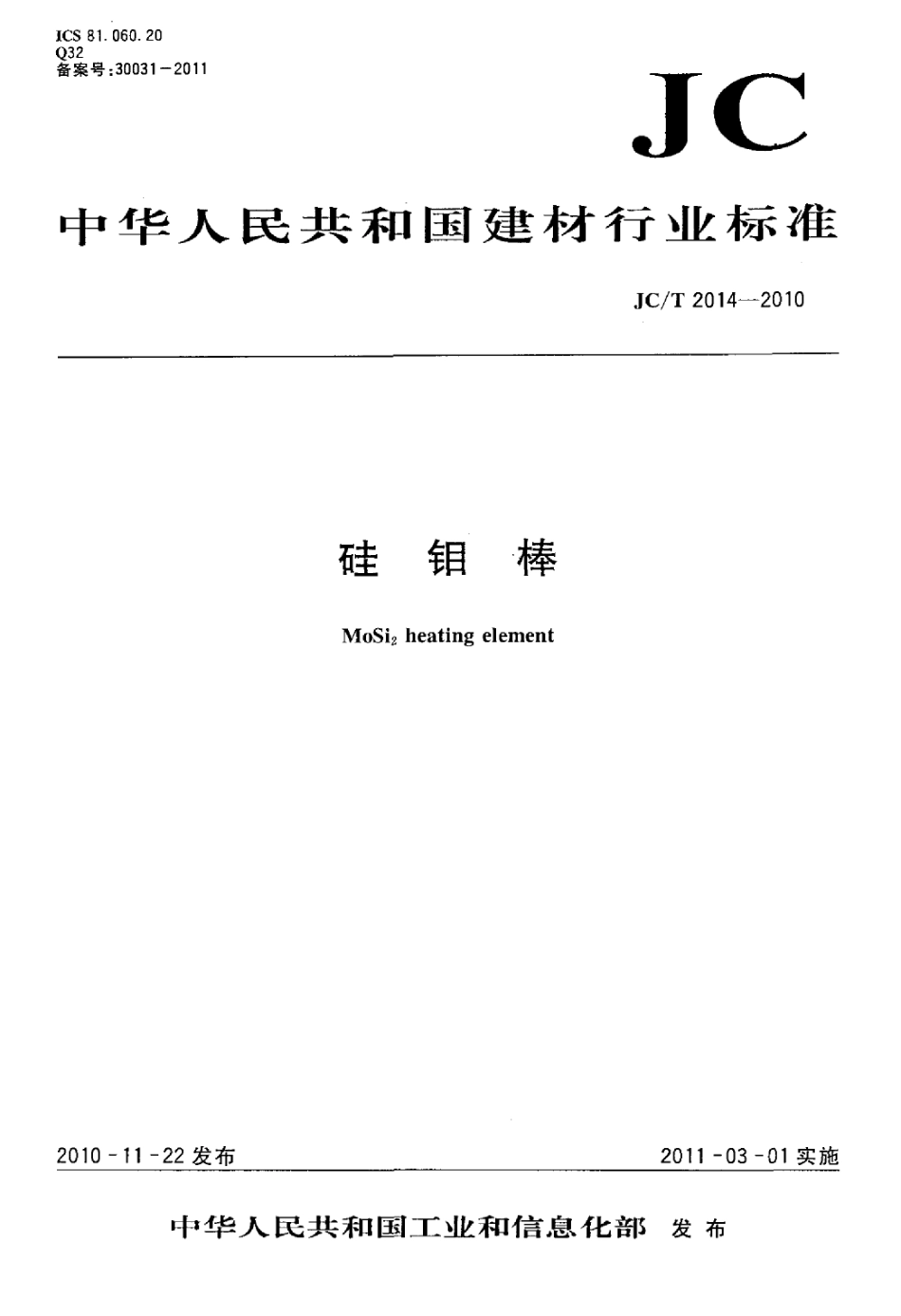

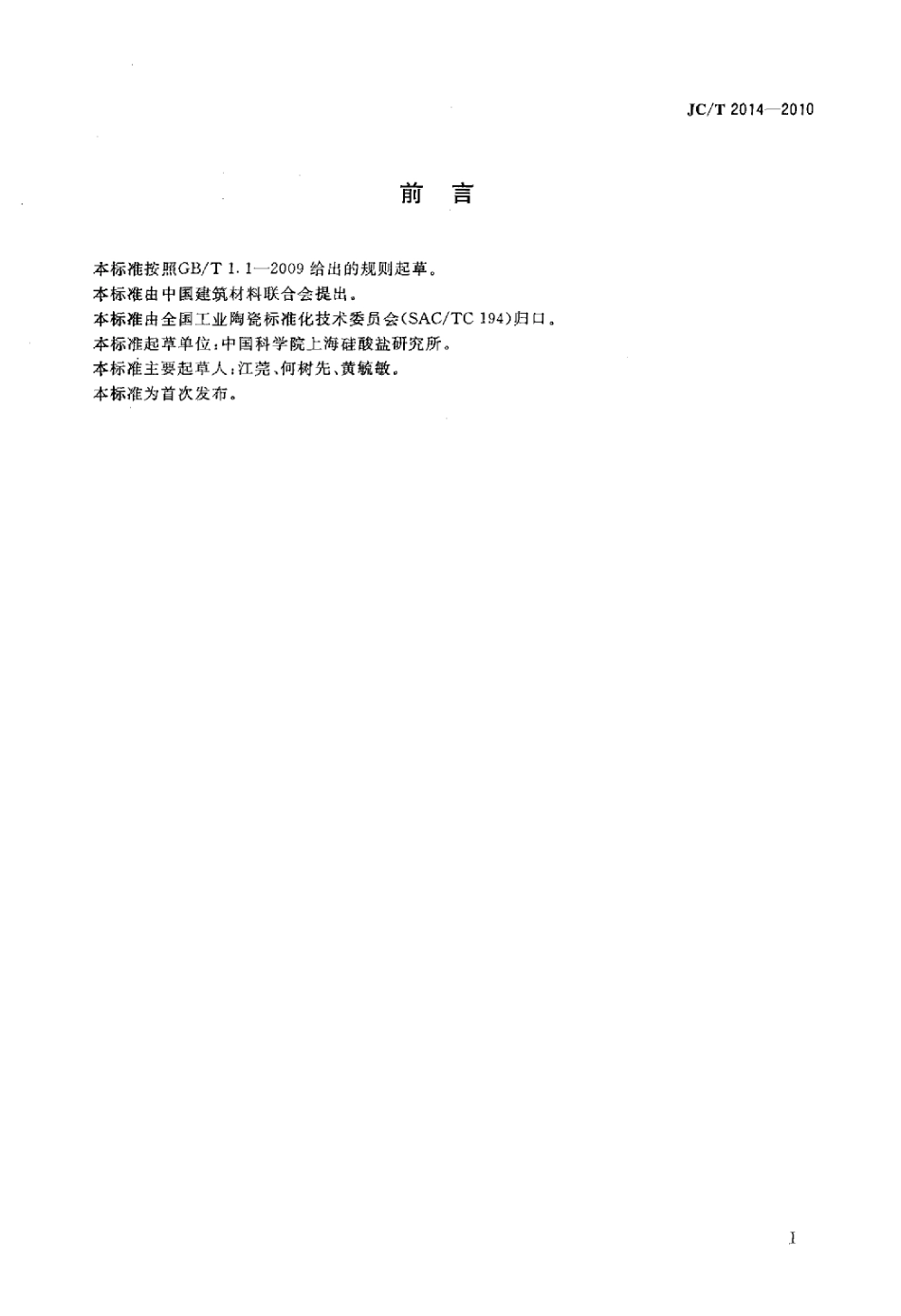

ICS 81.060.20 Q32备 案 号 ：30031 -2011中华人民共和国建材行业标准JC/T 2014— 2010JC硅 钼 棒MoSi2 heating element2010 -11 -22 发布_____________________________________________2011 -03 -01 实施中华人民共和国工业和信息化部发布JC/T 2014—2010本标准按照GB/T 1. 1 一2009给出的规则起草。本标准由中国建筑材料联合会提出^本标准由全国工业陶瓷标准化技术委员会(SAC/TC 194)归 口 。 本标准起草单位：中国科学院上海硅酸盐研究所。本标!i 主要起草人：江 莞 、何 树 先 、黄毓敏.本标准为首次发布。IJC/T 2014—2010棒目硅i 范围本标准规定了硅钼棒的形状、尺寸规格、代 号 、技术要求、检验方 法 、检验规则及包装、运 输 、储存。本标准适用于以二硅化钼为主要成分制造的电加热元件。2 规 范 性 引 用 文 件 _下列文件对于本文件的应用是必不可少的。凡 是 注 日 期 的 引 用 文 件 ，仅注日期的版本适用于本文 件 。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB 191包装储运图示标志3 形状、代 号 、规格标记及产品标记3.1形 状 、代 号 见 表 ：U表 1JC/T 2014—2010称w形硅钼棒形 状代 号GMW - 1700 或 GVTW - 1800产品规格标记及产品标记见表2。表 2名 称规格标记 」产品标记直形硅钼棒d /D /L e /L u /g /fGMZ - 1700 或 GMZ - 1800 d i D /L e/Lu/g/ fU 形 硅 钼 棒直端部d/D /L e/Lu/a/g/ fGMU - 1700 gfc GMJJ - 1800 d f D/ Le /Lu / a/ g / f90°端部d /D / Le im i I f a / g ifGMU90 - 1700 或 GMU90 - 1800 d /D / Le /m / 1 fa / g ff45°靖部d f D f Le jm ! 1 /a /g / fGMU45 - 1700 或 GMU45 - 1800 d /D / Le /m / J /a / g /fW 形 硅 钼 棒d /D /U /L u /a iA /g /f .GMW - 1700 或 GMW - 1800 d /D /L s /L u /a /A /g /f注 ：表 中 代 号 字 母 数 字 含 义 (桂 ）jM —m u(ffi)丨Z-— " 直 形 iU --- U 形丨W--- W 形 ；1700—表 示 发 热 体 表 面 最 髙 温 度 可 达 170GC ,1800—表 示 发 热 体 表 面 最 髙 温 度 可 达 1800C示 例 1:GMU-1700，6/12/400/500/50/2S/40:表 示 发 热 体 表 面 最 髙 温 度 为 UOOT： , U 形 ，热 端 直 径 为 6 mm,冷端直 径 为 12 m m ,冷 端 长 度 为 400 m m ,热 端 长 度 为 500 m m ,U 形 间 距 为 50 m m ,冷 端 磨 削 锥 度 的 长 度 为 25 tmti，喷铝段校度 为 40 mm。 .示 例 2:GM W - 1800, 9/18/700/^60/60/180/30/75:表 示 发 热 体 表 面 最 髙 温 度 为 1800*0，W 形 ，热 端 直 径 为 & mm, 冷 端 直 径 为 18 m m ,热 端 长 度 为 700 m m ,冷 端 长 度 为 560 mm，单 个 U 形 间 距 为 60 m m ,共 3 个 U 形 ，冷端磨削维度的长 度 为 30 m m ,喷 铝 段 长 度 为 75 mm04 技术要求4. 1 外观质霣4. 1. 1 硅钼棒冷端和热端表面应光滑平整，目视无裂纹、孔洞，喷铝段铝层无剥落,厚度应均匀，粒度细小均匀。4.1.2 U 形 、W形硅钼棒热端的弯曲部位须光滑、对 称 。4.1.3硅钼棒成品表面应覆盖有色泽均匀的防氧化保护膜。4.2硅钼棒的形状尺寸偏差应符合以下规定。4.2. 1 冷 端 、热 端 外 径 偏 差 应 符 合 表 3的规定。JC/T 2014—2aiO表 3外 径 (m m )偏 差 （mm)冷 端 D士 0, 2热 端 J土 0,14.2.2长度偏差应 符 合 表 4的规定。表 4不 同 部 位偏 差 (m m )冷 端 投 度士 2.0热 端 长 度 Le士 2.04.2.3各 种 U 形 、W形硅钼棒的形位公差应符合表5的规定。表 5类 别偏 差 (mm>分 支 间 平 行 度3.0分 支 间 中 心 距 偏 差1.54. 2.4直 棒 .
