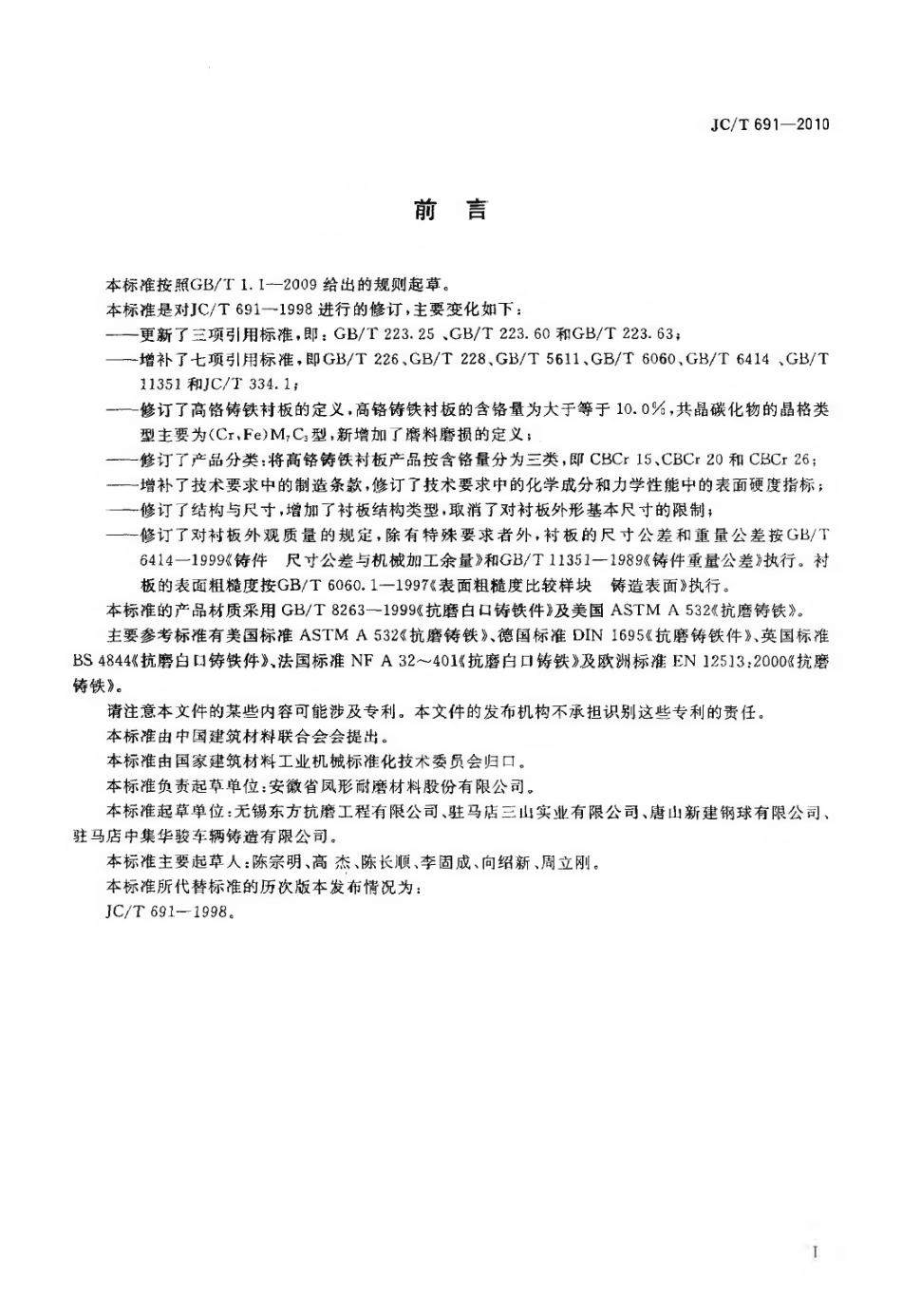

ICS 91. 110 Q92备案号：30057 —2011中华人民共和国建材行业标准JC/T 691—2010代替JC/T 691— 1998JC局络铸铁衬板High chromium cast irons liner2010 -11 -22 发布_________________________________________2011 -03 -01 实施中 华 人 民 共 和 国 工 业 和 信 息 化 部 发 布JC/T 691— 2010前 言本标准按照GB/T 1. 1—2009给出的规则起草。本标准是对JC/T 691— 1998进行的修订，主要变化如下：—更新了三项引用标准，即：GB/T 223. 2 5 、GB/T 223. 60 和GB/T 223. 63；—增补了七项引用标准，即GB/T 226.GB/T 228.GB/T 5611,GB/T 6060,GB/T 6414、GB/T 11351 和JC/T 334. 1?——修订了高铬铸铁衬板的定义，髙铬铸铁衬板的含铬量为大于等于10.0%，共晶碳化物的晶格类 型主要为(Cr»Fe)M 7C3型 ，新增加了磨料磨损的定义；.——修订了产品分类:将高铬铸铁衬板产品按含铬量分为三类，即 CBCr 15XBCr 20和 CBCr 26； —增补了技术要求中的制造条款，修订了技术要求中的化学成分和力学性能中的表面硬度指标； ——修订了结构与尺寸，增加了衬板结构类型，取消了对衬板外形基本尺寸的限制；——修订了对衬板外观质量的规定，除 有 特 殊 要 求 者 外 ，衬 板 的 尺 寸 公 差 和 重 量 公 差 按 GB/T 6414—1999《铸件尺 寸 公 差 与 机 械 加 工 余 量 》和GB/T 11351— 1989《铸件重量公差》执行，衬 板的表面粗糙度按GB/T 6060. 1一 1997《表 面 粗 糙 度 比 较 样 块 铸 造 表 面 》执行。本标准的产品材质采用GB/T 8263— 1999《抗磨白口铸铁件》及 美 国 ASTM A 532《抗磨铸铁》。 主要参考标准有美国标准ASTM A 532《抗磨铸铁》、德 国 标 准 DIN 1695《抗磨铸铁件》、英国标准 BS 4844《抗磨白口铸铁件》、法国标准NF A 32〜401《抗磨白口铸铁》及 欧 洲标淮 EN 12513:2000《抗磨 铸铁》。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国建筑材料联合会会提出。本标准由国家建筑材料工业机械标准化技术委员会归口。本标准负责起草单位:安徽省凤形耐磨材料股份有限公司w本标准起草单位:无锡东方抗磨工程有限公司、驻马店三山实业有限公司、唐山新建钢球有限公司、 驻马店中集华骏车辆铸造有限公司。本标准主要起草人：陈宗明、高 杰 、陈长顺、李固成、向绍新、周立刚。本标准所代替标准的历次版本发布情况为：JC/T 691— 1998,JC/T 691— 2010高铬铸铁衬板本标准规定了髙铬铸铁衬板的术语和定义、产品分类、技术要求、试验方法、检验规则、标志、包装、 运输和贮存等。本标准适用于建材工业用水泥管磨机高铬铸铁衬板（以下简称衬板）。其他行业用髙铬铸铁衬板及 过流件亦可参照采用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日辦的版本适用于本文 件 。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T 223. 3 GB/T 223.11 GB/T 223. 18 GB/T 223. 25 GB/T 223. 26 GB/T 223. 60 GB/T 223. 63 GB/T 223, 72钢铁及合金化学分析方法 钢铁及合金铬含量的测定 钢铁及合金化学分析方法 钢铁及合金化学分析方法 钢铁及合金化学分析方法 钢铁及合金化学分析方法 钢铁及合金化学分析方法 钢铁及合金硫含量的测定二安替比林甲烷磷钼酸重量法测定磷量 可视滴定或电位滴定法 硫代硫酸钠分离-碘量法测定铜量 丁二酮肟重量法测定镍量 硫氰酸盐直接光度法测定钼量 高氣酸脱水重量法测定硅含量 髙硖酸钠(钾)光度法测定锰量 重量法GB/T 2 2 6 钢的低倍组织及缺陷酸蚀检验法 GB/T 2 2 8 金属材料室温拉伸试验方法 GB/T 2 2 9 金属夏比摆锤冲击试验方法GB/T 230. 1金属材料洛氏硬度试验第一部分:试验方法（AJB、C、D、E、F、G 、H 、K：、N、T 标尺）OB/T 1184— 1 9 9 6 形状和位置公差未注公差 值GB/T 5611 铸造术语GB/T 5 6 7 8 .
