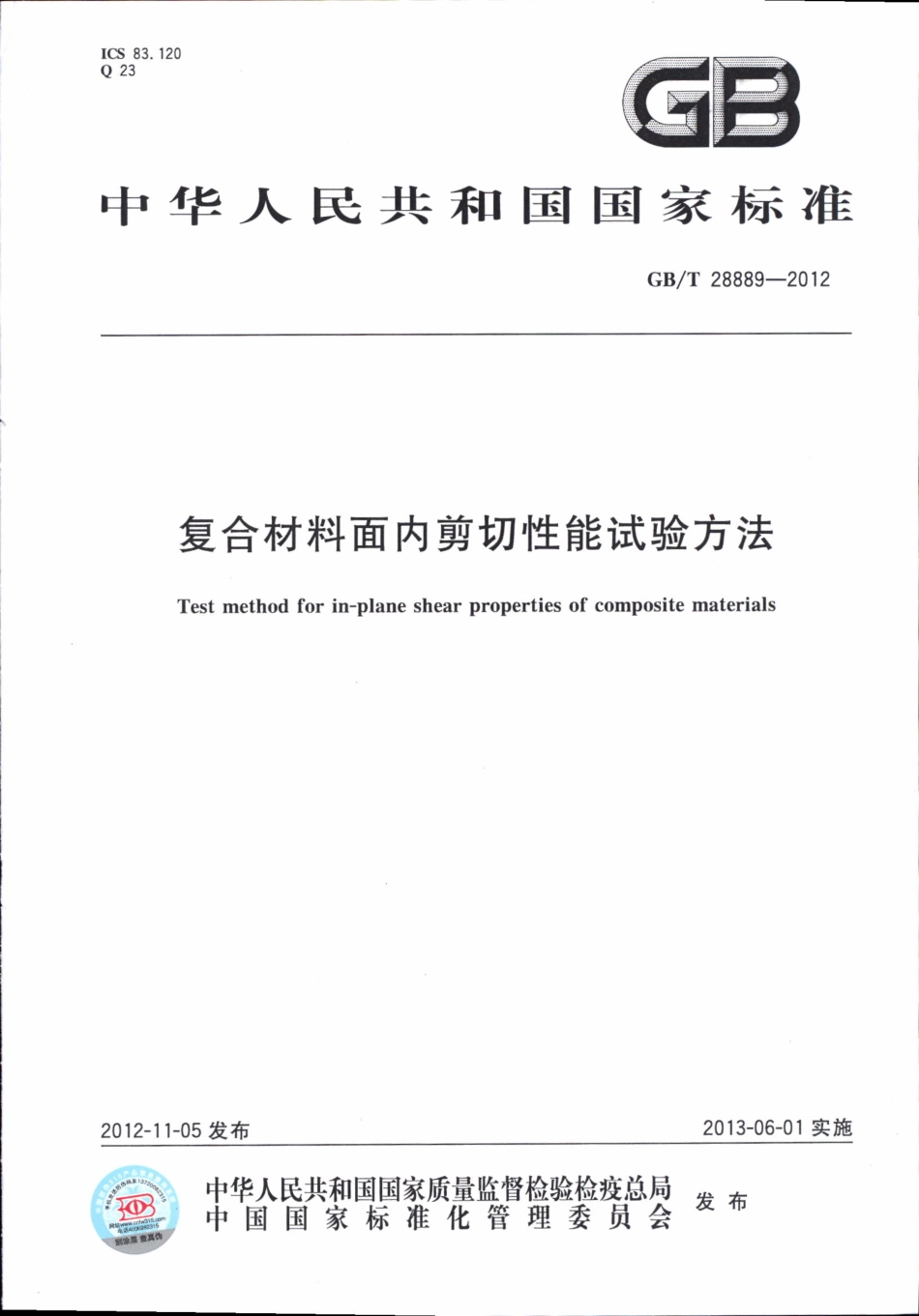

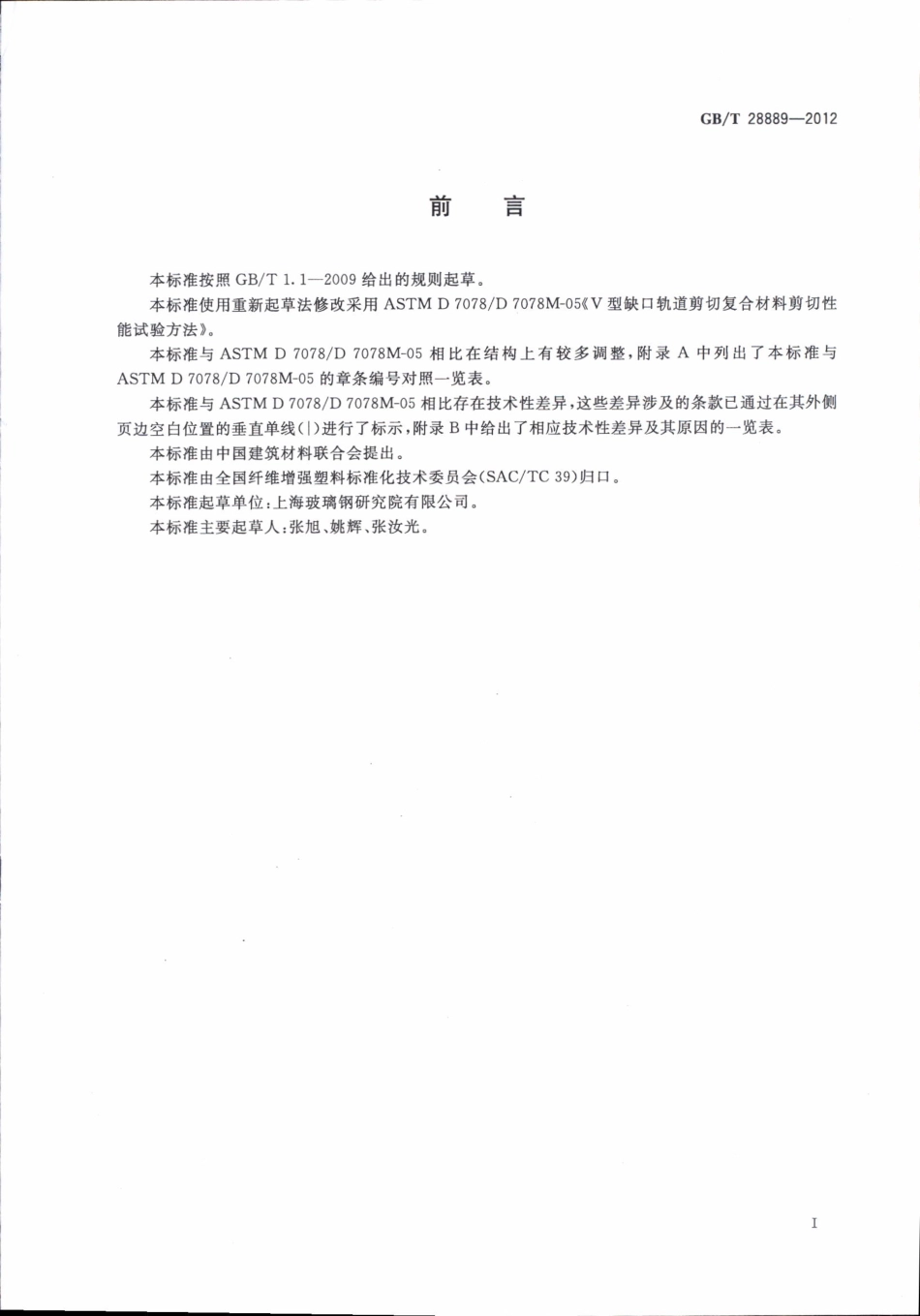

1Cs 83 120Q23中 华 人 民 共 和 国 国 家 标 准GB/T28889- 2012复含材料面 内剪切性 能试验方法Test Ⅲethod For i nˉ p】 aⅡe shear properti es of composi te Ⅲater二 al s201⒉ 11- ω 发布20l 3- 06- 01实 施尸玮髟埃羿{墼锌奎猢赘卩晷发布CB/T2888θ - 2012本标准按照 GB/T1. 1— ⒛09给 出的规则起草 。本标准使用重新起草法修改采用 AsTM D70馏/D7078M- 0砜 V型缺 口轨道剪切复合材料剪切性能试验方法》。本标准与 AsTM D`0℃ /D70祀 MO5相 比在 结 构 上 有 较 多 调 整 , 附 录 A中 列 出 了本标 准 与AsTM D勾 78/D7078M- 05的 章条编号对照一览表。本标准与 AsTM D⒛78/D7078M— 05相 比存在技术性差异 , 这 些差异涉及的条款已通过在其外l ml页边空 白位置的垂直单线()进 行了标示 , 附 录 B中 给出了相应技术性差异及其原因的一览表 。本标准由中国建筑材料联合会提出。本标准 由全国纤维增强塑料标准化技术委员会(sAC/TC aO)归 口。本标准起草单位 : 上海玻璃钢研究院有限公司。本标准主要起草人 : 张旭 、姚辉 、张汝光 。一一一曰前CB/T288gθ ~2012复合材料面 内剪切性能试验方法1 范田本标准规定了纤维增强塑料面内剪切性能的试验设备 、试样及其制备 、试验条件 、试验步平及结果计箅等。本标准适用于测定对称铺层的纤维增强塑料面内剪切强度 、剪切摸昼及剪切应力- 应 变曲线 。2 规范性引用文件下列义件对于本文件的应用是必不可少的。凡是注 日期 的引用文件 , 仅 注 日期 的版本适用于本文件 。凡是不注 日期的引用文件 , 其 最新版本(包 括所有 的修改单)适 用于本文件 。GB/T1446 纤维增强塑料性能试验方法总则GB/Tm61 纤维增强塑料术语3 术浯 和 定 义GB/Tg961界 定 的 以及 下列 术 语 和定 义适 用 于本 文件 。3. i残 余应 变 剪 切 强 度 ΦfFset o△ear臼trength以设 定 的残 余 应 变 容 眼值 为起 点 , 以 割 线 弹 性 模 量 为 斜 率 作 直 线 , 与 剪 切 应 力- 应 变 曲线 交 点 处 的应 力 值 。注: 残 氽应变剪切强庋用干确定材料应力- 应 变曲线的近似线性限皮 , 记 作 rs(这 一定义中所包含曲线的非线挂 , 既不认定也不排除材料已经损伤〉。在没有适当依据以确定该设定参效值时, 工 程上通常采用 02%应 变值作为设定残余应交的容限值, 对应钓残余应变剪切强度记为 蚀⒐”, 在 比较材料的残余应交剪切强度时, 必 须采用同祥的残余应变容限值 , 见 图 1。32剖线弹性摸工 cLord j l i odu】 us oF e】 灬1i ci ty在剪切应力一应变 曲线上 , 以 一小应变 量为起 点 (建议 取 0. I5%~0⒛ %), 取 适 当的应变增量 匚通常取 (0. 吐 ±0. 02)%彐 , 其 所对应 的应力增量与该应变增量之 比即为割线弹性摸量 , 该摸量视作初始 弹性模量 。3. 3扭眼剪切强度 ol ti mnte臼 treΠ gt△5%剪 切应变范围内的最大剪应力值 。CB`T2gBε θ~20124 原理将开有对称产生剪应力 , 最终使试样因注÷试样带有 V5 试 验设 旮5. i 试 验 机按 GB/T14娲 规定 。5. 2 田工工具5. 2. 1 游标卡尺 : 用 于测量试样的宽度 、厚度和 V型 槽直径 , 椅 确至 0. 01mm。5, 2. 2 量角器 : 用 于测量试样的 V型槽角度 , 精 确至 1φ 。5. 3 应变测试仪采用电阻应变仪来测量应变。应变仪至少拥有 4个通道 , 能 够测量 3%的应变 。5. 4 夹具夹具如图 2所示。夹具应有足够nl j 度且能够稳定夹持试样 , 能确倮上、下夹具的加载 中心线通过两个Ⅴ型槽 口中心。2︱刂瞽工作区内剪应力的均匀挂 。 说明 :l — — 试验机接 口;2—— 固定块 (对 称),3—— 夹具蜾钉 ,4—— 垫块 (对 称),注 l : 蜾钌用于给夹持齿面施加压力 , 垫 块用于固定试样位且 , 具 体装夹效果.
