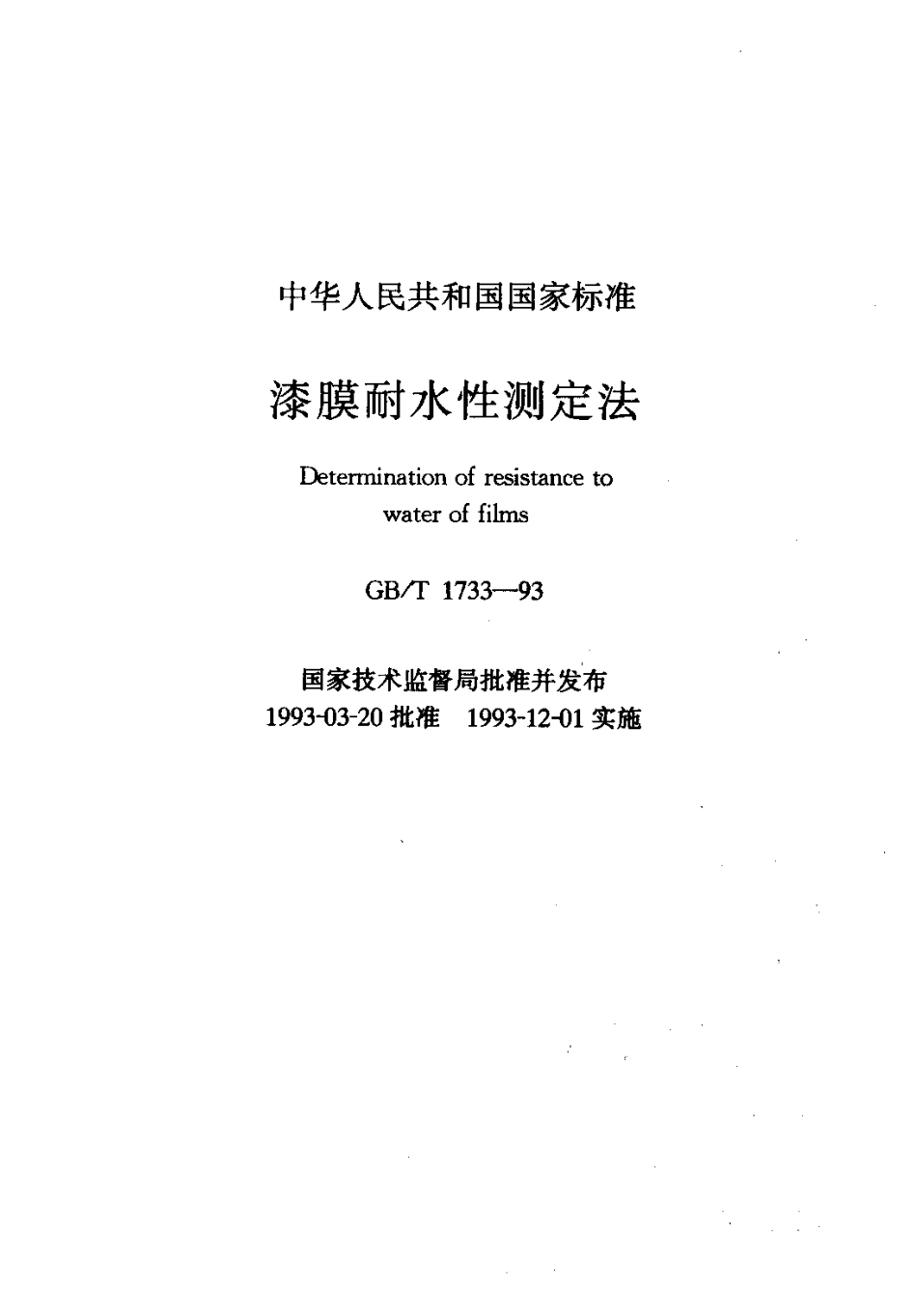

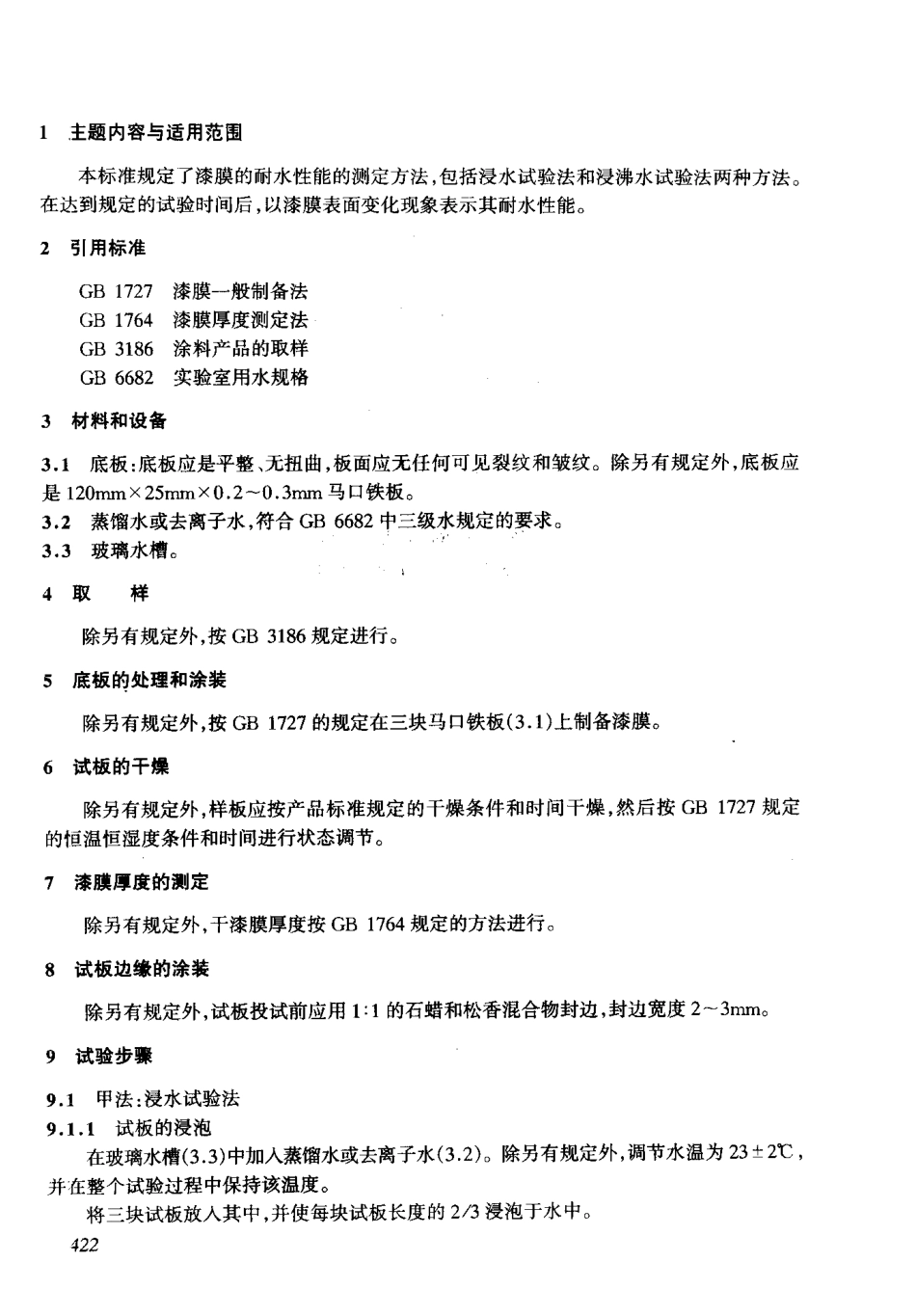

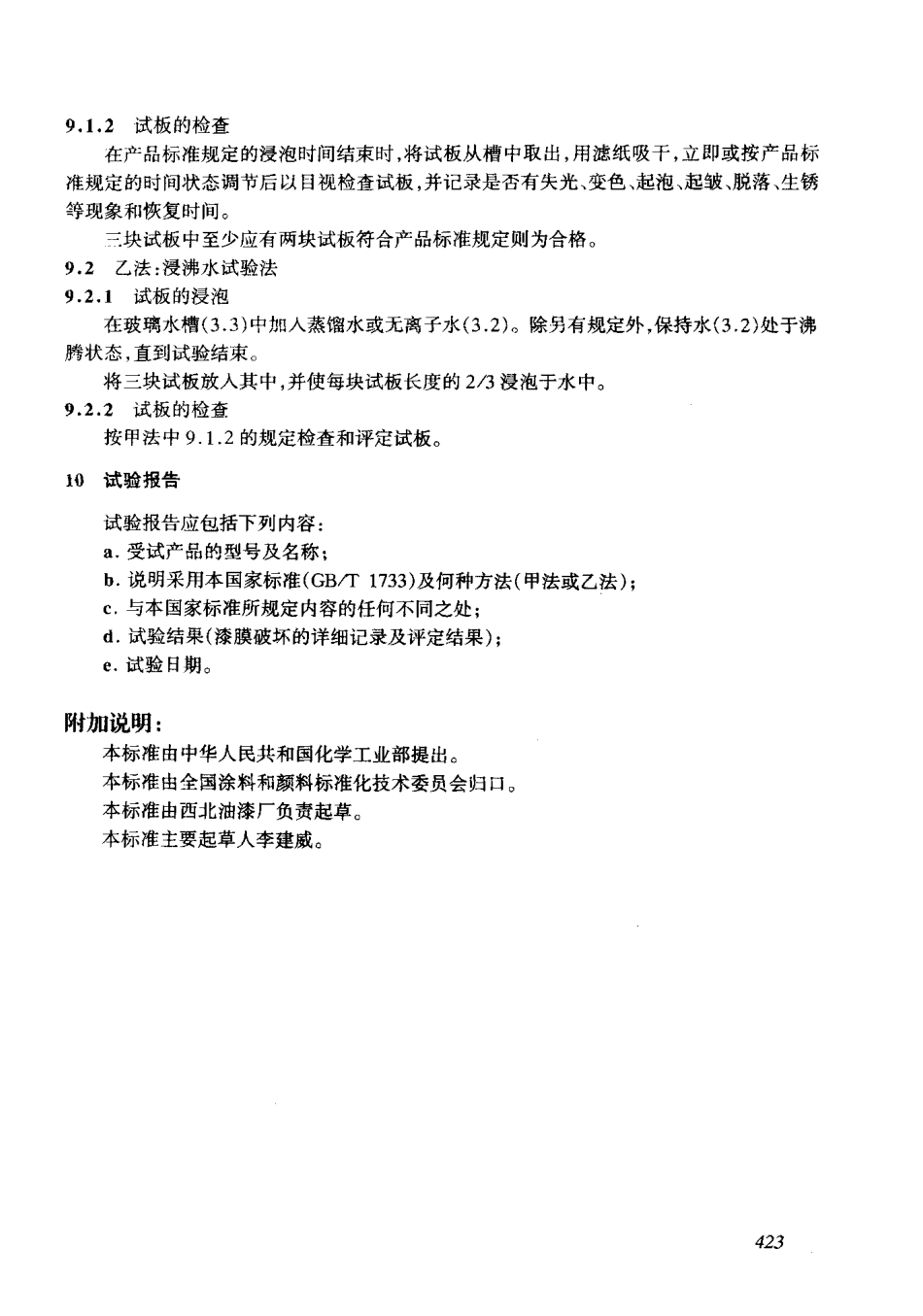

中华人民共和国国家标准漆膜耐水性测定法Deter mination of resistance to water of filmsGB / 1， 1733-93国家技术监督局批准并发布1993-0 3-20批准1993-12-0 1 实施1主题内容与适用范围 本标准规定了漆膜的耐水性能的测定方法，包括浸水试验法和浸沸水试验法两种方法。在达到规定的试验时间后，以漆膜表面变化现象表示其耐水性能。2引用标准GB 1727 漆膜一般制备法GB 1764漆膜厚度测定法GB 3186 涂料产品的取样GB 6682实验室用水规格3材料和设备3.1底板:底板应是平整、无扭曲，板面应无任何可见裂纹和皱纹。除另有规定外，底板应是 120. x 25mm x 0. 2--0. 3mm马口铁板。3.2燕馏水或去离子水，符合GB 6682 中三级水规定的要求。3 .34取玻璃水槽。 样 除另有规定外，按 GB 3186 规定进行。5 底板的处理和涂装 除另有规定外，按GB 1727 的规定在三块马口铁板(3.1)上制备漆膜。6 试板的干燥 除另有规定外，样板应按产品标准规定的干燥条件和时间干燥，然后按 GB 1727规定的恒温恒湿度条件和时间进行状态调节。7漆膜厚度的测定 除另有规定外，干漆膜厚度按GB 1764规定的方法进行。8 试板边缘的涂装 除另有规定外，试板投试前应用1:1 的石蜡和松香混合物封边，封边宽度2- 3mmo9 . 1试验步骤 甲法:浸水试验法9.1.1试板的浸泡 在玻璃水槽(3.3)中加人蒸馏水或去离子水(3.2)。除另有规定外，调节水温为23 1 2r-并在整个试验过程中保持该温度。 将三块试板放人其中，并使每块试板长度的2/3浸泡于水中。4229.1.2试板的检查 在产品标准规定的浸泡时间结束时，将试板从槽中取出，用滤纸吸干，立即或按产品标准规定的时间状态调节后以目视检查试板，并记录是否有失光、变色、起泡、起皱、脱落、生锈等现象和恢复时间。 三块试板中至少应有两块试板符合产品标准规定则为合格。9.2乙法:浸沸水试验法9.2.1试板的浸泡 在玻璃水槽(3.3)中加人蒸馏水或无离子水(3.2)., 除另有规定外，保持水(3.2)处于沸腾状态，直到试验结束 将三块试板放人其中，并使每块试板长度的2/3浸泡于水中。，.2.2试板的检查 按甲法中9.1.2 的规定检查和评定试板。10 试验报告 试验报告应包括下列内容: a，受试产品的型号及名称; b. 说明采用本国家标准(GB/ T 1733)及何种方法(甲法或乙法) ; c. 与本国家标准所规定内容的任何不同之处; d. 试验结果(漆膜破坏的详细记录及评定结果); e· 试验日期。附加说明: 本标准由中华人民共和国化学工业部提出。 本标准由全国涂料和颜料标准化技术委员会归口。 本标准由西北油漆厂负责起草。 本标准主要起草人李建威。423
