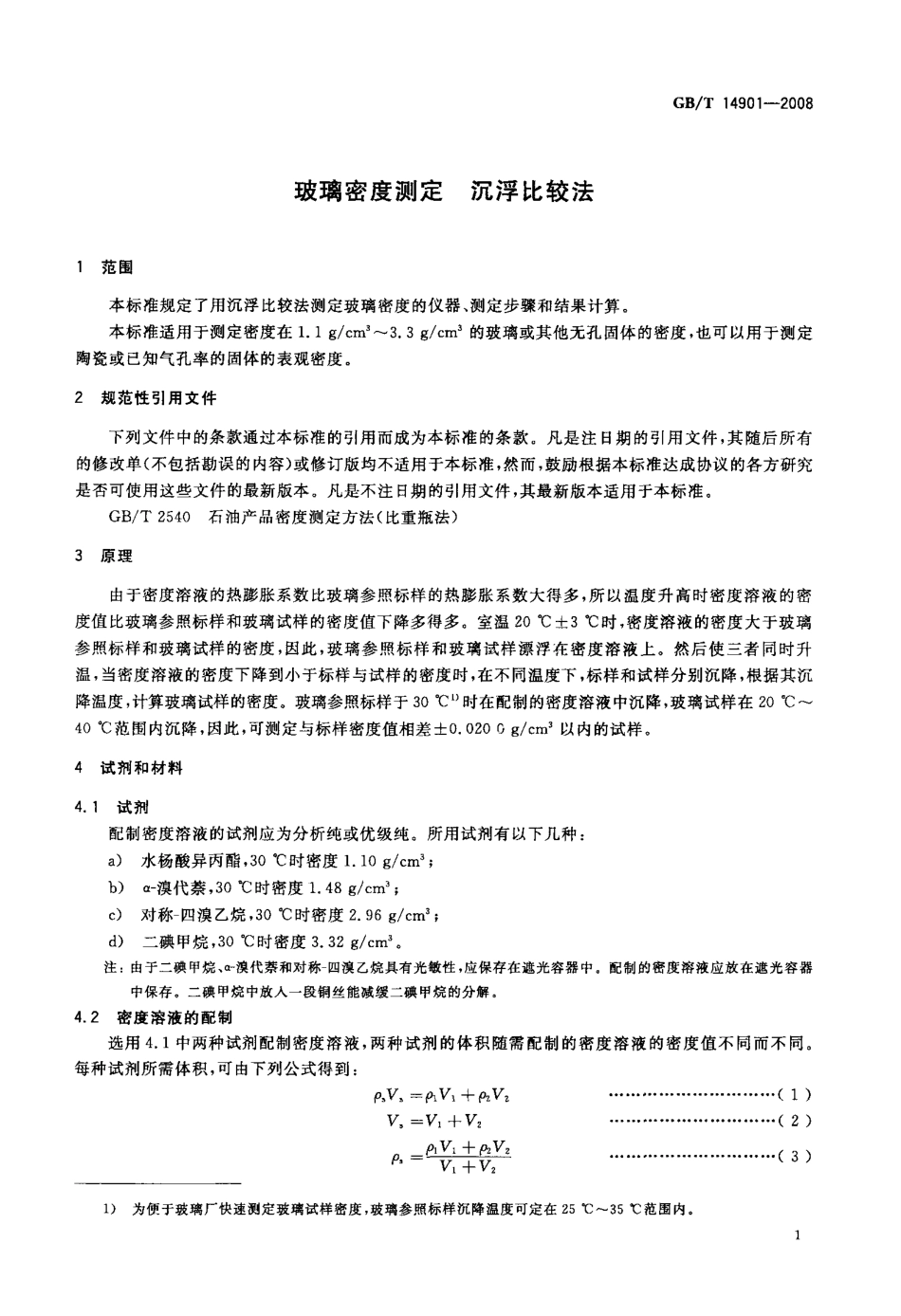

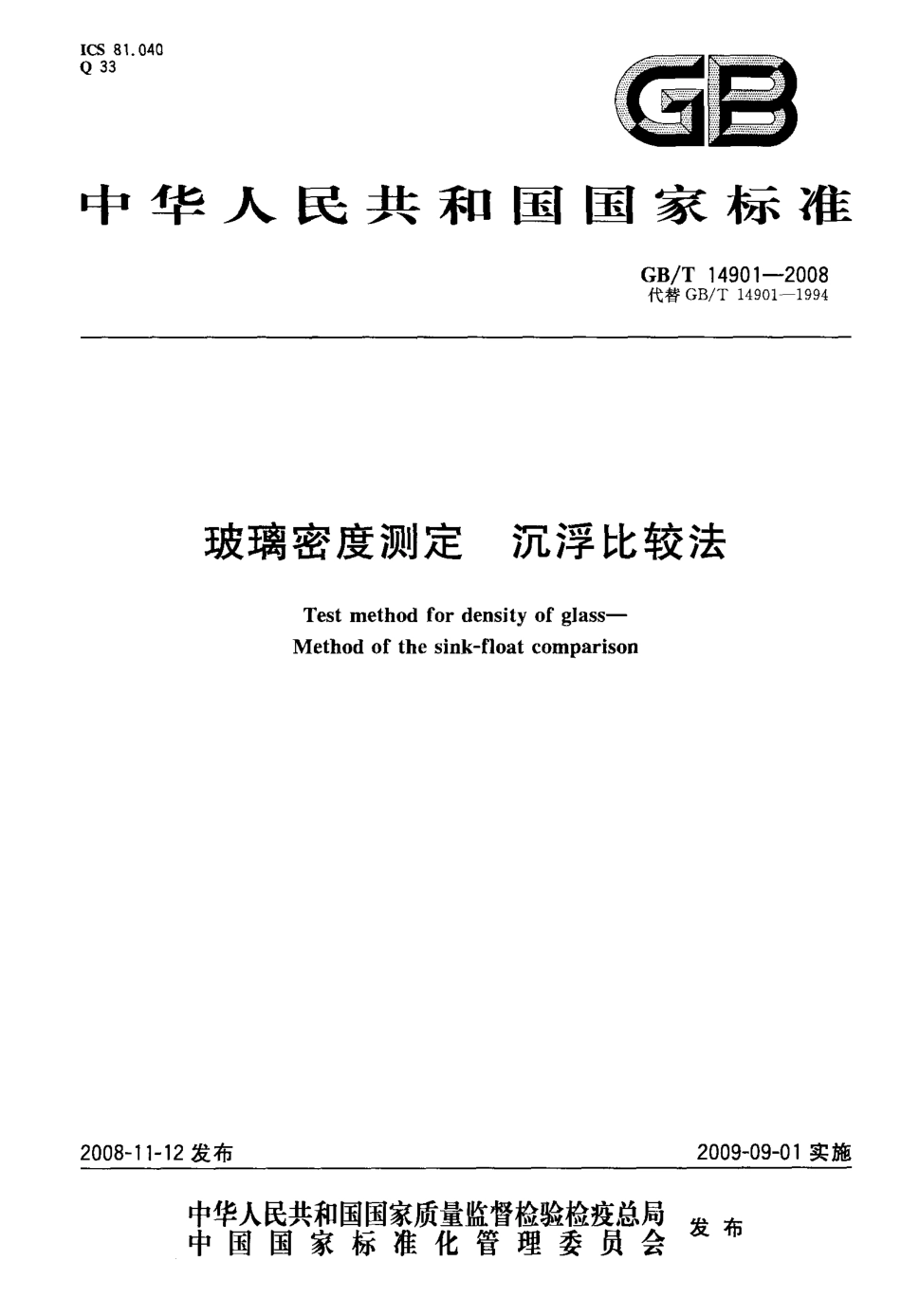

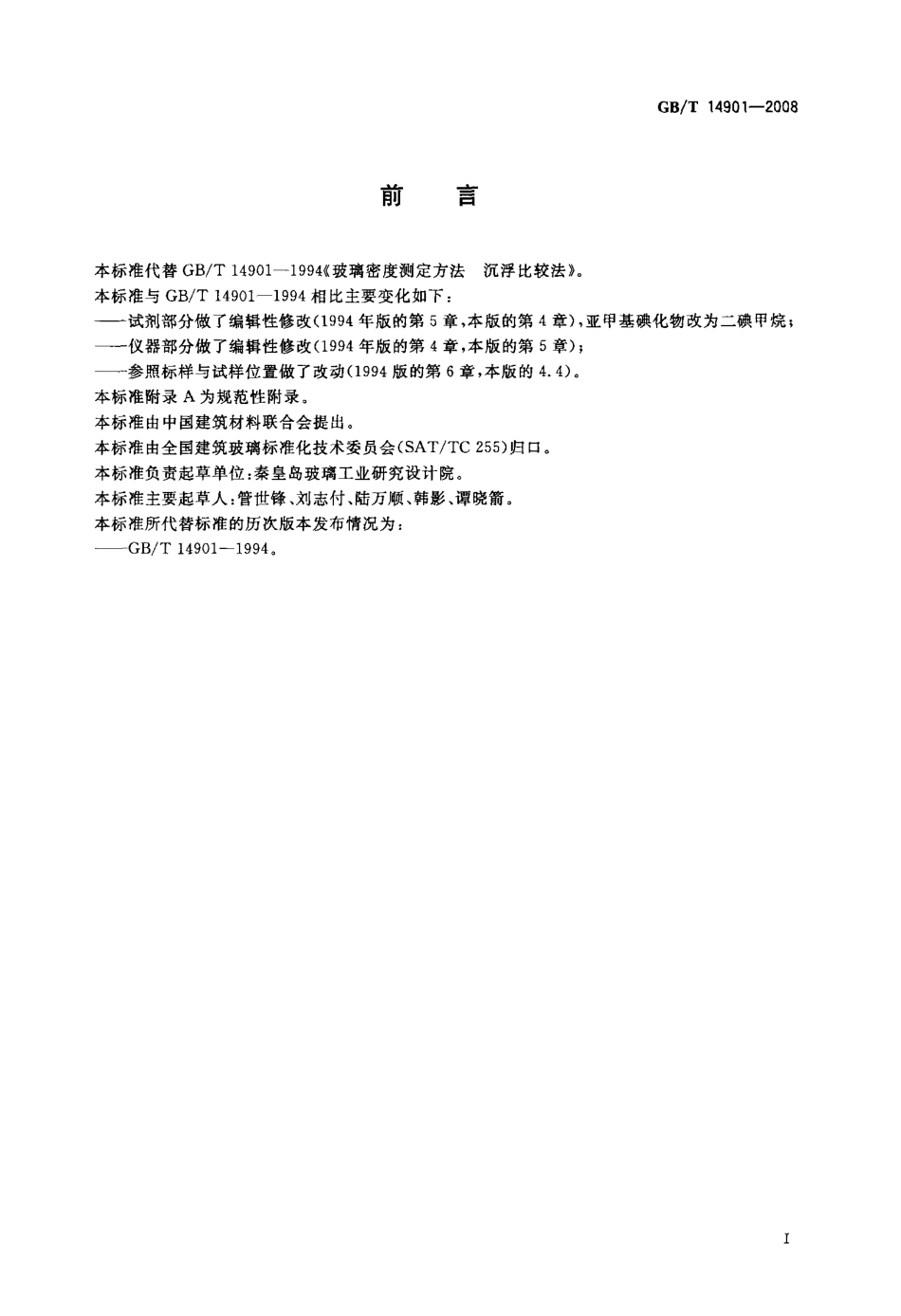

ICS 81．040Q33囝目中华人民共和国国家标准GB／T 14901—2008代替GB／T 14901- - 1994玻璃密度测定沉浮比较法2008—1 1- 12发布Test met hod for densi ty of gl ass—Met hod of t he si nk—fl oat compari son2009- 09- 0 1实施宰瞀嬲鬻瓣訾糌瞥星发布中国国家标准化管理委员会“19前言GB／T 1490 1—2008本标准代替GB／T 14901- - 1994《玻璃密度测定方法沉浮比较法》。本标准与GB／T 14901—1994相比主要变化如下：——试剂部分做了编辑性修改(1994年版的第5章，本版的第4章)，亚甲基碘化物改为二碘甲烷；——仪器部分做了编辑性修改(1994年版的第4章，本版的第5章)；一一参照标样与试样位置做了改动(1994版的第6章，本版的4．4)。本标准附录A为规范性附录。本标准由中国建筑材料联合会提出。本标准由全国建筑玻璃标准化技术委员会(SAT／TC 255)归口。本标准负责起草单位：秦皇岛玻璃工业研究设计院。本标准主要起草人：管世锋、刘志付、陆万顺、韩影、谭晓箭。本标准所代替标准的历次版本发布情况为：——GB／T 14901—1994。玻璃密度测定沉浮比较法GB／T 14901—20081范围本标准规定了用沉浮比较法测定玻璃密度的仪器、测定步骤和结果计算。本标准适用于测定密度在1．1g／cm3～3．3 g／cm3的玻璃或其他无孔固体的密度，也可以用于测定陶瓷或已知气孔率的固体的表观密度。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T 2540石油产品密度测定方法( 比重瓶法)3原理由于密度溶液的热膨胀系数比玻璃参照标样的热膨胀系数大得多，所以温度升高时密度溶液的密度值比玻璃参照标样和玻璃试样的密度值下降多得多。室温20℃士3℃时，密度溶液的密度大于玻璃参照标样和玻璃试样的密度，因此，玻璃参照标样和玻璃试样漂浮在密度溶液上。然后使三者同时升温，当密度溶液的密度下降到小于标样与试样的密度时，在不同温度下，标样和试样分别沉降，根据其沉降温度，计算玻璃试样的密度。玻璃参照标样于30℃”时在配制的密度溶液中沉降，玻璃试样在20℃～40℃范围内沉降，因此，可测定与标样密度值相差±0．020 o g／cm3以内的试样。4试剂和材料4．1试剂配制密度溶液的试剂应为分析纯或优级纯。所用试剂有以下几种：a)水杨酸异丙酯，30℃时密度1．10 g／cm3；b)a一溴代萘，30℃时密度1．48 g／cm3；c) 对称四溴乙烷，30℃时密度2．96 g／cm3；d)二碘甲烷，30℃时密度3．32 g／cm3。注：由于二碘甲烷、口一溴代萘和对称四溴乙烷具有光敏性，应保存在遮光容器中。配制的密度溶液应放在遮光容器中保存。二碘甲烷中放人一段铜丝能减缓二碘甲烷的分解。4．2密度溶液的配制选用4．1中两种试剂配制密度溶液，两种试剂的体积随需配制的密度溶液的密度值不同而不同。每种试剂所需体积，可由下列公式得到：BV，一nVl +＆Vz⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯( 1)V，一V，+K⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯( 2)舻觜⋯⋯⋯⋯⋯⋯(3)1)为便于玻璃厂快速测定玻璃试样密度，玻璃参照标样沉降温度可定在25℃～35℃范围内。1GB／T 14901—2008式中：风——配制的密度溶液的密度，单位为克每立方厘米(g／cm3)；V，——配制的密度溶液的体积，单位为毫升(mL)；n——30℃时试剂1的密度，单位为克每立方厘米(g／cm3)；Pz——30℃时试剂2的密度，单位为克每立方厘米(g／cm3)；V，——30℃时试剂1的体积，单位为毫升(mL)；V。——30℃时试剂2的体积，单位为毫升(mL)。量取试剂1 V，(mL)，试剂2 U(mL)，置于烧杯中混合。在电炉上加热至30℃，将玻璃参照标样放入密度溶液中，加入1滴或数滴试剂1或试剂2充分搅拌，直至标样子30℃开始沉降为止。4．3密度溶液温度系数的测定用GB／T 2540规定方法测定温度为20℃和40℃时密度溶液的密度。密度溶液的温度系数‘用式(4)计算：c一餐专( 4)式中：C——密度溶液温度系数，单位为克每立方厘米摄氏度Eg.
