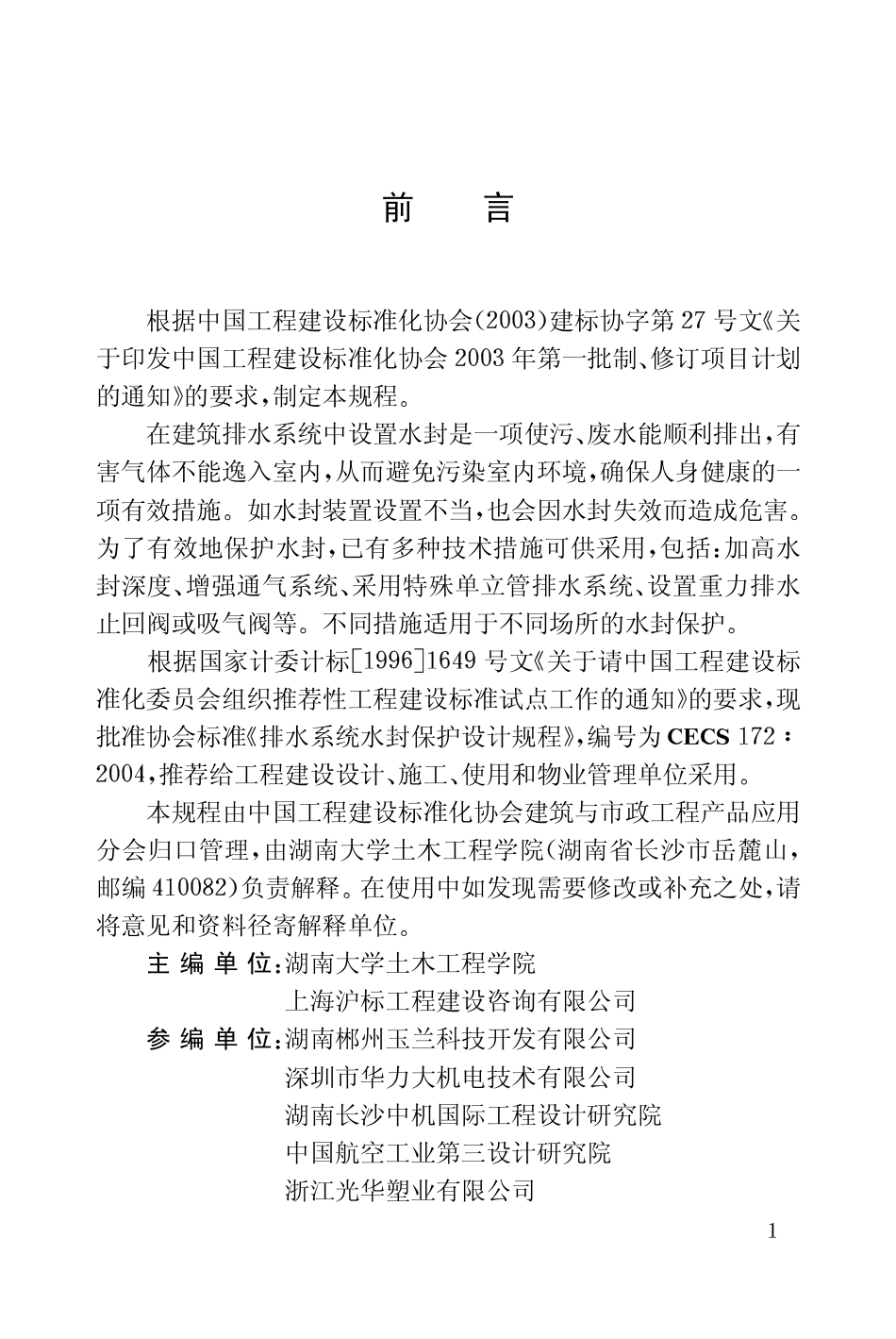

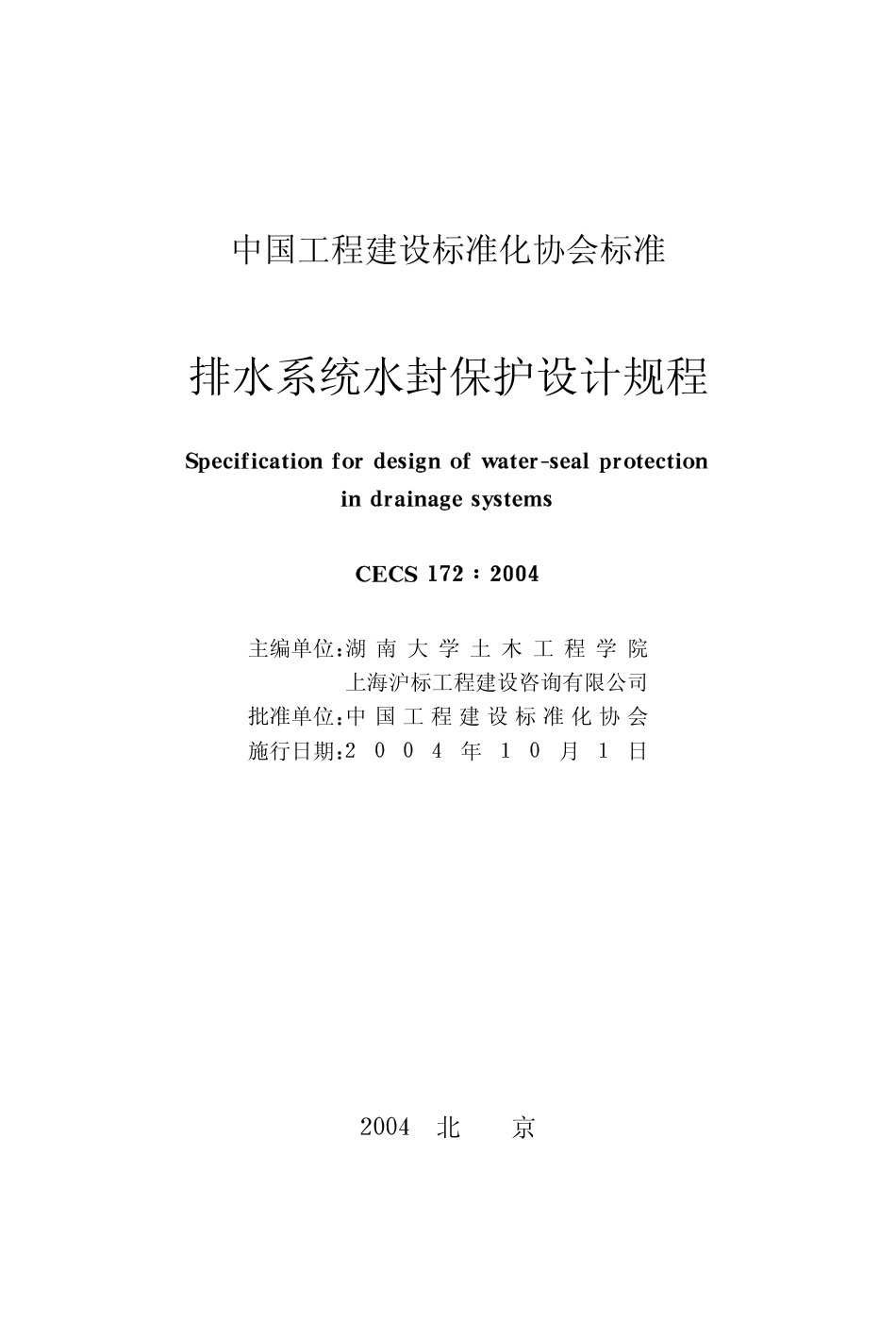

建 标中国工程建设标准化协会标准排水系统水封保护设计规程中国工程建设标准化协会标准排水系统水封保护设计规程主编单位 湖 南 大 学 土 木 工 程 学 院上海沪标工程建设咨询有限公司批准单位 中 国 工 程 建 设 标 准 化 协 会施行日期年月日北京前言根据中国工程建设标准化协会建标协字第号文 关于印发中国工程建设标准化协会年第一批制 修订项目计划的通知 的要求 制定本规程在建筑排水系统中设置水封是一项使污 废水能顺利排出 有害气体不能逸入室内 从而避免污染室内环境 确保人身健康的一项有效措施如水封装置设置不当 也会因水封失效而造成危害为了有效地保护水封 已有多种技术措施可供采用 包括 加高水封深度 增强通气系统 采用特殊单立管排水系统 设置重力排水止回阀或吸气阀等不同措施适用于不同场所的水封保护根据国家计委计标号文 关于请中国工程建设标准化委员会组织推荐性工程建设标准试点工作的通知 的要求 现批准协会标准 排水系统水封保护设计规程编号为推荐给工程建设设计 施工 使用和物业管理单位采用本规程由中国工程建设标准化协会建筑与市政工程产品应用分会归口管理 由湖南大学土木工程学院 湖南省长沙市岳麓山邮编负责解释 在使用中如发现需要修改或补充之处 请将意见和资料径寄解释单位主 编 单 位 湖南大学土木工程学院上海沪标工程建设咨询有限公司参 编 单 位 湖南郴州玉兰科技开发有限公司深圳市华力大机电技术有限公司湖南长沙中机国际工程设计研究院中国航空工业第三设计研究院浙江光华塑业有限公司上海华力大工业设备制造有限公司主要起草人 施周姜文源尹玉兰许仕荣袁玉梅陈乙飞牛利伟李天如刘健灵郑德明张颂东林宏建刘滢中国工程建设标准化协会年月日目次总则术语水封设置水封保护措施水封保护措施的技术要求通气管系统特殊单立管排水系统重力排水止回阀吸气阀本规程用词说明总则为了保证排水系统压力工况正常 排水通畅 防止有害气体逸入室内 设置和保护水封 制定本规程本规程适用于新建 改建和扩建的民用与工业建筑中 排水系统水封的设置及其保护的设计工程中采用保护水封的装置应符合国家现行有关产品标准的规定水封的设置及其保护的设计除符合本规程外 尚应符合国家现行有关标准的规定术语水封利用局部充水的方法隔断管道 设备等系统内部腔体与建筑室内空间连通的措施水封装置建筑排水管道系统中用以实现水封功能的装置水封深度水封装置中 水封进出口的水位差 上溢流点与上浸点之间的距离或高差又称水封高度水封破坏因水封失效而导致排水管道系统内气体逸入室内的现象水封保护防止水封破坏的措施负压抽吸由于排水管道系统中小于大气压的压力抽吸水封水 而导致水封部分存水流失的现象正压喷溅由于排水管道系统中大于大气压的压力使水封水喷出 而导致水封部分存水流失的现象自虹吸由于水封装置排出管的竖管过长或排水呈现满管流而在排水时形成较强虹吸力的水力学现象惯性晃动由于瞬时大量排水 或通气管中倒灌强风 或排水管中压力波动等原因 造成水封水面上下晃动 而导致水封部分存水流失的现象蒸发由于卫生器具长期不使用 又没有及时为水封补水 使存水弯水封水减少而导致水封破坏的现象毛细管作用由于布条 帛丝 毛发等纤维状杂物残留在存水弯内外而形成的毛细作用 使水封水不断被吸出的现象存水弯在卫生器具 除带有水封装置的器具外用水设备与排水横支管或立管连接处起水封作用的带弯曲通道的管件水封井具有水封功能的小型构筑物特殊单立管排水系统管件采用特制配件或管道采用螺旋管的单根立管排水系统特制配件单立管排水系统配置上部和下部特制配件以防止水舌阻隔 负压抽吸和正压喷溅的单根立管排水系统螺旋管单立管排水系统管道采用硬聚氯乙烯螺旋管 挤压成型的内壁有数条凸出三角形螺旋肋的圆管 的单根立管排水系统综合型单立管排水系统管件采用特制配件 且管道采用螺旋管的单根立管排水系统重力排水止回阀用于重力排水系统的单向流动止回阀吸气阀安装在排水系统中 当管道内出现负压时 只允许空气进入排水系统 不允许排水系统内有害气体逸出的阀门水.
