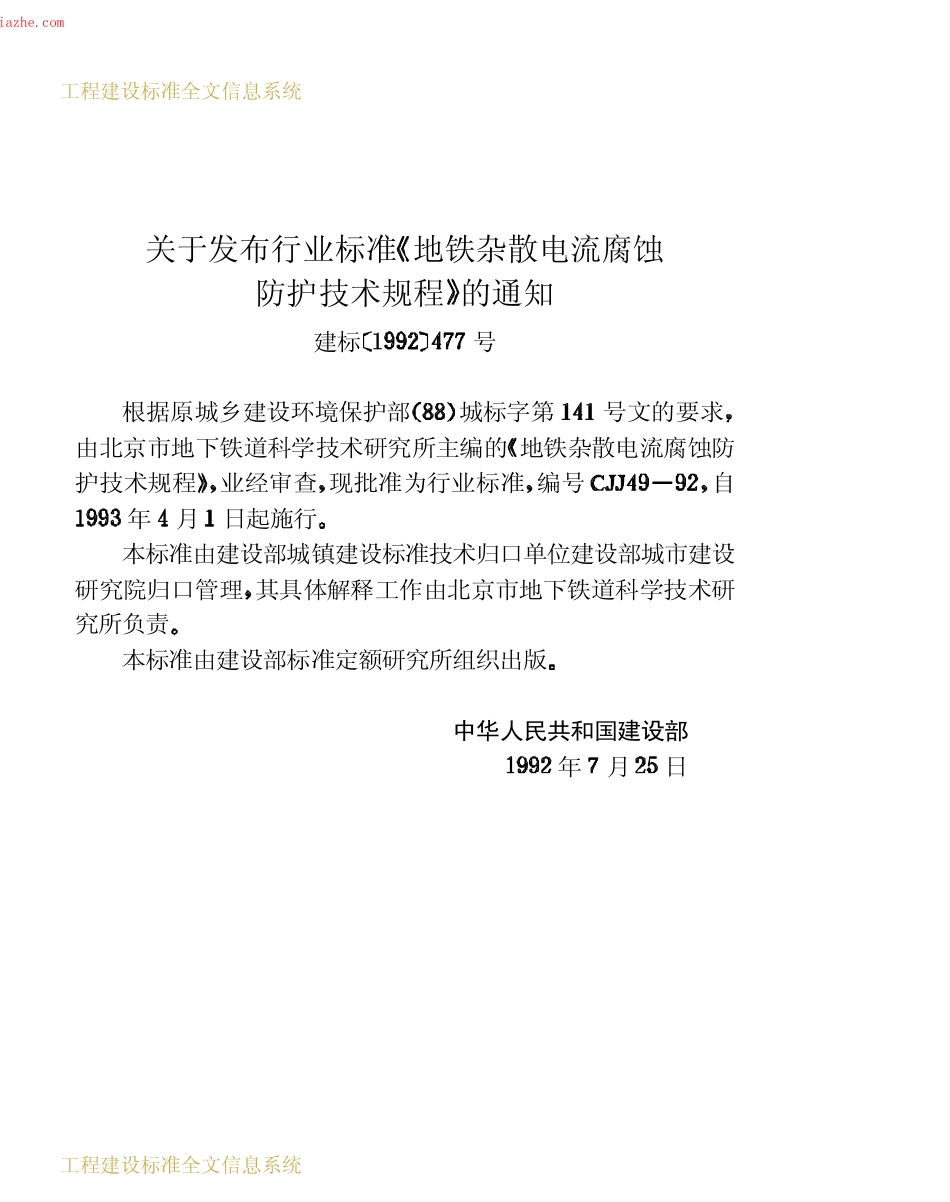

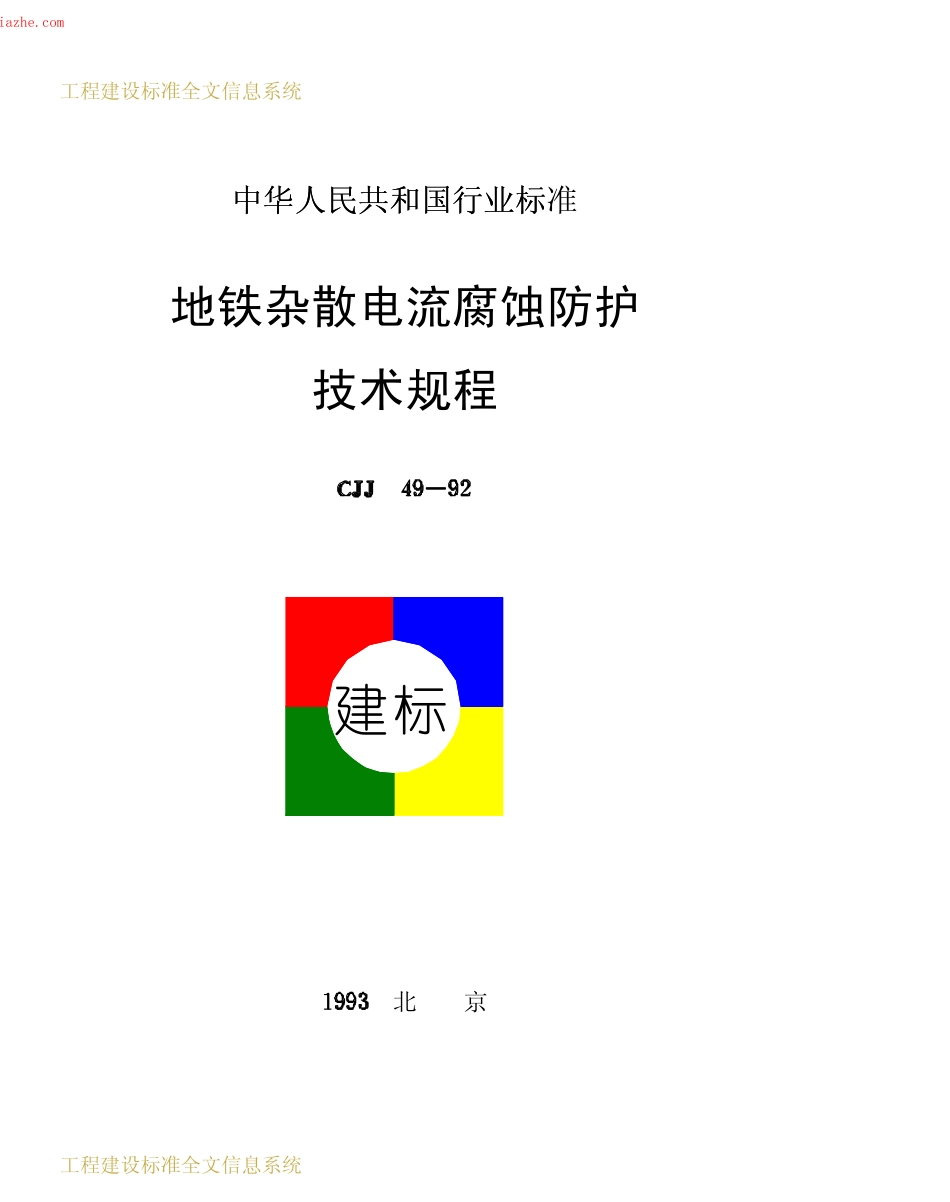

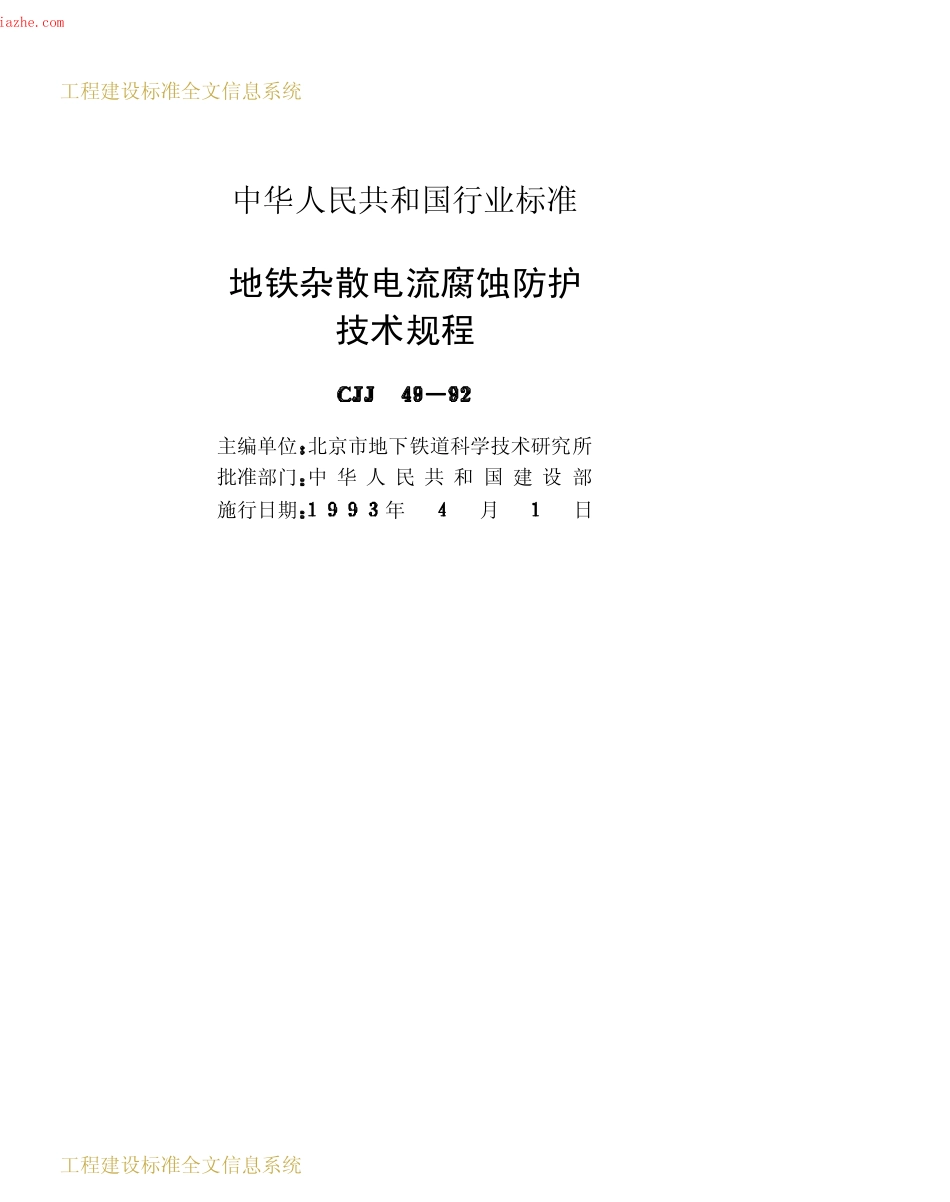

建标工程建设标准全文信息系统工程建设标准全文信息系统中华人民共和国行业标中华人民共和国行业标准地铁杂散电流腐蚀防护技术规程北京工程建设标准全文信息系统工程建设标准全文信息系统中华人民共和国行业标准地铁杂散电流腐蚀防护技术规程主编单位 北京市地下铁道科学技术研究所批准部门 中 华 人 民 共 和 国 建 设 部施行日期年月日工程建设标准全文信息系统工程建设标准全文信息系统关于发布行业标准 地铁杂散电流腐蚀防护技术规程 的通知建标号根据原城乡建设环境保护部城标字第号文的要求由北京市地下铁道科学技术研究所主编的 地铁杂散电流腐蚀防护技术规程业经审查 现批准为行业标准 编号自年月日起施行本标准由建设部城镇建设标准技术归口单位建设部城市建设研究院归口管理 其具体解释工作由北京市地下铁道科学技术研究所负责本标准由建设部标准定额研究所组织出版中华人民共和国建设部年月日工程建设标准全文信息系统工程建设标准全文信息系统目录第一章总则第二章基 本 原 则第三章地铁结构与设备受杂散电流腐蚀的危险性指标第四章地铁杂散电流值的限制第一节地铁牵引供电系统第二节地铁走行轨回流系统第五章地铁沿线金属管线结构的防护第一节地铁主体结构第二节电缆及管道结构第三节地铁及车辆段结构与设施第六章防 护 监 测第一节一 般 规 定第二节监测点和测量室第七章验收与检查试验附录一本规程术语解释附录二地铁杂散电流腐蚀与防护的试验测量和使用仪表附录三本规程用词说明附加说明附 条文说明工程建设标准全文信息系统工程建设标准全文信息系统第一章总则第条地铁的杂散电流 迷流 对城市建筑和地铁本身具有较大的腐蚀作用 为有效地限制地铁杂散电流 降低与消除其不利影响 保证地铁具有良好的社会经济总体效益 制订本规程第条本规程适用于采用直流电力牵引和走行轨回流方式的地铁系统的设计 施工和运行维护等各个环节 其中主要包括一 地铁直流牵引供电系统中与限制和减小杂散电流值有关的措施二 地铁中可能受到杂散电流腐蚀或影响其外泄的结构与设备三 地铁系统中的防蚀措施本规程不适用于地铁建设过程中所采取的临时性措施第条地铁的工程设计 应包括杂散电流腐蚀防护的内容 积极防护和消极防护措施第条地铁的建设施工必须按照工程设计的要求 完成限制杂散电流的各项措施和地铁结构的腐蚀防护与监测设施并作为工程验收的内容施工过程中 应及时逐段检查施工质量保证达到技术指标第条常年正常运行的地铁线路 应在运行方式上力求减小杂散电流值地铁的线路和线路上部建筑 应经常处于清洁 干燥和良好绝缘的状态第条地铁的杂散电流腐蚀防护除应遵守本规程外尚应符合国家现行有关标准的规定工程建设标准全文信息系统工程建设标准全文信息系统第二章基 本 原 则第条地铁杂散电流 迷流 腐蚀防护的基本原则应符合下列规定一 以治本为主 将地铁杂散电流减小至最低限度二 限制杂散电流向地铁外部的扩散三 地铁附近的地中金属管线结构 应单独采取有效的防蚀措施第条新建的地铁线路 在其工程设计中 应包括下述有关杂散电流腐蚀防护的内容一 在地铁的牵引供电与回流系统中限制杂散电流的措施二 设计合理 性能可靠持久的隧洞绝缘防水措施三 主体结构钢筋及金属管线结构的防护措施四 在地铁沿线敷设的各种电缆 水管等管线结构 应选择符合杂散电流腐蚀防护要求的材质 结构设计和施工方法五 沿线及车站防蚀监测点的设置方案六 杂散电流腐蚀特殊防护方法论证和实施方案第条 在对既有地铁线路进行 杂散电流腐蚀防护 设计时 应以现场实测和调查的结果为依据工程建设标准全文信息系统工程建设标准全文信息系统第三章地铁结构与设备受杂散电流腐蚀的危险性指标第条应对运行中的地铁建筑 结构与设备等进行相应的电气测量 以判断其受杂散电流腐蚀的情况第条地铁结构与设备受杂散电流腐蚀的危险性指标 应由结构表面向周围电解质漏泄的电流密度和由此引起的电位极化偏移来确定第条电腐蚀危险性的直接定量指标漏泄电流密度其允许值应符合表的规定地铁结构允许漏泄电流密度表材料与结构允许漏泄电流密度生铁混凝.
