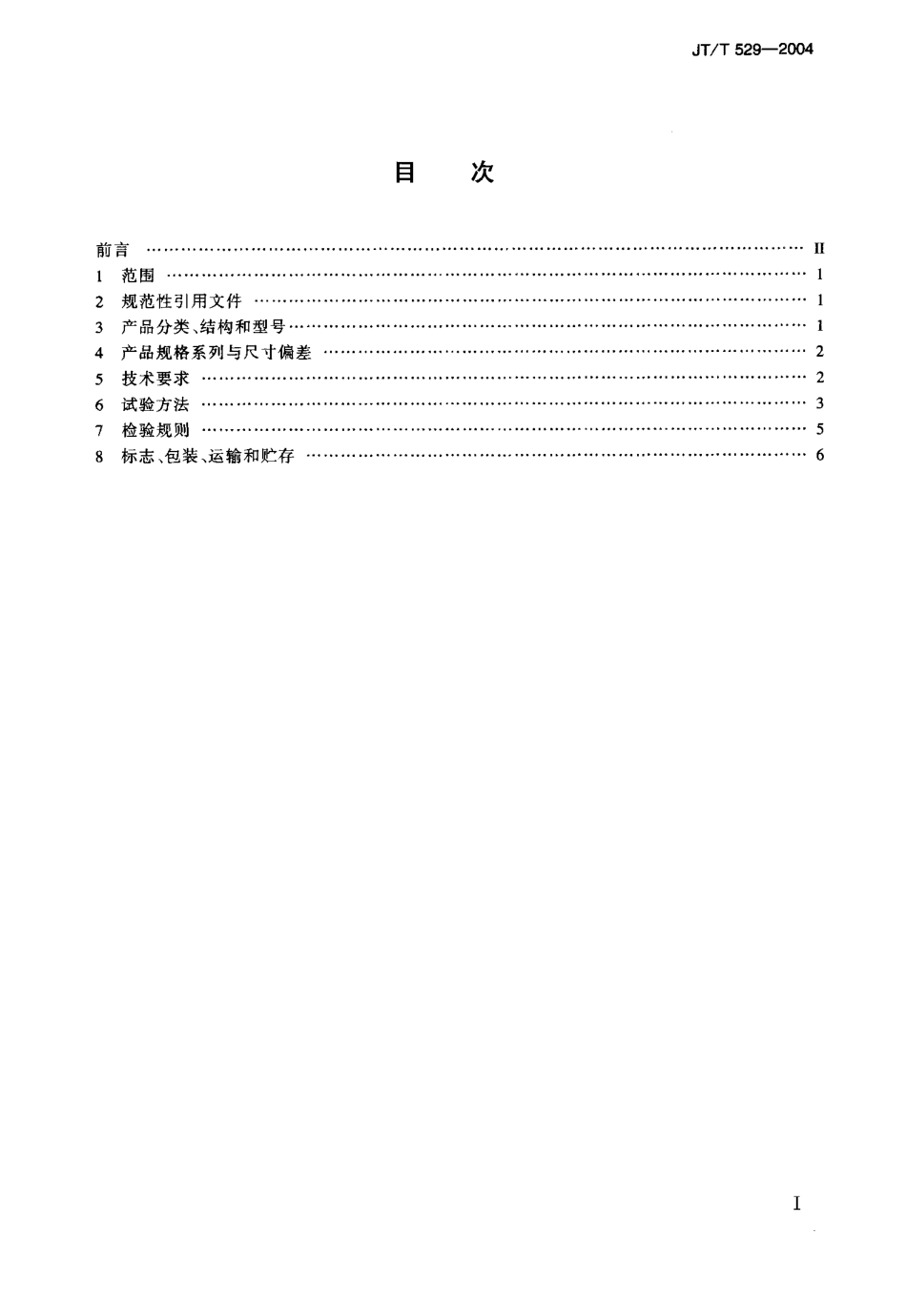

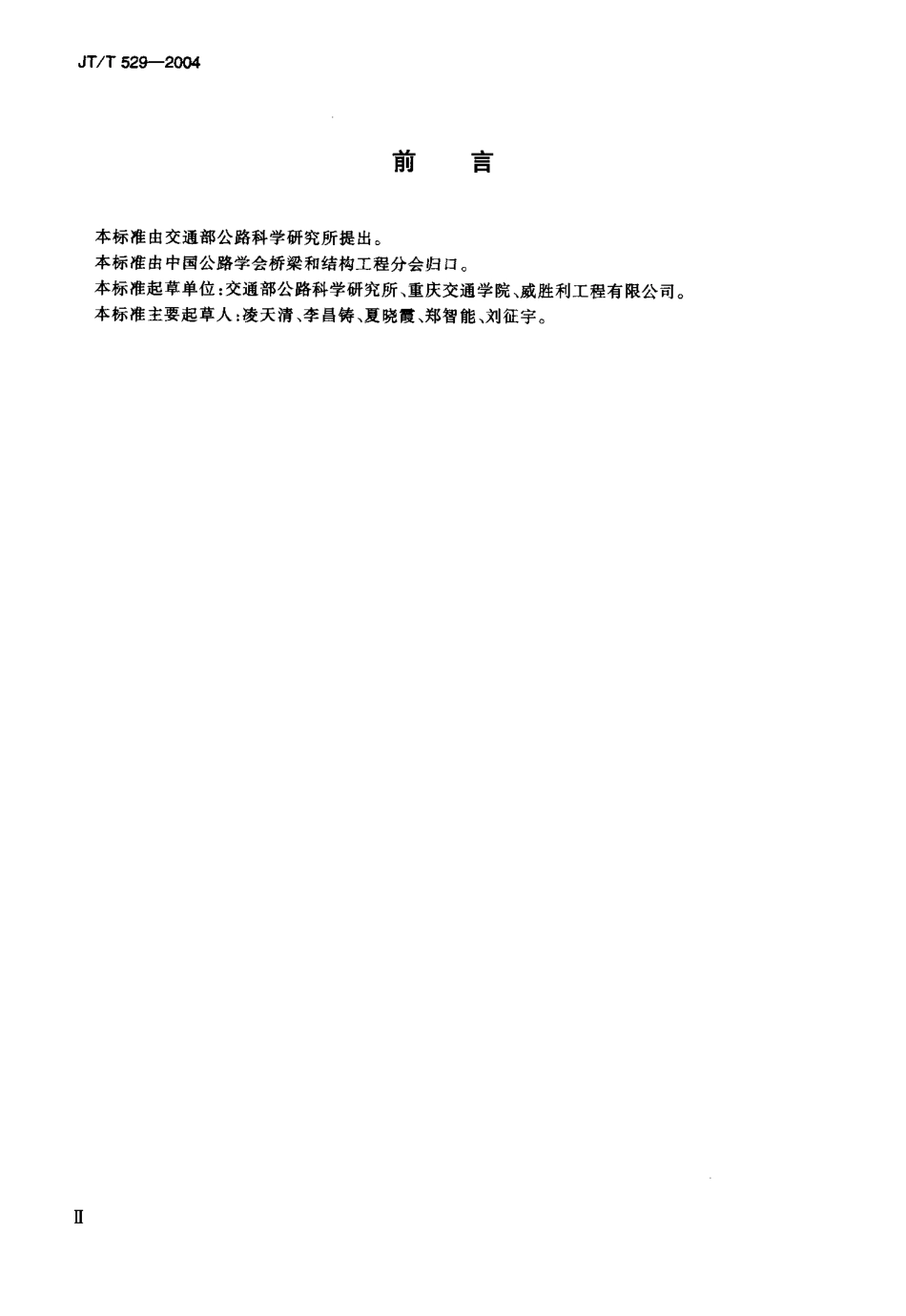

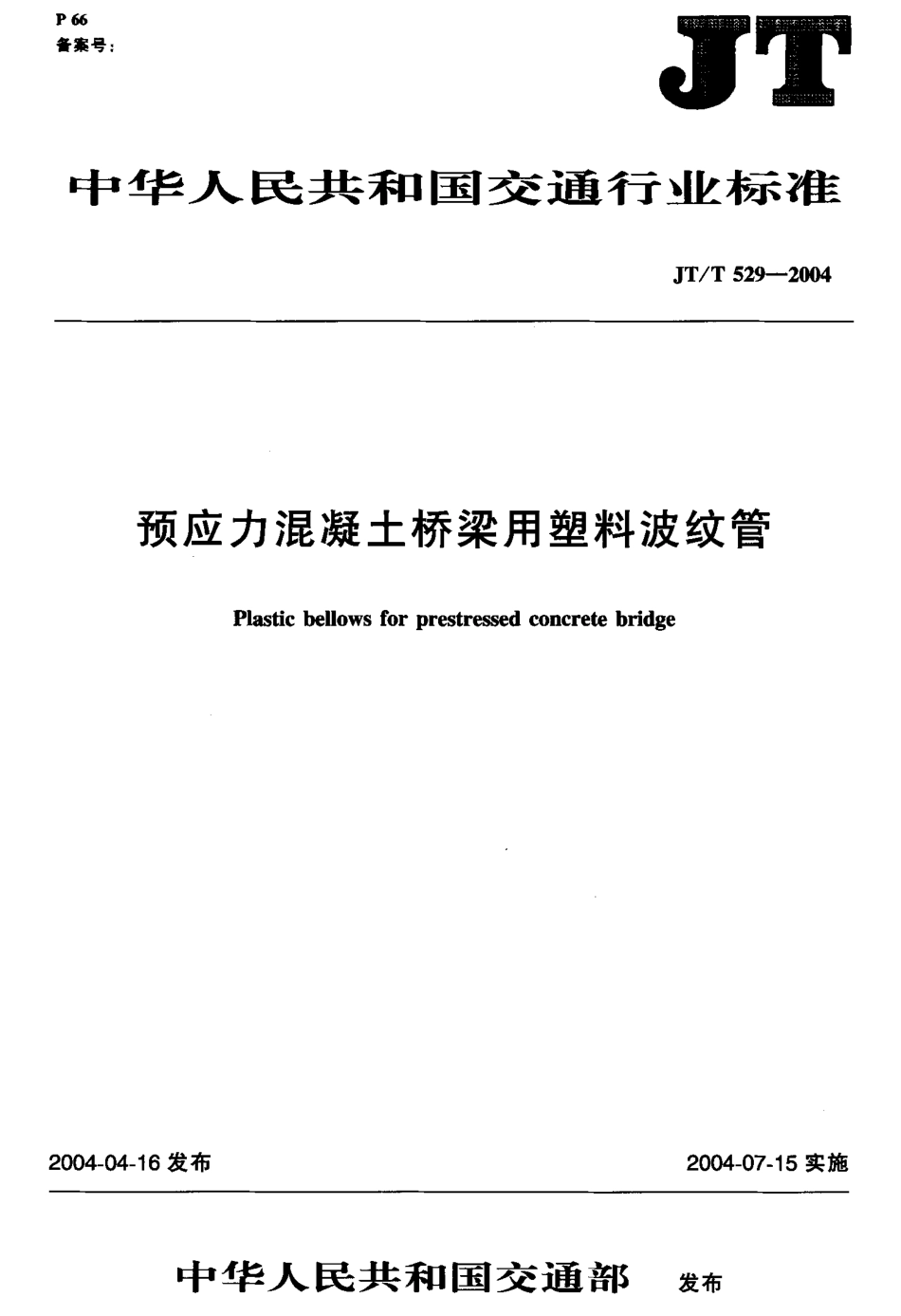

P 66备 案号万T中 华 Ik民 it和 国 交 通 行 」E 标 准JT/ T 529- 2004预应力混凝土桥梁用塑料波纹管Plastic bellows for prestressed concrete bridge2004-04-16 发布2004-07-15 实施中 华 人 民共 和 国 交 通 部&*FJ T/ T 52 9 -20 04目次前言1范 围2规范性引用文件3产品分类、结构和型号···········，··············，·····⋯⋯4产品规格系列与尺寸偏差5技术要求6试 验 方 法7检 验 规 则8标志、包装、运输和贮存J T/ T 529-2004前言本标准由交通部公路科学研究所提出。本标准由中国公路学会桥梁和结构工程分会归口。本标准起草单位:交通部公路科学研究所、重庆交通学院、威胜利工程有限公司。本标准主要起草人:凌天清、李昌铸、夏晓霞、郑智能、刘征宇。J T/ 下 5 29 -2 00 4预应力混凝土桥梁用塑料波纹管1范 围 本标准规定了预应力混凝土桥梁用塑料波纹管产品的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。 本标准适用于以高密度聚乙烯树脂(HDPE) 或聚丙烯(PP)为主要原料，经热熔挤出成型的预应力混凝土桥梁用塑料波纹管。2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/ T 2918塑料试样状态调节和试验的标准环境(idt LSO 291) GB/T 8806塑料管材尺寸测量方法(eqv ISO 3126) GB/ T 9647热塑性塑料管材环刚度的测定 GB/T 11116高密度聚乙烯树脂 GB/T 14152热塑性塑料管材耐外冲击性能试验方法 时针旋转法(eqv ISO 3127) GB/ T 18742 .1冷热水用聚丙烯管道系统 第一部分:总则(NEQ ISO/ DIS 15874)3产品分类、结构和型号3. 1分 类 塑料波纹管按截面形状可分为圆形和扁形两大类。3 . 2结构 塑料波纹管的结构见图 1 和图2。波峰4 mm一5mm，波距 30 mm一60mmo 圈 1圆形妞料 波坟管3. 3型 号 . 型号表示方式: 巨二 一 巨二 [ 二圈2扁 形皿料波坟管} L一一一一管材类别代号;1管材 内径 ，nun;—产品代号 .SBG.J T / 下 52 9-2 0 04管材类别代号:圆形管代号为 Y ;扁形管代号为 Bo管材内径:圆形管以d表示;扁形管以长轴 U; 表示。示例 1:内径为50二 的圆形塑料波纹管型号:SBG- 50Y.示 例 2 :长 轴 方 向 内 径 为 41 mm 的 扁 形 塑 料 波 纹 管 型 号 : SBG-41 B o4产 品 规 格 系 列 与 尺 寸 偏 差4 .1圆形塑料波纹管4 .1.， 圆形塑料波纹管规格见表 t o4 .1.2圆形塑料波纹管的长度规格一般为 6,8, lom,偏差0 一+ lommo 表1圆形塑料波纹管规格型号内径 d , mm外 径 D,mm壁 厚 3，二不 圆度配套使用的锚具标称值偏 差标 称 值偏 差标 称 值偏 差S BG -5 0Y5 0t 1 . 06 3:1 . 02 . 5+ 0 . 56 %Y M 12 -7Y M1 5-57 3S BG -6 0Y6 0Y M1 2-12Y M15 -72 . 5S BG -75 Y7 52 . 58 8Y M12 -19Y M 15 -12S BG -9 0 Y9 0士 2 . 010 6士 2 . 03 . 0Y M12 -2 2Y M 15 -17S B G-10 0 Y10 03 . 01 16Y M12 -3 1Y M 15 -22S B G-11 5 Y1 153 . 0Y M 12 -3 7Y M 15 -2713 1Y M12 -4 2Y M 15 -3 13 . 014 6S B G-130 Y13 04 .2扁形塑料波纹管 扁形塑料波纹管规格见表2a表2扁形塑料波纹管规格单 位 为 毫 米型号长 轴 U,短 轴 Ux壁 厚 :标称值偏 差标 称 值偏 差标 称 值偏 差SB G-4 1B4 1x 1 . 02 2+ 0 . 52 . 5+ 0 . 5SB G-5 5 B5 52 22 . 52 2SB G-7 2 B7 23 . 0S B G-9 0 B902 23 . 05技 术 要 求5 .1原材料 塑料波纹管原材料应使用原始粒状原料 ，严禁使用粉状和再造粒状颗粒原料。高密度聚乙烯( HDPE)应满足 GB/ .
