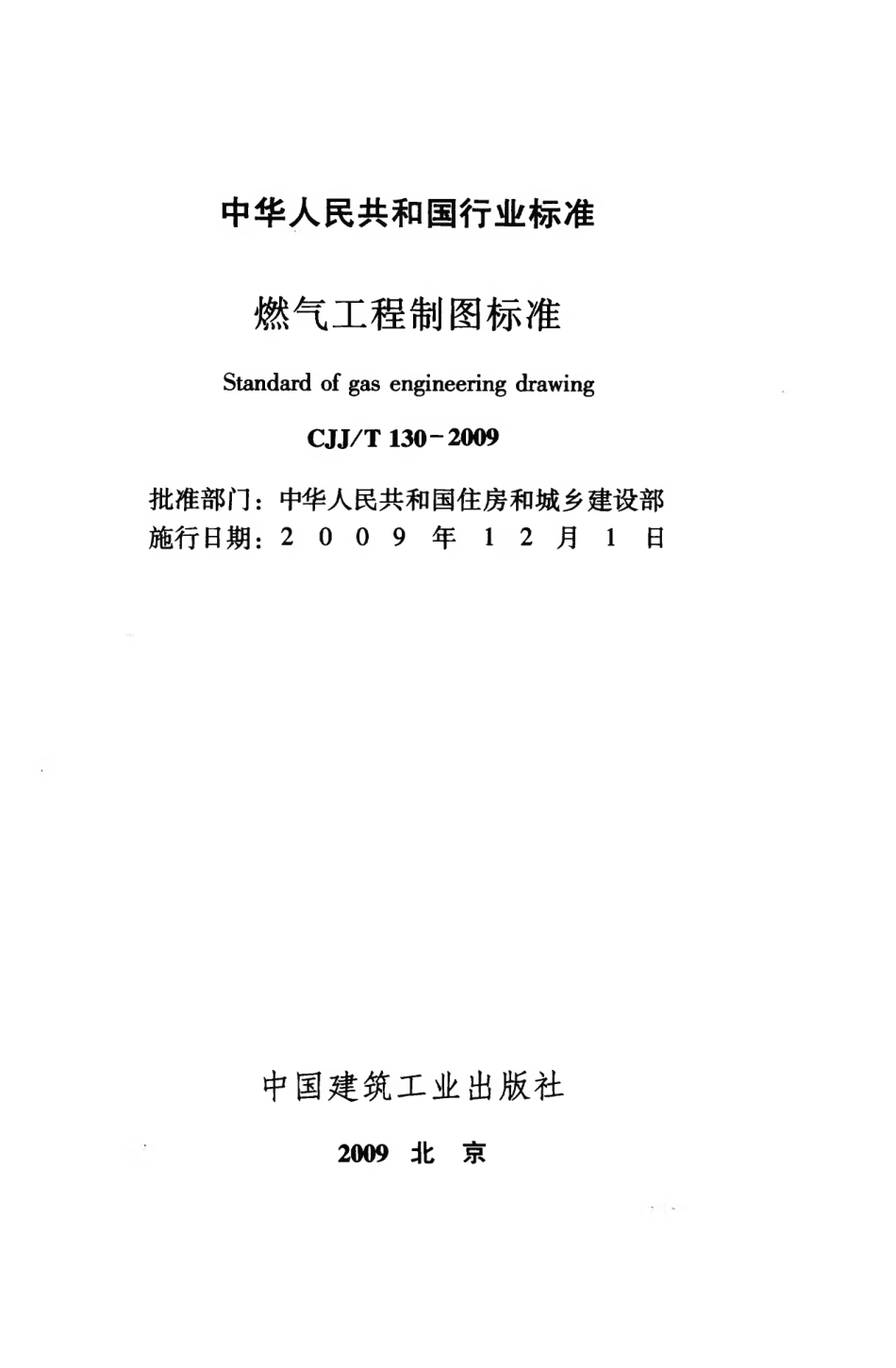

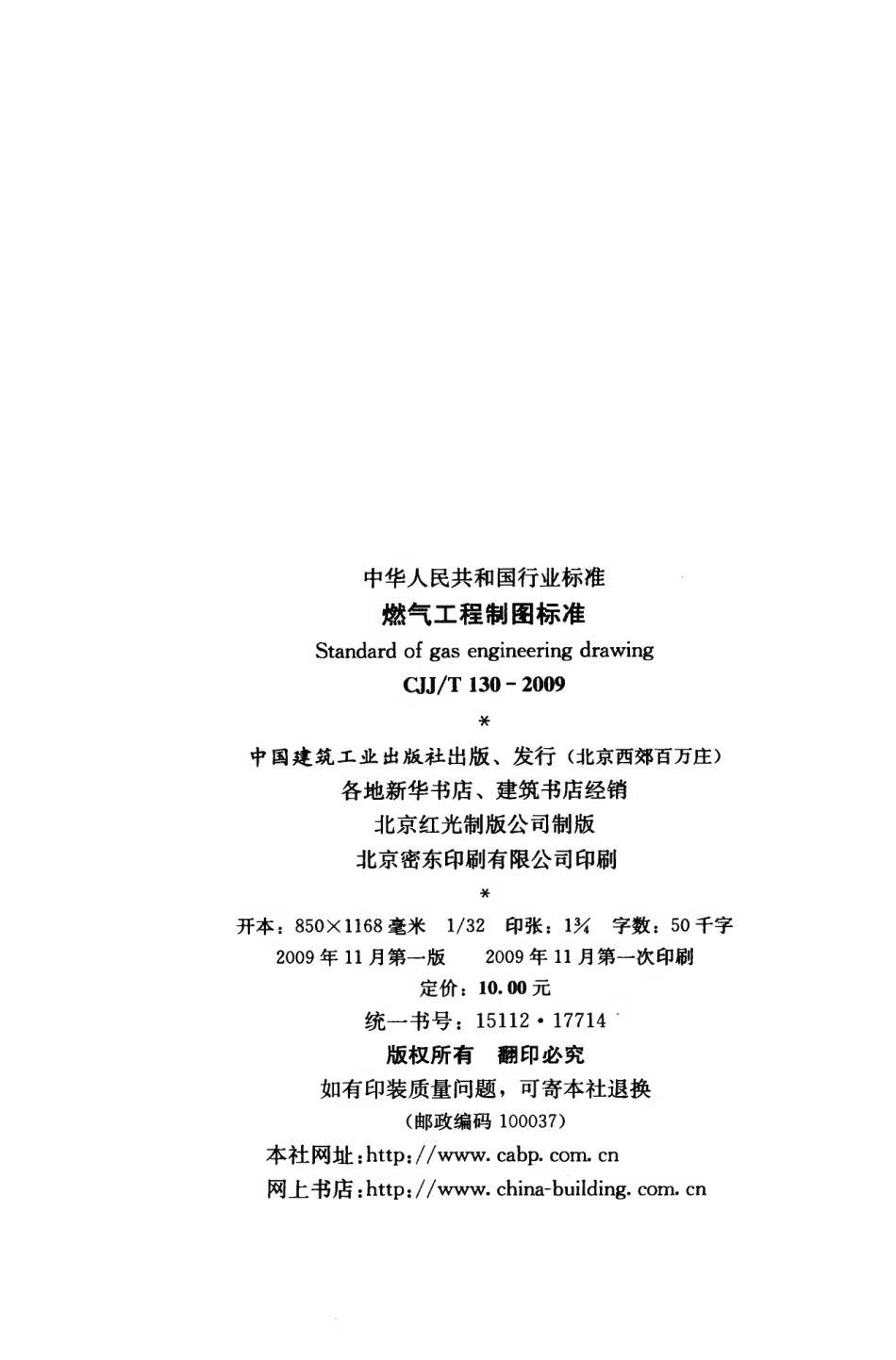

中华人民共和国行业标准CJJ/T 130-2009 备案号J890-2009燃气工程制图标准Standard of gas engineering drawing009 07 - 08 发布 2009-12-01 实施中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部 发布中华人民共和国行业标准燃 气 工 程 制 图 标 准Standard of gas engineering drawing CJJ/T 130- 2009批准部门：中华人民共和国住房和城乡建设部 施行日期：2009年12月1日中囯建筑工业出版社2 0 0 9 北 京中华人民共和国行业标准 燃气工程制图标准Standard of gas engineering drawing CJJ/T 130 - 2009*中国建筑工业出版社出版、发 行 （北京西郊百万庄） 各地新华书店、建筑书店经销 北京红光制版公司制版 北京密东印刷有限公司印刷*开本：850X1168毫 米 1/32印张：1M 字数：50千字 2009年 11月第一版 2009年 11月第一次印刷 定价：10.00元 统一书号：15112 • 17714 版权所有翻印必究 如有印装质量问题，可寄本社退换 ( 邮政编码100037)本社网址：http://w w w . cabp. com. cn 网上书店：http://w w w . china-building, com. cn中华人民共和国住房和城乡建设部 公 告第 3 4 5 号关于发布行业标准 《燃气工程制图标准》的公告现 批 准 《燃气工程制图标准》为行业标准，编号为 CJJ/T 130-2009，自2009年 12月 1 日起实施。本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2009年 7 月 8 日前 a根据原建设部《关于印发一九九三年工程建设行业标准制 订、修 订 项 目 计 划 （建设部部分第一批）的通知》（建标 [1993] 285号）的要求，标准编制组经广泛调查研衮，认真总 结实践经验，参考有关国际标准和国外先进标准，并在广泛征求 意见的基础上，制定本标准。本标准的主要技术内容是：总则、制图基本规定、常用代号 和图形符号、图样内容及画法等。本标准由住房和城乡建设部负责管理，由中国市政工程华北 设计研究总院负责具体技术内容的解释。执行过程中如有意见或 建议，请寄送中国市政工程华北设计研究总院（地址：天津市 南开区华苑产业园区桂苑路16号，邮政编码：300384)。本 标 准 主 编 单 位 ：中国市政工程华北设计研究总院 本 标 准 参 编 单 位 ：北京市煤气热力工程设计院有限公司 深圳市燃气工程设计有限公司 建设部沈阳煤气热力研究设计院 新奥燃气控股有限公司 贵州燃气热力设计有限责任公司本标准主要起草人员：陈云玉阎海鹏张 涛张 琳于京春姜林庆杨永慧陈 敏牛卓韬袁 冶广 宏杜 娟顾 军高建文本标准主要审查人员：孟学思俞善东张锦霖黄振梅韩 露王胜炎王云林目 次1总 则 . 12制图基本规定.22.1 _畐 .22.2图 纸 编 排 顺 序 .22.3 图线.22.4 比例42. 5 字 体52.6 尺 寸 标 注 .62.7 管 径 和 管 道 坡 度 .72.8 标 高 .82.9 设备和管道编号标注
