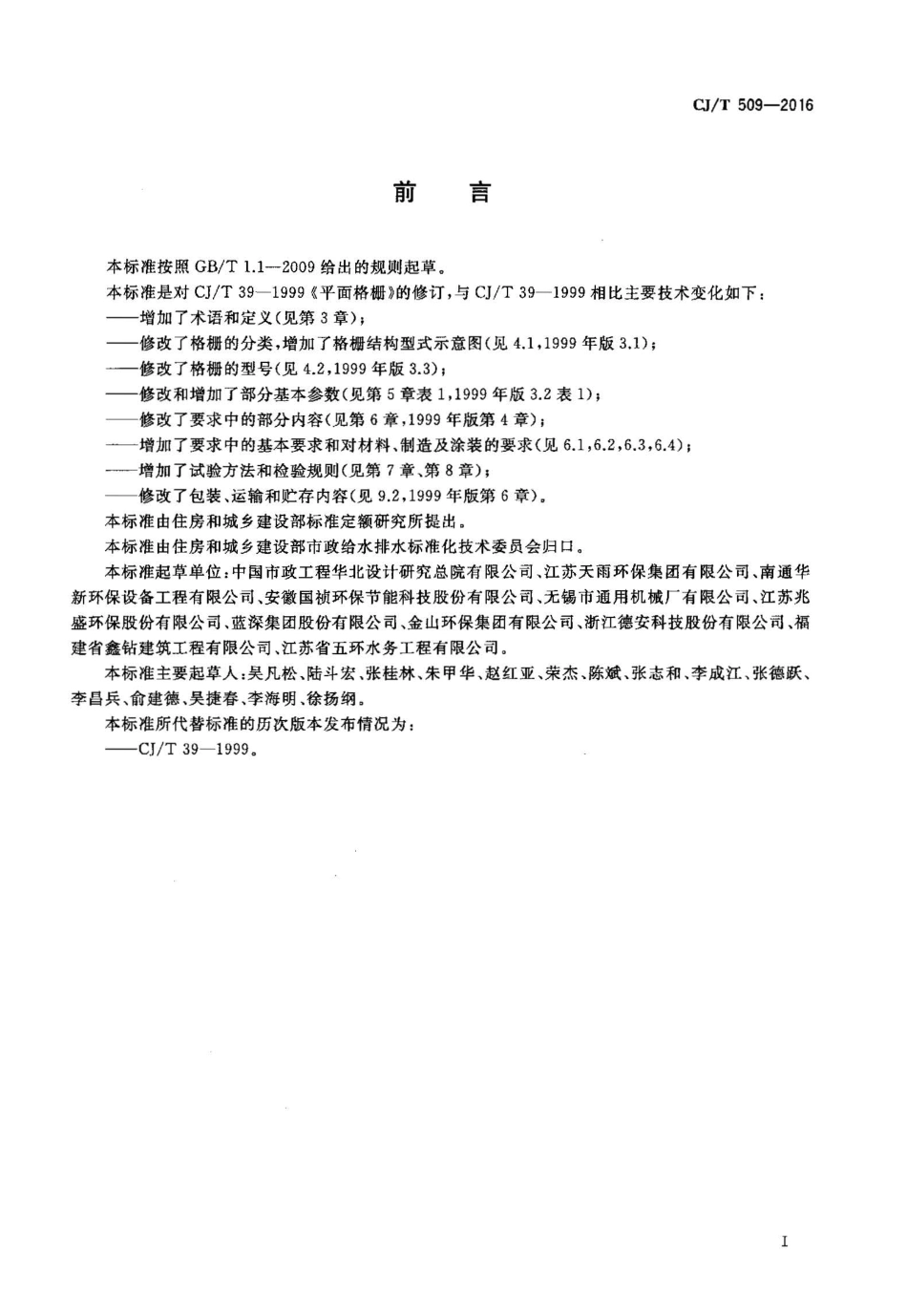

CJ/T 509-2016 目。本标准按照 GB!T1. 1-2009 给出的规则起草。本标准是对 CJ!T 39-1999 <<平面格栅》的修订，与 CJ!T 39-1999 相比主要技术变化如下:一一增加了术语和定义(见第 3 章 h一一修改了格栅的分类，增加了格栅结构型式示意图(见 4. 1， 1999 年版 3.1) ; 一一修改了格栅的型号(见 4.2.1999 年版 3.3) I 一一修改和增加了部分基本参数(见第 5 章表1. 1999 年版 3.2 表1);一一修改了要求中的部分内容〈见第 6 章 .1999 年版第 4 章) ; 一一增加了要求中的基本要求和对材料、制造及涂装的要求〈见 6.1 ， 6 . 2.6 . 3.6.的;一一增加了试验方法和检验规则(见第 7 章、第 8 章) ; 一一修改了包装、运输和贮存内容(见 9.2.1999 年版第 6 章) • 本标准由住房和城乡建设部标准定额研究所提出，本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。本标准起草单位 z 中国市政工程华北设计研究总院有限公司、江苏天雨环保集团有限公司、南通华新环保设备工程有限公司、安徽国祯环保节能科技股份有限公司、无锡市通用机械厂有限公司、汪苏兆盛环保股份有限公司、蓝探集团股份有限公司、金山环保集团有限公司、浙江德安科技股份有限公司、福建省鑫钻建筑工程有限公司、江苏省五环水务工程有限公司。本标准主要起草人 z吴凡松、陆斗宏、张桂林、朱甲华、赵红亚、荣杰、陈娥、张志和、李成江、张德跃、李 昌 兵、俞建德、吴捷春、李海明、徐扬纲。本标准所代替标准的历次版本发布情况为:一一CJ !T 39- 1999. I α/T 509-2016 拦污用栅条式格栅范围本标准规定了拦污用栅条式格栅(以下简称楠栅)的术语和定义、型式和型号、基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于给水排水工程中格栅的制造和检验。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用 于本文件。凡是不注日期的引用文件，其最新版本〈包括所有的修改单〉适用于本文件。GB/T 191 包装储运图示标志 (GB/T 191- 2008 , ISO 780: 1997 , MOD) GB/ T 700 碳素结构钢 (GB/T 700- 2006.ISO 630:1995 ,NEQ) GB/T 702 热轧钢棒尺寸、外形、重量及允许偏差 (GB/T 702-2008 , ISO 1035-1: 1980 , ISO 1035-2: 1980 , ISO 1035-3: 1980 , ISO 1035-4: 1980 , MOD) GB/T 4237 不锈钢热轧钢板和钢带GB/T 8923.1 涂覆涂料前钢材表面处理表丽清洁度的目视评定第1 部分: 未涂瞿过的钢材表面和全面清除原布涂层后的钢材表面的锈蚀等级和处理等级 (GB/T 8923.1- 2011 , ISO 8501-1: 2007 ,IDT) GB/ T 13306 标牌GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准1B/ T 5000.12 重型机械通用技术条件第 12 部分 z 涂装JBfT 5943工程机械焊接件通用技术条件SJ 20893 不锈钢酸挠与钝化规范3 术语和定义3.1 3.2 以下术语和定义适用于本文件。拦污用栅条式格栅trash interception bar screen 由若干栅条均等排列，拦截进水杂物的装置。格栅宽度screen width 平面格栅艇架左右边缘间的距离或弧形栅条两侧板外缘间的距离 。3.3 3.4 格栅长度screen length 平面格栅框架上下外缘间的距离.栅条闽瞰bar spacing 相邻两栅条之间的净间距。1 说明 21 一一吊耳 52 一一栅条 p3 一一框架;L 一一格栅长度 pB 一一格栅宽度 Eb 一一格栅间隙.、、、电.111 111 111 111飞、rç、、;---;--1'P'咽"咽H'H回E阴." 阳1111 11白nn D 11 J \、h 「、、• 11 11目"，四11H 11 11 It 11 I 11 11 n 11 !/圃.MHHHR四ntI 11同-咽"阳~~~:~ti"嘈B E 回" OE雪暨主E事旦当HIft rl 0 (1 n 。~I U 11 kl~a II!I 11 11 11 11 ~ ~. _.,.11. ,:,_iL,_.A._IL.L JL._I__.II__Jl_,!L._U __u._→且1._~aL.__L固 2栅条在框架内侧的平面格栅结构型式示意圄4.1.4 弧形楠栅结构型式示意图见图3 0CJ/T 509-2016 3 CJ/T 5.
