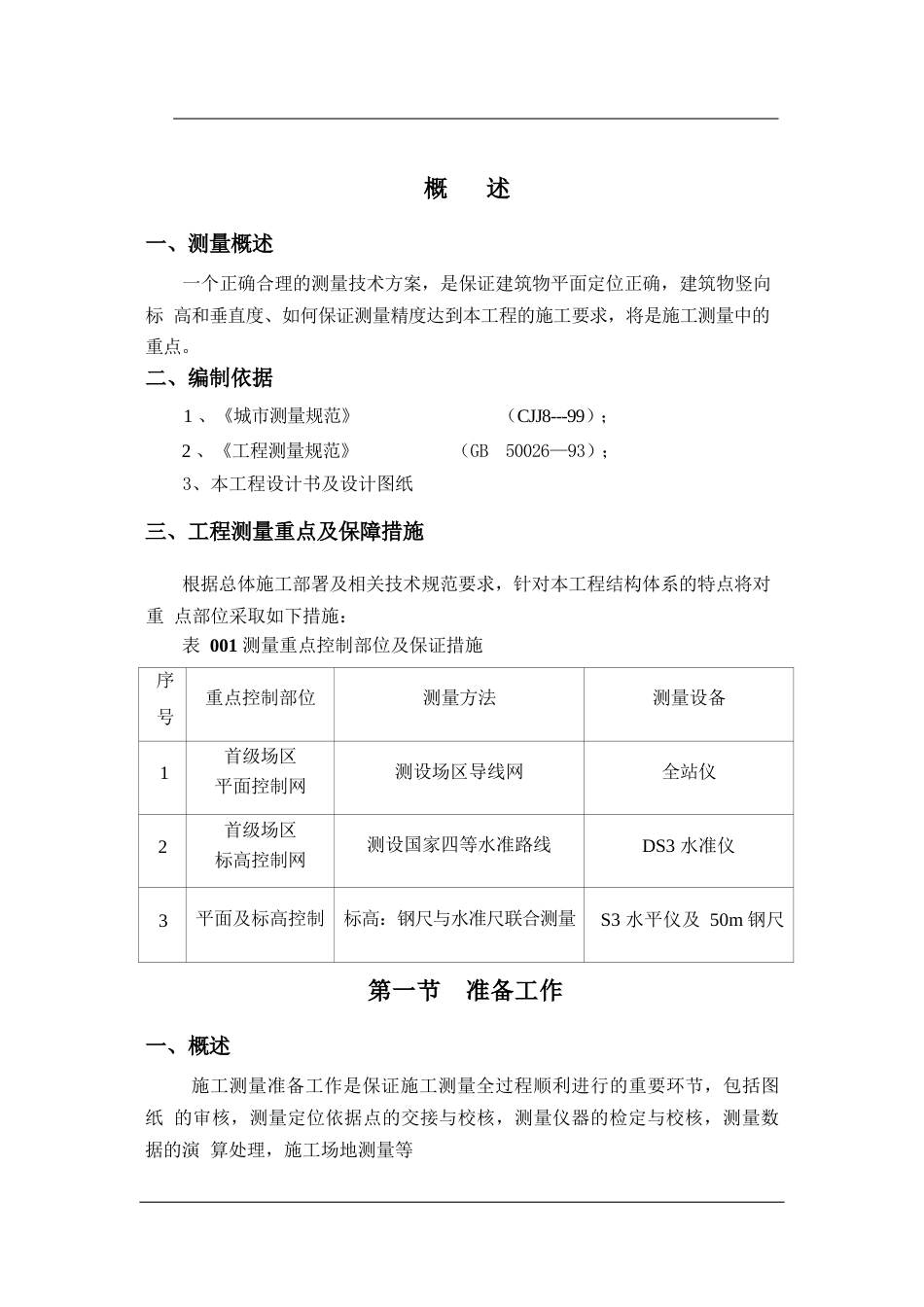

概 述一、测量概述一个正确合理的测量技术方案，是保证建筑物平面定位正确，建筑物竖向标 高和垂直度、如何保证测量精度达到本工程的施工要求，将是施工测量中的重点。二、编制依据1 、《城市测量规范》 （CJJ8---99）；2 、《工程测量规范》 （GB 50026—93）；3、本工程设计书及设计图纸三、工程测量重点及保障措施根据总体施工部署及相关技术规范要求，针对本工程结构体系的特点将对重 点部位采取如下措施：表 001 测量重点控制部位及保证措施序 号重点控制部位测量方法测量设备1首级场区 平面控制网测设场区导线网全站仪2首级场区 标高控制网测设国家四等水准路线DS3 水准仪3平面及标高控制标高：钢尺与水准尺联合测量S3 水平仪及 50m 钢尺第一节 准备工作一、概述施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸 的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量数据的演 算处理，施工场地测量等二、图纸审查及现场勘察接收到施工图纸后，要认真系统的自审，根据图纸要求查阅相关技术规范， 并作好会审记录。到现场了解工程位置，测量定位依据点是否稳固，通视条件如 何，勘察场区情况及周边情况，作好勘察记录，便于以后施工。三、人员组织根据本工程施工测量的工作量和工作难度，以及施工规范技术要求，进行人 员组织安排，并对所有施测人员进行：专业技术交底、安全技术培训、环保培训 等。表 002 人员安排职务人数（名）工作职能测量项目经理1负责工作组织安排，设备管理，质量安全管理， 技术方案的编制测量放线员3控制测量 3 人合计4四、设备调配所有进场的仪器设备须经检定合格，确保仪器运行正常，各项参数指标合格。表 003 设备安排编 号设备名称精度指标数量用途1全站仪2 ″ 、2mm+2ppm 1 台工程控制定位2经纬仪2 ″1 台轴线控制4S3 水准仪±2mm1 台标高控制550m 钢尺± 1mm2 把施工放样6对讲机4 部通讯联络7电脑1 台放样数据处理第二节 控制测量一、概述由于本工程占地面积较广，施工场区面积较大，结合现场情况，本工程控制 网分两级测设，首级为场区控制网，二级为各建筑物控制网，以此保证工程施工 精度。二、场区控制网建立1 、场区平面控制网（1）、场区平面控制原则1）、平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的 原则，以避免放样误差的积累；2）、施工平面控制网的坐标系统，以与工程设计所采用的坐标系统相同；3）、场区控制网的布设根据设计总平面图、现场施工平面布置图以及各施工 段的划分等因素进行；4）、控制点应选在通视条件良好、安全、易保护的地方。（2）、场区平面控制网测设我司测量人员接到甲方提供的坐标成果后，首先对甲方提供的已知坐标及高 程点进行校核。把校测结果上报业主或监理单位,然后对结果相应调整后，采用 布设导线网作为场区平面控制网。（3）、场区平面控制网的精度指标表 004 场区平面控制网的精度指标等 级测角中误差（m β )边长相对中误差（k）二 级±8 ″1/200002 、场区高程控制网（1）、场区高程控制网的布置原则及要求1）、高程控制网是以甲方提供的高程为依据，引测到现场的标高控制网；2）、本工程高程控制网的测量等级为：国家四等水准测量；（2）、场区高程控制桩布置高程控制点布置示意图（3）、场区高程控制网测设高程控制网的建立是根据业主提供的场区水准基点，采用 DS3 水准仪对所 提供的水准基点按四等水准精度进行复测检查，校测结果合格后，按照国家四等 水准的要求测设一条闭合水准路线，测设出场区高程控制网。（4）、场区高程控制网的等级及测设要求。表 005 水准测量的技术要求等 级每千米高差全中误差(mm)路 线长 度(km)仪器型号水准尺与已知点联测次数附合或闭合 环线次数平地 闭合差 (mm)四等≤ 10≤16DS3双面往返各一 次往返各一次20 - /L注：L 为往返测段附合水准路线长度(km)引入-8 400m引入-8 400m(35 000m) (35 000m) (35000m)引入-8 400m表 006 水准观测主要技术指标等 级水准仪器型号视线长度(m)前后视较差(m)前后视累积差(m)视线...
