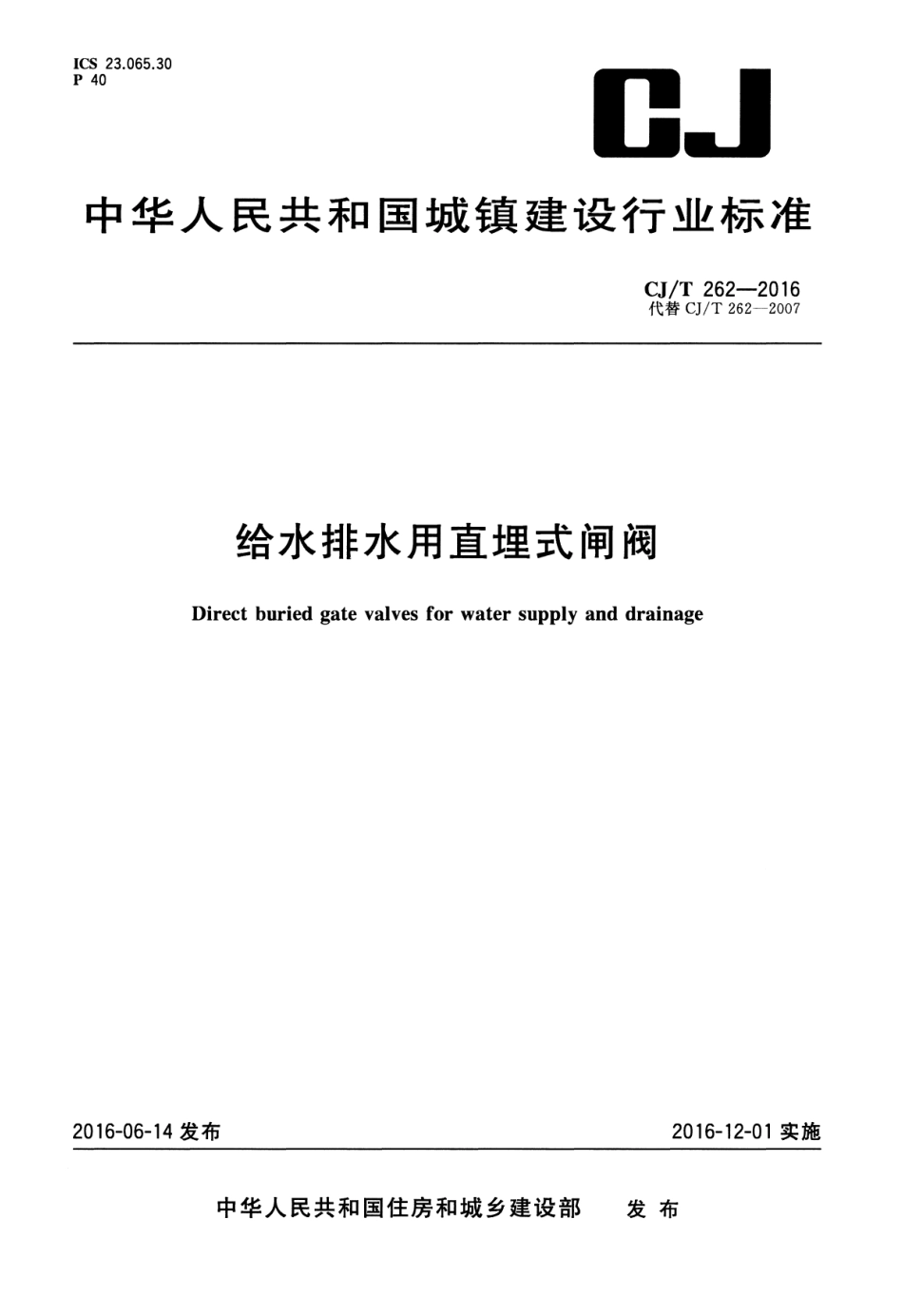

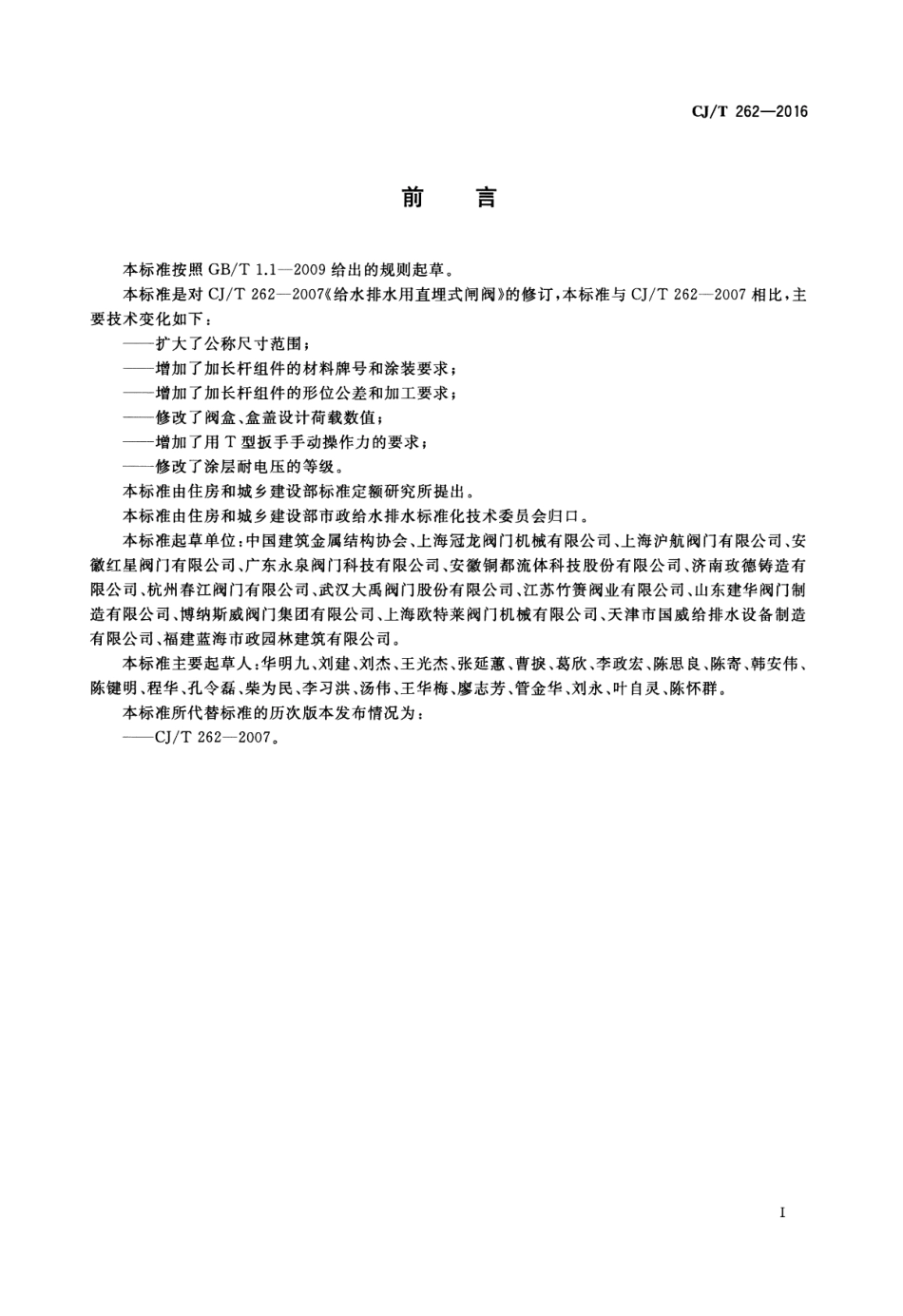

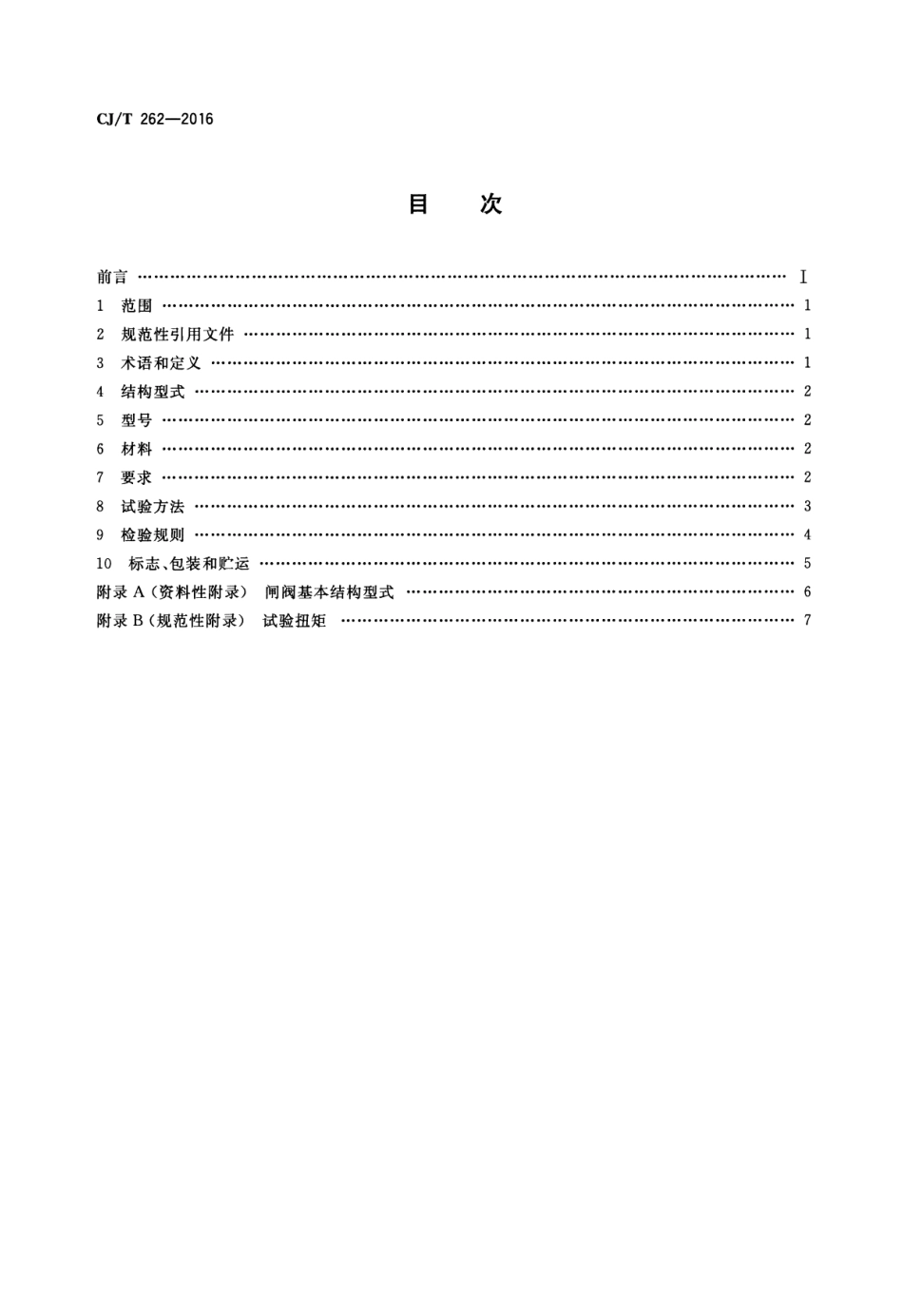

ICS 23.065.30 P 40 中华人民共和国城镇建设行业标准CJ/T 262-2016 代替 CJ/T 262~2007 给水排水用直埋式闸阀Direct buried gate valves for water supply and drainage 2016-06-14 发布2016斗 2-01 实施中华人民共和国住房和城乡建设部发布。/T 262-2016 目次ndnLnJA哇EURuniτEL 式…型…构…结本矩基扭阀验闸试-Z}飞/飞/件…………………的录录和附附用义"………uu装性性U引定式………法则包料范"性和型"HH方规L喷机围范语构号料求验验阳气、川范规术结型材要试检书」l录录前123456789M附附CJ/T 262-2016 前本标准按照 GB/T1. 1-2009 给出的规则起草。本标准是对 CJ/T 262-2007(( 给水排水用直埋式闸阀》的修订，本标准与 CJ/T 262一 2007 相比，主要技术变化如下:扩大了公称尺寸范围;增加了加长杆组件的材料牌号和涂装要求;一一增加了加长杆组件的形位公差和加工要求;一一修改了阔盒、盒盖设计荷载数值;增加了用 T 型扳手手动操作力的要求;修改了涂层耐电压的等级。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。本标准起草单位 z 中国建筑金属结构协会、上海冠龙阀门机械有限公司、上海沪航阀门有限公司、安徽红星阀门有限公司、广东永泉阀门科技有限公司、安徽铜都流体科技股份有限公司、济南政德铸造有限公司、杭州春江阀门有限公司、武汉大禹阀门股份有限公司、江苏竹费阀业有限公司、山东建华阀门制造有限公司、博纳斯威阀门集团有限公司、上海欧特莱阀门机械有限公司、天津市国戚给排水设备制造有限公司、福建蓝海市政园林建筑有限公司。本标准主要起草人:华明九、刘建、刘杰、王光杰、张延葱、曹换、葛欣、李政宏、陈思良、陈寄、韩安伟、陈键明、程华、孔令磊、柴为民、李习洪、汤伟、王华梅、廖志芳、管金华、刘永、叶自灵、陈怀群。本标准所代替标准的历次版本发布情况为:CJ/T 262-2007 0 I CJ/T 262一2016给水排水用直埋式闸阀1 范围本标准规定了城镇给水排水用直埋式闸阀(以下简称闸阀)的术语和定义、结构型式、型号、材料、要求、试验方法、检验规则、标志、包装和贮运等。本标准适用于公称尺寸 DN50~ DN900 ，公称压力 PN10~PN25 ，介质温度不大于 80.C ，法兰或承插接口连接型式 E 球墨铸铁材质亮体，直接埋覆在地下且埋深不大于5 m 的城镇给水排水用直埋式闸阀。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T 699 优质碳素结构钢GB/T 1184-1996形状和位置公差未注公差值GB/T 1220 不锈钢棒GB/T 4956磁性基体上非磁性覆盖层覆盖层厚度测量磁性法GB/T 6739 色棒和清漆铅笔法测定漆膜硬度GB/T 8923.1 涂覆涂料前钢材表面处理表面清洁度的目视评定第 1 部分 z 未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级GB/T 9286 色漆和清攘漆膜的划格试验GB/T 10002.1 给水用硬聚氯乙烯 (PVC-U) 管材GB/T 12220工业阅门标志GB/T 12227通用阀门球墨铸铁件技术条件GB/T 13912 金属覆盖层钢铁制件浸镀铮层技术要求及试验方法CJ/T 216 给水排水用软密封闸阔JB/T 308 阔门型号编制方法JB/T 7928工业阀门供货要求3 术语和定义下列术语和定义适用于本文件。3.1 阔盒surface box 埋设在地表层面，通过盒内加长杆的传动帽操作闸阀，带防盗装置的有盖盒子。3.2 加长杆extension spindle 为满足地面操作埋入地下的闸阀而接长的杆。1 CJ/T 262-2016 3.3 #管protection tube 保护加长杆的套管。4 结构型式闸阔的基本结构型式应为暗杆型，配置加长杆、护管和阀盒，闸阀基本结构型式示意图参见附录 A图 A. 1.5 型号闸阔的型号编制应符合 JB/T 308 的规定，类型代号 MZ.6 材料6.1 闸阀零件材料应符合 CJ/T 216 的规定。6.2 闸阀零部件材料应符合表 1 的规定。表1零部件材料零件名称材料名称标准号不锈钢GB/T 1220 加长杆优质碳素结构钢.
