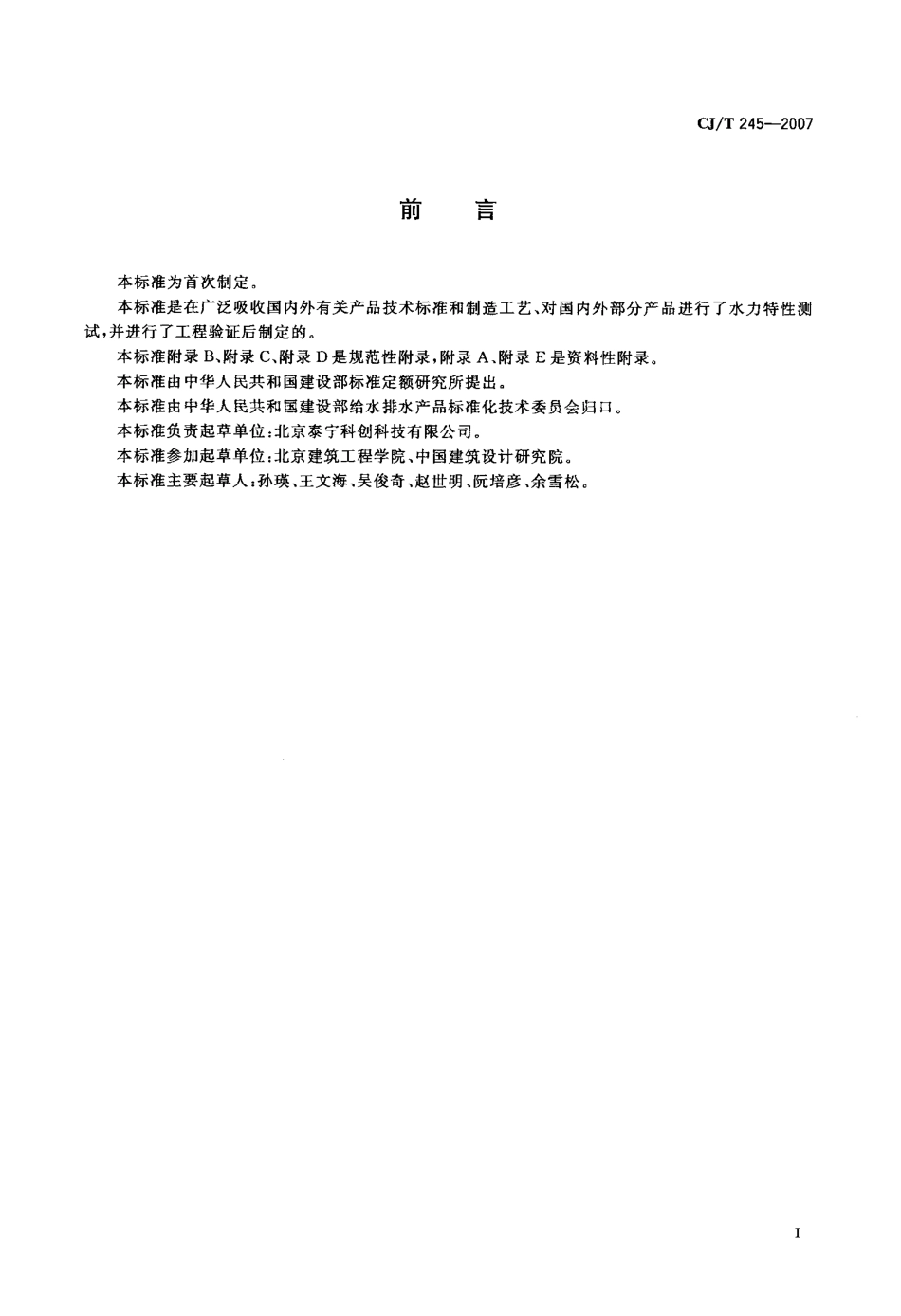

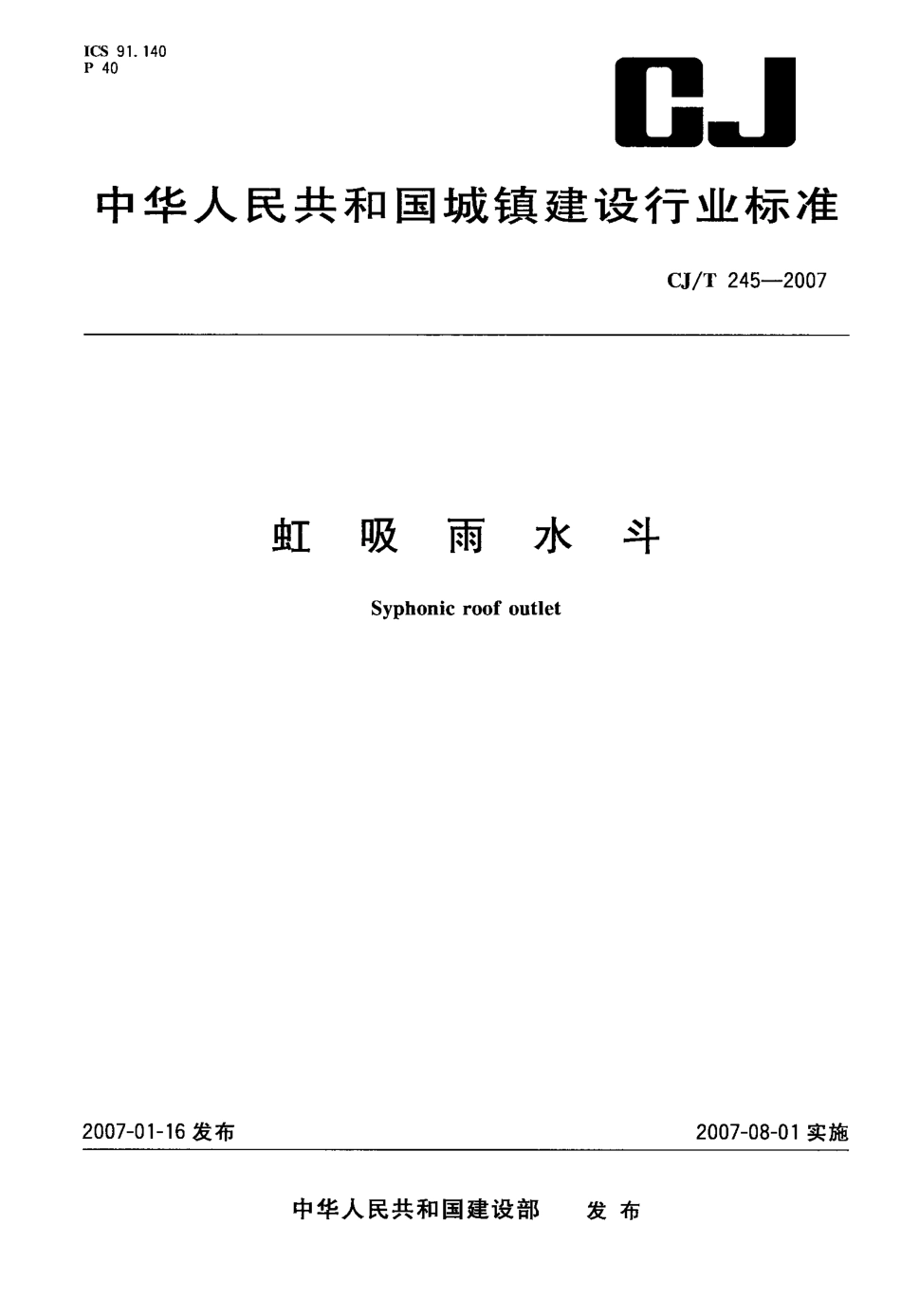

ICS 91．140P 40中华人民 共禾口 国城镇建 口J设行业标准2007- 01—16发布虹吸雨水斗Syphoni c roof out l et2007—08—01实施中华人民共和国建设部发布刖置CJ／T245—2007本标准为首次制定。本标准是在广泛吸收国内外有关产品技术标准和制造工艺、对国内外部分产品进行了水力特性测试，并进行了工程验证后制定的。本标准附录B、附录c、附录D是规范性附录，附录A、附录E是资料性附录。本标准由中华人民共和国建设部标准定额研究所提出。本标准由中华人民共和国建设部给水排水产品标准化技术委员会归口。本标准负责起草单位：北京泰宁科刨科技有限公司。本标准参加起草单位：北京建筑工程学院、中国建筑设计研究院。本标准主要起草人：孙瑛、王文海、吴俊奇、赵世明、阮培彦、余雪松。1范围虹吸雨水斗CJ／T245—2007本标准规定了虹吸雨水斗产品分类和标记、要求、试验方法、检验规则和标志、包装、储运。本标准适用于工业和民用建设物虹吸式屋面雨水排水系统的虹吸雨水斗。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T223钢铁及合金化学分析方法GB／T228金属材料室温拉伸试验方法GB／T 1173铸造铝合金GB／T 1176铸造铜合金技术条件GB／T 2100一般用途耐蚀钢铸件GB／T 2828．1计数抽样检验程序第1部分：按接收质量限( AQL) 检索的逐批检验抽样计划GB／T 3091低压流体输送用焊接钢管GB／T 3098．1紧固件机械性能螺栓、螺钉和螺柱GB／T 3280不锈钢冷轧钢板和钢带GB／T 3420灰口铸铁管件GB 4237不锈钢热轧钢板和钢带GB／T 9438铝合金铸件GB 9439灰铸铁件GB／T 1271660。密封管螺纹GB／T 12771流体输送用不锈钢焊接钢管GB／T 12772排水用柔性接口铸铁管及管件GB／T 13663给水用聚乙烯( PE) 管材GB／T 13819铜合金铸件GB／T 14976流体输送用不锈钢无缝钢管HG／T 3091- - 2000橡胶密封件给、排水管及污水管道用接口密封圈材料规范cJ／T 177—2002建筑排水用卡箍式铸铁管及管件HB 5220高温合金化学分析方法HB 6731铝合金原子吸收光谱分析法3术语和定义下列术语和定义适用于本标准。3．1虹吸雨水斗si phoni c roof outl et具有阻气或反涡流的作用，当斗前水位稳定达到设计水深时，系统内形成满管流和产生负压。又称压力流雨水斗或有压流雨水斗。CI／T245- - 20073．2格栅罩grati ngcover用来拦截树叶等固体杂物的雨水斗部件，兼有整流的作用。3．3斗体body虹吸雨水斗的主体部件，通常是带有防水翼环或法兰盘的圆形集水斗或集水盘。下部装有出水短管，集水斗内或集水盘上设反涡流装置，上部装有格栅罩。3．4反涡流装置anti —vortexdevi ce虹吸雨水斗的重要部件，用来疏导水流、消减旋涡和减少空气进人雨水斗出水短管。3．5连接压板connecti ngcl amp连接虹吸雨水斗主体和屋面防水层或屋面板的压板，中间有密封垫、具有防渗漏的功能。3．6防水翼环wi ngri ngforwaterproof与虹吸雨水斗斗体相连接的止水部件、嵌入屋面防水层的密封防水膏中，起到止水和将虹吸雨水斗与屋面固定的作用。3．7出水短管outl et虹吸雨水斗与雨水排水系统对接的短管。3．8斗前水深headofwater在虹吸雨水斗泄流量一定的条件下，高出雨水斗安装处屋面或天沟沟底的水深。3．9满管流ful l - borefl ow水流充满管道，水中含气量不大于5％。3．10最大流量maxi momfl owrates虹吸雨水斗出水短管达到满管流时的稳定流量。3．11带集水斗型虹吸雨水斗si phoni croofdrai nwi thsi nk虹吸雨水斗斗体部件为集水斗，一般斗深大于60mm，设在屋面防水层下或屋面构造层内，反涡流装置设在集水斗中。3．12无集水斗型虹吸雨水斗si phoni croofdrai nwi thoutsi nk虹吸雨水斗斗体部件为集水盘，集水盘与屋面防水层平齐，反涡流装置设在集水盘上。3．13虹吸式屋面雨水排水系统syphoni cdrai nagesystemsofroof按虹吸.
