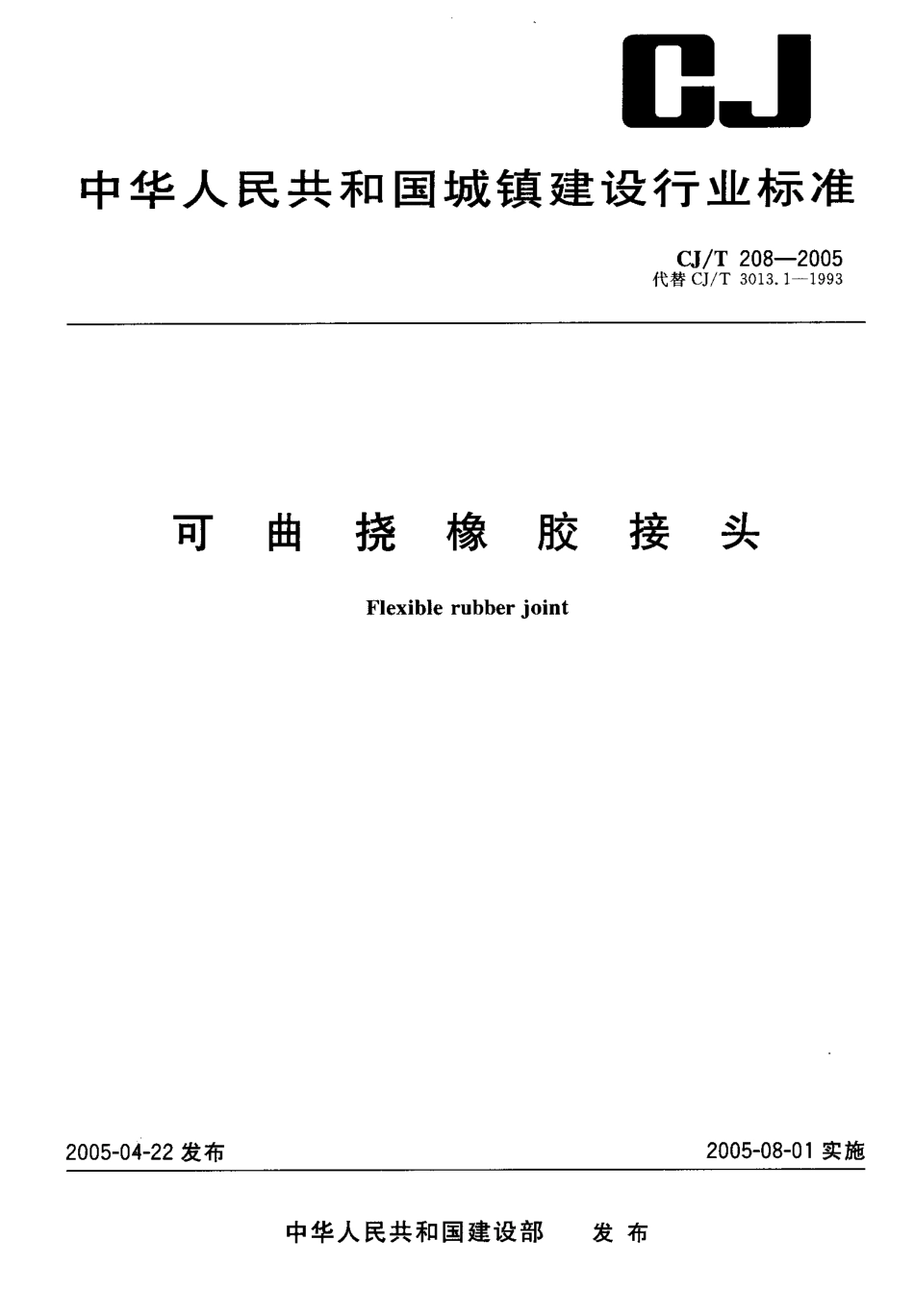

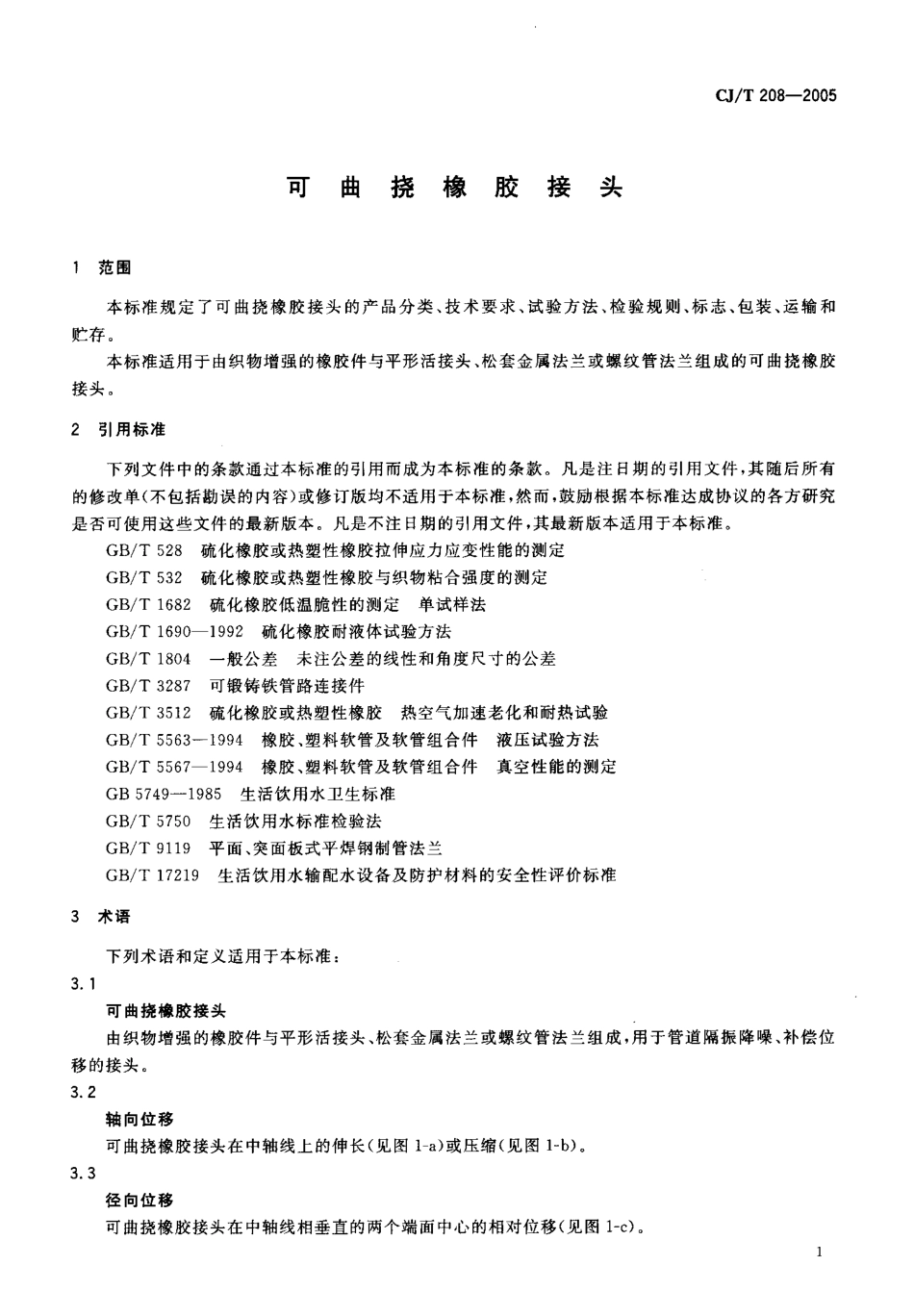

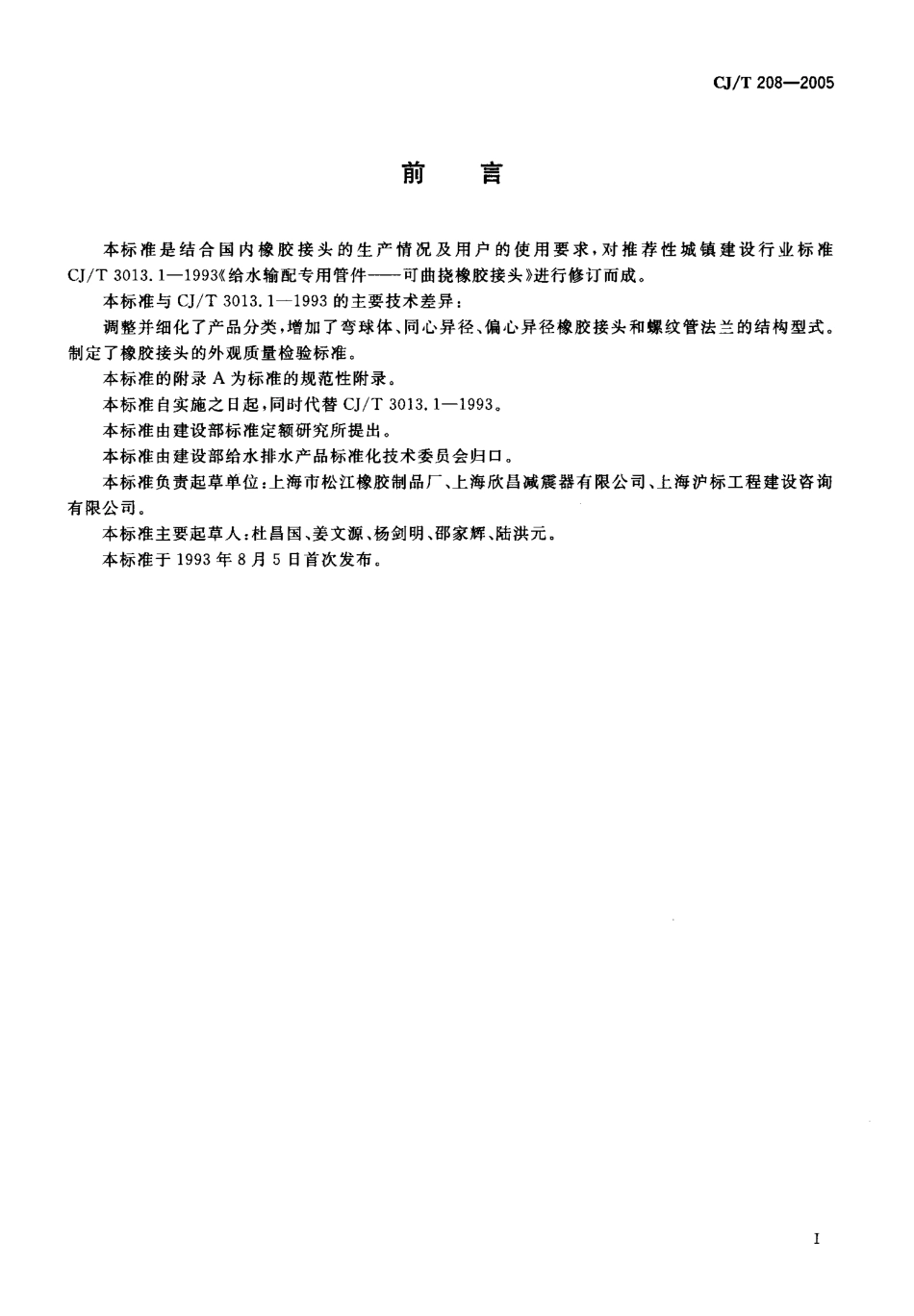

口J中华 人 民共 和 国城 镇 建 设 行 业标 准 CJ /T 208- 2005代替 CJ /T 3013. 1- 1993可曲挠橡胶接头Flexible rubber j oint2005-04-22 发布2005-08-01 实施中华人民共和国建设部发 布CJ /T 208-2005前言 本标 准是结合 国内橡胶接 头的生产情况及用户 的使用要求，对推荐性城镇建设行业标准CJ/T 3013. 1- 1993((给水输配专用管件—可曲挠橡胶接头》进行修订而成。 本标准与 CJ/ T 3013.1- 1993 的主要技术差异: 调整并细化了产品分类 ，增加了弯球体、同心异径、偏心异径橡胶接头和螺纹管法兰的结构型式。制定了橡胶接头的外观质量检验标准。 本标准的附录 A 为标准的规范性附录。 本标准自实施之日起，同时代替CJ/T 3013. 1- 19930 本标准由建设部标准定额研究所提出。 本标准由建设部给水排水产品标准化技术委员会归口。 本标准负责起草单位:上海市松江橡胶制品厂、上海欣昌减震器有限公司、上海沪标工程建设咨询有 限 公 司 。 本标准主要起草人:杜昌国、姜文源、杨剑明、邵家辉、陆洪元。 本标准于 1993 年 8 月5 日首次发布。CJ /T 208-2005可曲挠橡胶接头范 围 本标准规定了可曲挠橡胶接头的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于由织物增强的橡胶件与平形活接头、松套金属法兰或螺纹管法兰组成的可曲挠橡胶接 头 。引 用 标 准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容) 或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/ T 532硫化橡胶或热塑性橡胶与织物粘合强度的测定 GB/ T 1682硫化橡胶低温脆性的测定单试样法 GB/ T 1690- 1992硫化橡胶耐液体试验方法 GB/ T 1804一般公差未注公差的线性和角度尺寸的公差 GB/ T 3287可锻铸铁管路连接件 GB/ T 3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/ T 5563- 1994橡胶、塑料软管及软管组合件液压试验方法 GB/ T 5567- 1994橡胶、塑料软管及软管组合件真空性能的测定 GB 5749- 1985生活饮用水卫生标准 GB/ T 575。 生活饮用水标准检验法 GB/ T 9119平面、突面板式平焊钢制管法兰 GB/ T 17219生活饮用水输配水设备及防护材料的安全性评价标准术 语 下列术语和定义适用于本标准:3. 1 可曲挠橡胶接头 由织物增强的橡胶件与平形活接头、松套金属法兰或螺纹管法兰组成，用于管道隔振降噪、补偿位移 的接 头 。3 . 2 轴 向 位 移 可曲挠橡胶接头在中轴线上的伸长(见图1-a) 或压缩(见图 1-b) .3 . 3 径 向 位 移 可曲挠橡胶接头在中轴线相垂直的两个端面中心的相对位移(见图 1-0 . 7口 / T 208-2005角 向 位 移可曲挠橡胶接头两个端面的中心线与原中轴线形成的夹角之和(见图 1-d)，即为 al + a2 ena轴 向 伸 长轴 向压 缩倒卖曰务 径 向 位 移角 向位 移图 1可 曲挠 橡 胶 接 头 的 位 移产 品 分 类1型 式1. 1按外形分为:同心等径、同心异径、偏心异径。1.2按结构分为:单球体、双球体、弯头球体。1.3按连接形式分为:法兰连接、螺纹连接、螺纹管法兰连接。1.4按工作压力分:0.25 MPa,0.6 MPa,1. 0 MPa,1. 6 MPa,2. 5 MPa 五个等级。1.5产品标记:口口口口口X 口4今东屯东:.橡胶接头:T结构代号:单球体 D、双球体S、弯头球体 W称通径:mm作压力:MPa接形式:法兰连接 F ,螺纹连接 L ,纹管法兰连接 FL 一姗愣:同心郭K、同心触KY 、偏心疑KYP 标记示例:KSTF1. 0 X 150 指公称通径为150 mm，工作压力 1. 0 MPa 的法兰连接双球体同心等径可曲挠橡胶接头。4. 2结 构4.2. 1可曲挠橡胶接头一般由内胶层、织物增强层、钢丝圈、外胶层经硫化成橡胶件后与平形活接头，金属法兰或螺纹管法兰松套组成，结构形式见图 2。CJ /T 208.
