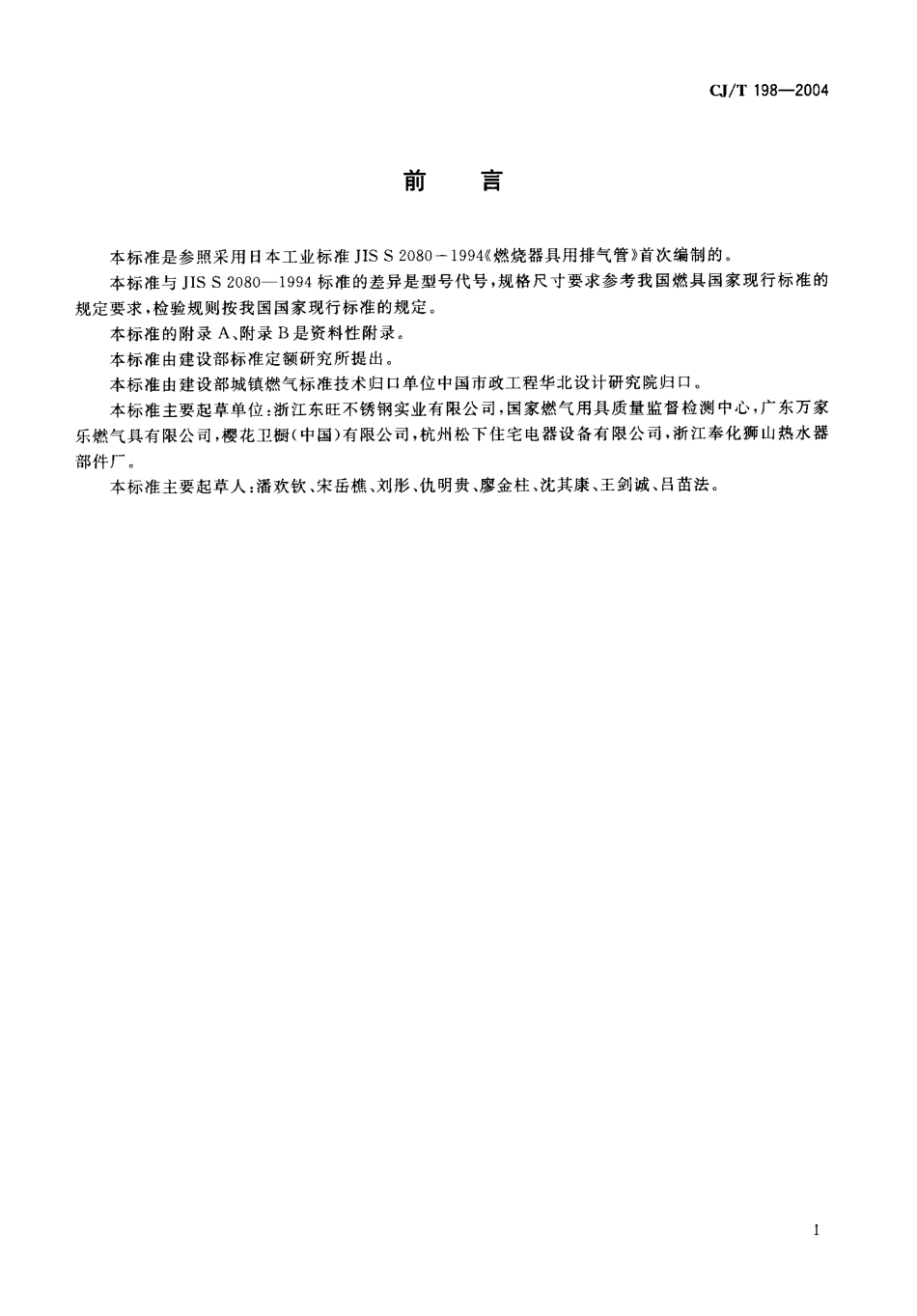

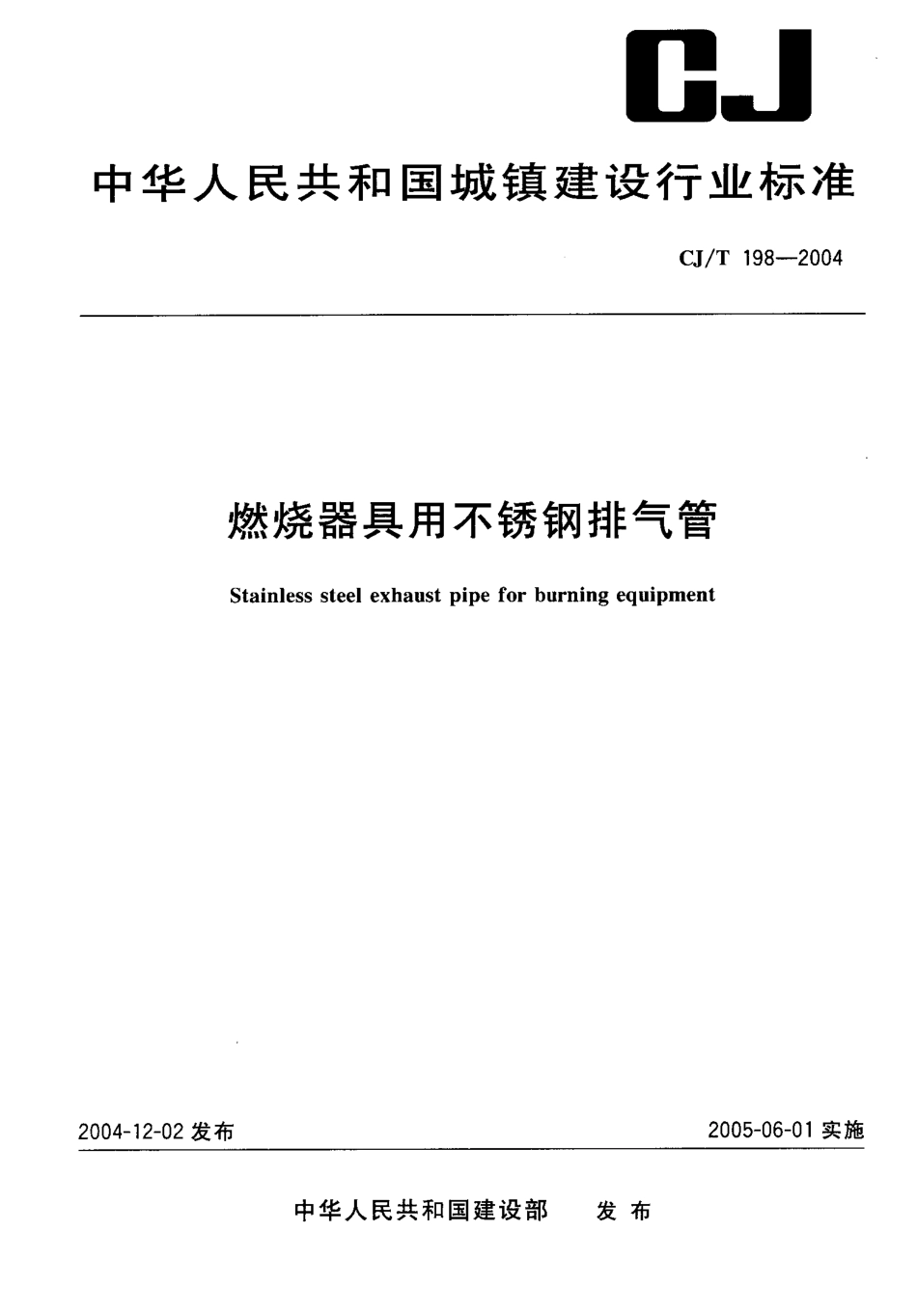

口J中华 人 民共 和 国城 镇 建 设 行 业标 准CJ / T 198-2004燃烧器具用不锈钢排气管Stainless steel exhaust pipe for burning equipment2004- 12-02 发布2005-06-01 实施中华人民共和国建设部发 布CJ /T 198-2004前言 本标准是参照采用日本工业标准 JIS S 2080- 1994((燃烧器具用排气管》首次编制的。 本标准与 JIS S 2080- 1994 标准的差异是型号代号，规格尺寸要求参考我国燃具国家现行标准的规定要求，检验规则按我国国家现行标准的规定。 本标准的附录A 、附录B 是资料性附录。 本标准由建设部标准定额研究所提出。 本标准由建设部城镇燃气标准技术归口单位中国市政工程华北设计研究院归口。 本标准主要起草单位:浙江东旺不锈钢实业有限公司，国家燃气用具质量监督检测中心，广东万家乐燃气具有限公司，樱花卫橱( 中国)有限公司，杭州松下住宅电器设备有限公司，浙江奉化狮山热水器部 件 厂 。 本标准主要起草人:潘欢钦、宋岳樵、刘彤、仇明贵、廖金柱、沈其康、王剑诚、吕苗法。CJ/ T 198-2004燃烧器具用不锈钢排气管范 围 本标准规定了燃气燃烧器具用不锈钢排气管(以下简称排气管) 的型号代号、品种分类、要求、试验方法、标志、包装、运输和贮存。 本标准适用于以液化石油气、天然气、人工煤气及石油为燃料的自然排气式和强制排气式燃具用的不锈钢排气管。2规范性引用文件 下列文件中的条文通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容) 或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准 GB/T 191包装储运图示标志 GB/ T 4239不锈钢和耐热钢冷轧钢带 GB/T 6388运输包装收发货标志 GB 6932家用燃气快速热水器 GB/T 14437产品质量监督计数一次抽样检验程序及抽样方案型 号 编 制 、品 种 分 类型 号 代 号RP G一口 一口公称直径(mm)代 号下一{燃烧器具用不锈钢排气管3.2型号示例 R P G - T -5 0 表 示 : 公 称 直 径 为3.3品种分类 排气管分类按表150 mm 的燃烧器具用不锈钢排气 T 形管。所 示 区 分 :表 1排气管的分类类型内容形状代号直 管中心线 为直线的排气管见 附 录 B图 B. t1弯 管构成 角度为 ，o0排气 弯管见 附 录 B图 B. 2wr 形 管用于室 外排 气管下部的 T 形管见 附 录 B图 B. 3TCJ / T 198-2004表 1(续 )类型内容形状代号4铐 风 帽防排气管倒风 用的装置见 附 录 B图 B. 4M其他其他形式 的排气管Q4要 求4. 1材料要求4. 1. 1材料应适用于它的预期用途，应能经受住预定的工艺、化学和热的要求。4. 1.2排气管的材料宜采用 GB/ T 4239 中规定的厚度不小于 。. 3 mm OCrl8Ni9 ，或其他相同性能的不锈钢及与不锈钢耐腐蚀同等级的其他材料。4. 1.3排气管所使用的。型密封圈应由硅橡胶或其同等级性能的其他材料。4.2结构与规格尺寸要求4,2. 1排气管公称直径参照 GB 6932 中表 6 要求设计，见表2 ;也可按用户合同所要求的进行设计制 造 。 表 2内径 公 称 尺 寸单位为毫米排气管公称直径5 06 07 07 58 09 01 0 01 101 2 01 3 01 4 01 6 01 8 02 0 02 2024 0排气管内径5 06 07 07 58 09 01 0 01 101之01 301 4 01 6 01 8 02 0 02 2024 04.2.2排气管相互连接插人部位的配合间隙为 0. 2 mm - 0. 5 mm，连接插人的交接部分长度应) 30 mm.4.2.3排气管风帽内不能落人影响使用的杂物( 以直径为 16 mm 的球体试验)。4.2.4伸缩管的滑动部分上应设有防止脱落的结构4.2.5在 T 型管底端应设有冷凝水排出口;安装有可拆卸盖的结构时，应设有防止盖脱落的结构4.2.6排气管连接采用 0 型密封圈或与同等密封性能的其他材料。4.3外观要求4,3. 1排气管表面应平整匀称，光洁，不得有飞边、毛刺，不应有明显的碰撞损伤等其他缺陷。4.3.2焊接应牢固、光滑，无裂纹、气孔等缺陷。4. .
