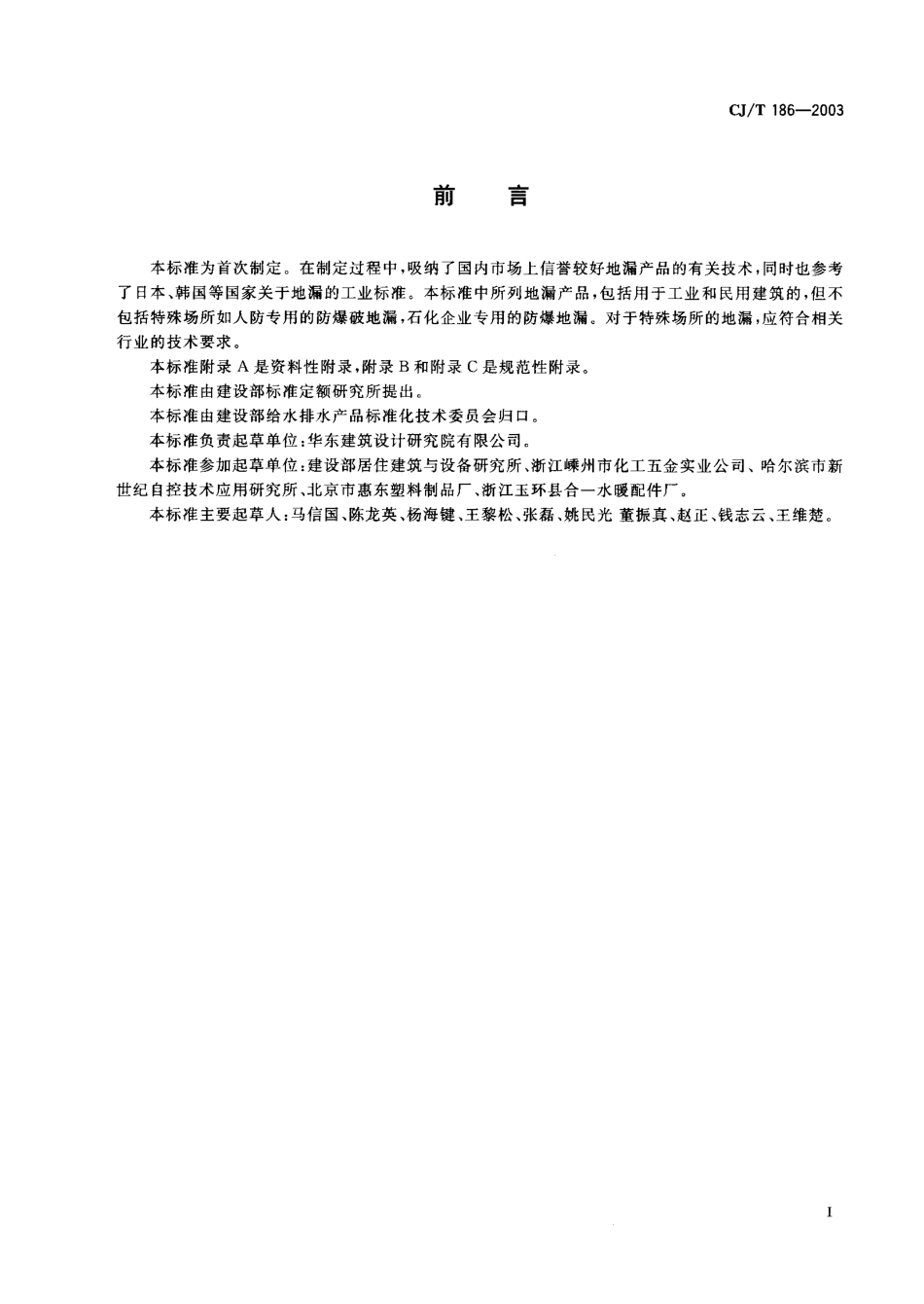

口/ T 186- 2003月0舀 本标准为首次制定。在制定过程中，吸纳了国内市场上信誉较好地漏产品的有关技术，同时也参考了日本、韩国等国家关于地漏的工业标准。本标准中所列地漏产品，包括用于工业和民用建筑的，但不包括特殊场所如人防专用的防爆破地漏，石化企业专用的防爆地漏。对于特殊场所的地漏，应符合相关行业的技术要求。 本标准附录 A 是资料性附录，附录s 和附录 c 是规范性附录。 本标准由建设部标准定额研究所提出。 本标准由建设部给水排水产品标准化技术委员会归口。 本标准负责起草单位:华东建筑设计研究院有限公司。 本标准参加起草单位:建设部居住建筑与设备研究所、浙江嵘州市化工五金实业公司、哈尔滨市新世纪 自控技术应用研究所、北京市惠东塑料制品厂、浙江玉环县合一水暖配件厂。 本标准主要起草人 :马信国、陈龙英、杨海键、王黎松、张磊、姚民光 董振真、赵正、钱志云、王维楚。CJ / T 186- 2003地漏范围本标准规定了地漏的产品分类和标记、要求、试验方法、检验规则和标志、包装、储运。本标准适用于工业和民用建筑物使用的地漏，不适用于特殊场所如人防工程等使用的专用地漏。2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 50015- 2003建筑给水排水设计规范 GB/T 1176- 1987 铸造铜合金技术条件 GB/T 2100- 2002一般用途耐蚀钢铸件 GB/T 2406- 1993塑料燃烧性能试验方法氧指数法 GB/T 2828- 1987逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB/T 3287- 200。 可锻铸铁件管路连接件 GB/T 3420- 1982灰口铸铁管件 GB/T 5836. 2- 1992建筑排水用硬聚氯乙烯管件 GB/T 6296- 1986灰铸铁冲击试验方法 GB/ T 7307- 2001 55。非密封管螺纹 GB/T 8801- 1988硬聚氯乙烯(PVC-U)管件坠落试验方法 GB/T 8802- 2001热塑性塑料管材及管件维卡软化温度的测试 GB/T 8803- 2001注塑成型硬聚氯乙烯(PVC-U),氯化聚氯乙烯(PVC-C) 、丙烯睛一丁二烯一苯乙烯三元共聚物(ABS)和丙烯睛一苯乙烯一丙烯酸盐三元共聚物(ASA)管件热烘箱试验方法 GB/T 8806- 1988塑料管材尺寸测量方法 GB/ T 9439- 1988灰铸铁件 GB/T 11379- 1989金属覆盖层工程用铬电镀层 GB/T 12716- 2002 600密封管螺纹 GB/T 12772- 1999排水用柔性接口铸铁管及管件 GB/T 13819- 1992铜合金铸件 CJ/ T 177- 2002建筑排水用卡箍式铸铁管及管件 CJ/T 178- 2003建筑排水用柔性接口承插式铸铁管及管件 YS/T 448- 2002铜及铜合金铸造和加工制品宏观组织检验方法3术语和定义下列术语和定义适用于本标准。直通式地漏 straight floor drain排除地面积水且出水口垂直向下的无水封地漏。CJ/ T 186- 20033. 2 实用型地漏 useful floor drain 用于地面排水并兼有其他功能或安装形式特殊的地漏。3. 2. 1 密闭型地漏 seal-type floor drain 带有密封盖板的地漏。其盖板具有需排水时可人工打开、不需排水时可密闭的功能。其内部结构分有水封和无水封两种形式。3. 2. 2 带网框地漏 grid-type floor drain 内部带有活动网框(可用来拦截杂物)并可取出倾倒的地漏。其内部结构分有水封和无水封两种形式3. 2. 3 防溢地漏forbidden-spill floor drain 具有防止废水在排放时冒溢出地面功能的有水封地漏。3. 2. 4 多通道地漏multiple-connection floor drain 可同时接纳地面排水和 1- 2 个器具排水的有水封地漏。3. 2. 5 A9墙式地漏 side-drain floor drain 算子为垂直方向安装且具有侧向排除地面积水功能的无水封地漏。3. 2. 6 直埋式地漏 embedded floor drain 可直接安装在垫层且排出管不穿越楼层的有水封地漏3. 3 算子 grate 安装在地漏表面带有孔隙的盖面，是地漏的部件之一。3 . 4盖板cover安装在地漏表面没有孔隙.
