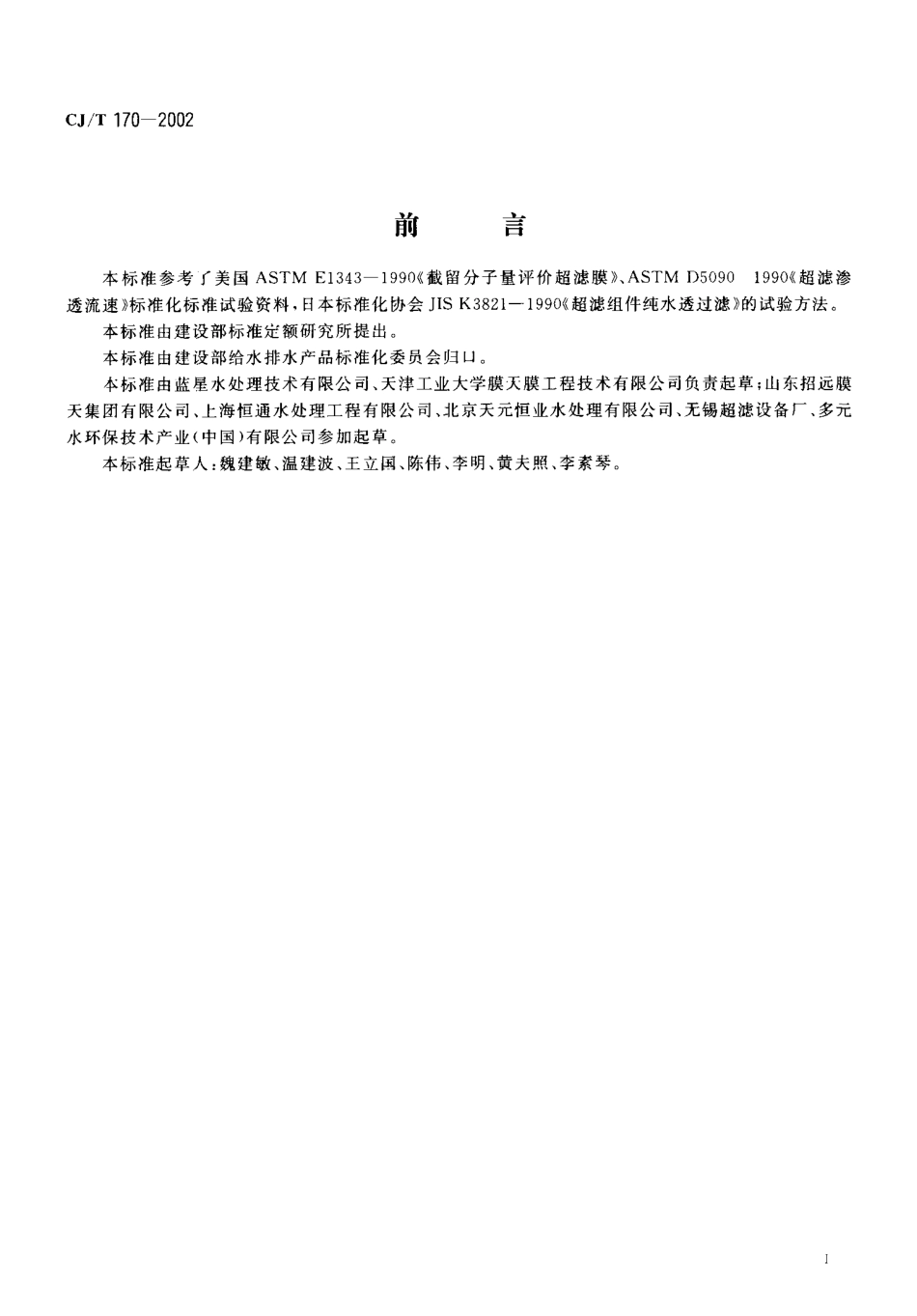

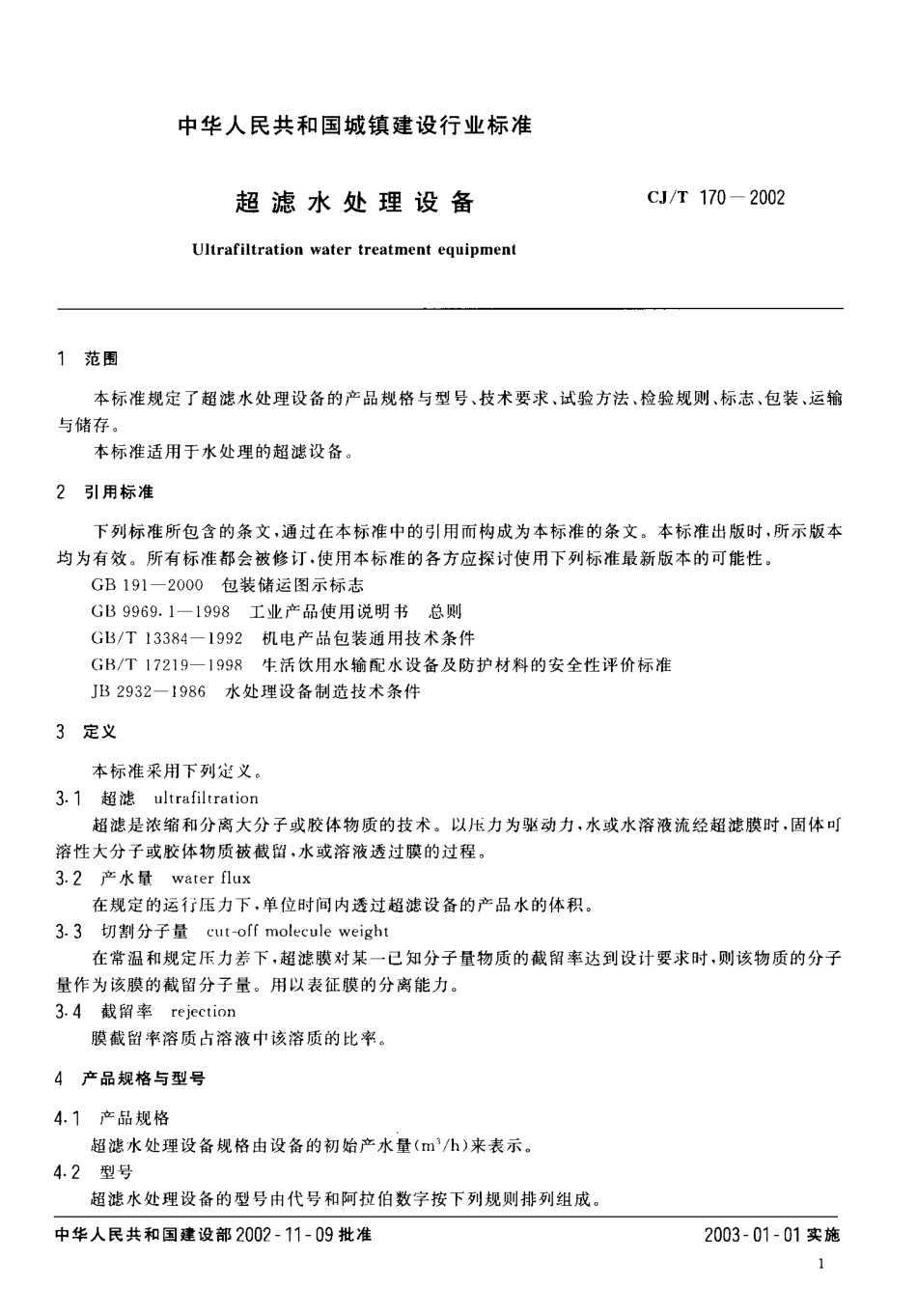

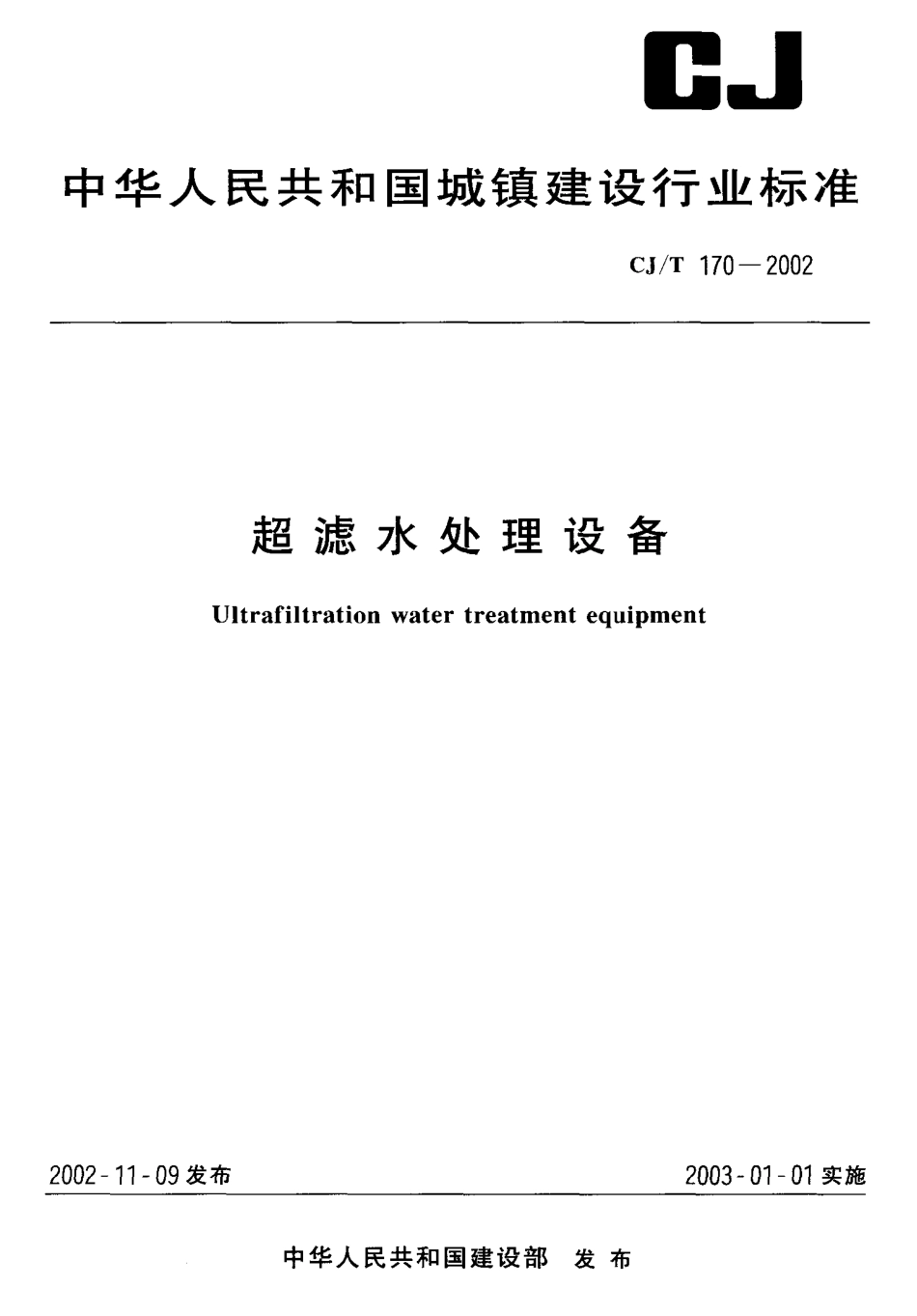

c J中 华 人 民 共 和 国 城 镇 建 设 行 业 标 准cd/T 170一 2002超 滤 水 处 理 设 备Ultraf iltration water treatment equipment2002 一11 一09 发 布2003 一01 一01 实施中华人民共和国建设部发 布CJ /T 170-2002前言 本标准参考 r 美国 ASTM E1343- 1990《截留分子量评价超滤膜》、ASTM D5090 1990《超滤渗透流速》标准化标准试验资料，日本标准化协会 JIS K3821- 1990《超滤组件纯水透过滤》的试验方法 本标准由建设部标准定额研究所提出。 本标准由建设部给水排水产品标准化委员会归日。 本标准由蓝星水处理技术有限公司、天津工业大学膜天膜工程技术有限公司负责起草;山东招远膜天集团有限公司、上海恒通水处理工程有限公司、北京天元恒业水处理有限公司、无锡超滤设备厂、多元水环保技术产业( 中国)有限公司参加起草。 本标准起草人:魏建敏、温建波、王立国、陈伟、李明、黄夫照、李素琴。中华人民共和国城镇建设行业标准超 滤 水 处 理 设 备C,1/T 1 70 一 2002Ull rafiltration water treatment equipment范 围 本标准规定了超滤水处理设备的产品规格与型号、技术要求、试验方法、检验规则、标志、包装、运输与储 存 。 本 标 准 适 用 于 水 处 理 的 超 滤 设 备 。2引 用 标 准 下列标准所包含的条文，通过在本标准中的引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性 GB 191- 200。 包装储运图示标志 GB 9969. 1- 1998工业产品使用说明书总则 GB/T 13384- 1992机电产品包装通用技术条件 GB/T 17219- 1998生活饮用水输配水设备及防护材料的安全性评价标准 JB 2932- 1986水处理设备制造技术条件定 义 本标准采用下列定义3. 1超滤 ultrafiltration 超滤是浓缩和分离大分子或胶体物质的技术。以汪力为驱动力，水或水溶液流经超滤膜时，固体可溶性大分子或胶体物质被截留，水或溶液透过膜的过程。3. 2产水R water flux 在规定的运行压力下，单位时间内透过超滤设备的产品水的体积。3- 3切割分子量 cut-off molecule weight 在常温和规定压力差下，超滤膜对某一已知分子量物质的截留率达到设计要求时，则该物质的分子量作为该膜的截留分子量。用以表征膜的分离能力。3. 4截留率 rejection 膜截留率溶质占溶液中该溶质的比率产 品规 格 与 型 号4门产 品规 格 超滤水处理设备规格由设备的初始产水量(m'/ h)来表示。4. 2型 号 超滤水处理设备的型号由代号和阿拉伯数字按下列规则排列组成。中华 人 民 共 和 国 建 设 部 2002 一11 一09 批 准2003一01 一01 实 施C,1/T 170 一2002O F曰曰口切割 分 子 量产 水 量膜 组 件 代 号超 滤 水 处 理 设 备4. 2. 1膜 组 件 代 号 : 膜 组 件 代 号 见 表 1 ,表 1膜 组 件 代 号名称代号中空纤维膜组件H卷 式 膜 组 件5管 式 膜 组 件T板 式 膜 组 件F4-2.2超滤水处理设备的产水量表示为在规定条件下新设备的产水量，以阿拉伯数字表示，其单位为m飞/ 卜4-2.3超滤水处理设备的切割分子量是指整休设备在规定条件下对某一已知分子量物质的截留率达到设计要求，则该物质的分子量值作为该超滤水处理设备的切割分子量值，以阿拉伯数字表不，单位为万道 尔 顿 。要 求5门基本要求5门门超滤水处理设备的制造应符合JB 2923 的规定，应结构合理、焊缝平整;泵、管道、框架等元器件安装应符合JB 2923 规定的要求。5门 2超滤水处理设备所选用的材料和外构件应符合 GB/T 17219 的规定。5.2技术指标5.2门超滤水处理设备的耐压性能、防腐性能、防渗漏性能应符合设计的规定5. 2.2超滤水处理设备的产水量在膜元件额定压力(25 C )下应大于或不小于设计的额定值5. 2.3设备中膜对规定切割分子量物质的截留率应达到设计的额定值85%以上5. 2.4超滤水处理设备的电动(气动) 系统应转动灵活、平稳、无卡阻。5 2. 5超滤水处理设备.
