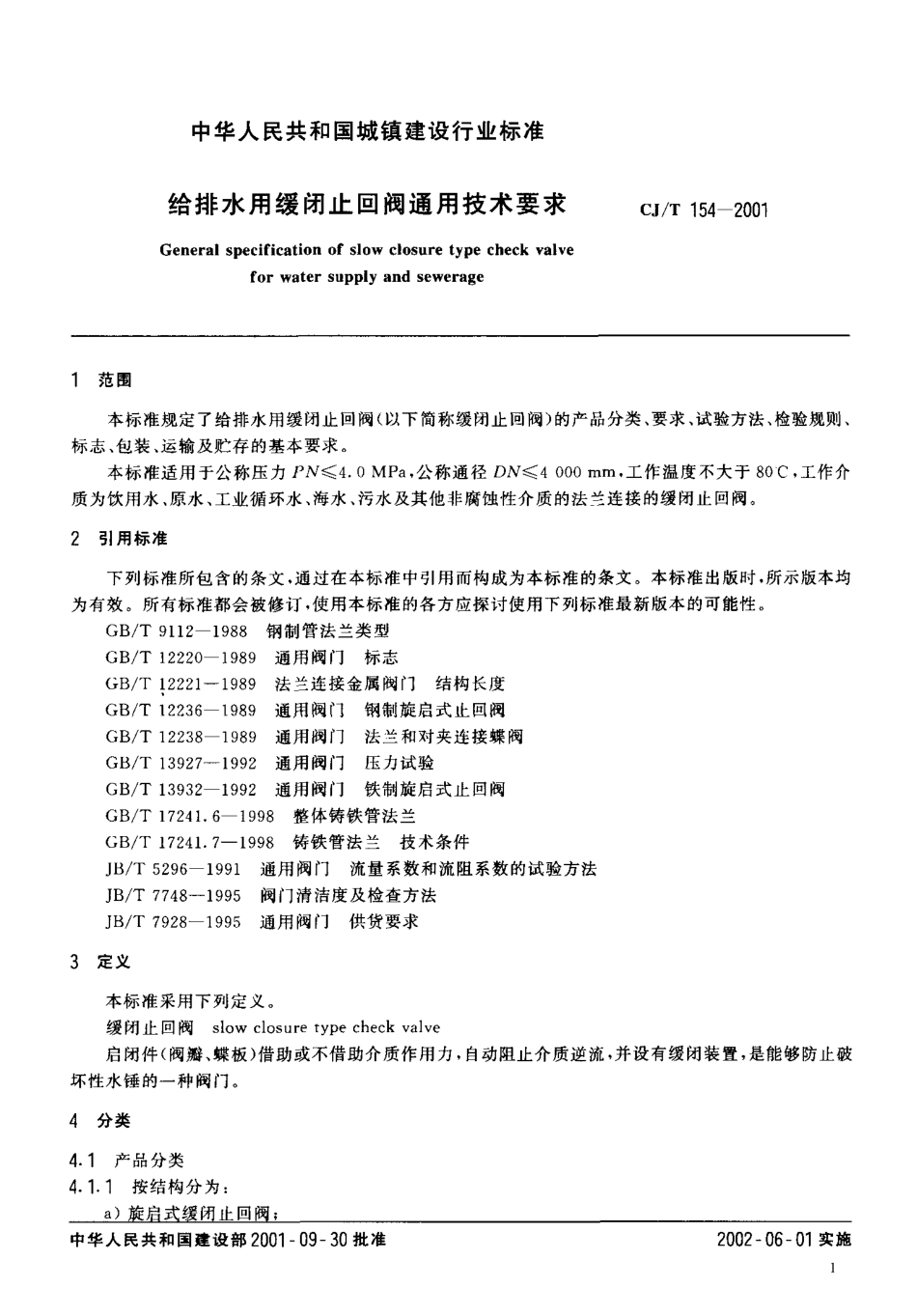

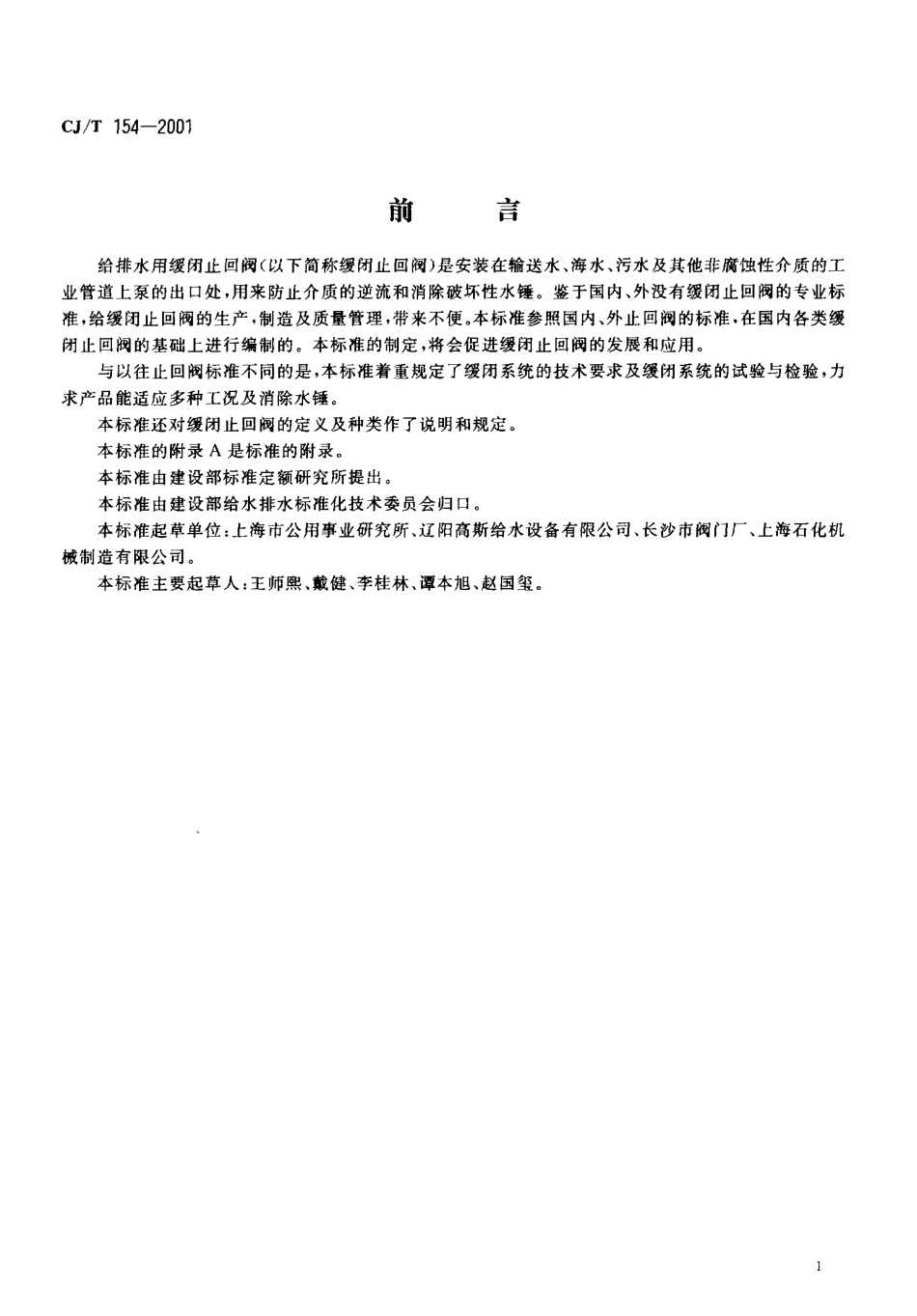

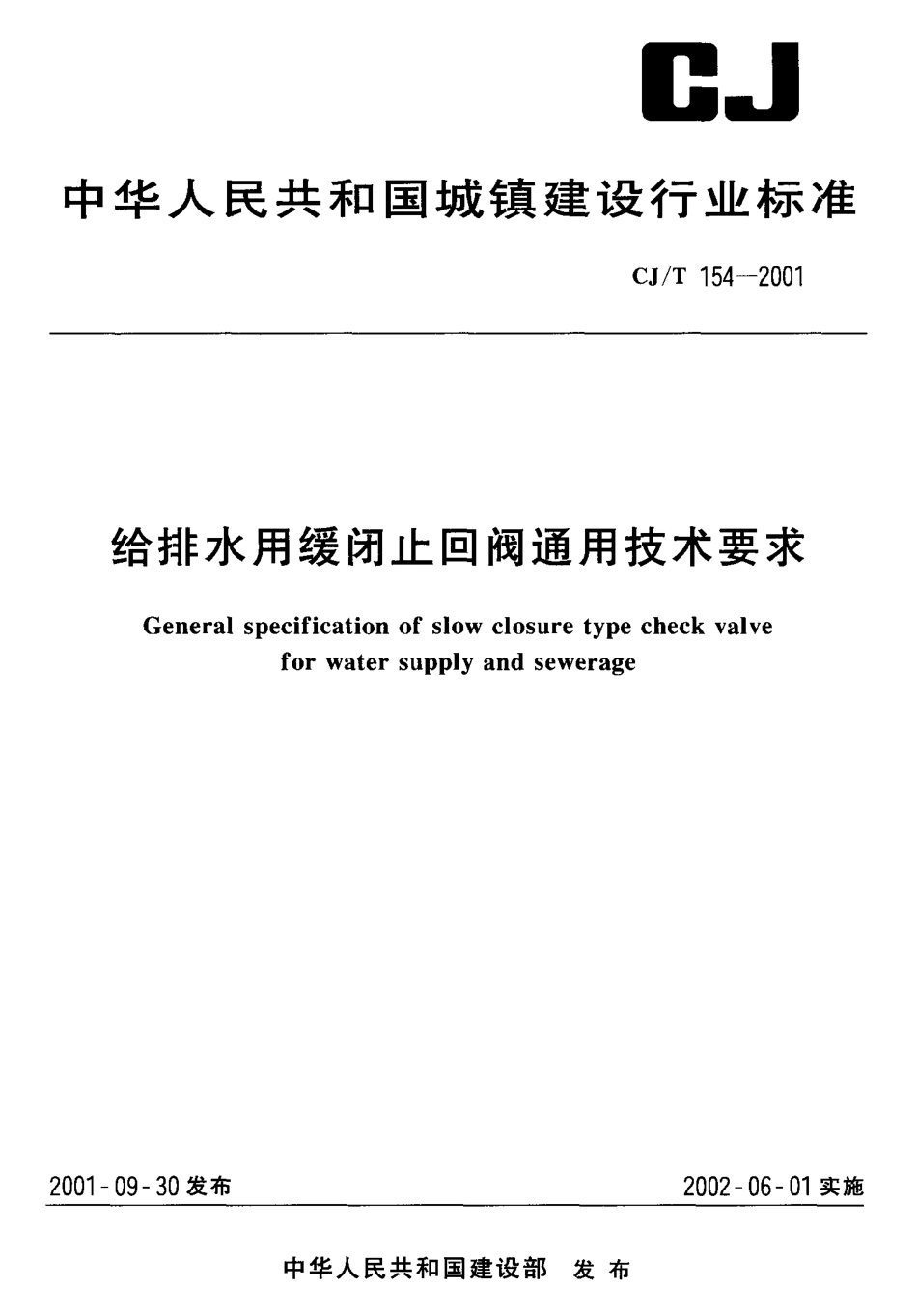

中华 人 民共 和 国城 镇 建 设 行 业 标 准CJ /T 154- 2001给排水用缓 闭止 回阀通用技术要求General specification of slow closure type check valve for water supply and sewerage2001 一09 一30 发 布2002 一06 一01 实施中华人民共和国建设部发 布CJ/ T 154- 2001前言 给排水用缓闭止回阀〔以下简称缓闭止回阀)是安装在输送水、海水、污水及其他非腐蚀性介质的工业管道上泵的出口处，用来防止介质的逆流和消除破坏性水锤。鉴于国内、外没有缓闭止回阀的专业标准，给缓闭止回阀的生产，制造及质量管理，带来不便。本标准参照国内、外止回阀的标准，在国内各类缓闭止回阀的基础上进行编制的。本标准的制定，将会促进缓闭止回阀的发展和应用。 与以往止回阀标准不同的是，本标准着重规定了缓闭系统的技术要求及缓闭系统的试验与检验，力求产品能适应多种工况及消除水锤。 本标准还对缓闭止回阀的定义及种类作了说明和规定。 本标准的附录 A 是标准的附录。 本标准由建设部标准定额研究所提出。 本标准由建设部给水排水标准化技术委员会归口。 本标准起草单位:上海市公用事业研究所、辽阳高斯给水设备有限公司、长沙市阀门厂、上海石化机械制造有限公司。 本标准主要起草人:王师熙、戴健、李桂林、谭本旭、赵国玺。中华人民共和国城镇建设行业标准给排水用缓闭止 回阀通用技术要求CJ /T 154-2001General specification of slow closure type check valve for water supply and sewerage范 围 本标准规定了给排水用缓闭止回阀( 以下简称缓闭止回阀) 的产品分类、要求、试验方法、检验规则、标志、包装、运输及贮存的基本要求。 本标准适用于公称压力P N镇4. 0 MPa，公称通径 DN< 4 000 mm，工作温度不大于 80 C ，工作介质为饮用水、原水、工业循环水、海水、污水及其他非腐蚀性介质的法兰连接的缓闭止回阀。2引 用 标 准 下列标准所包含的条文.通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 9112- 1988钢制管法兰类型 GB/T 12220- 1989通用阀门标志 GB/T 12221- 1989法兰连接金属阀门结构长度 GB/T 12236- 1989通用阀门钢制旋启式止回阀 GB/T 12238- 1989通用阀门法兰和对夹连接蝶阀 GB/T 13927- 1992通用阀门压力试验 GB/T 13932- 1992通用阀门铁制旋启式止回阀 GB/T 17241. 6- 1998整体铸铁管法兰 GB/T 17241. 7- 1998铸铁管法兰技术条件 JB/T 5296- 1991 通用阀门 流量系数和流阻系数的试验方法 JB/T 7748- 1995阀门清洁度及检查方法 J B/T 7928-1995通 用 阀 门供 货 要 求3定 义 本标准采用下列定义。 缓闭止回阀slow closure type check valve 启闭件(阀瓣、蝶板)借助或不借助介质作用力，自动阻止介质逆流，并设有缓闭装置，是能够防止破坏 性 水 锤 的 一 种 阀 门 。4分 类4. 1产 品 分类4. 1门按 结 构 分 为 :中华人民共和国建设部2001一09- 30 批准2002一06一01 实 施CJ /T 1 54-2001 b) 蝶式双瓣缓闭止回阀; c) 蝶形缓闭止回阀。4. 1. 2按缓闭装置中采用的阻尼介质分为: a) 油压缓闭止回阀:阻尼介质采用机械油; b) 水压缓闭止回阀:阻尼介质采用水。4. 1. 3按缓闭装置形式分为: a) 自阻尼缓闭止回阀:缓闭装置装在阀体内，管道介质作为阻尼介质; b) 外阻尼缓闭止回阀:缓闭装置装在阀体外，非管道介质作为阻尼介质; c) 液控蝶形缓闭止回阀(简称液控蝶形止回阀) : 由液动装置控制缓闭装置活塞至工作状态，重锤 势能控制缓闭装置自动分阶段按程序关闭阀门，具有切断和缓闭止回两种功能，能实现泵阀联 动控 制 。4.2结构形式 缓闭止回阀的结构形式如图 1一图 5 所示。5要 求5门法兰连接缓闭止回阀的结构长度尺寸应按 GB/ T 12221 的规定或按用户约定，蝶形止回阀开启时，蝶板伸出长度不应影响使用。5.2法兰连接尺寸、密封面型式应符合GB/T 17241.
