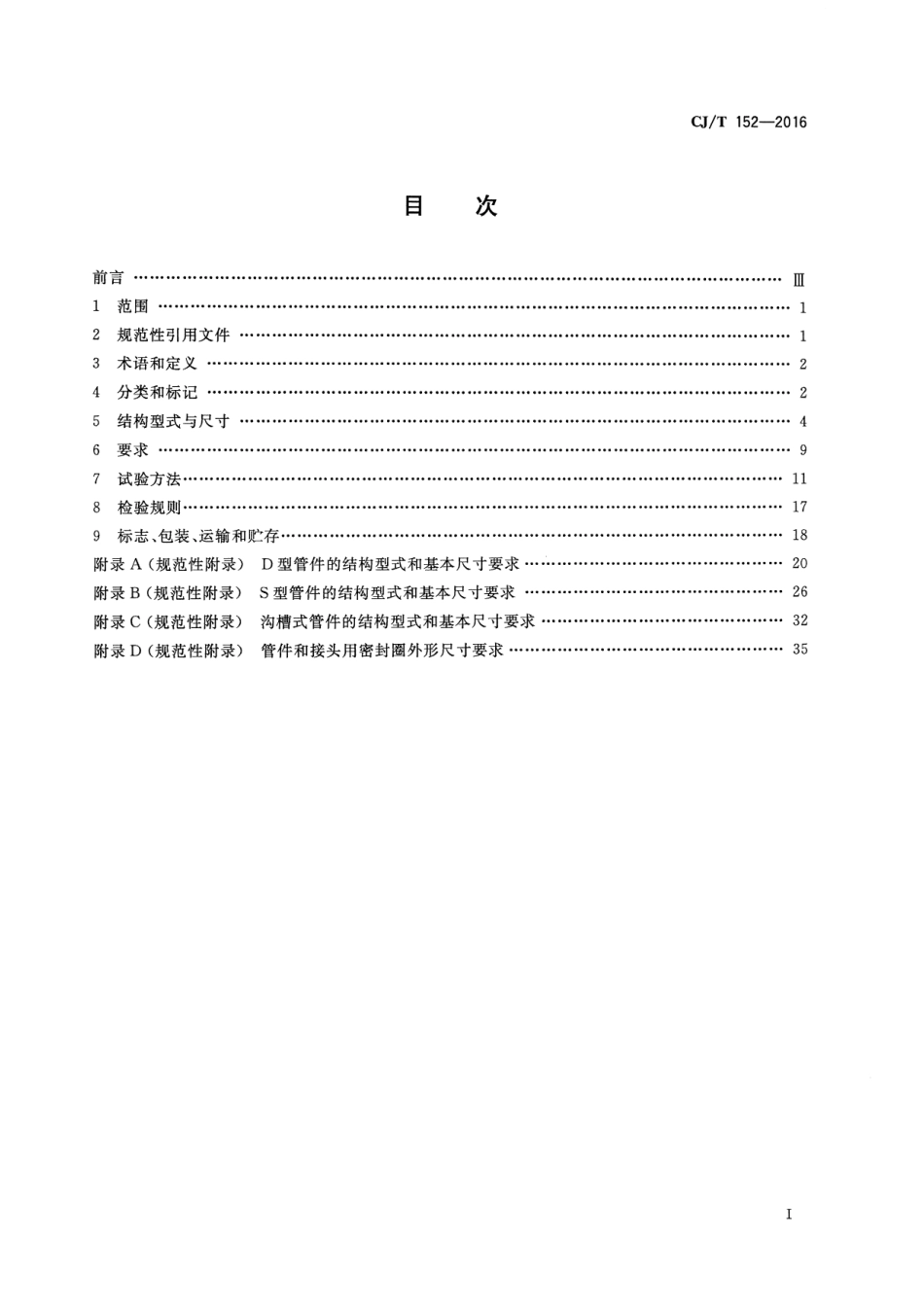

CJ/T 152-2016 目次前言……·………….………·………. ill 1 范围·2 规莲性引用文件－3 术语和定义……………….….…….…….……. 2 4 分类和标记….….….……25 结构型式与尺寸…….………46 要求 • . • . . . . 7 试验方法….8 检验规则……9 标志、包装、运输和贮存…………….….….… 18 附录 AC 规程性附录）D 型管件的结构型式和基本尺寸要求…….……. 20 附录 B （规起性附录）S 型管件的结构型式和基本尺寸要求·附录 c （规范性附录）沟槽式管件的结构型式和基本尺寸要求…….…. 32 附录 DC 规范性附录〉管件和接头用密封圈外形尺寸要求…….…. ••. . . . • •.• .•. . 35 I CJ/T 152-2016 目U本标准按照 GB/T 1.1 2009 给出的规则起草。本标准是对 CJ/T 152-2010《薄壁不锈钢卡压式和沟槽式管件》的修订，与 CJ/T 152-2010 相比，主要技术变化如下：一←修改了钢的统一数字代号、牌号及增加了适用条件；一一增加了卡压式管件的公称尺寸系列；一一增加了卡压式管件的结梅型式和尺寸；一一增加了燃气应用的技术要求和试验方法；增加了饮用水及燃气管道的颜色标识要求；→一一修改了技术要求、试验方法等技术内容。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。本标准起草单位：江苏金羊慧家管道系统有限公司、浙江正康实业股份有限公司、翻江中捷管业有限公司、浙江福兰特有限公司、浙江正向管业有限公司、安徽管益生新材料科技有限公司、维格斯（上海）流体技术有限公司、苏州宝地管业有限公司、广州美亚股份有限公司、浙江丽星流体机械有限公司、安徽金威管业有限公司、中国建筑设计院有限公司、中国建筑金属结构协会给水排水设备分会、中国建筑装修装饰材料协会、福建住建建设有限公司、福建省聚辉建设发展有限公司。本标准主要起草人：袁雪峰、赵理、曹挠、徐刚、胡大军、胡圄栋、沈弦、黄建聪、余张法、溺焕苗、杨三龙、朱向勇、赵锦添、俞东旭、高胜华、项炳林、韦胜利、陈仁金、黄金桥、陈恒。本标准所代替标准的历次版本发布情况为：一一－ CJ/T 152-2001; 一一一CJ/T 152-20100 E CJ/T 152-2016 GB／丁 20124钢铁氮含量的测定惰性气体熔融热导法（常规方法〉GB/T 23658 2009 弹性体密封圈输送气体燃料和腔类液体的管道和配件用密封圈的材料要求GB/T 27572-2011 橡胶密封件110 ℃热水供应管道的管接口密封圈材料规范CJ/T 151 薄撞不锈钢管3 术语和定义下列术语和定义适用于本文件。3. 1 卡压式连接press connection 采用带有弹性橡胶 0 型密封圈的承口管件连接管道，用专用卡压式工具压紧管口丽起密封和紧固作用的一种连接方式。3.2 沟槽式连接grooved connection 采用带有卡箍接、橡胶密封圈和紧固螺栓组成的快速安装管道的一种连接方式。4 分类和标记4.1 管件的连接方式、种类和代号4.1. 1 管件的连接方式分为以下三类：a) D 型一一管件承口端部无延伸直段的卡压连接；b) S 型一一管件承口端部有延伸直段的卡压连接；c) G 型一一沟槽式连接。4.1.2 曹件的种类和代号4.1.2. 1 D 型、 S 型管件的种类、型式及代号见表 L表1D 型、S 型管件的种类、型式及代号种类型式代号承口端部连接方式等径ST 三通异径RT A 型45E A 45。弯头B 型45EB A 型90E-A 90。弯头B 型90E-B D 型或 S 型等径管件SC 异径管件RC 管帽C.
