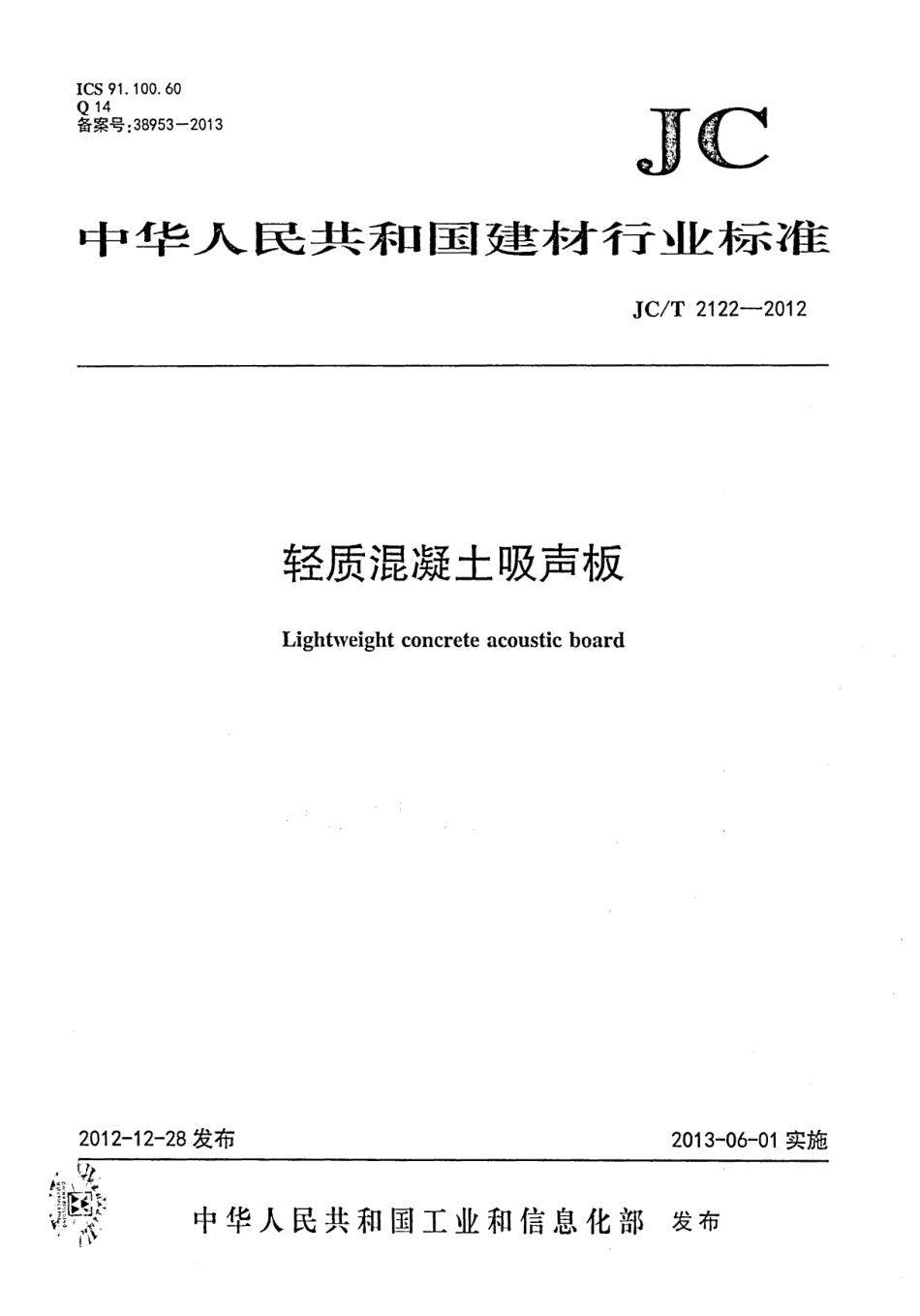

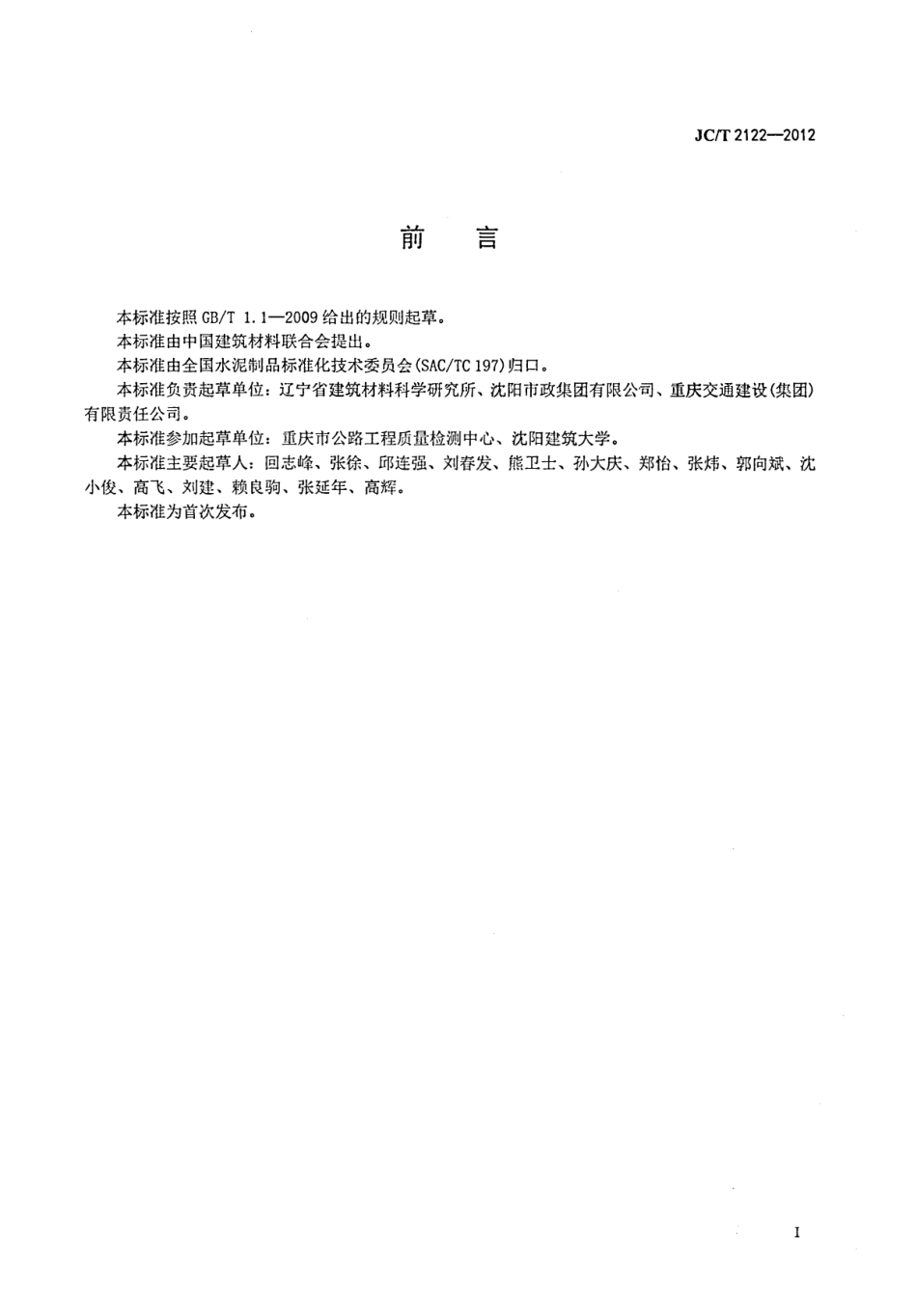

中 华 人 民 共 和 国 工 业 和 信 息 化 部 发 布ICS91.100. 60 Q 14备案号:38953—2013C中华人民共和国建材行业标淮JC/T 2122—2012轻质混凝土吸声板Lightweight concrete acoustic board2012-12-28 发布2013-06-01 实施JC/T 2122—2012本标准按照GB/T 1. 1—2009给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国水泥制品标准化技术委员会(SAC/TC 197)归口。本标准负责起草单位：辽宁省建筑材料科学研宂所、沈阳市政集团有限公司、重庆交通建设(集团) 有限责任公司。本标准参加起草单位：重庆市公路工程质量检测中心、沈阳建筑大学。本标准主要起草人：回志峰、张徐、邱连强、刘春发、熊卫士、孙大庆、郑怡、张炜、郭向斌、沈 小俊、高飞、刘建、赖良驹、张延年、高辉。本标准为首次发布。JC/T 2122—2012轻质混凝土吸声板1 范围本标准规定了轻质混凝土吸声板的术语和定义、分类、规格尺寸和标记、一般规定、技术要求、试 验方法、检验规则以及标志、包装、运输和贮存等。本标准适用于以水泥为胶凝材料，以轻集料为集料，加入水和外加剂，经搅拌、入模成型、养护制 成的具有吸声功能的制品，可用于建筑、公路、铁路、市政等工程《2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB 17 5 通用硅酸盐水泥 GB 807 6 混凝土外加剂GB/T 14153—1993硬质塑料落锤冲击试验方法通则 GB/T 17431 (所有部分） 轻集料及其试验方法 GB/T 20247 声学混响室吸声测GB 50204—2002混凝土结构工程施工质量验收规范(2010版）JC/T 209膨胀珍珠岩 JGJ 6 3混凝土用水标准3 术语和定义下列术语和定义适用于本文件。轻质混凝土吸声板 lightweight concrete sound acoustic board以水泥、轻集料为主要材料加入水和外加剂等其他材料制成的具有吸声功能的制品。吸声系数 sound absorption coefficient在给定的频率和条件下被分界面(表面)或媒质吸收的声功率，加上经过分界面(墙或间壁等)透射的 声功率所得的和数与入射声功率之比。一般其测量条件和频率应加说明。吸声系数等于损耗系数与透射 系数之和。4 分类、规格尺寸和标记 4.1分类根据轻质混凝土吸声板(LCB)表面形状的不同分为普型板(0)和异型板(S)两类。JC/T 2122—20124. 2 规格尺寸4. 2. 1 长度主要规格：500 inin、600 mm、800 mm、1 000 mnio 4.2,2 宽度主要规格：500 innu 600 mm、800 mm、1 000 mm。4. 2. 3 厚度主要规格：80 innu 100 mm。4.3标记轻质混凝土吸声板产品型号标记方法如下：示例：长度为600 mm,宽度为600 mm,厚度为80 mm的普型轻质混凝土吸声扳标记为:LCBO 600mmX600mtnX80mra JC/T 2122—20125 一 般规定5. 1 水泥应符合GB 175标准要求。5 .2轻集料应符合GB/T 17431标准要求。5. 3 水应符合JGJ 63标准要求。5 .4外加剂应符合GB 8076标准要求。5 .5 膨胀珍珠岩应符合JC/T 209标准要求。6技术要求6.1 外观质量轻质混凝土吸声板外观质量应符合表1的规定。表1 外观质量序号项目指1掉角不允许。• 2裂纹长 度50 mm〜 100 mm，宽 度0. 5 _ 〜1_ 0mm,且单位面 积不多于2 处。3粘皮单个缺陷长度和宽度两个方向尺寸均为5 mm〜 10 mn, 且单位面积不多于5 处 。注 ：序 号2、3 项中低于下限值的缺陷忽略不计，高于上限值的缺陷为不合格，单位面积不足lm2的制品以lrn2计。JC/T 2122—20126 .2尺寸允许偏差轻质混凝土吸声板尺寸允许偏差应符合表2规定 o表2 尺寸允许偏差单位为毫米序号项目允许偏差1长 度(/)±52宽 度 ⑶±53厚 度W±14板面平整度a彡25对角线差彡66侧向弯曲h彡 1/1 000、异型板的扳面平整度和侧向弯曲由供需双方商定。6 .3吸声系数轻质混凝土吸声板吸声系数不应小于表3规定。表3 轻质混凝土吸声板吸声系数频率/Hz吸声系数1001250.2505001 0000*82 0000.94 0000.86 .4力学性能6. 4.1 抗变形性能轻质混凝土吸声.
