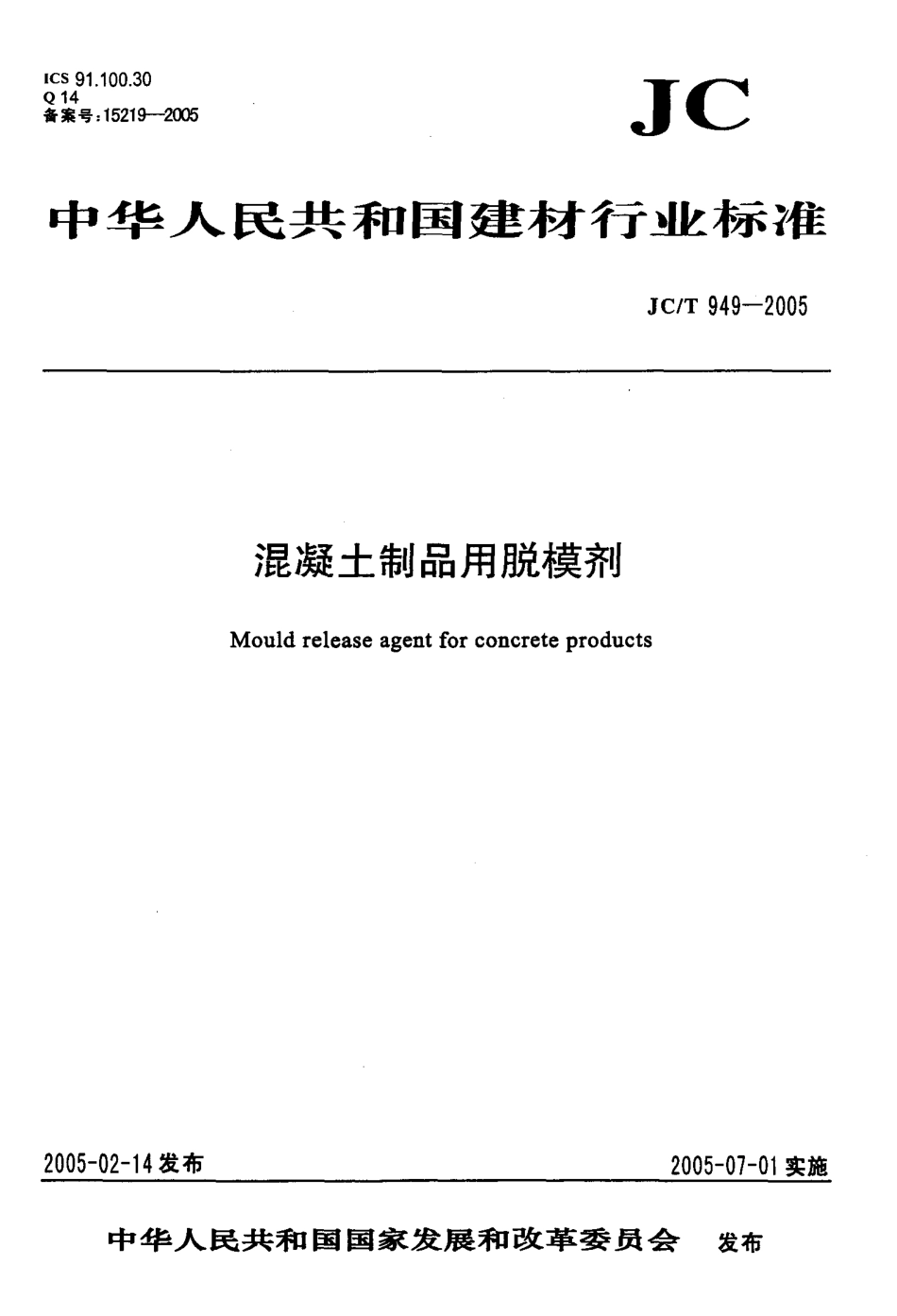

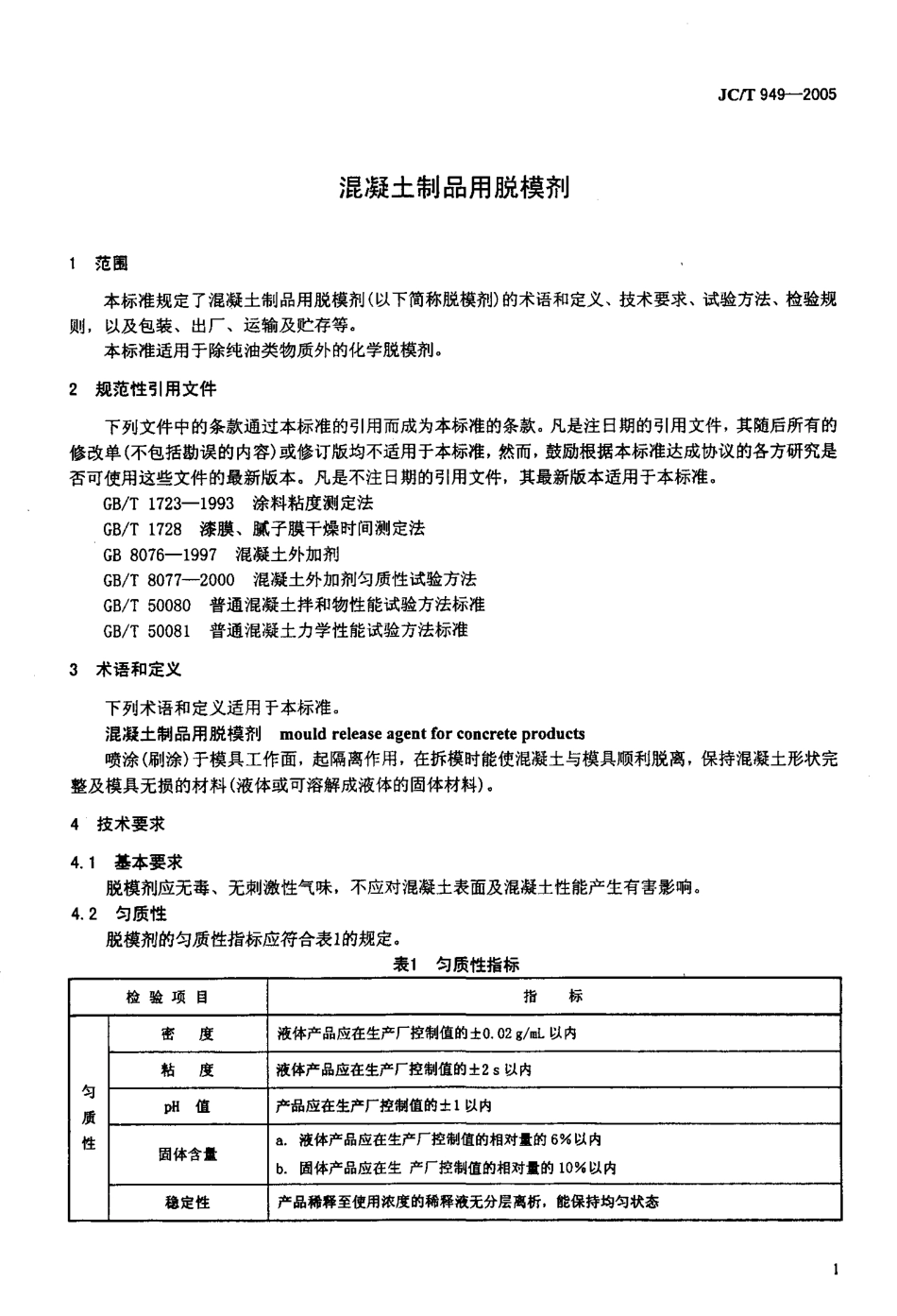

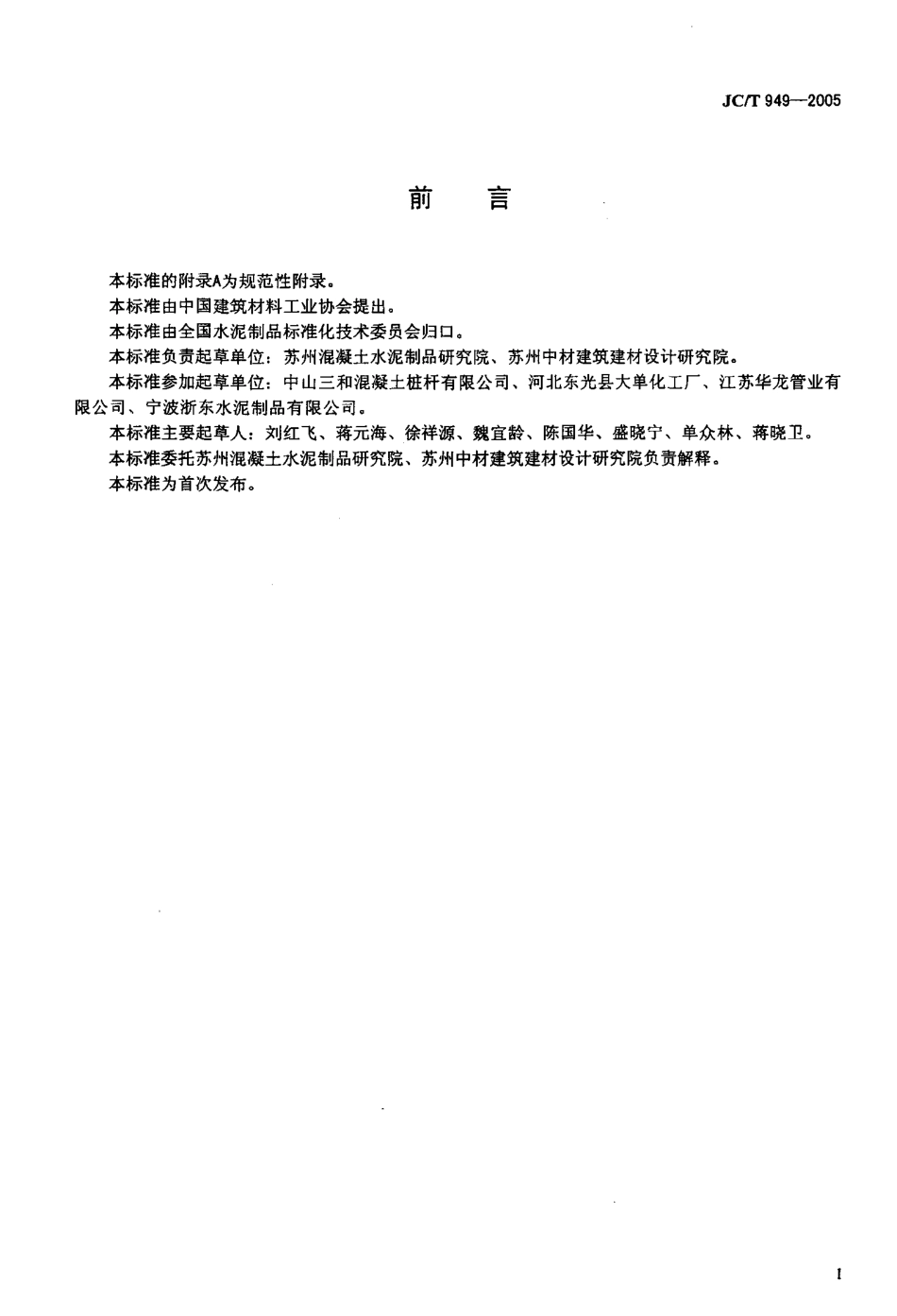

ICS 9 1. 100.30Q 1 4备 案 号 : 1521 9- 2005i c中 华 人 民 共 和 国 建 材 行 」E 标 准J C/T 949- 2005混凝土制品用脱模剂Mould release agent for concrete products2005- 02- 14发布2005- 01-01 实施中华 人 民共 和 国 国家 发展 和 改 革委 员会发布J C T 94 9-2 00 5oU舀 本标准的附录A为规范性附录. 本标准由中国建筑材料工业协会提出。 本标准由全国水泥制品标准化技术委员会归口。 本标准负责起草单位: 苏州混凝土水泥制品研究院、苏州中材建筑建材设计研究院。 本标准参加起草单位: 中山三和混凝土桩杆有限公司、河北东光县大单化工厂、江苏华龙管业有限公司、宁波浙东水泥制品有限公司。 本标准主要起草人: 刘红飞、蒋元海、徐祥源、魏宜龄、陈国华、盛晓宁、单众林、蒋晓卫。 本标准委托苏州混凝土水泥制品研究院、苏州中材建筑建材设计研究院负责解释。 本标准为首次发布。J C / T 94 9-2 00 5混凝土制品用脱模剂1范 围 本标准规定了混凝土制品用脱模剂(以下简称脱模剂)的术语和定义、技术要求、试验方法、检验规则，以及包装、出厂、运输及贮存等。 本标准适用于除纯油类物质外的化学脱模剂。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 1723- 1993 涂料粘度测定法 GB/T 1728漆膜、腻子膜干燥时间测定法 GB 8076- 1997混凝土外加剂 GB/ T 8077- 2000混凝土外加剂匀质性试验方法 GB/T 50080普通混凝土拌和物性能试验方法标准 GB/T 50081 普通混凝土力学性能试验方法标准3术语和定义 下列术语和定义适用 于本标准。 混凝土制品用脱模剂mould release agent for concrete products 喷涂(刷涂)于模具工作面，起隔离作用，在拆模时能使混凝土与模具顺利脱离，保持混凝土形状完整及模具无损的材料(液体或可溶解成液体的固体材料) 。4技术要求4. 1 签本要求 脱模剂应无毒、无刺激性气味，不应对混凝土表面及混凝土性能产生有害影响。4. 2匀质性 脱模剂的匀质性指标应符合表1的规定。 表1匀质性指标检 验 项目指标匀质性密度液体产品应在生产厂控制值的1 0. 02 g/mL以内粘度液体产品应在生产厂控制值的1 2s 以内DH 值产品应在生产厂控制值的士1以内固体含ita. 液体产 品应在生产厂控制值的相对量的 6% 以内b. 固体产品应在生 产厂控制值的相对t 的10%以内稳定性产品稀释至使用浓度的稀释液无分层离析 ，能保持均匀状态J C/T 949-20054 3施工性能 脱模剂的施工性能指标应符合表2的规定。 表2施工性能指标检 验 项 目指标施工性有琶干澡成膜 时间10 mi n-50 mi n脱模性 能能顺利脱棋，保持棱角完整无损，表面光滑; 混凝土粘附全不大于5 g/m'耐水性 能 ’按试验规定水中浸泡后不 出现溶解 、粘手现象对钢模具锈 蚀作用对钢模 具无锈蚀危害极 限使 用温度能顺 利脱模，保持棱角完整无损 ，表面光滑 : 混凝土粘 附量 不大于 5g/m'a 脱模剂在 室内使用时 ，耐水性 能可不检。5试验方法5，1密度 按GB/T 8077- 2000中5.3的规定进行。5.2粘度 按GB 1723- 1993中涂一4粘度计法的规定进行。5. 3 pH值 测试条件按GB/T 8077- 2000中7. 3的规定，取pH值为5.5- 9的精密试纸一条，浸入试样中，并立即取出与标准色板比对，即得试样的pH值。5. 4固体含量 按GB/T 8077中第4章的规定进行。5. 5 稳定性 取产品稀释至使用浓度的稀释液25 mL，注入比色管中，在5'C - 40℃环境下静置24 h，观察其在自然光照下是否均匀，有无明显分层现象。5. 6干燥成膜时间 在洁净、干燥的300 mm x 150 mm钢板上涂刷脱模剂，涂刷量为厂家的推荐用量，测试方法按GB/ T 1728的规定进行.5. 7 脱模性能 按本标准附录人进行。5.8耐水性能 将已测过干燥成膜时间.
