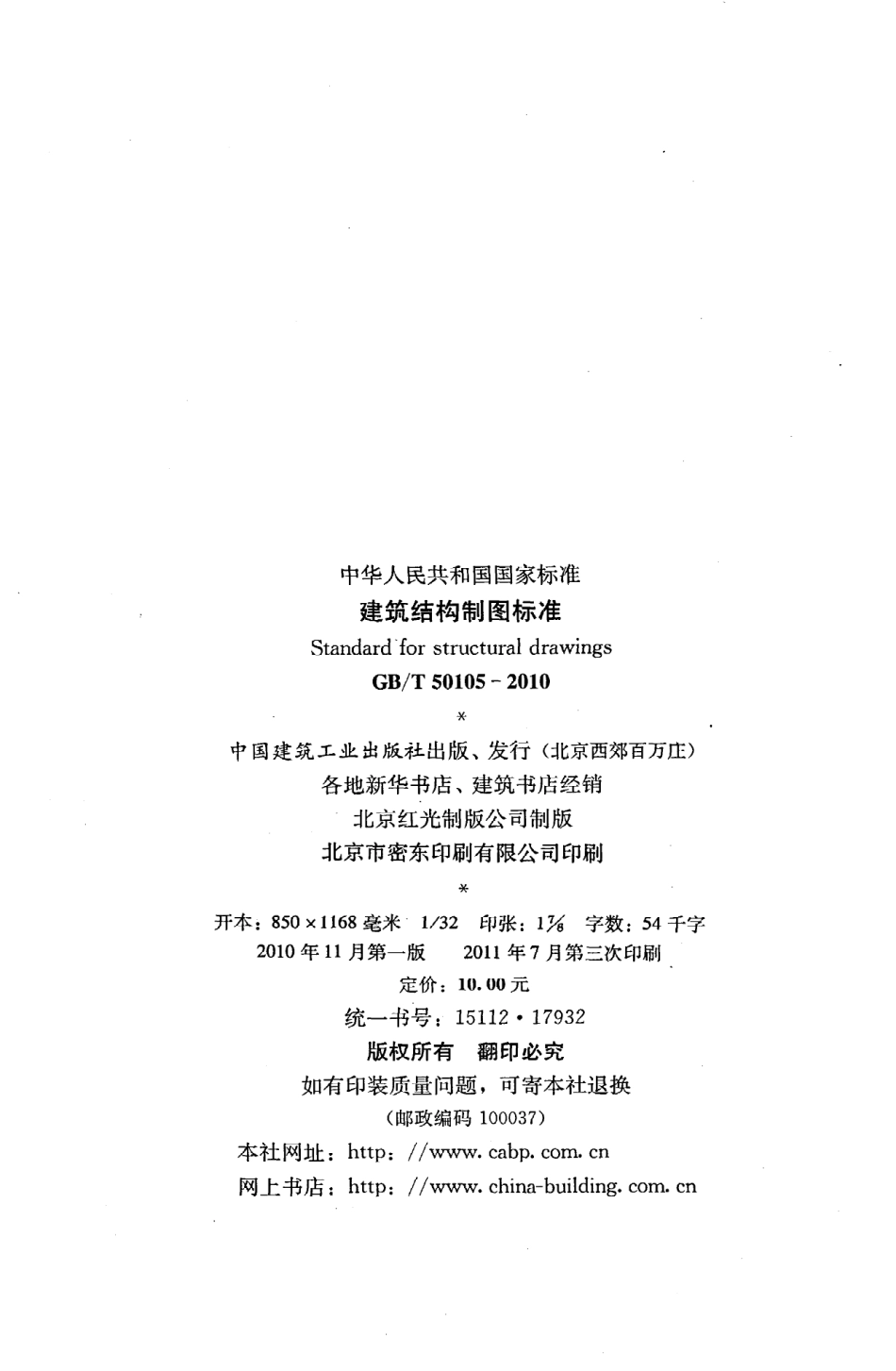

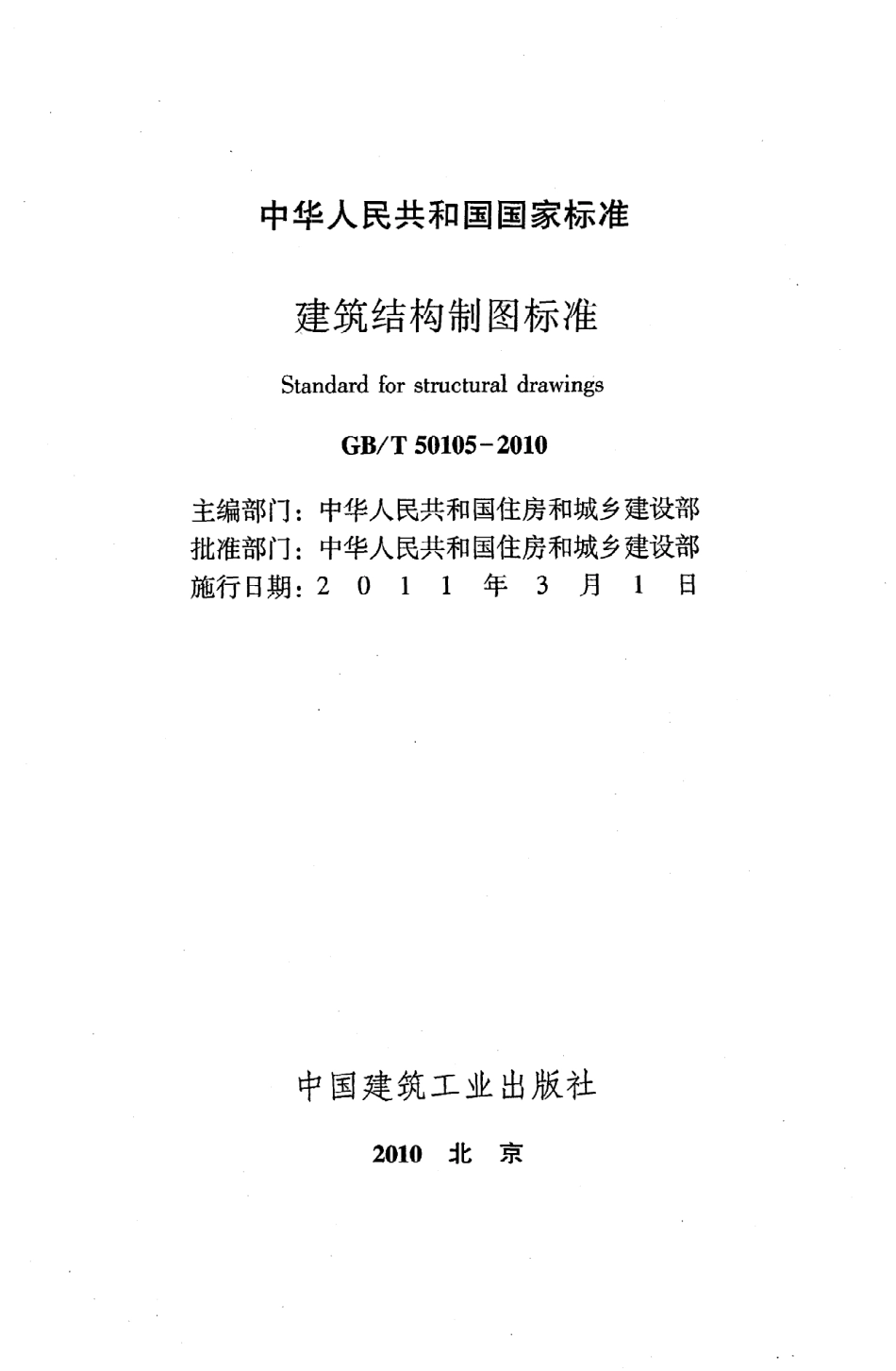

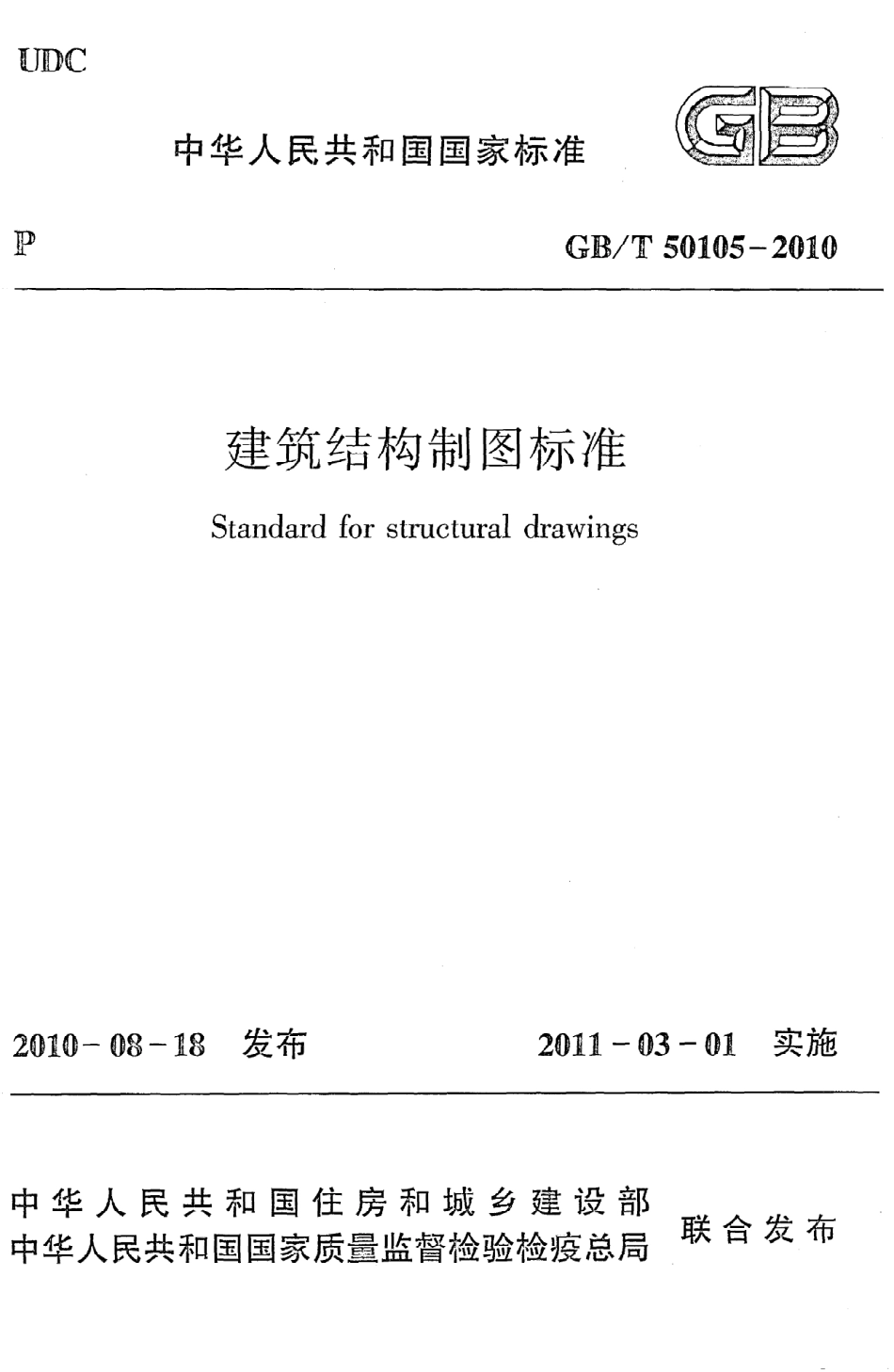

U D C中华人 民 共不口国 国 家标 ，崛圃PG B / T 5 0 1 0 5一 2 0 1 0建筑结构制 图标准S t a n d a r o df o rs t mc t u r a ld r a w i n g s2 0 1 0一妙8一1 8发布2 0 1 1一0 3一0 1实施中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部中华人民共和 国国家质量 监督检验检疫总局联 合 发 布中华人 民共和国 国家标准建筑结构制图标准S t a n d a r df o rs t r u c t u r a ld r a w i n g sG B/ T 5 0 1 0 5一 2 0 1 0主编部门 ：批准部门 ：施行 日期 ：中华人 民共和国住房和城乡建设部中华人民共和国住房和城乡建设部201 1年3月l日中国建筑工 业 出版社2 0 1 0 北京中华人民共和国国家标准建筑结构制图标准S t a n d a r d一f o rs t r u c t u r a ld r a w i n g sG B/ T 5 0 1 0 5一 2 0 1 0中国建筑 工 业 出版 社 出版 、 发行 （北京西郊百 万庄）各地新华书店 、 建筑书店经销北京红光制版公司制版北京市密东印刷有限公司印刷关开本 ： 8 5 0x 1 1 6 8毫米1/3 2印张 ： 1％字数 ： 5 4千字2 0 r o年 1 1月第一 版2 0 n 年 7 月第三 次印刷定价 ： 1 0. 0 0元统一书号 ： 1 5 1 1 2· 1 7 9 3 2版权所有翻 印必 究如有印装质量问题 ， 可寄本社退换（邮政编码 1 0 0 0 3 7)本社网址 ： h t t p: // w w w· C a b p· C o m · c n网上 书店 ： h t t p: / / w w w. c h i n a- b u i l d i n g· c o m· c n中华人 民共和 国住房和城 乡建设部公告第 7 5 1号关于发布 国家标准《建筑结构制图标准 》 的公告现批准 《建筑结构制 图标准 》为国家标准 ， 编号 为 G B/ T5 0 1 0 5一2 0 1 0， 自 2 0 1 1年 3 月 1 日起实施 。 原 《建筑结构制图标准 》G B/T 5 0 1 0 5一2 0 0 1同时废止 。本标准 由我部标准定额研究所组 织 中国建筑工 业 出版社出版发行 。中华人 民共和国住房和城乡建设部2 0 1 0年 8 月 1 8 日前、．口根据原建设部 《关于 印发＜2 0 0 7年工 程建设标准规范制订 、修订计划 （第一批 ）） 的通知 》 的要求 ， 本标准 由中国建筑标准设计研 究 院会 同有 关 单位在 原 《建 筑 结 构 制 图标 准 》 G B/ T5 0 1 0 5一2 0 0 1的基础上修订而成 。本标准在修订过程 中 ， 编制组经 广泛调查研究 ， 认真总结实践经 验 ， 参考有关 国际标准和国外先进标准 ， 并在广泛征求意见的基础上 ， 最后经 审查 定稿 。本标准共分 5 章和 1 个附录 ， 主要技术 内容包括 ： 总则 、 基本规定 、 混凝土结构 、 钢结构 、 木结构 。本标准修订的主要技术内容是 ： 1增加 了计算机 C A D 制图文件 、 计算机制图图层和计算机制 图规则等 内容 ； 2增加 了图线等 内容 ； 3增加 了混凝土 结构文字注写构件配 筋 的表示方法 ； 4增加了钢结构施工 图一般要求和复杂节点详 图的分解索引等内容 。本标准 由住房和城乡建设部负责管理 ， 由中国建筑标准设计研究院负责具体技术 内容的解释 。 执行过程 中如有意见和建议 ，请寄送 中国建筑标准设计研究院 （地址 ： 北京市海淀区首体南路9 号主语 国际 2 号楼 ， 邮编 ： 1 0 0 0 4 8）。本 规 范 主 编 单 位 ｛中国建筑标准设计研究院本 规 范 参 编 单 位 ： 华东建筑设计研究院有限公司中石化工 程建设公司中国京冶工 程技术有限公司北京探索者软件技术有限公司本规范主要起草人员 ： 陈雪光胡天 兵张凤新徐浩李秀川尹天成徐海洋4卫鹏亿．红同白王张本标准主要审查人员 ： 何玉 如石 定樱董静茹寇九贵徐宇宾刘杰胡纯场麟茁费苗目次1总则·························.
