通用管线综合规范指南：掌握核心原则与灵活应用，解决实际项目难点

于建筑工程里的管道布置当中，恰当的空间分配直接同施工效率与后期维护便利相关联涉及，一旦安排不合适，极易致使层高不存在足够状况或者管线发生冲突方面的问题。

管道分层基本原则

在各专业管道重叠面积较小的情形之时，像汽车库这类空间，一般会把水管以及电缆桥架安置在上层，而风管则布置于下层。这样的安排利于风管开展连接以及送风操作，与此同时防止水管出现泄漏从而对风管产生影响。在具体实施的过程当中，要结合建筑结构的高度，预留充足的安装以及检修空间，以此保证各系统功能不会相互干扰。

假定管道重叠范围比较大，像是走道那个地方，或者核心筒所在区域，那么管线从上面到下面的排列次序通常是不需要开设风口的通风管，需要开设风口的通风管，电缆桥架以及水管。这样的分层形式有益于降低管道交叉情况，保障风口出风能够顺利通畅，并且使得电缆桥架和水管分别以集中的方式进行走线，便利日常的检修工作以及故障排查作业。

结构安全与管道穿梁

在人防区域的顶板进行留洞这般操作时，不管洞口给出的尺寸究竟是大还是小，通通而言都必然是要经由结构专业人员去做审核确认的，而且还要在结构图纸当中将其明确标注出来，做好这样的一步，其目的在于确保所进行的开洞行为不会对建筑整体所具备的承重能力以及防护性能造成影响，进而能够起到防止因出现随意开洞这种情况而导致一些安全隐患的作用 。

管道穿过梁体时，开洞尺寸受限，要求小于梁高的三分之一，且不超250毫米。如此规定可减小对梁体结构的削弱，必要时配合结构补强措施。施工前要与结构设计师充分沟通，获取配筋图指导现场作业。

水管布置关键细节

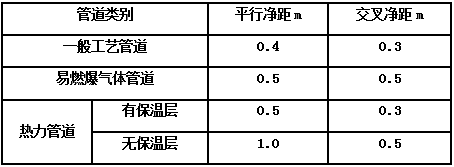

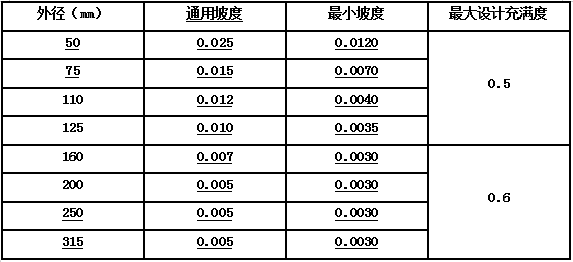

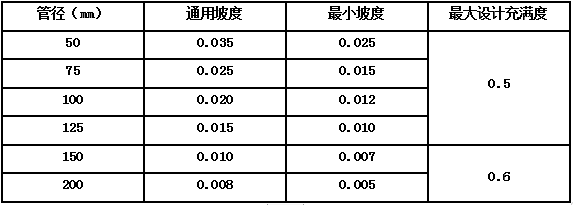

对无压水管来说，像排水管或者空调冷凝水管这类，得确保有一定重力坡度，并且严禁上翻铺设，为的是靠水流自身重力顺利排放，避免管内出现积水以及堵塞情况。平行敷设的给水管道与排水管道之间，最小净距要维持在0.2米以上，以此防止相互产生干扰与造成水质污染。

喷淋管道的外壁啊，和吊顶之间呢，要保持最少100毫米的净距哟，这样才能方便去安装喷头以及进行后续维护呀。管道上面的阀门呢，要尽量避免并列安装呢，要是必须并列的话呀，它们之间所需要的净距不适合小于200毫米嘞，要保证操作空间足够充足哇。这些细节呢，直接会对消防系统的可靠性以及使用便利性产生影响哒。

空间优化与冷凝水处理

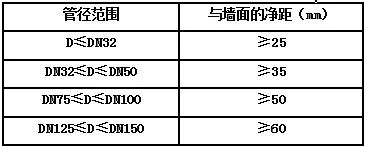

于实际工程里，常常会碰到管线空间有着紧张的状况，在这样的时候能够考虑跟设计师进行协商，适当地去调整管道截面尺寸，像改换成扁平等效截面的风管，以此来提升整体布置标高，与此同时，针对管道外壁或者保温层等最为突出的部位，和墙、柱的净距应该不小于100毫米，从而为安装检修留出通道。

控制住冷凝水管的坡度是特别关键的所在，一般而言，从风机盘管到水平干这种管的坡度是不容小于0.01的，而干管顺着排水方向的坡度是不容小于0.008的。吊顶最终的安装高度常常是由冷凝水管处在最低位置的那一点来决定的，所以，精准地去计算坡度并且防止和别的管道出现交叉情况，对于掌控层高来讲是显得至关重要的。

电缆桥架布置要点

电缆桥架通常要装在距离地面二点二米往上的高度，这样既能防止人员触碰，又利于检修。当在吊顶内进行布置时，桥架槽盖须确保开启面有八十毫米的垂直净空，并且与其他管线的距离最好大于一百毫米，以此方便开盖操作以及线缆敷设。

强电架设所在桥架与弱电架设所在桥架为上下布局时，一般情况下强电桥架会被安置于上方位置，目的在于降低电磁干扰程度，高电压桥架与低电压桥架进行上下排列布置操作时，高压部分理应配备在低压部分的上方之处，并且两者间距不得小于0.5米，以此提升安全系数，桥架还应当尽可能地靠近配电间来实施安装，从而缩短电缆的长度。

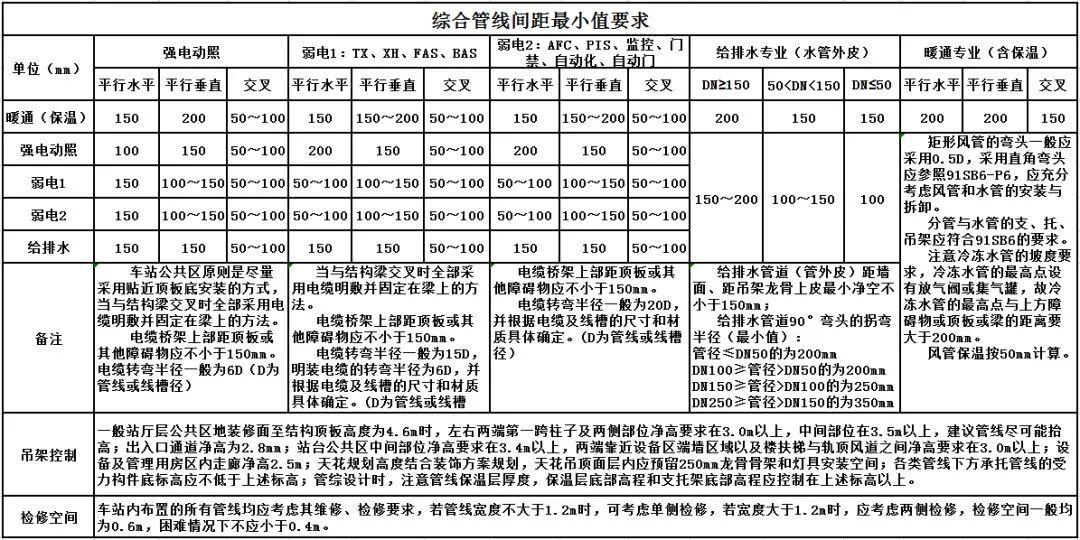

综合协调与现场实施

各专业需紧密协作来进行管线综合布置，特别是针对风机盘管、风口等末端设备时，要依规按图精准建模定位。当暖通专业处于空间极其紧凑的状况下，要是需要对风管尺寸予以调整从而保证吊顶高度，那就一定要及时跟设计师展开协调，以此确保功能不为之受影响 。
