让搞晓得钢筋绑扎搭接的具体长度，在施工期间减少出现错误，于结算之时不会产生扯皮状况，这一篇文章助力您梳理清楚全部关键的数据。

搭接长度从哪来

将两段钢筋分别锚固于混凝土之中，此为钢筋绑扎搭接真正之意蕴的锚固原理，从理论层面而言，如此这般便能够如同单一钢筋那样实现传力的效果。然而，实际存在的问题是什么情况呢？那就是在搭接段处两根钢筋紧密相邻，可该两处没有混凝土对其进行包裹，如此一来握裹力便会有所降低。

科研人员在大量试验之后发现了这个缺陷，随后在规范当中引入了大于1的修正系数，将锚固长度去乘以这个系数，进而得到了绑扎搭接长度。此修正系数依据接头面积百分率产生变化，百分率越高，系数也就越大。

图集查表省时间

在11G101 - 1图集那个时期，钢筋搭接长度是要靠自己去计算的，首先得去查锚固长度，接着拿查到的锚固长度去乘系数，并且还必须考虑到抗震等级，真的是有点儿麻烦。到了16G101 - 1图集时代，直接就给出了表格，是按照混凝土强度、钢筋级别、抗震等级以及搭接百分率一一对应的，这样就省去了中间那些计算的环节。

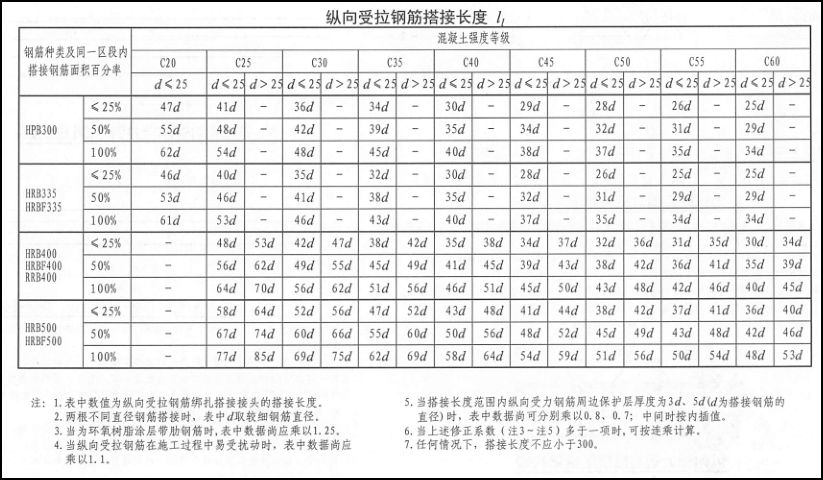

当下，在工地之中，运用得最为频繁的便是16G101图集，当处于非抗震的情况下，去查找纵向受拉钢筋搭接长度表，而在发生抗震的时候，则查阅抗震搭接长度表。对于施工人员而言，只要能够掌握查表这种方式，基本上是不容易出现差错的，而且效率也提升了许多哦。

公路规范有硬杠

在公路水泥混凝土路面施工技术细则JTG/T F30 - 2014当中明确作出规定，钢筋绑扎时的搭接长度是不可以小于35d的，这里所针对的是运用滑模摊铺机施工的钢筋混凝土面层，该数据呈现得十分直接，并不存在诸多系数，其中35d就是一个硬性的标准。

同时，规范作出要求，有关同一垂直断面上的接头数量应不宜多于总数的25%，相邻的接头需错开500mm或者1000mm。纵向连续的钢筋每隔30米就要设置一处绑扎接头，这些均是施工里要格外予以注意的控制点。

地下铁道绑扎细

依据地下铁道工程施工及验收规范GB50299 - 1999（2003版），其对于绑扎细节方面的要求极为细致，在钢筋搭接之际，于中间部位以及两端位置总共需要进行三处绑扎操作，并且前提条件是必须先单独完成绑扎工作之后，才能够与交叉存在的钢筋展开绑扎。对于主筋以及分布筋而言，除开在变形缝处的2到3列需要全部进行绑扎之外，其他部分则可以采用交叉的方式来加以绑扎。

墙柱的立筋，和，底板的水平主筋，彼此交叉的那些点，一定要，绑扎得结结实实，要是，悬臂的长度过于长，那就还得，焊接得牢牢靠靠，必要的情况下，添加支撑，这些规定，全都是，为了，保证钢筋骨架，具备整体的稳定性，毕竟，地下工程，一旦，出现问题，重新施工的代价，实在是太大了。

构筑物抗震计算

于构筑物抗震设计规范GB50191 - 2012之中，浓缩池的环向那钢筋的搭接长度，乃是运用公式llE = ζllaE来进行计算的。首先要对锚固长度laE予以确定，接着依据接头面积百分率去查找修正系数ζl，百分率处于在25%以内的时候系数为1.2，处于50%以内的时候是1.4，处于100%的时候便是1.6。

此公式与图集之思路并无二致，只是应用于构筑物之上。于施工之前，最好先行计算若干典型数值，以使心中存有底数，切莫待到施工至彼时方去翻阅规范。

桥涵施工多注意

公路桥涵施工技术规范JTG - T F50 - 2011当中，其对于搭接长度给到的规定是更为细致的了，当带肋钢筋直径超过25mm时分，搭接长度此情形下是需要增添5d的，而所涉及的相关情况要是小于等于25mm时，那么该搭接长度是能够予以减少5d的。在混凝土凝固这个具体过程里，钢筋是比较易于受到扰动的，于此搭接长度在此条件下也是需要加上5d这一数值限度的。

并着重指出，于任何情形之下，受拉钢筋的搭接长度不得小于300mm，受压时不得小于200mm。对于环氧树脂涂层钢筋，需乘以1.5倍，当不同直径的钢筋进行搭接时，按照较细的那根来计算。它们这些细节，均属易于被忽视的所在，倘若弄不好，便会成为质量方面的隐患。
