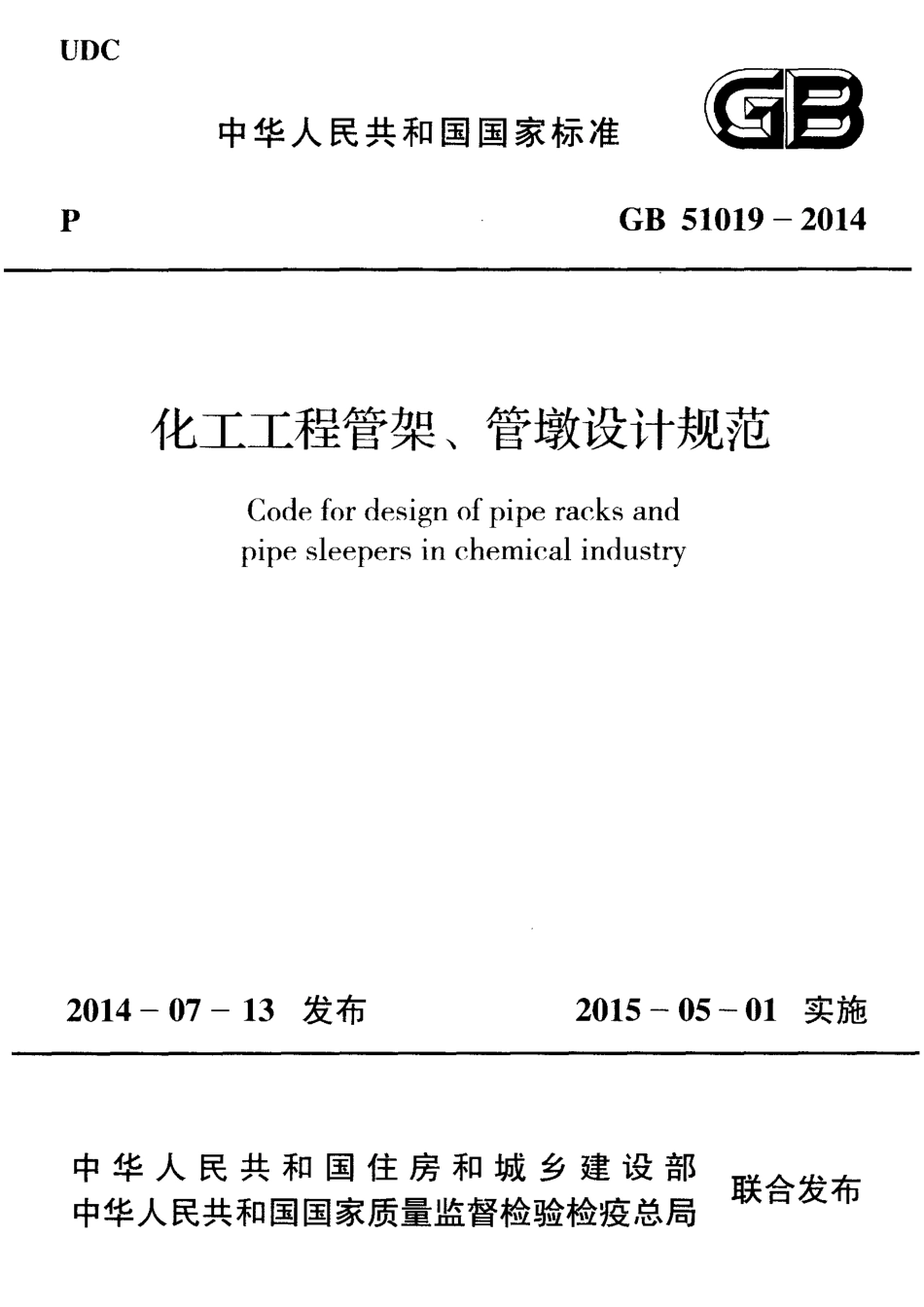

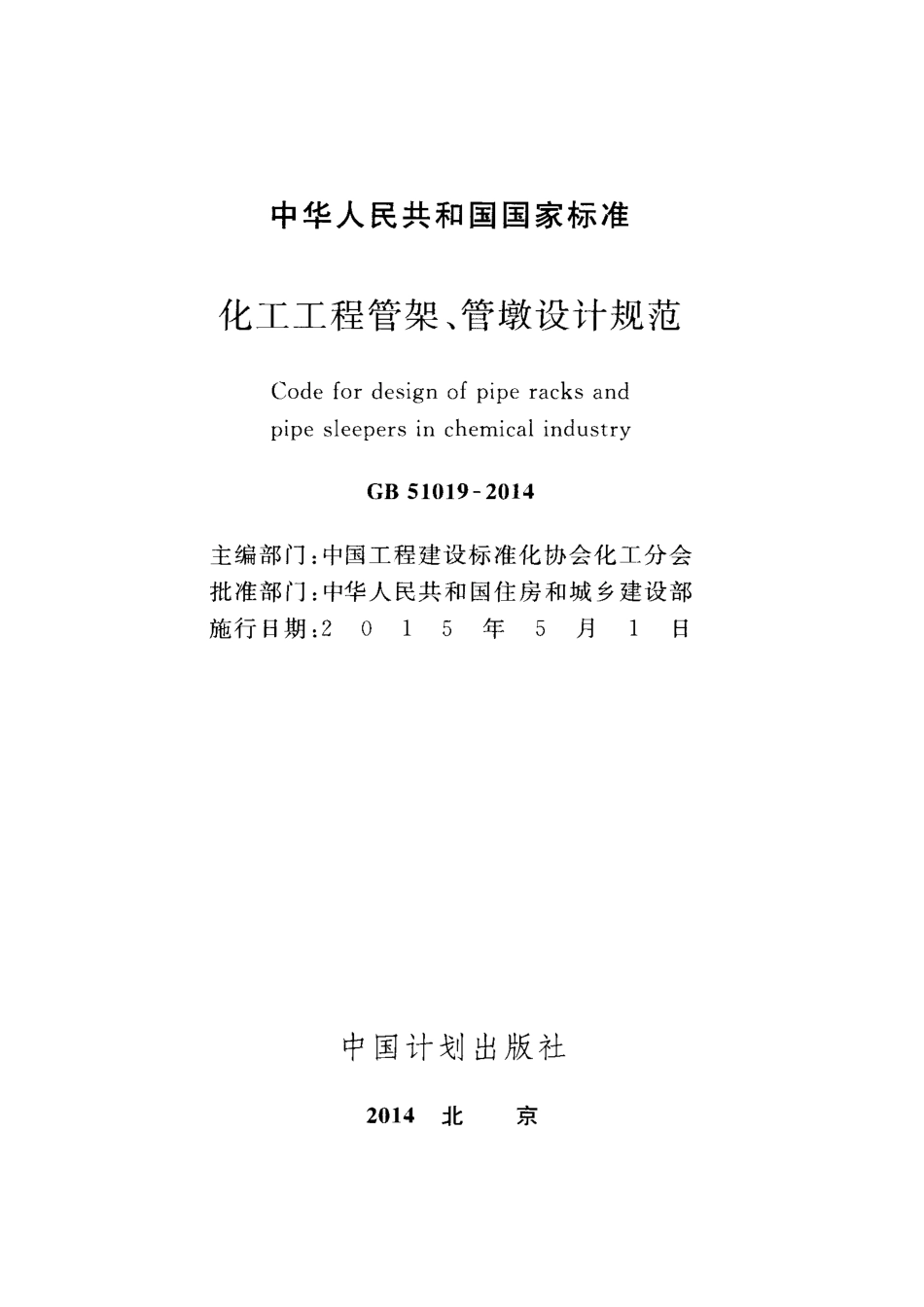

UDC p 中华人民共和国国家标准 ~ GB 51019 - 2014 化工工程管架、管墩设计规范Code for design of pipe racks and pipe sleepers in chemical industry 2014- 07 -13发布2015-05-01实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准化工工程管架、管墩设计规范Code for design of pipe racks and pipe sleepers in chemical industry GB 51019-2014 主编部门：中国工程建设标准化协会化工分会批准部门：中华人民共和国住房和城乡建设部施行日期： 20 1 5 年5 月1 日中国计划出版社2014 :ft 京中华人民共和国住房和城乡建设部公告第 484 号住房城乡建设部关于发布国家标准《化工工程管架、管墩设计规范》的公告现批准《化工工程管架、管墩设计规范》为国家标准，编号为 GB 51019~2014 ，自2015 年5 月1日起实施。其中，第3. 3. 5 条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2014 年 7 月13 日前本规范是根据住房城乡建设部《关于印发＜ 2008 年工程建设标准规范制订、修订计划（第二批）〉的通知》（建标〔 2008 〕 105 号）的要求，由中国石化工程建设有限公司和中国石油和化工勘察设计协会会同有关单位共同编制而成。本规范编制过程中，编制组进行了广泛调查研究，认真总结实践经验，广泛征求国内各主要化工、石化设计院的意见，吸取了国内外最新科研成果和工程经验，完成报批稿。最后经审查定稿。本规范共分 15 章和 3 个附录，主要内容包括：总则，术语和符号，基本规定，荷载，地震作用和抗震验算，有振动管道的管架，荷载和地震作用效应组合，管架，管廊，地基和基础，管架结构构造，管墩，管架的防腐蚀设计，钢管架的防火保护层设计，职业健康、安全、环保等。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房城乡建设部负责管理和对强制性条文的解释，由中国工程建设标准化协会化丁今分会负责日常管理，由中国石化t程建设有限公司负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和建议寄送中国石化丁，程建设有限公司《化工工程管架、管墩设计规范》管理组（地址：北京朝阳区安慧北里安园 21 号，邮政编码： 100101 , E mail: zhangkf. 民i@ sinopec. com ），以供今后修订时参考。本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：中国石油和化工勘察设计协会中国石化工程建设有限公司- 1j在. 参编单位：中国寰球工程公司中国石化集团上海工程有限公司中国天辰工程有限公司上海卓然工程技术有限公司上海港湾软地基设计研究院主要起草人：张克峰章健李艳霞郑建华熊戚袁佩双刘洪坤徐望张锦红乐伶辉齐怀通主要审查人：杨诗勇武笑平黄文岐邱道军李云忠马建勋宋福张维秀郭智坊俞少林• 2 • 目次l总则…………………………………………………（1 ) 2 术语和符号………………………………………………( 2 ) 2. 1 术语……………………………………………………（ 2 ) 2. 2 符号……………………………………………………（ 5 ) 3 基本规定…………………………………………………( 9 ) 3. l 管架、管墩分类…………………………………………（ 9 ) 3. 2 管架、管墩布置…………………………………………（ 9 ) 3. 3 结构选型………………………………………………( 13 ) 3.4 管架、管墩材料…………………………………………（ 14 ) 3. 5 管架结构计算……………………………………………（ 16 ) 3. 6 管架结构变形验算………………………………………（ 22 ) 4荷载…………………………………………………门U4. 1 管道的牵制系数及水平荷载作用点………………………（ 24 ) 4. 2 垂直荷载………………………………………………( 26 ) 4. 3 管道水平推力……………………………………….
